电工电子技术基础（机工版）

邓永恒

目录

  • 1 第1章直流电路
    • 1.1 电路的基本概念
    • 1.2 电路的基本物理量
    • 1.3 直流电路的基本元件
    • 1.4 直流电路的分析方法
  • 2 正弦交流电路
    • 2.1 正弦交流电路的基本概念
    • 2.2 单相交流电路
    • 2.3 单相交流电路
    • 2.4 安全用电
  • 3 电机与变压器
    • 3.1 变压器
    • 3.2 直流电机
    • 3.3 三相异步电动机
  • 4 三相异步电动机
    • 4.1 常用的低压电器
    • 4.2 典型的三相异步电动机控制电路
  • 5 典型的三相异步电动机控制电路
    • 5.1 半导体二极管的特性与识别
    • 5.2 整流电路分析
    • 5.3 滤波与稳压电路分析
    • 5.4 集成稳压器
  • 6 晶体管放大电路分析
    • 6.1 晶体管的特性与识别
    • 6.2 放大电路分析
    • 6.3 集成运算放大电路
  • 7 数字电路基础
    • 7.1 数字电路的基本概念及二进制数
    • 7.2 门电路
    • 7.3 集成触发器
  • 8 基本数字器件
    • 8.1 计数器
    • 8.2 寄存器
    • 8.3 译码器
单相交流电路

【学习目标】

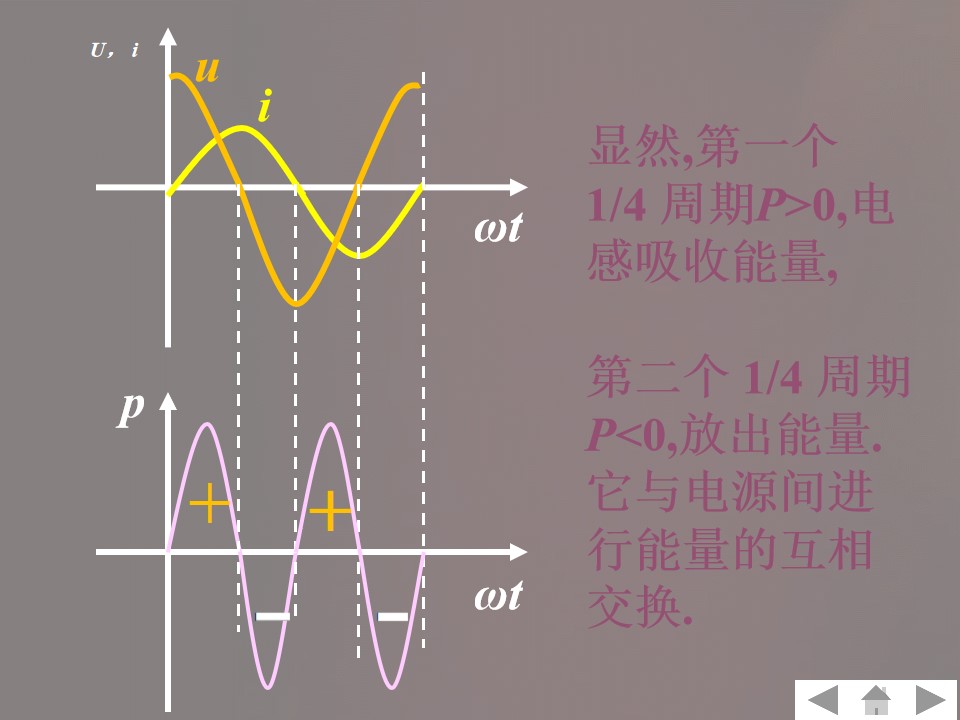

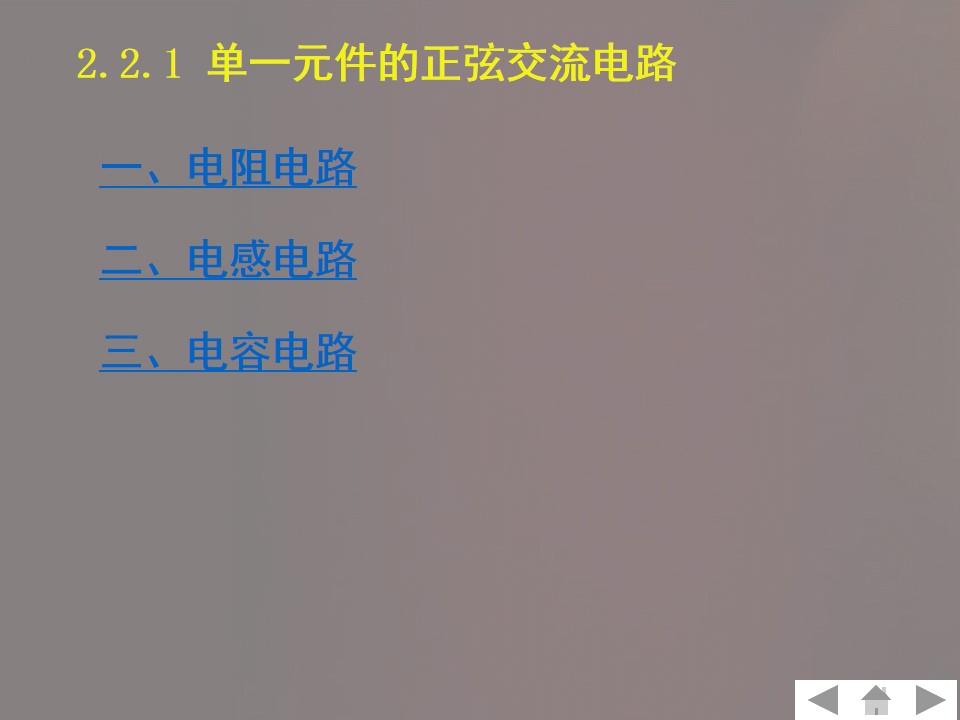

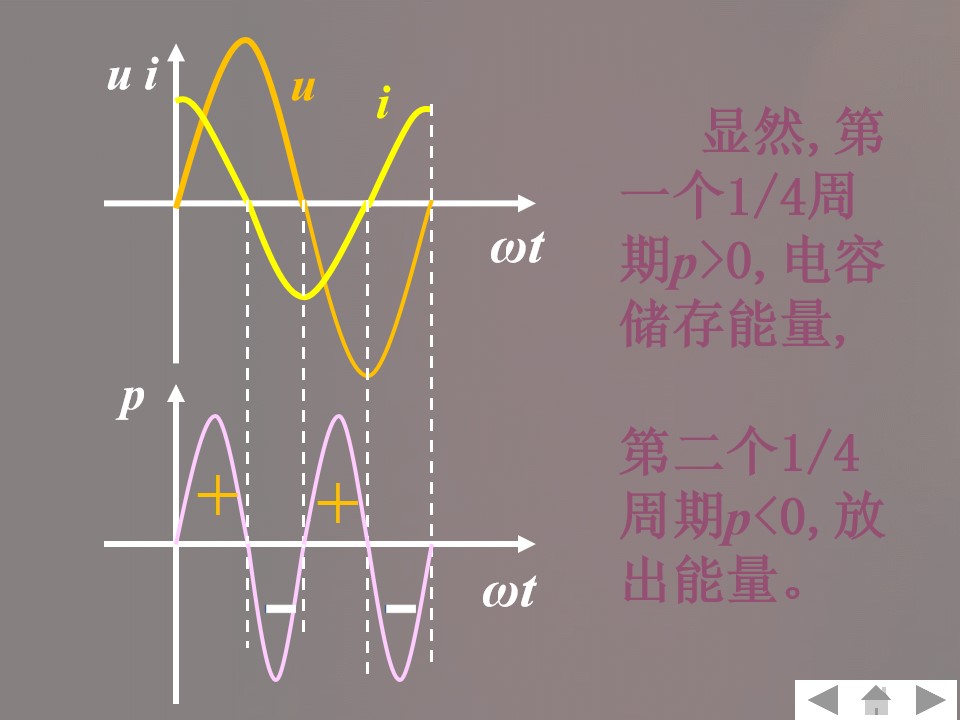

1）了解纯电阻、纯电感、纯电流交流电路中的能量转换。

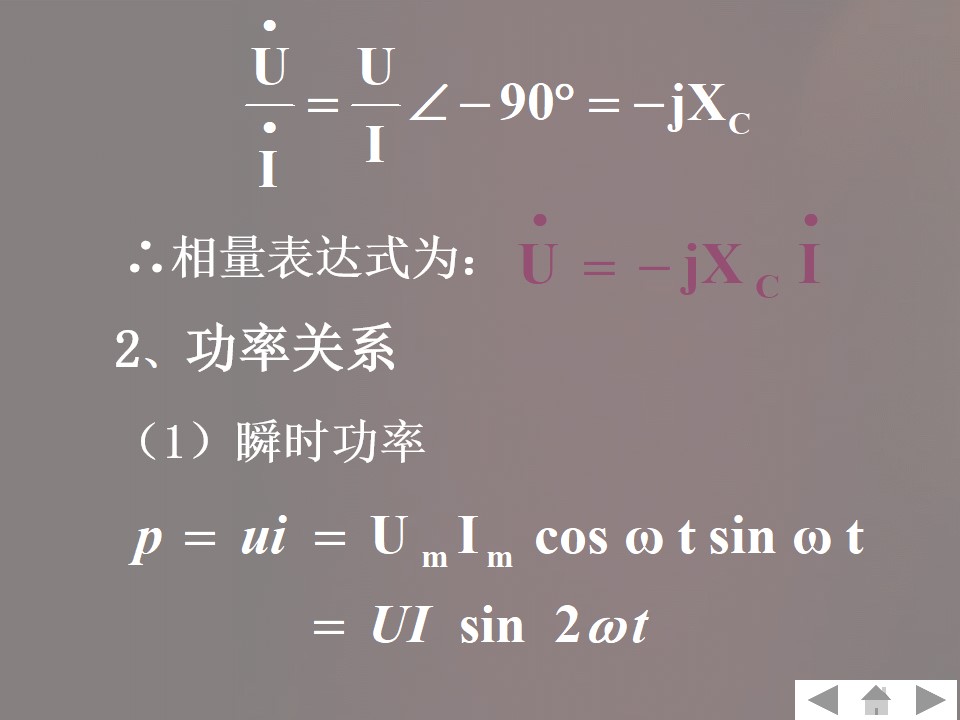

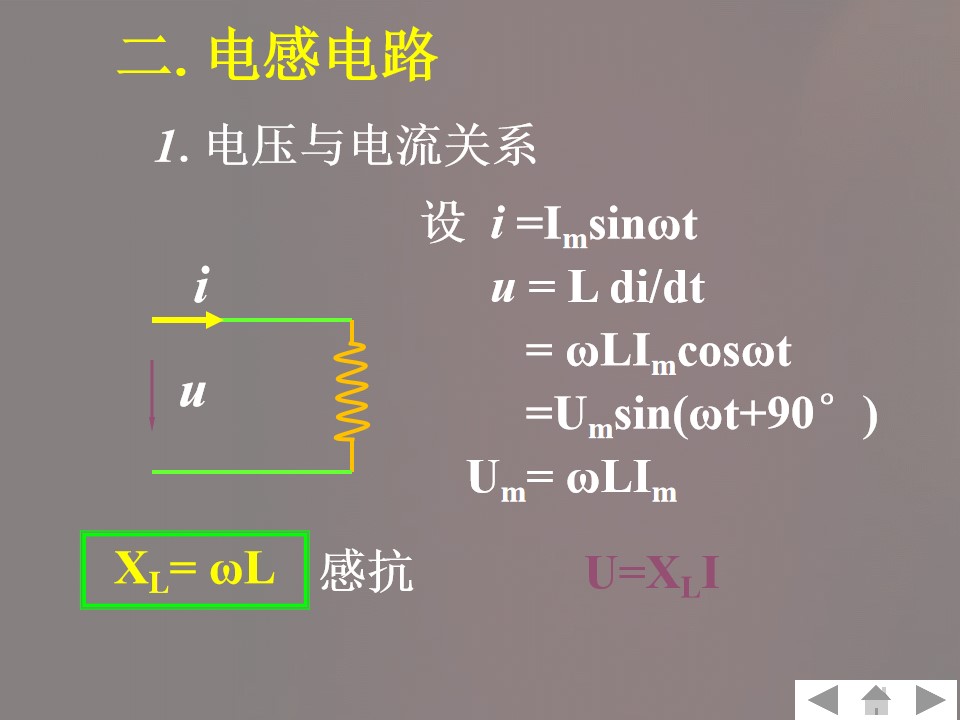

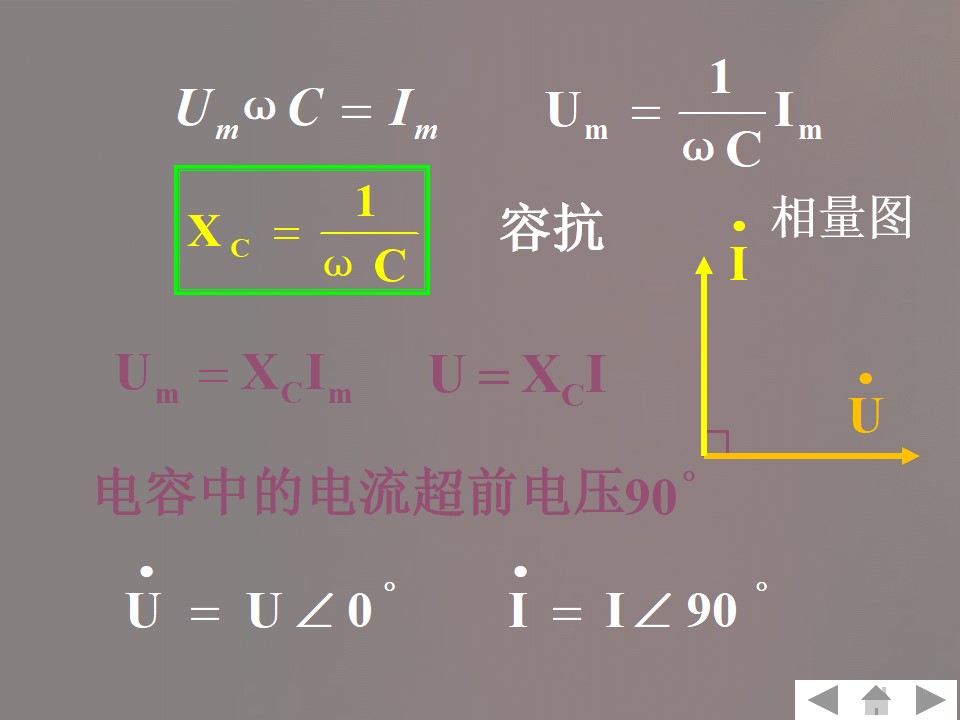

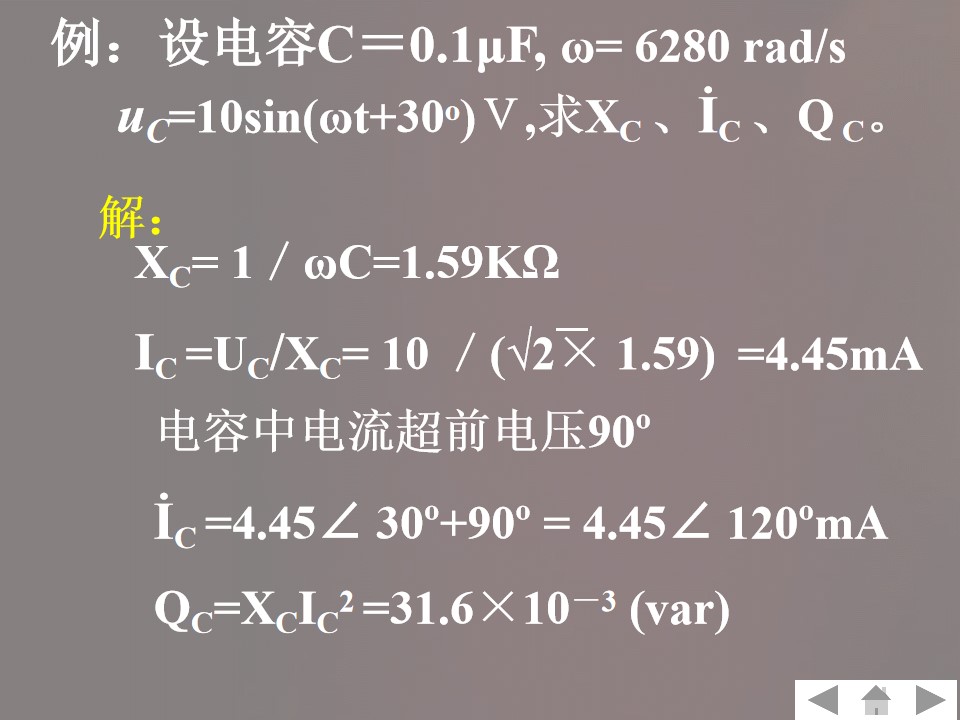

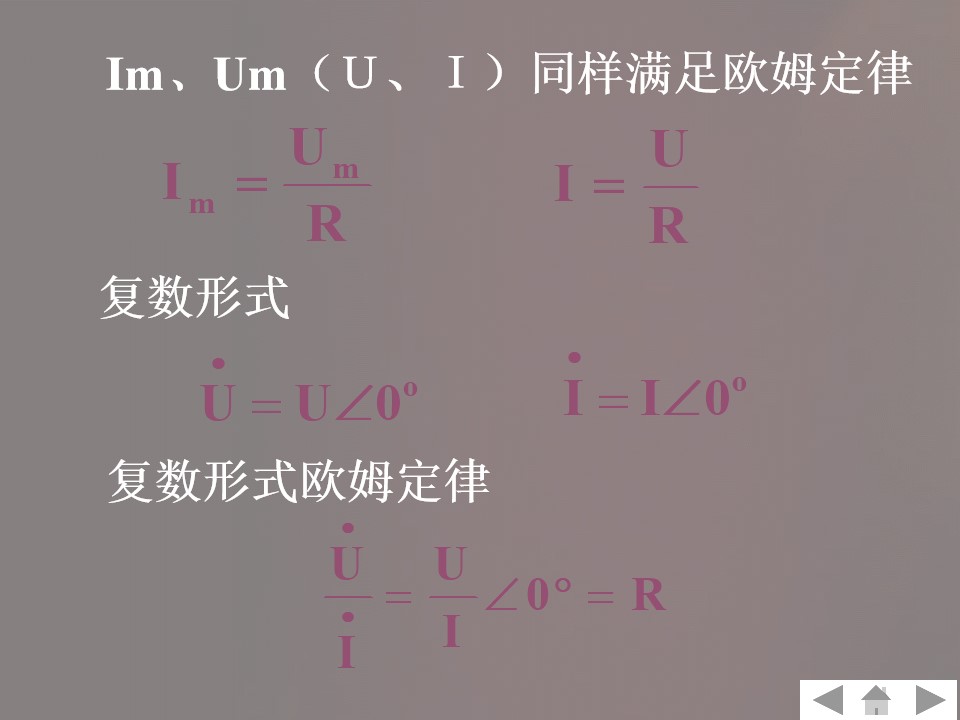

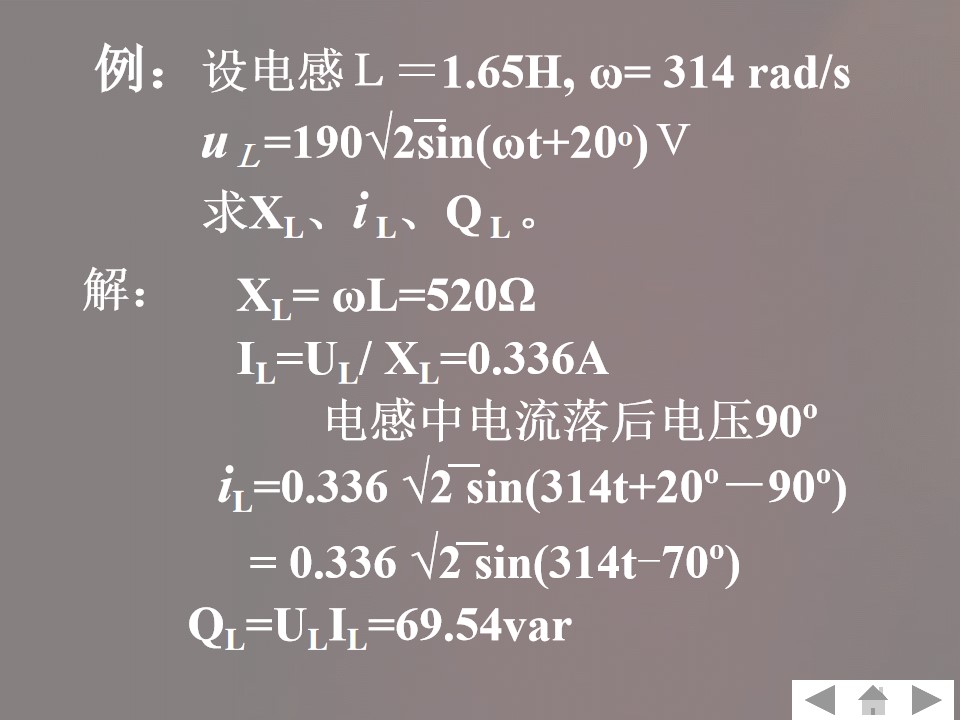

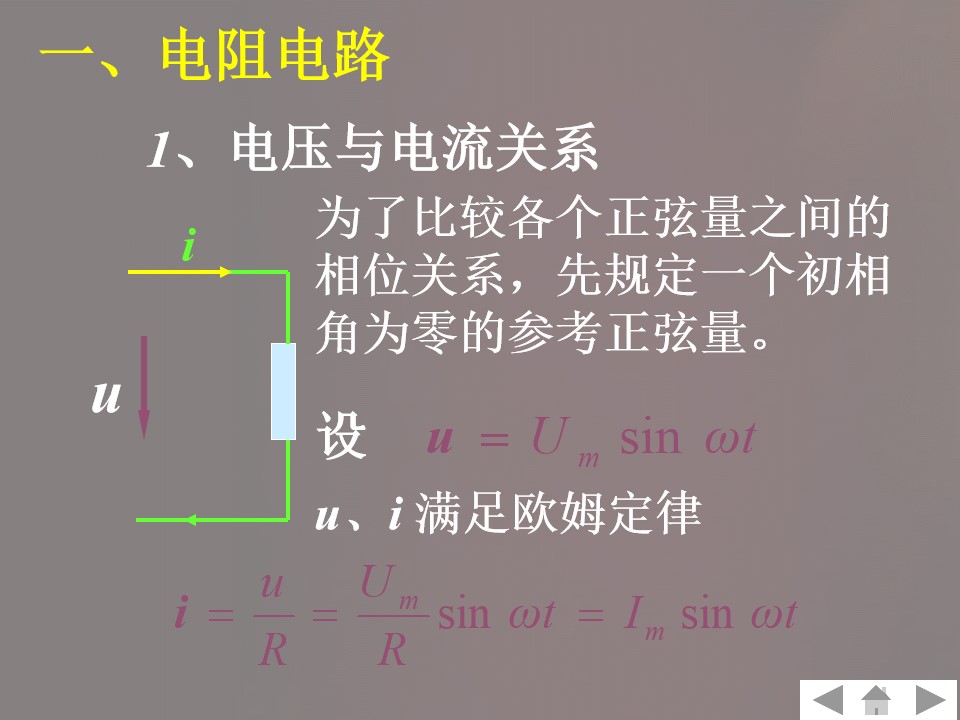

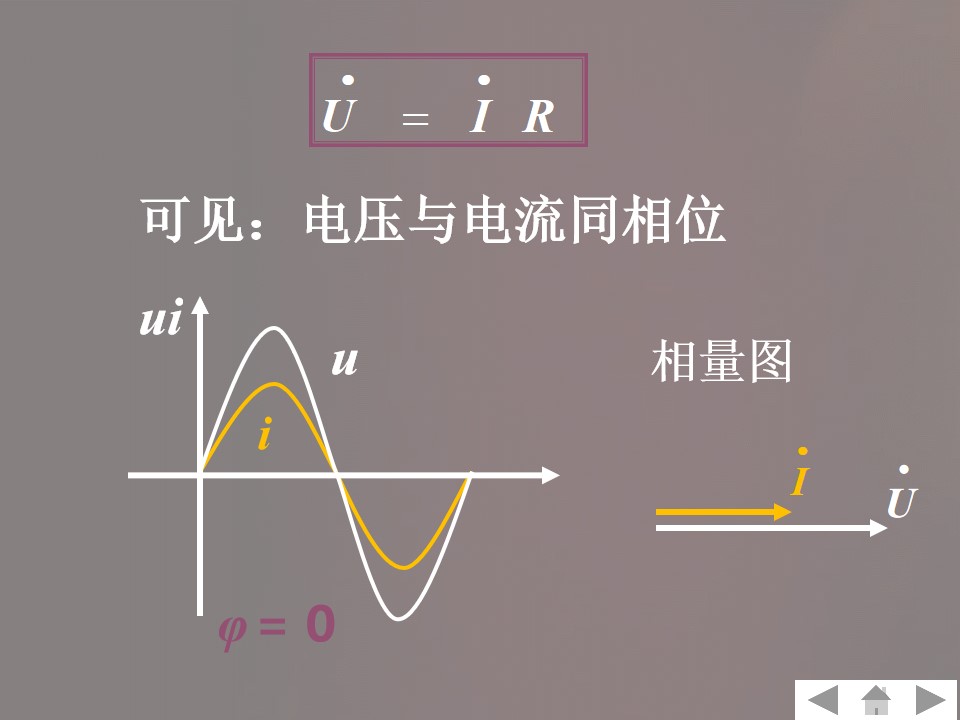

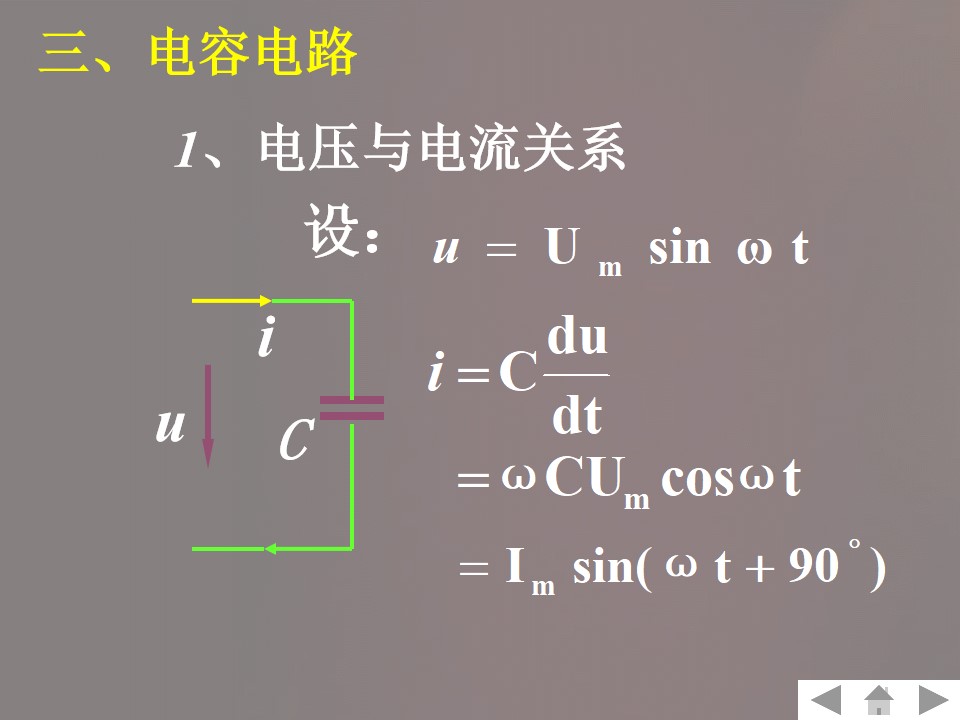

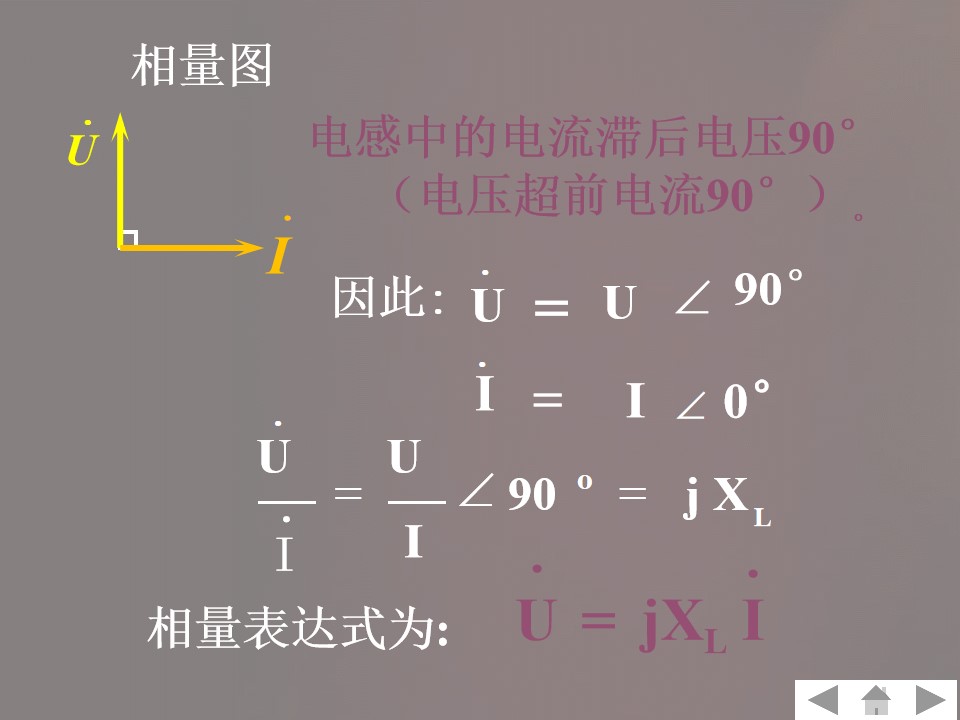

2）掌握纯电阻、纯电感、纯电流交流电路中电压与电流之间量值关系和相位关系，建立感抗、容抗的概念。

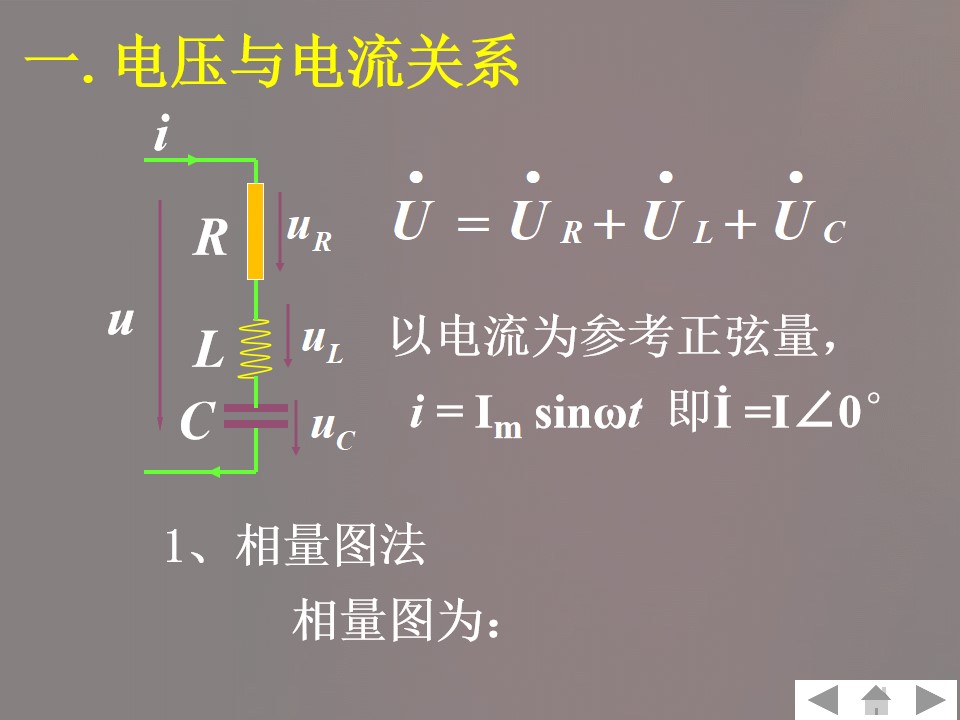

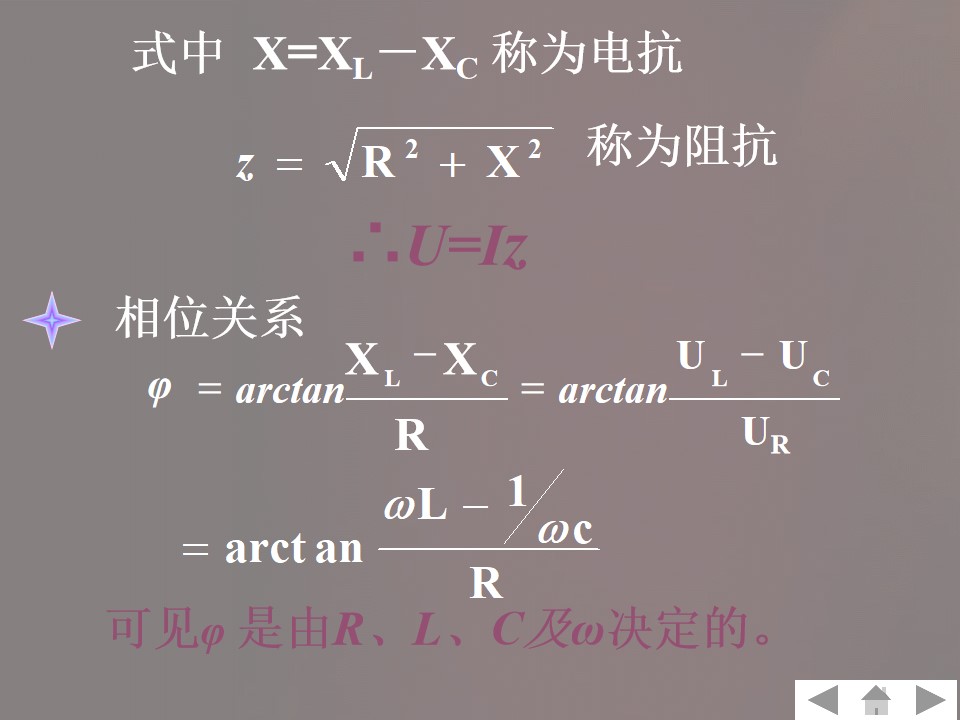

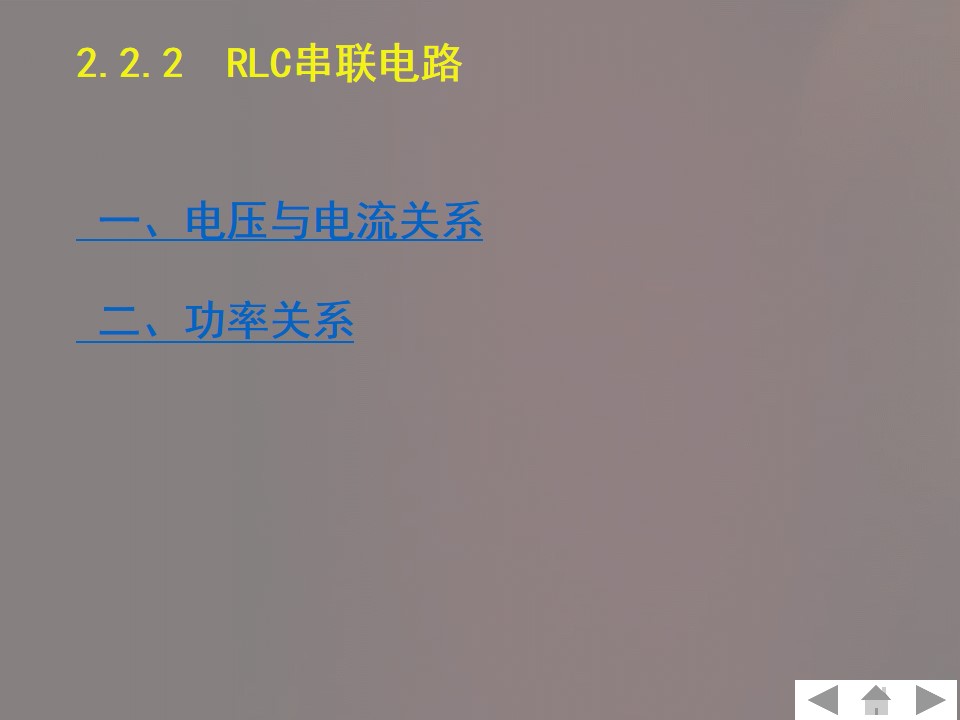

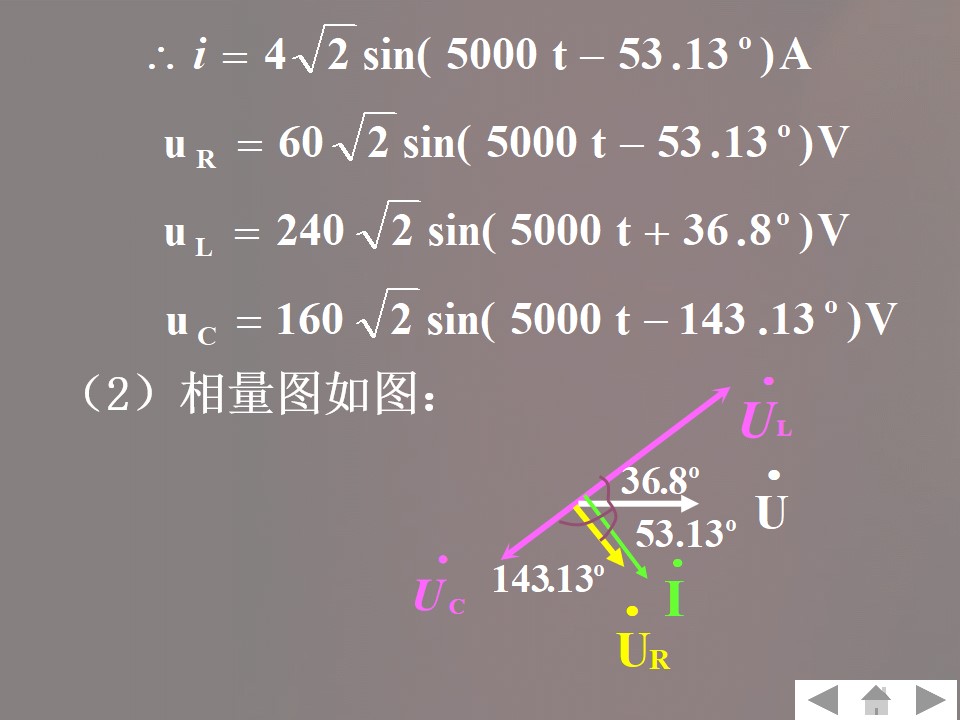

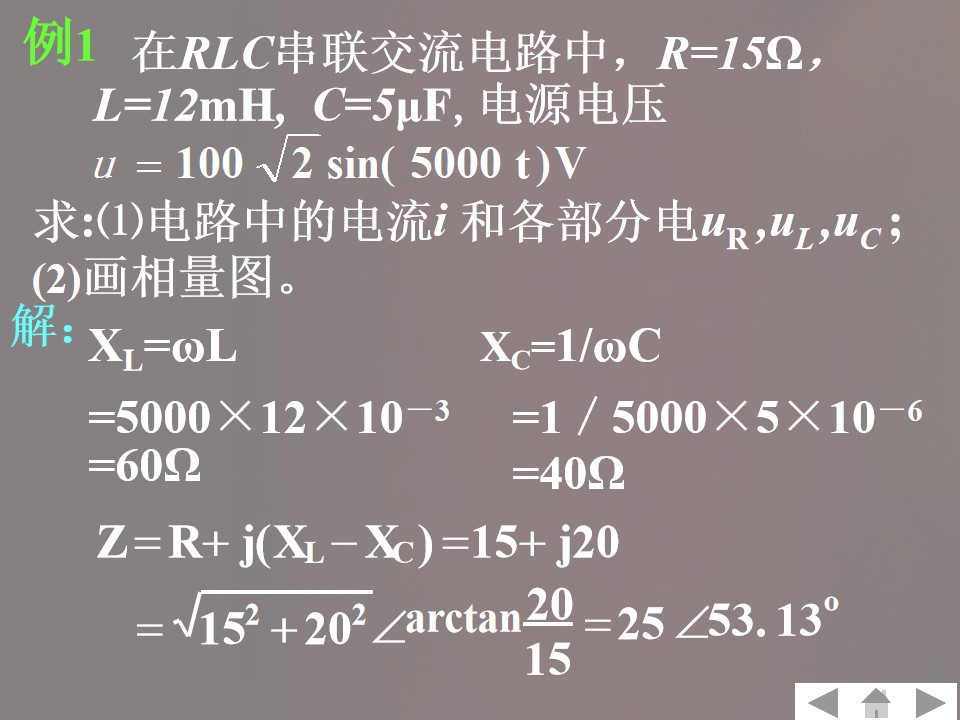

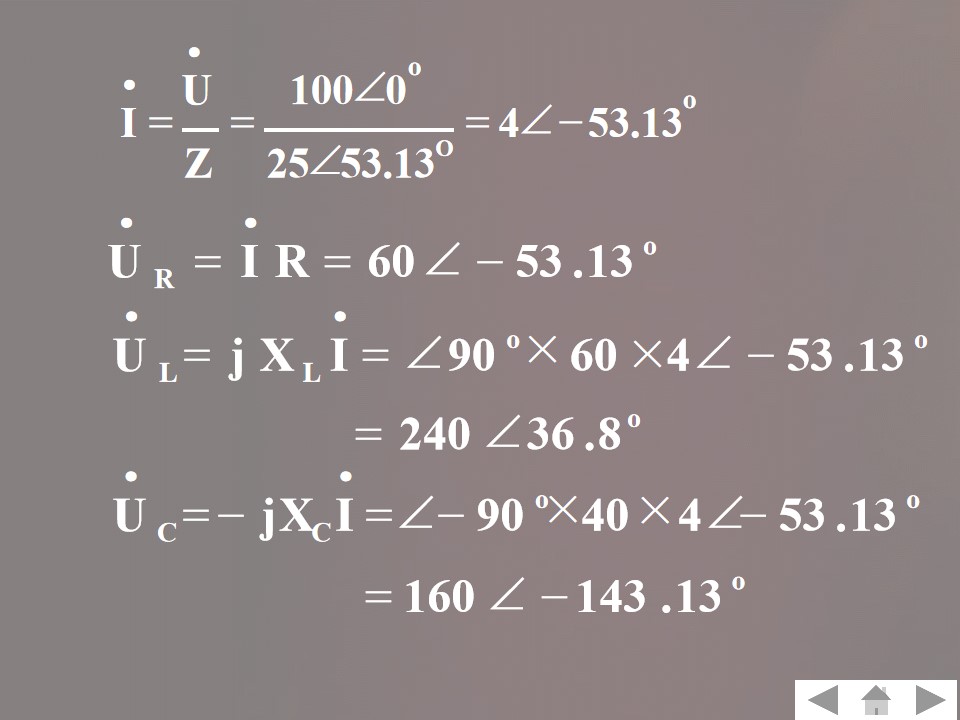

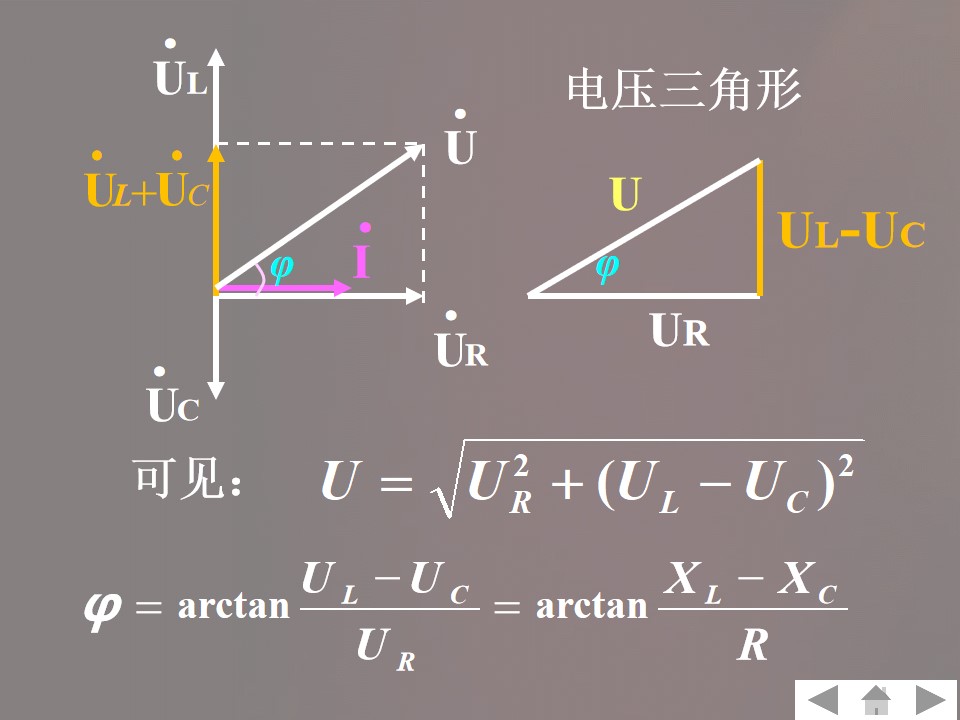

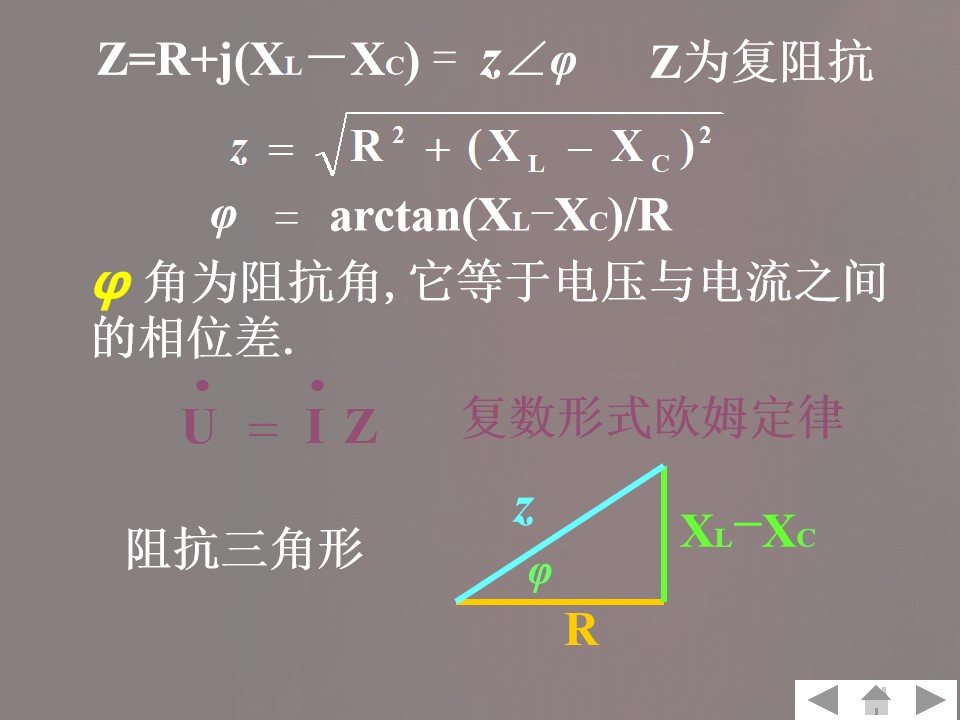

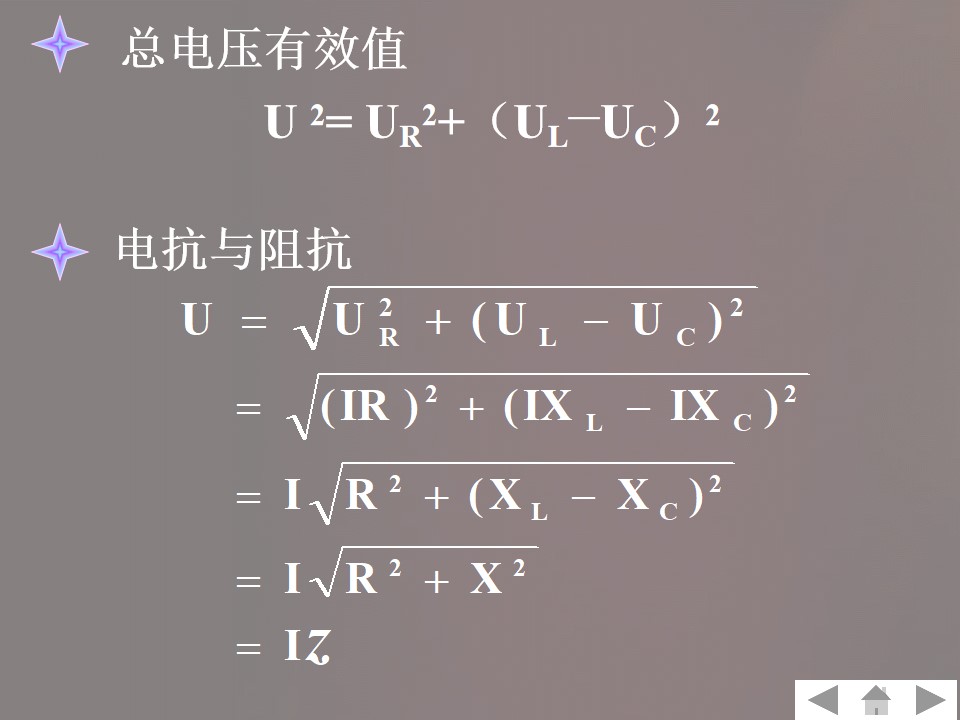

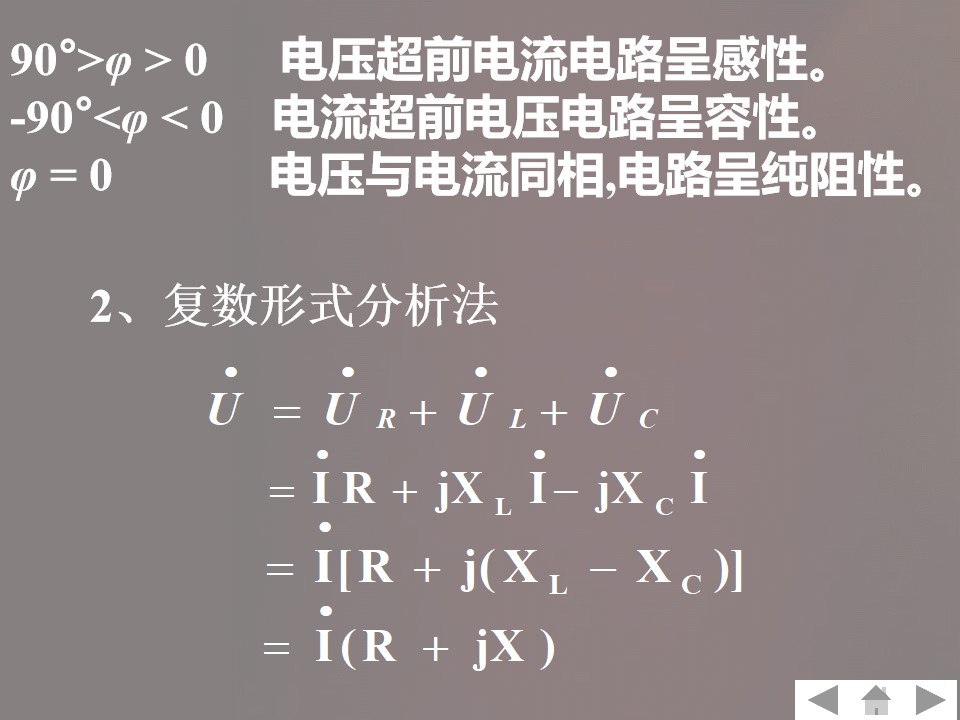

3）掌握RLC串、并联交流电路中电压与电流的关系以及基本分析方法和计算方法。

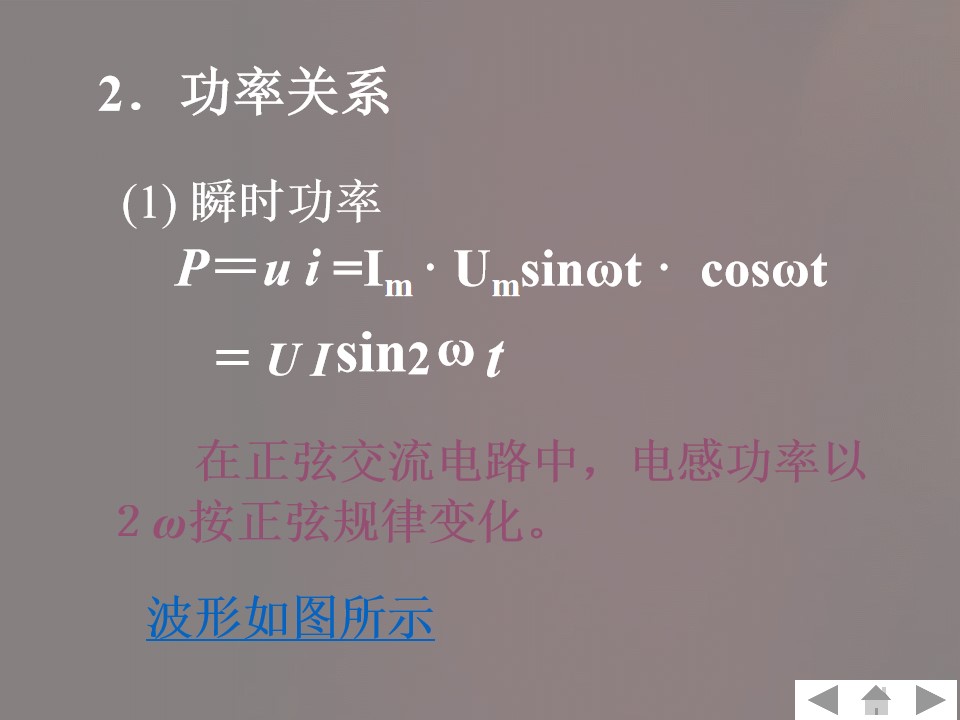

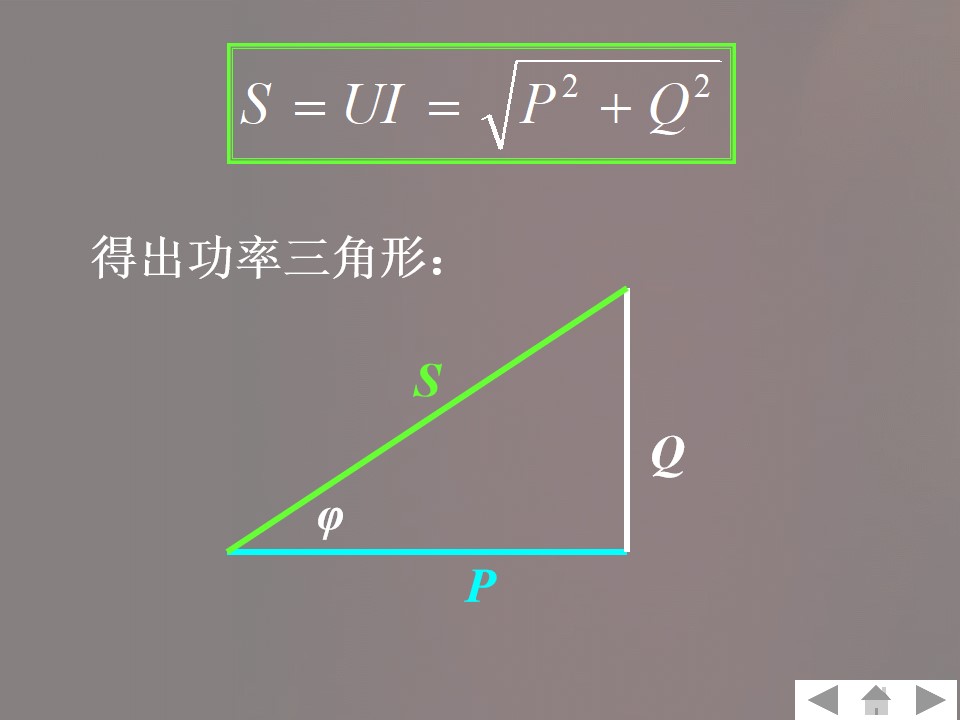

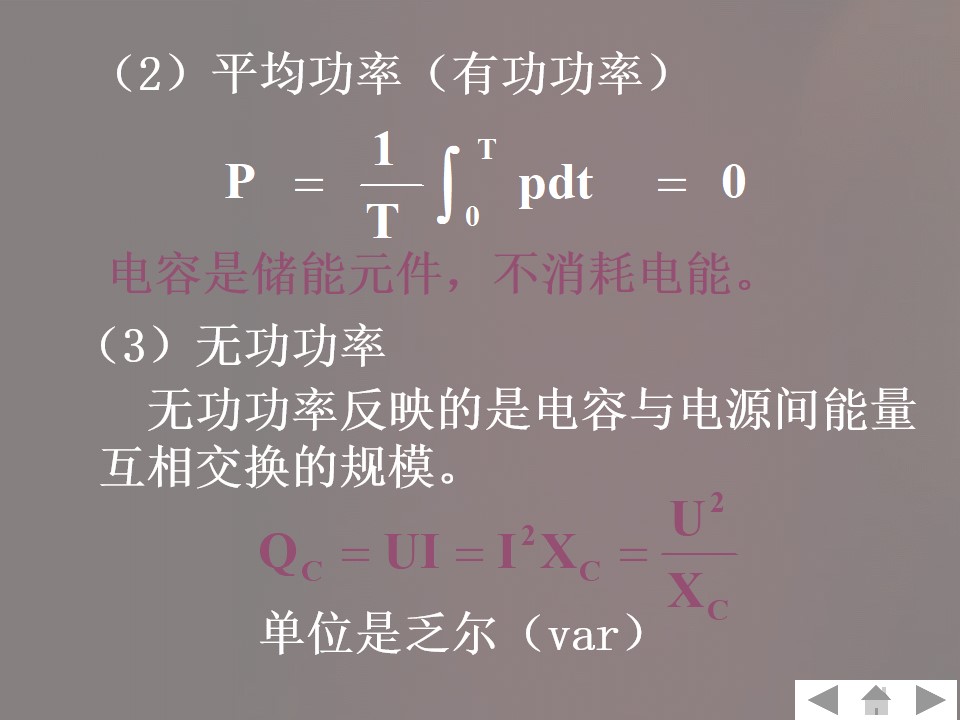

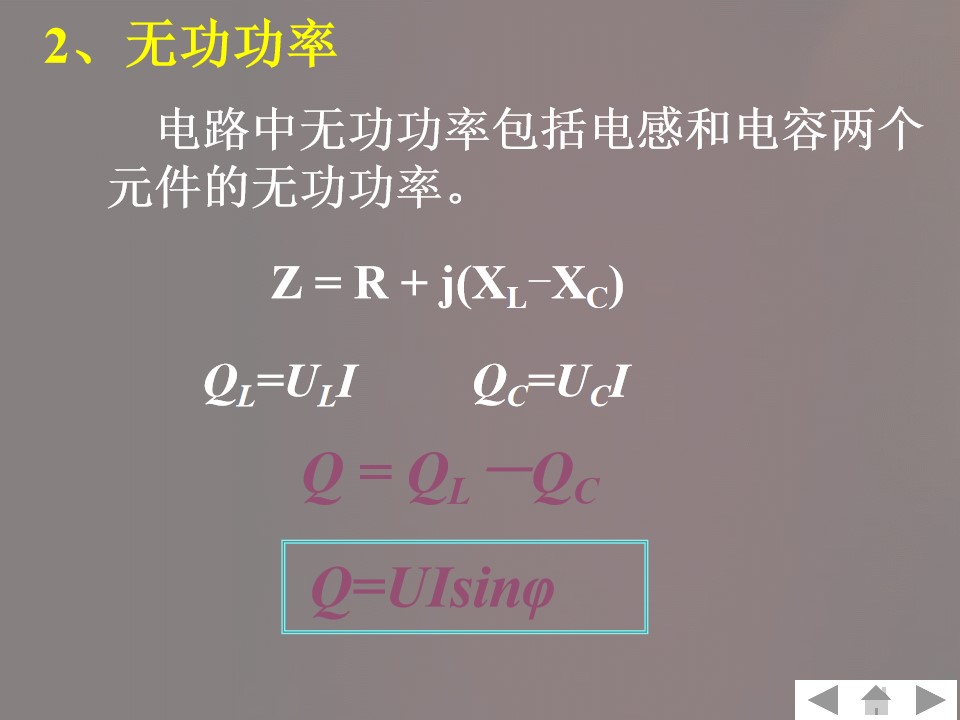

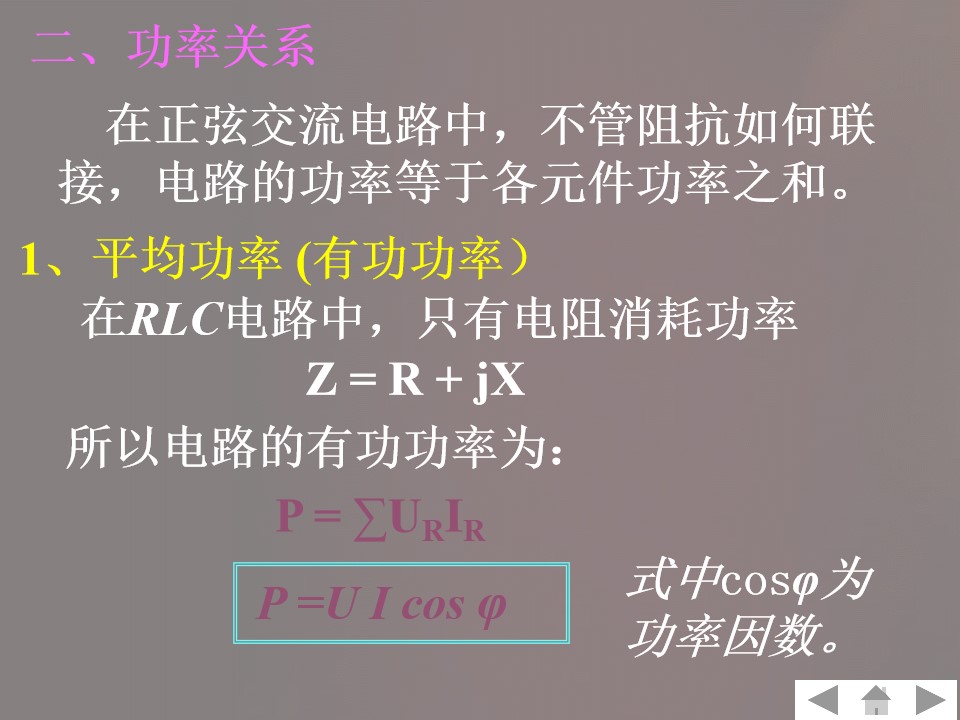

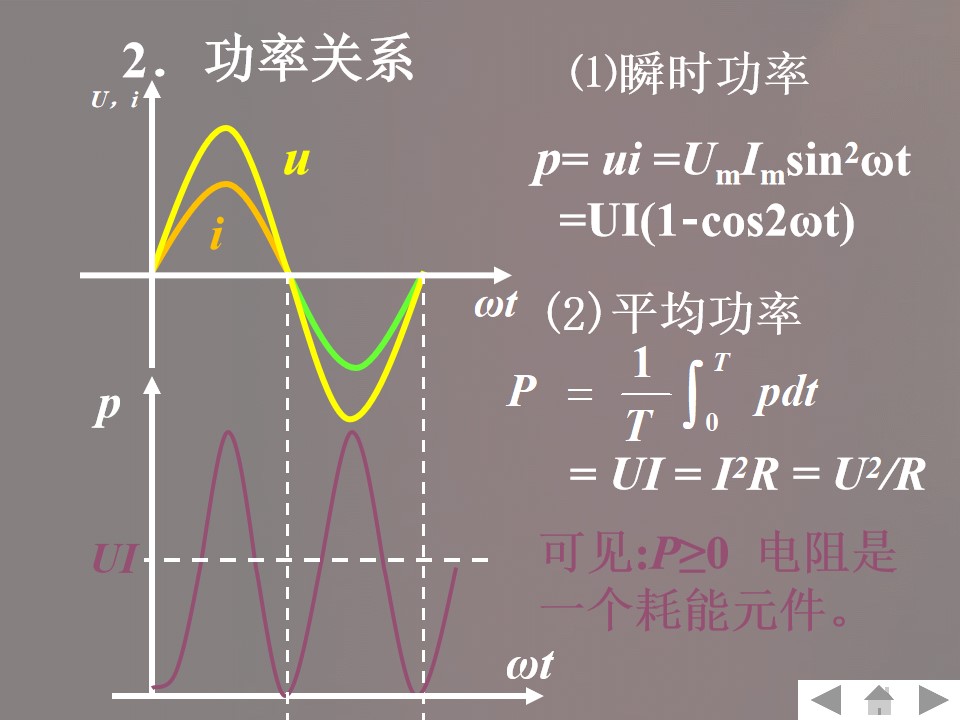

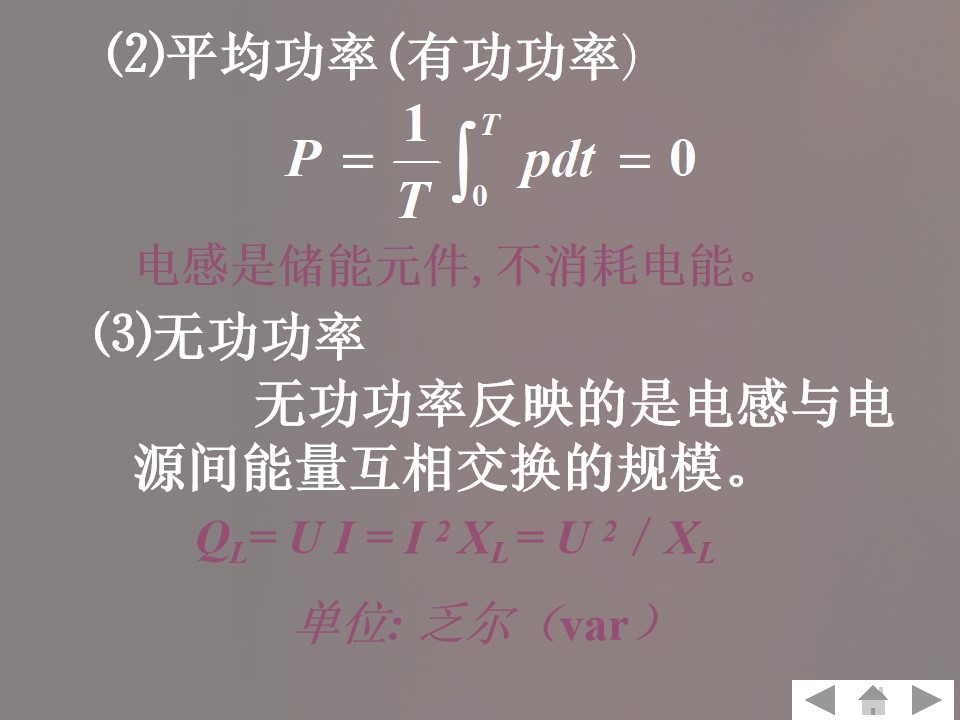

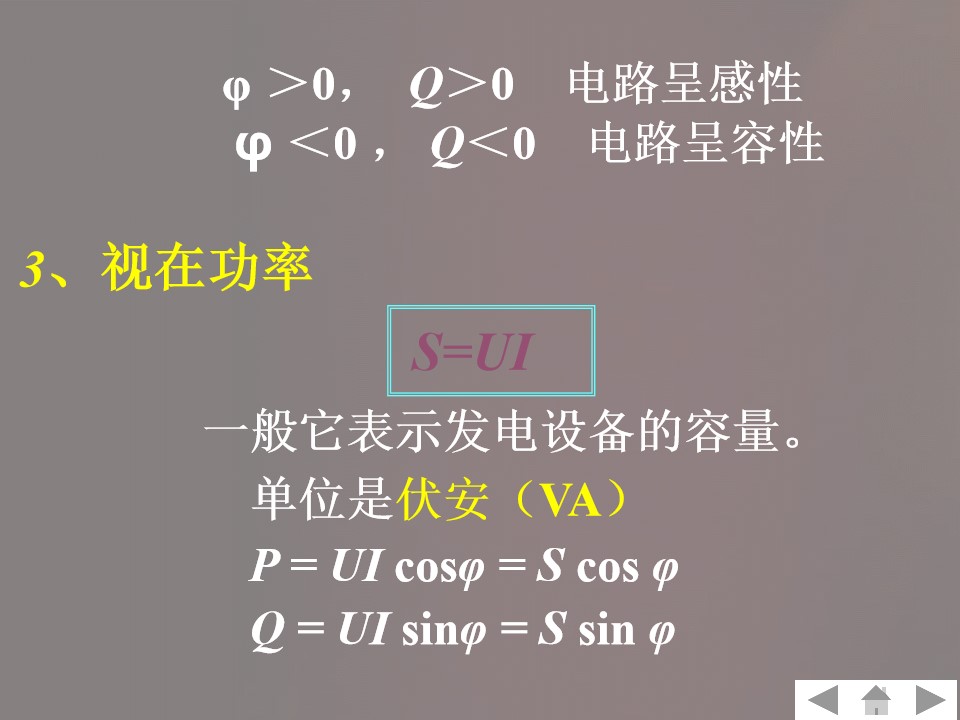

4）掌握正弦交流电路的有功功率、无功功率、视在功率、功率因数的简单计算。

【知识内容】
