工装设计

HT300合金熔炼，孕育剂合适的粒度，4-6mm。

芯盒材料，用铝合金，ZL101可以，木头吸潮，尺寸变化。

一、砂箱的分类及特点

（一）按砂箱的使用场合分类

1、手工造型用砂箱，机器造型用砂箱，高压造型用砂箱。

（二）按砂箱的通用性分类

    专用砂箱：专为某一复杂或重要铸件设计的砂箱。

    通用砂箱：凡是模样尺寸合适的铸件均可使用的砂箱。 多为长方形。

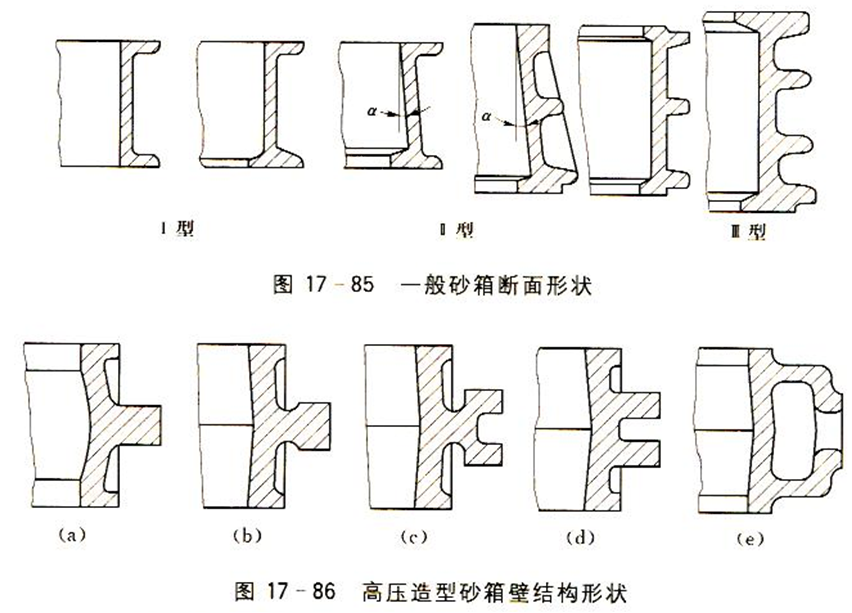

四、砂箱壁的结构形式
