励磁线圈加交流电压——交流铁心线圈。

电磁吸力：

问题：电磁吸力以两倍的电源频率波动，引起震动和噪声。

解决：在部分磁路上加分磁环，使两部分磁路中的磁通产生相位差，消除震动和噪声。

电磁吸力：衔铁吸合过程中吸力大小不变。

线圈电流：衔铁吸合过程中电流不断减小。

使用交流电磁铁时不允许通电后长时间不吸合！

交流电磁铁：励磁线圈加交流电压——交流铁心线圈。

直流电磁铁：励磁线圈加直流电压——交流铁心线圈。

交、直流电磁铁的区别：

1）交流电磁铁的铁心是硅钢片叠成，直流电磁铁的铁心可以是一整块软钢；

2）交流电磁铁吸合前后电流要变，直流电磁铁吸合前后电流不变；

3）交流电磁铁吸合前后吸力不变，直流电磁铁吸合前后吸力要变。

思考：产生以上三个不同点的原因是什么？

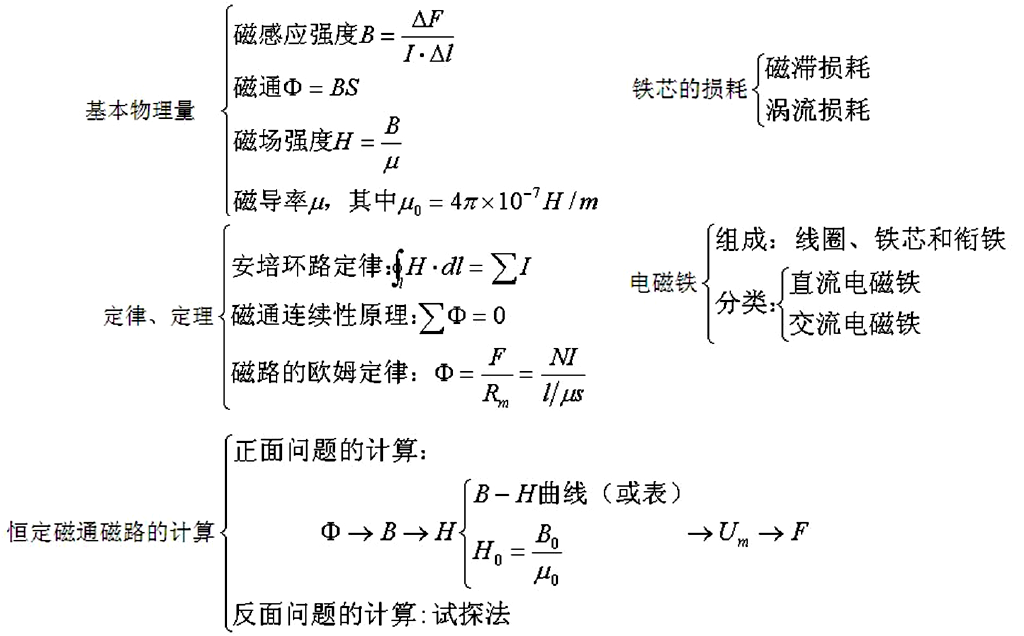

重点串联
