1、互感线圈的伏安关系

在计算具有互感的正弦电路时，相量法、基尔霍夫定律仍然适用，在列写基尔霍夫第一定律方程式时形式不变，但列电路的电压方程时，应加上由于互感作用而引起的互感电压。

2、互感线圈的串联电路

由于同名端的存在，具有互感的两个线圈串联的电路，就有两种接法： 即一种是顺向串联，如图4-46(a)所示，另一种是反向串联，如图4-46(b)所示。

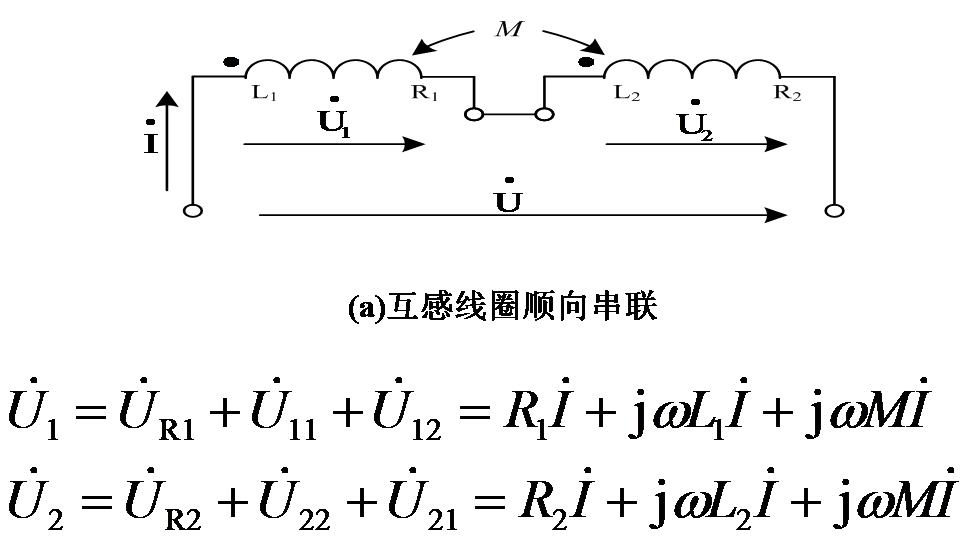

如图4-46(a)所示。把两线圈的异名端相连，此时两个线圈流过同一电流，且电流都是由线圈的同名端流入（或流出），这种连接方式称为顺向串联。

串联后电路两端总电压为

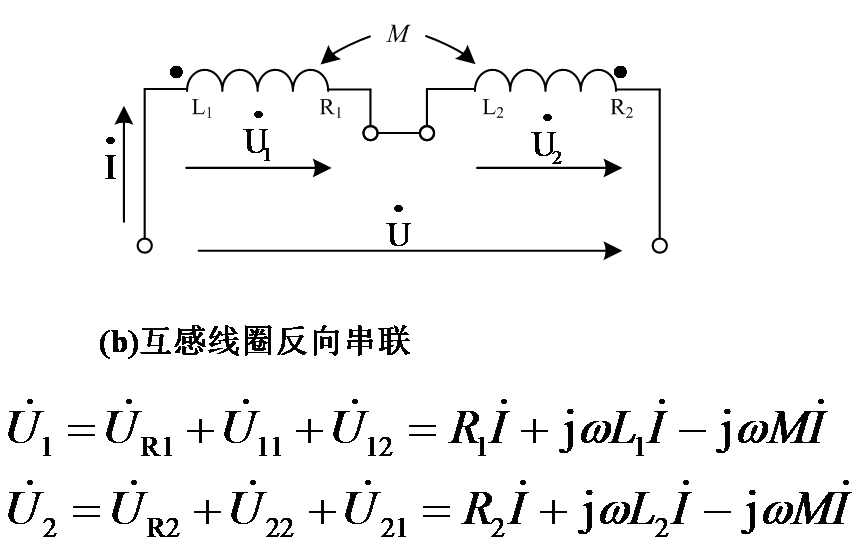

图4-46(b)所示为反向串联，其电流都是由线圈的异名端流入（或流出），当电流与电压参考方向如图所示时，则在正弦交流电路就有

串联后电路两端总电压为

其中

3、互感线圈并联的电路

两个互感线圈并联时，也有两种情况，一种是两个线圈同名端相连，称顺向并联，简称顺并。如图4-47（a）所示；另一种为两个线圈的异名端相连，称反向并联，简称反并，如图4-47(b）所示。

当选择电流为图示参考方向时，则在正弦电路中有

式中互感电压前的正号对应于顺并，负号对应于反并。求解可得并联电路的等效复阻抗Z为

L为两个线圈并联后的等效电感，即

有时为了便于分析电路，将式

变量代换、整理，可得如下方程式
