1 课后实验任务-OSPF...
-
2 拓展学习

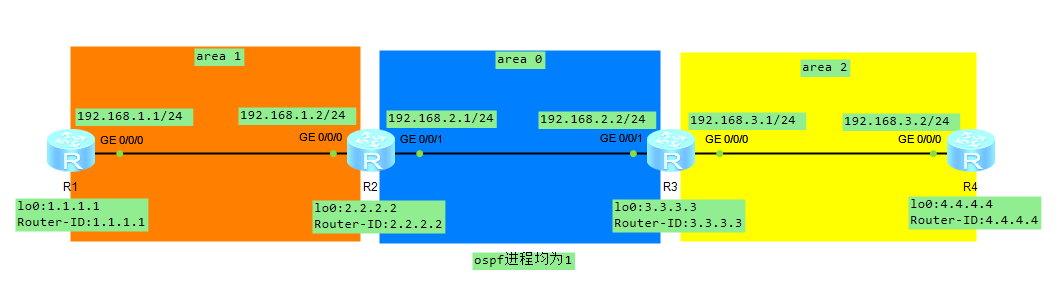

一、网络拓扑绘制：
二、基础信息配置：
1. 路由器改名：R1 R2 R3 R4
2. 接口地址、loopback 0配置
3. OSPF配置，进程均为1
三、查看LSA信息并学习其类型：
1. 指令：display ospf lsdb
2. 查看R1的LSDB

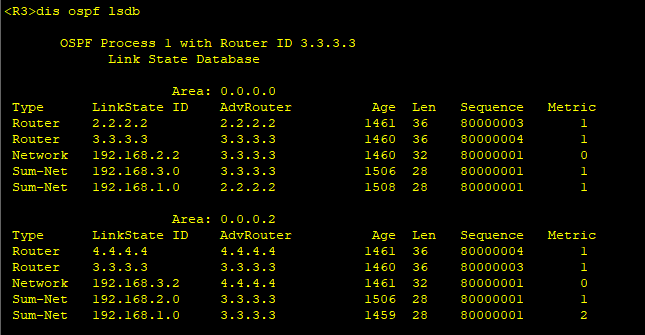

3. 查看R3的LSDB
4. 常见的OSPF LSA类型介绍
还有一些类型的 LSA 很少使用：
第六类 LSA ：在 MOSPF 协议中使用的组播 LSA 。
第八类 LSA ：在 OSPF 域内传播 BGP 属性时使用的外部属性 LSA 。
第九类 LSA ：本地链路范围的透明 LSA 。
第十类 LSA ：区域范围内的透明 LSA 。
第十一类 LSA ：AS 范围内的透明 LSA 。
5. 内容回顾
内部路由器（ Internal Router ，IR ）：所有接口都在同一个 OSPF 区域内的路由器。
区域边界路由器（ Area Border Router ，ABR ）：接入多个区域的路由器，并非所有接入多个区域的路由器都是 ABR 。它至少有一个接口在 Area0 中，同时还有其它接口在其它区域中。ABR 负责在区域之间传递路由信息，因此必须连接到 Area0 ，同时连接着其它区域。
骨干路由器（ Backbone Router ，BR ）：至少有一个接口接入 Area0 的路由器，那它就是一台骨干路由器，另外 ABR 也是骨干路由器。
AS 边界路由器（ AS Boundary Router ，ASBR ）：工作在 OSPF 自治系统（ Autonomous System ，AS ）边界的路由器。ASBR 将 OSPF 域外的路由引入到本域，外部路由在整个 OSPF 域内传递。并不是同时运行多种路由协议的路由器就一定是 ASBR ，ASBR 一定是将外部路由重分发到 OSPF ，或者执行了路由重分发操作的路由器。
6. 各类LSA作用简述
Type-1 LSA（ Router LSA ，路由器 LSA ）和 Type-2 LSA（ Network LSA ，网络 LSA ）是描述的区域内的网络拓扑和 IP 网段信息，只能在区域内泛洪。有了这两种 LSA ，区域内的路由器就可以计算出区域内各个网段的路由，这些路由叫做区域内部路由。
Type-3 LSA（ Network Summary LSA ，网络汇总 LSA ）用于描述一个区域内的路由信息，并在其它区域内传递。也就是说，这种 LSA 用来告诉其它区域到达生成 LSA 这个区域的路由，这些路由叫做区域间路由。
Type-4 LSA（ ASBR Summary LSA ，ASBR 汇总 LSA ），用于描述 ASBR 的 Router-ID 。它不会主动生成，触发条件是 ABR 收到一个 Type-5 LSA ，目的是让区域内的路由器知道如何到达 ASBR 。
Type-5 LSA（ AS External LSA ，AS 外部 LSA ）用来描述 OSPF 域外的路由，它一旦生成，会在整个 OSPF 域内扩散。OSPF 域外的路由信息来源，通常是静态路由或其它路由协议的路由。
7. 回头看第二条，R1和R3的LSDB，对照拓扑分析一下LSA的作用。
8. 在原拓扑得基础上更新：
在R4上配置两条静态路由，模拟外部路由信息，并由R4引入本AS区域的OSPF中。
[R4] ip route-static 172.16.1.0 24 NULL 0
[R4] ip route-static 172.16.2.0 24 NULL 0
[R4] ospf 1
[R4-ospf-1] import-route static
9. 将area 1配置为stub区域

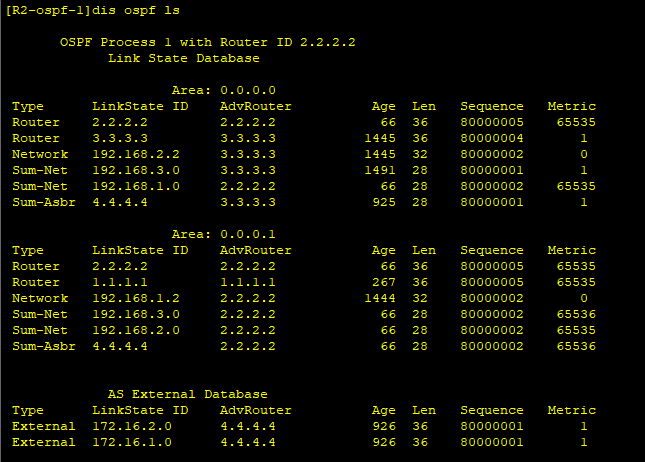

先查看一下R2的lsdb信息，用作最后的对比：

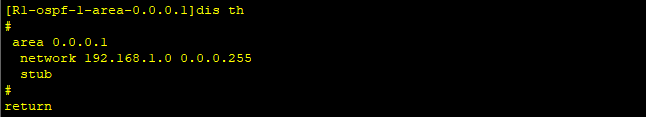

[R1] ospf 1
[R1-ospf-1] area 1
[R1-ospf-1-area-0.0.0.1] stub

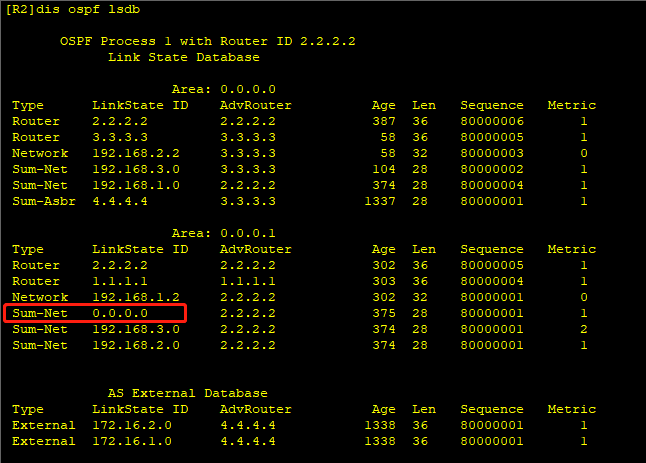

区域内全部路由器都需要在区域中设置为stub，才会生效。
[R2] ospf 1
[R2-ospf-1] area 1
[R2-ospf-1-area-0.0.0.1] stub
