块：图形的结合体

在AutoCAD中，使用块可以提高绘图速度、节省存储空间、便于修改图形并能够为其添加属性。图块分为内部图块和外部图块，内部图块主要是为了解决一些重复的图形能更快的画出来而制作的，而外部图块是独立的图块，可以插入到任意的图形文件中，可以减少画图时多个图形的需要。总的来说，AutoCAD中的块具有以下特点：

 提高绘图效率

 节省存储空间

 便于修改图形

 可以添加属性

1.临时块

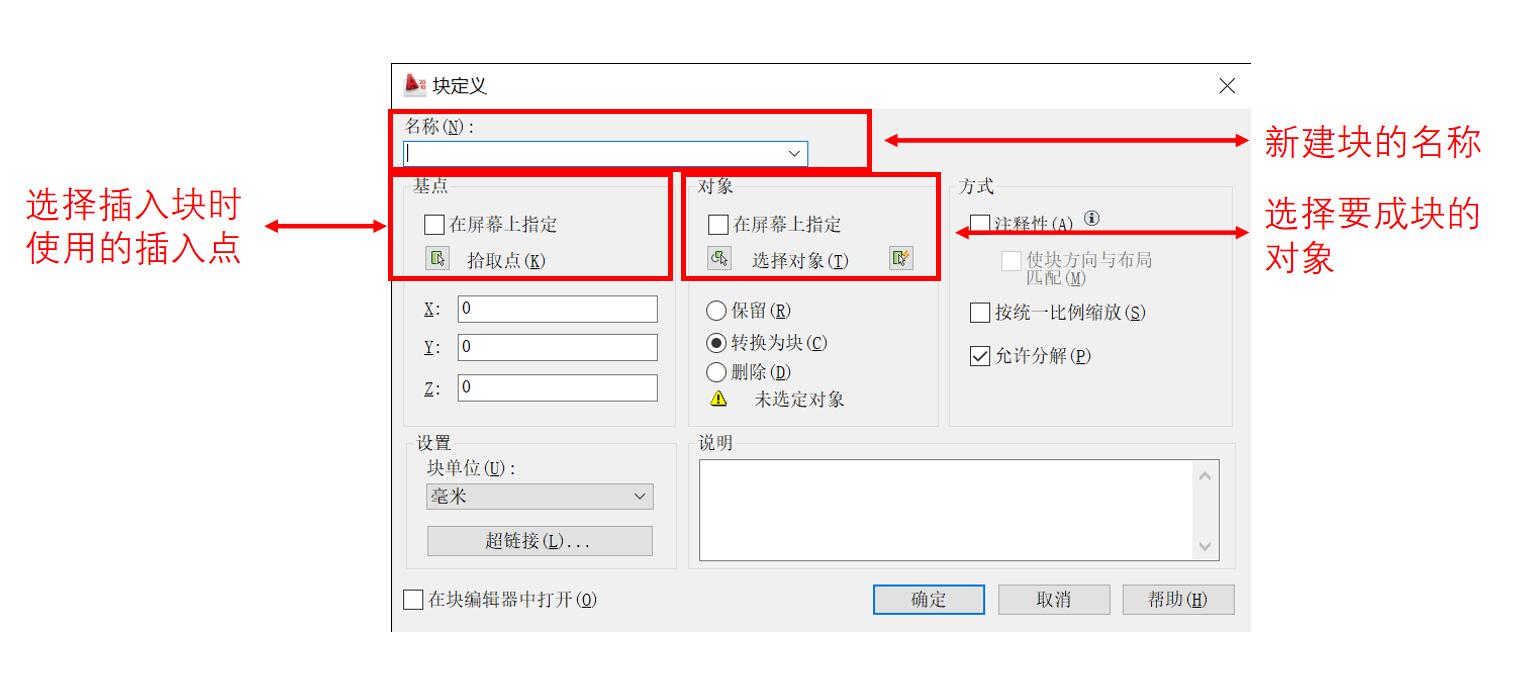

利用“块”命令创建图块。  命令：B

利用“块”命令创建的图块将保存于当前的图形文件中，此时该图块只能应用到当前的图形文件，而不能应用到其他的图形文件，因此有一定的局限性。

2.永久块

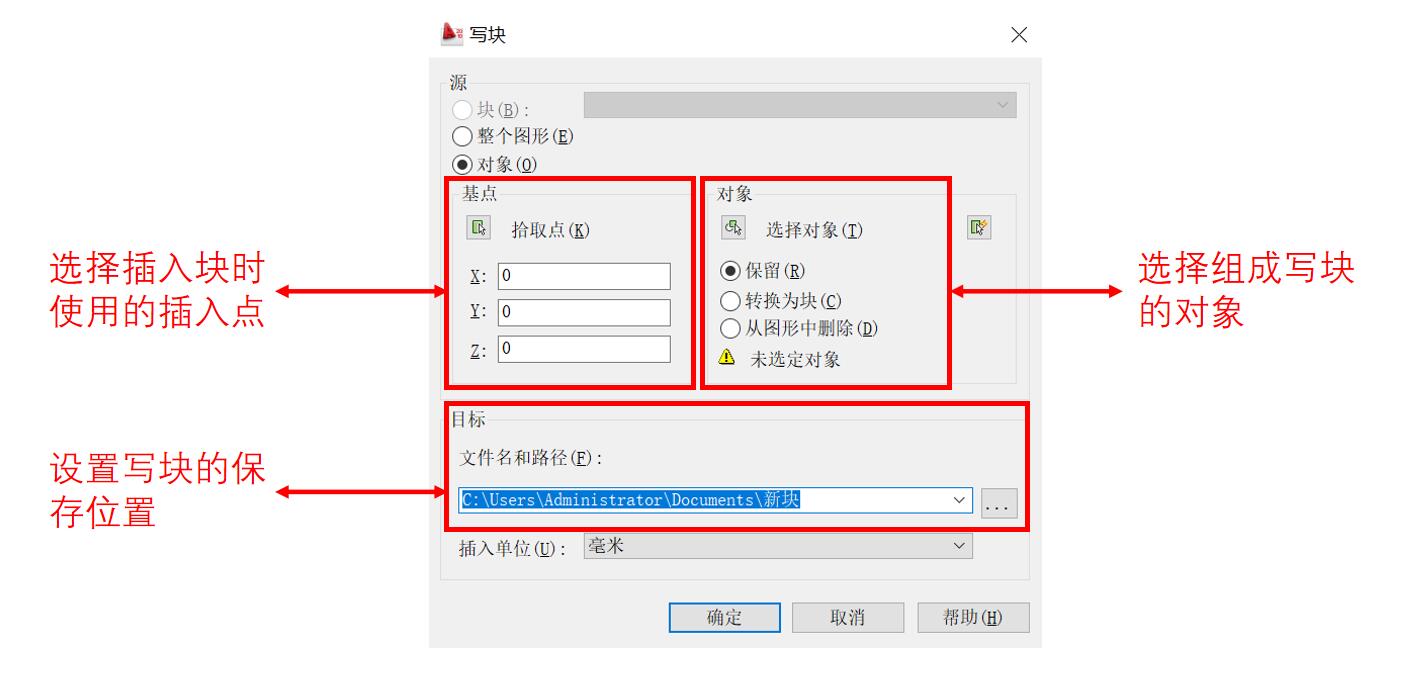

利用“写块”命令创建图块。  命令：W

利用“写块”命令创建的图块将以图形文件格式（*.dwg）保存到用户的计算机硬盘。在应用图块时，用户需要指定该图块的图形文件名称，此时该图块可以应用到任意图形文件中。

源：对象

3.插入块

在绘图过程中，若需要应用图块，可以利用“插入块”命令将已创建的图块插入到当前图形中。在插入图块时，用户需要指定图块的名称、插入点、缩放比例和旋转角度等。

启用命令方法如下。

工 具 栏：“绘图”工具栏中的“插入块”按钮  。

菜单命令：“插入 > 块”。

命 令 行：i（insert）。

旋转

4.分解块

分解图块有以下3种方法。

插入图块时，在“插入”对话框中，选择“分解”复选框，再单击       按钮，插入的图形仍保持原来的形式，但用户可以对其中某个对象进行修改。

插入图块对象后，利用“分解”命令  ，将图块分解为多个对象。分解后的对象将还原为原始的图层属性设置状态。如果分解带有属性的块，属性值将会丢失，并重新显示其属性定义。

在命令提示窗口中输入命令“xplode”，分解块时可以指定所在层、颜色和线型等选项。

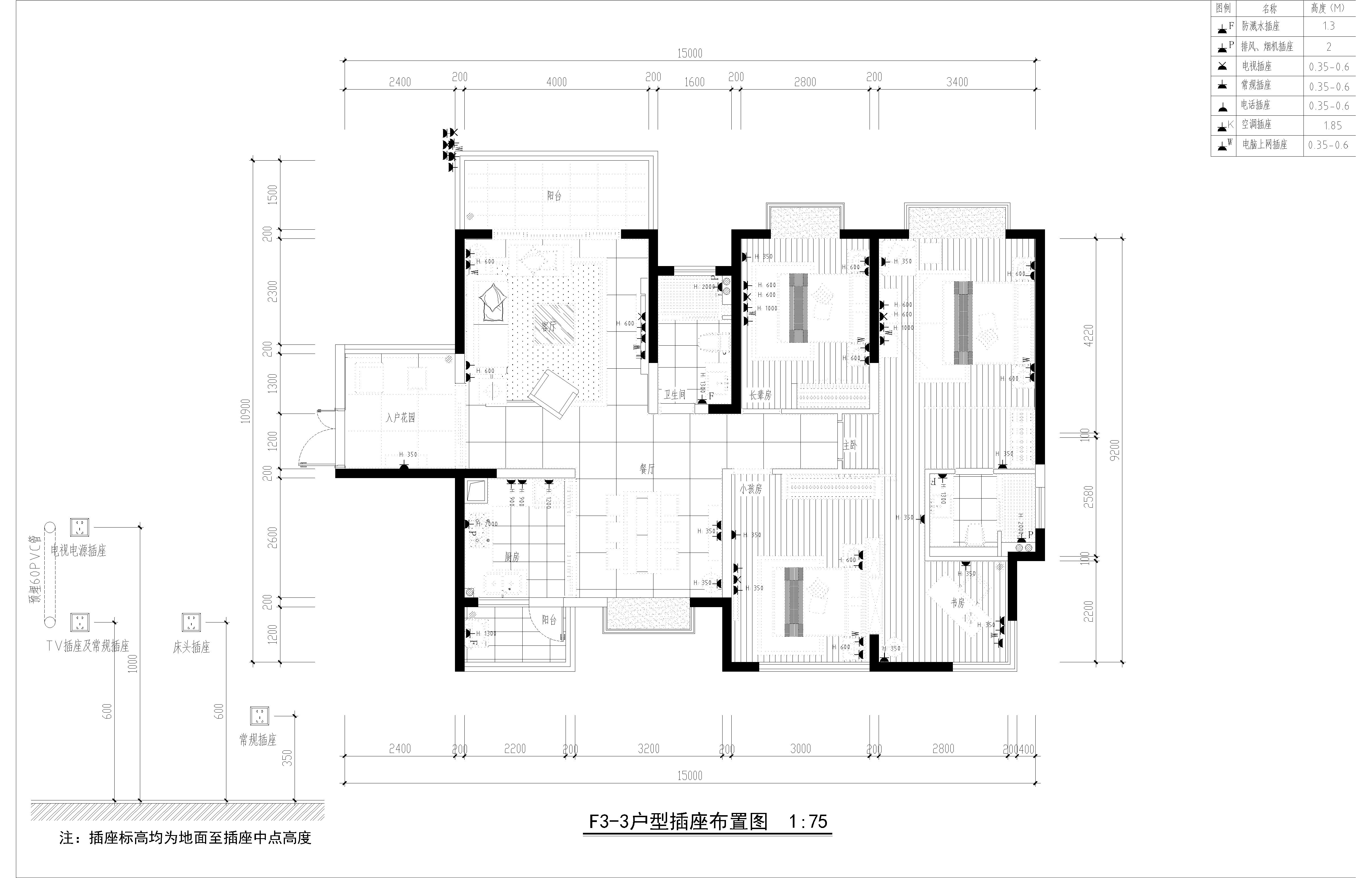

利用块的知识，完成插座图布置。
