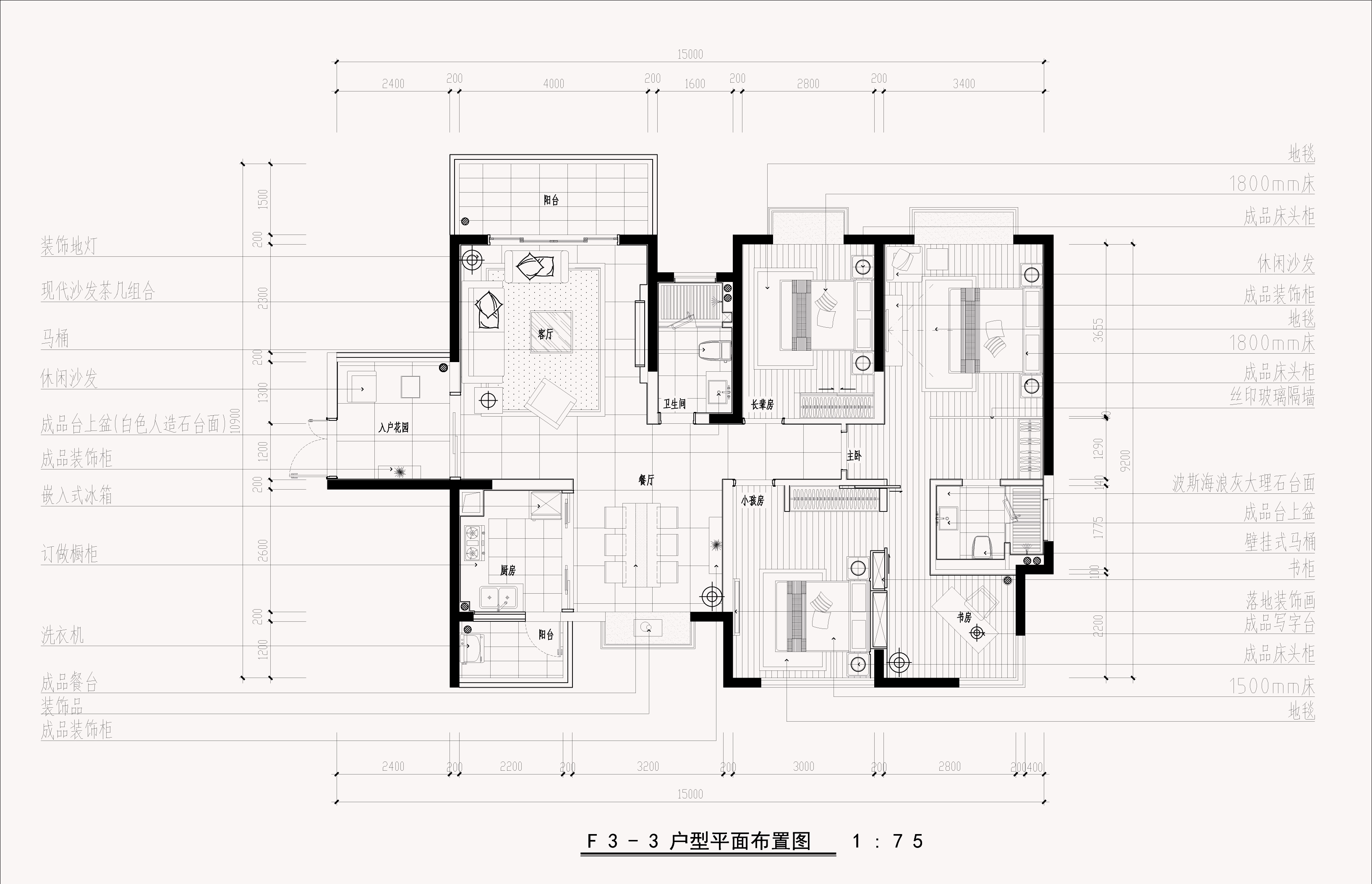

标注具有以下几种独特的元素：标注文字、尺寸线、箭头和尺寸界线。

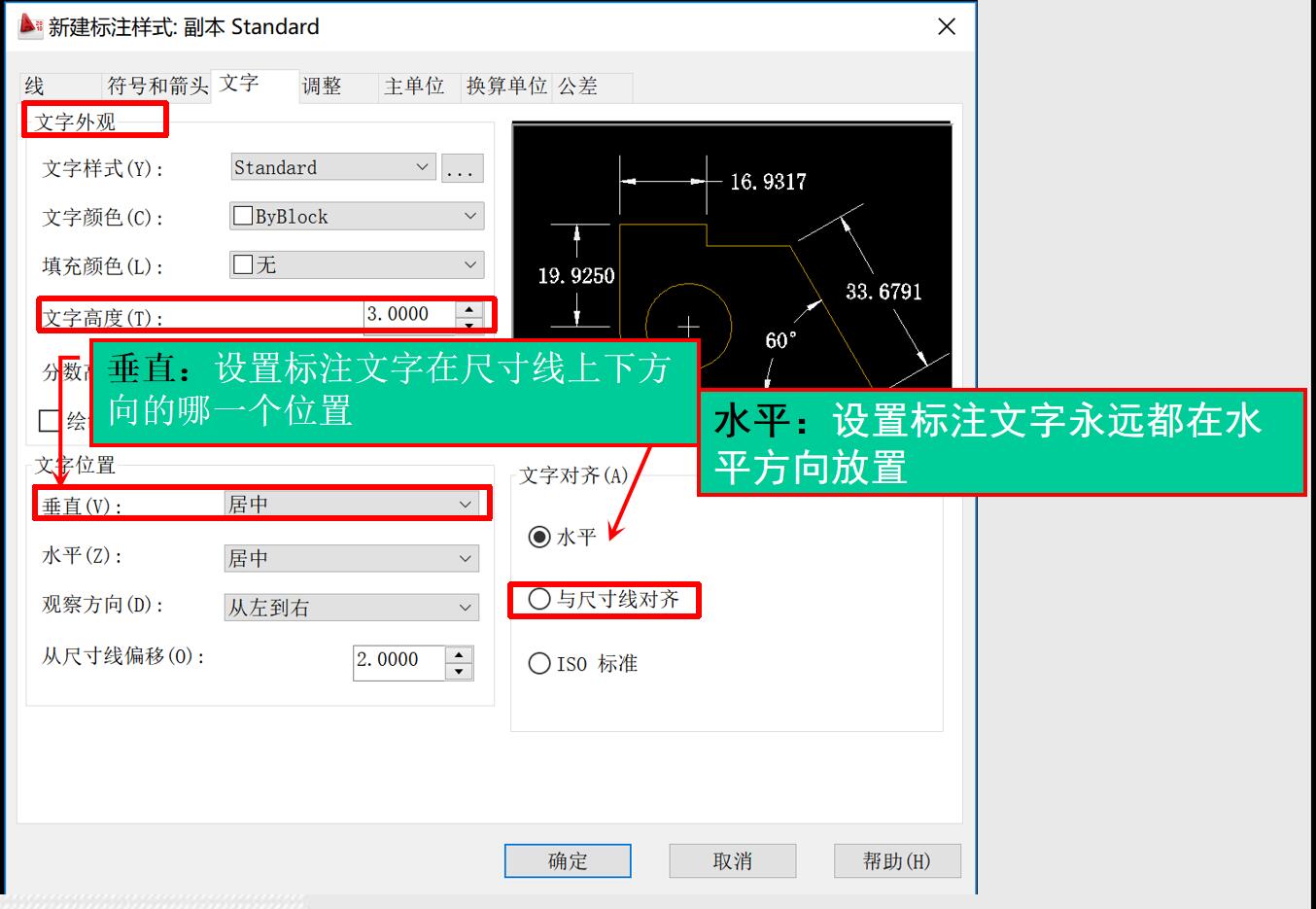

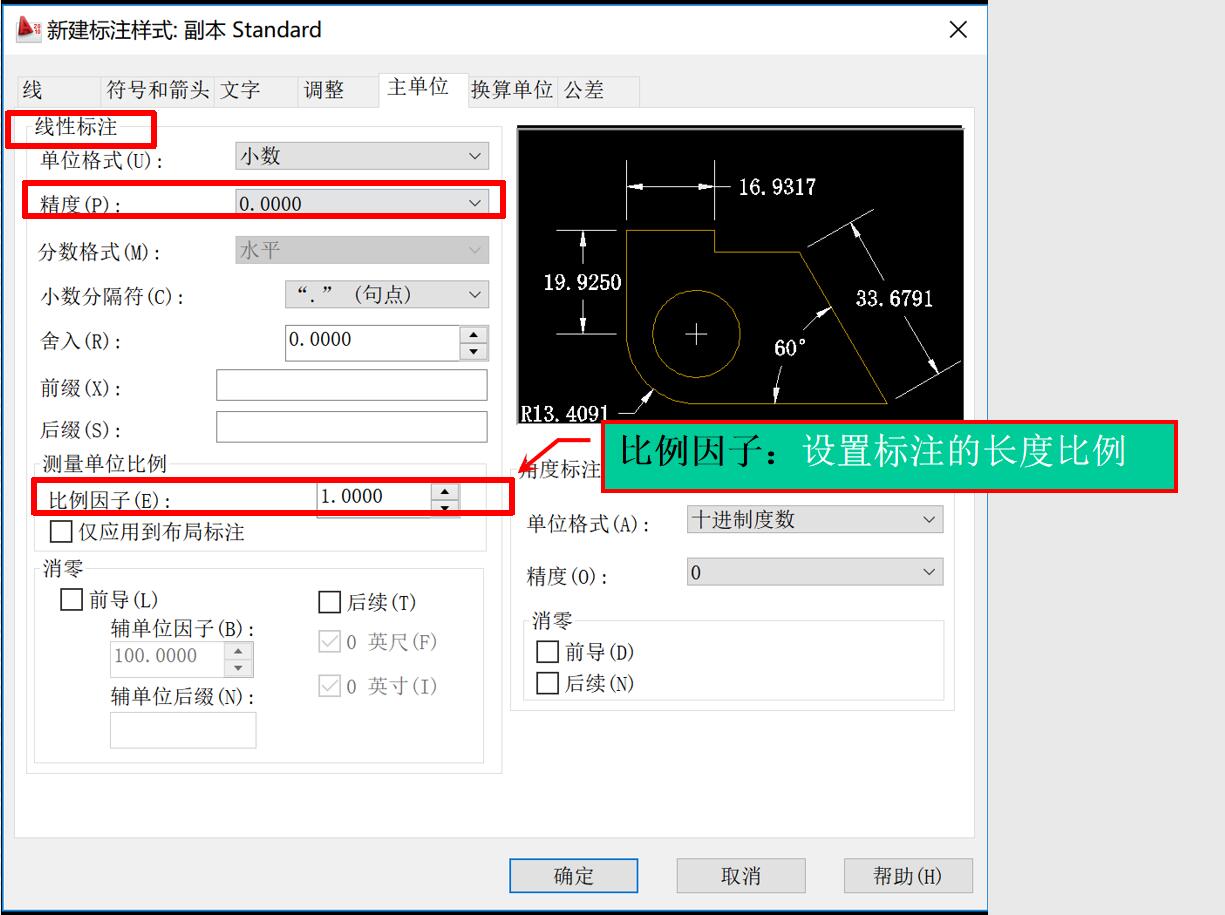

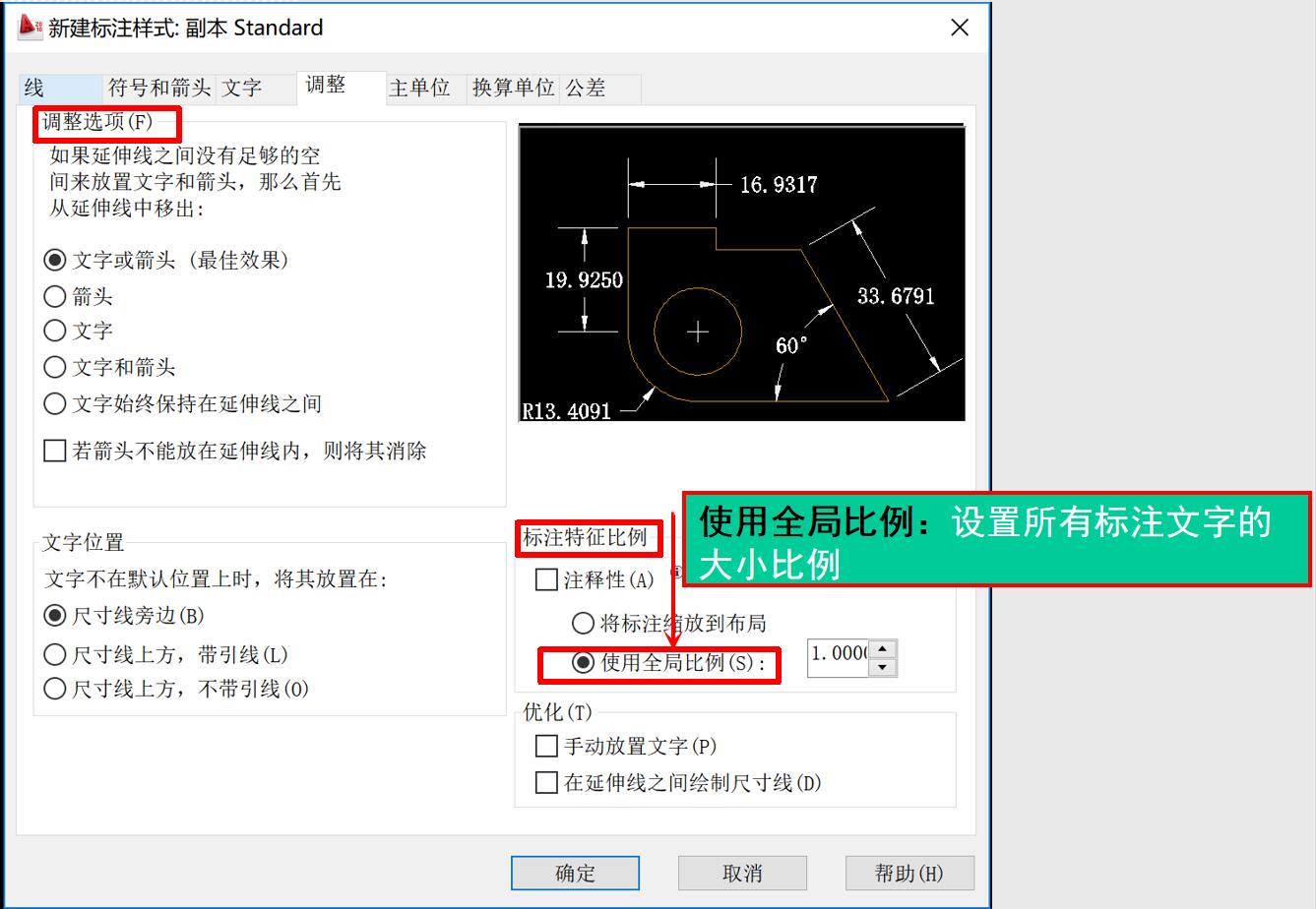

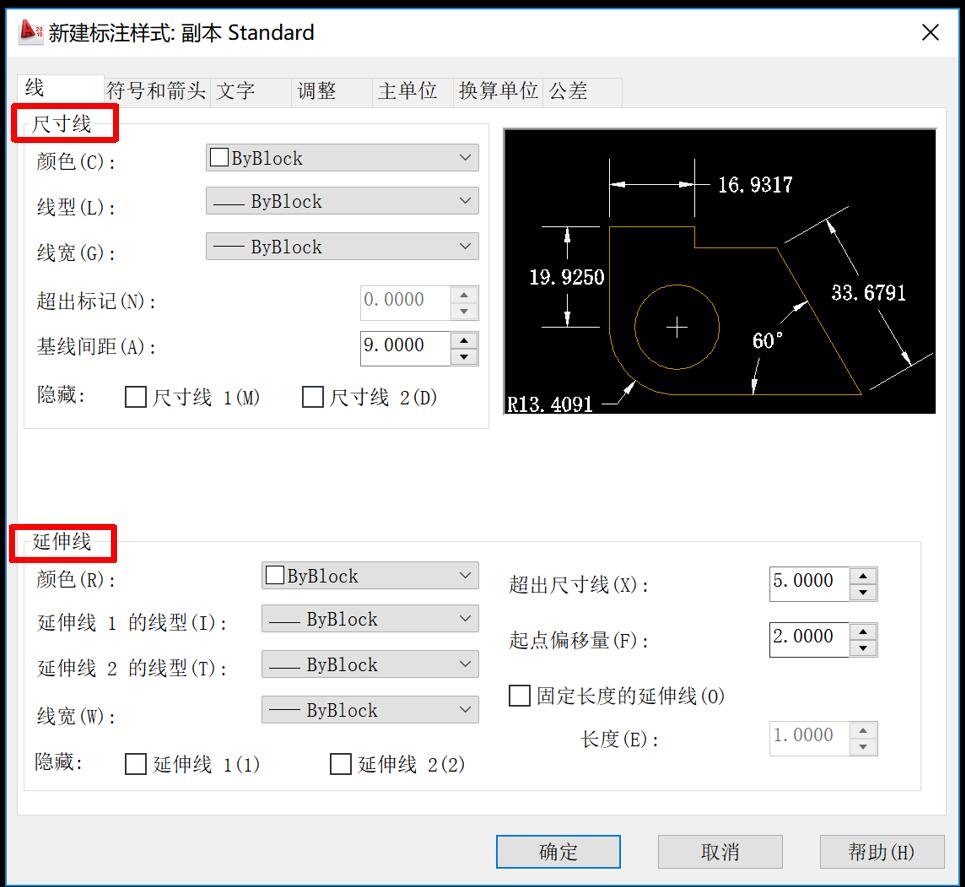

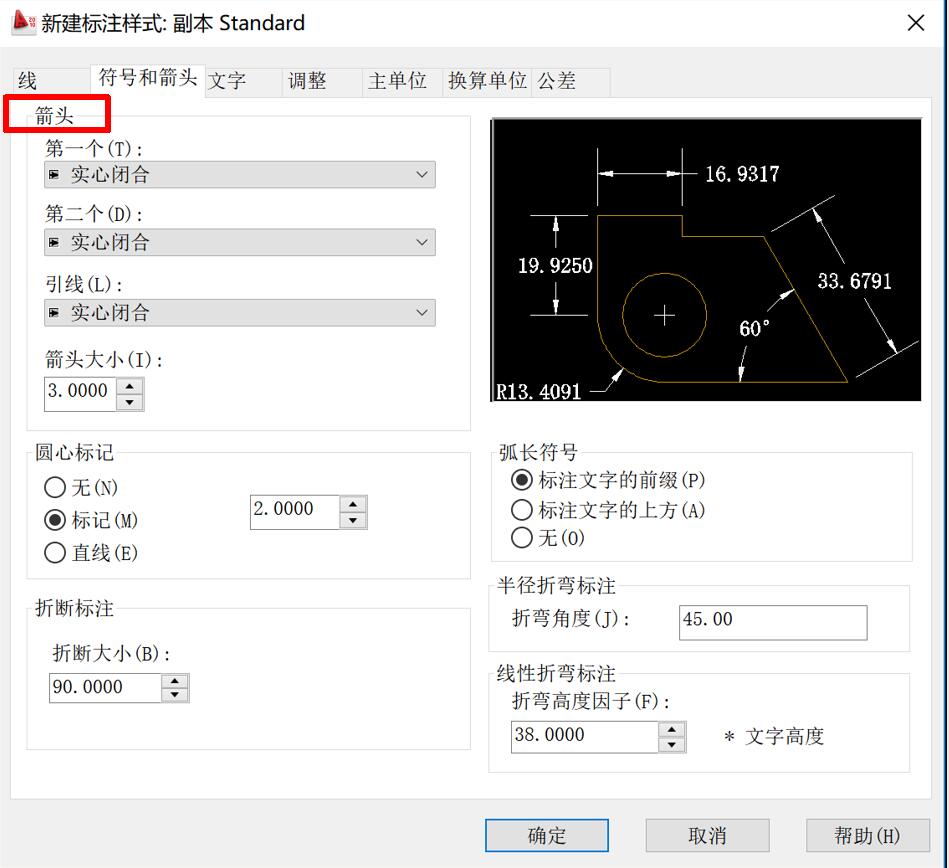

创建尺寸样式
启用命令方法如下。
工 具 栏：“样式”工具栏中的“标注样式”按钮 。
菜单命令：“格式 > 标注样式”。
命 令 行：dimstyle。
线性标注
利用“线性”命令标注对象尺寸时，可以直接对水平或竖直方向的对象进行标注。如果是倾斜对象，可以输入旋转命令，使尺寸标注适合倾斜对象进行旋转。
启用命令方法如下。
工 具 栏：“标注”工具栏中的“线性”按钮 。
菜单命令：“标注 > 线性”。
命 令 行：Dli
对齐标注
对倾斜的对象进行标注时，可以使用“对齐”命令。
对齐尺寸的特点是尺寸线平行于倾斜的标注对象。
启用命令方法如下。
工 具 栏：“标注”工具栏中的“对齐”按钮 。
菜单命令：“标注 > 对齐”。
命 令 行：DAL
----------------------------------------------------------------------------------
角度尺寸

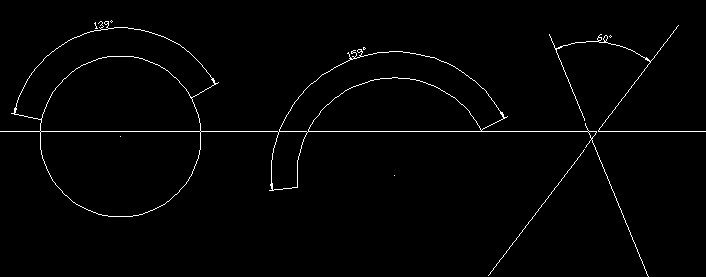

角度尺寸标注用于标注圆或圆弧的角度、两条非平行直线间的角度和三点之间的角度。
启用命令方法如下。
工 具 栏：“标注”工具栏中的“角度”按钮 。
菜单命令：“标注 > 角度”。
命 令 行：DAN
直径尺寸
直径标注是由一条具有指向圆或圆弧的箭头的直径尺寸线组成。测量圆或圆弧直径时，自动生成的标注文字前将显示一个表示直径长度的字母“Ø”。
启用命令方法如下。
工 具 栏：“标注”工具栏中的“直径”按钮 。
菜单命令：“标注 > 直径”。
命 令 行：ddi
半径尺寸

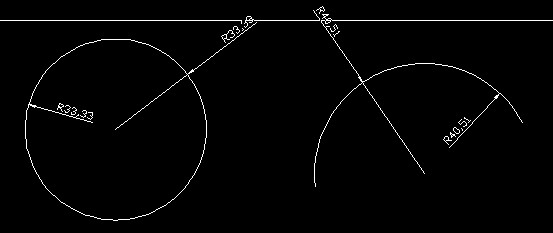

半径标注是由一条具有指向圆或圆弧的箭头的半径尺寸线组成。测量圆或圆弧半径时，自动生成的标注文字前将显示一个表示半径长度的字母“R”。
启用命令方法如下。
工 具 栏：“标注”工具栏中的“半径”按钮 。
菜单命令：“标注 > 半径”。
命 令 行：dra
弧长尺寸

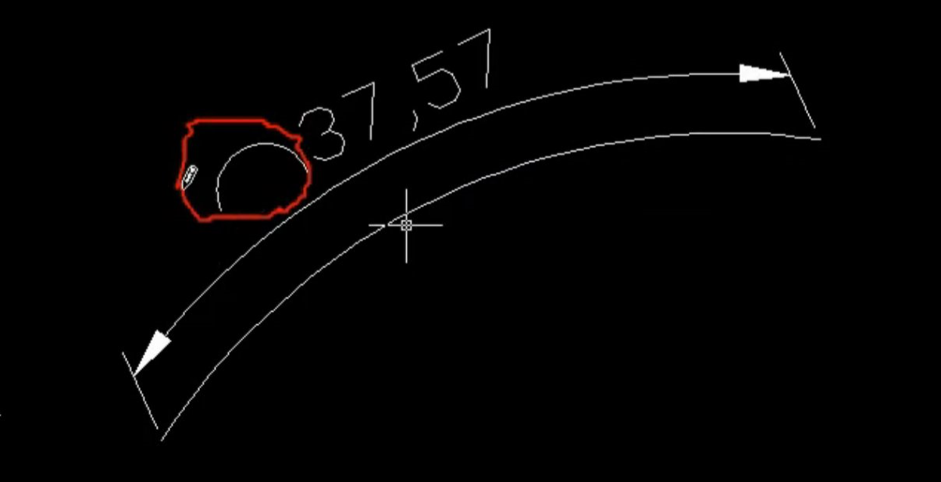

弧长标注用于测量圆弧或多段线弧线段上的距离。
启用命令方法如下。
工 具 栏：“标注”工具栏中的“弧长”按钮 。
菜单命令：“标注 > 弧长”。
命 令 行：dar
----------------------------------------------------------------------------------
连续尺寸

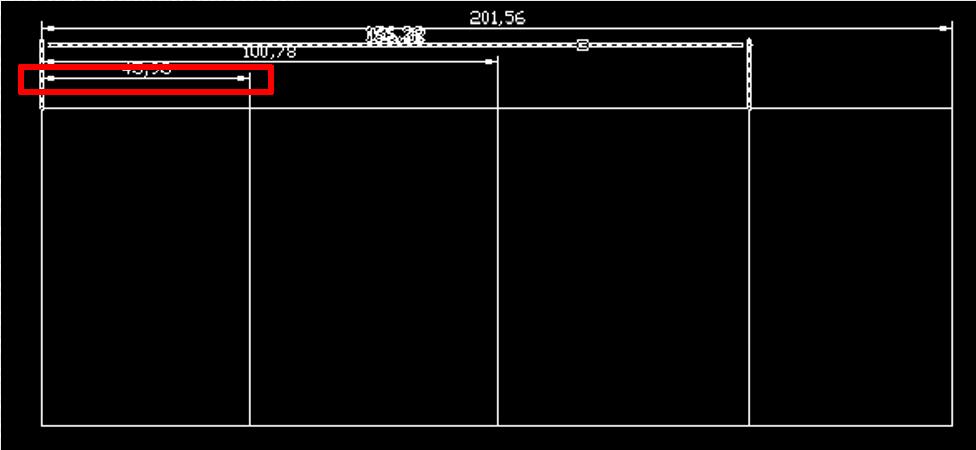

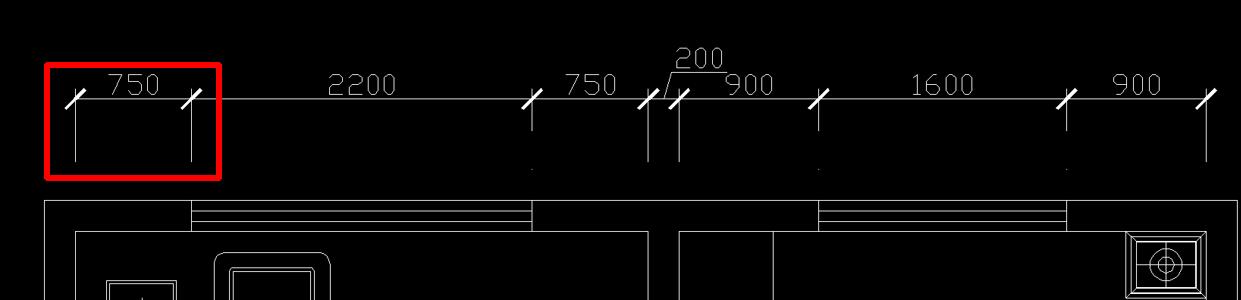

连续尺寸标注是工程制图中比较常用的一种标注方式，它指一系列首尾相连的尺寸标注。
前提有一个尺寸标注,以上一个标注的第二条尺寸界线为出发点，继承了上一个标注的特点
启用命令方法如下。
工 具 栏：“标注”工具栏中的“连续”按钮 。
菜单命令：“标注 > 连续”。
命 令 行：dco
基线尺寸
基线型尺寸标注是指所有的尺寸都从同一点开始标注，它们会将基本尺寸标注中起始点处的尺寸界线作为公用尺寸界线。 启用命令方法如下。先有一个单位的标注
工 具 栏：“标注”工具栏中的“基线”按钮 。
菜单命令：“标注 > 基线”。
命 令 行：dba
