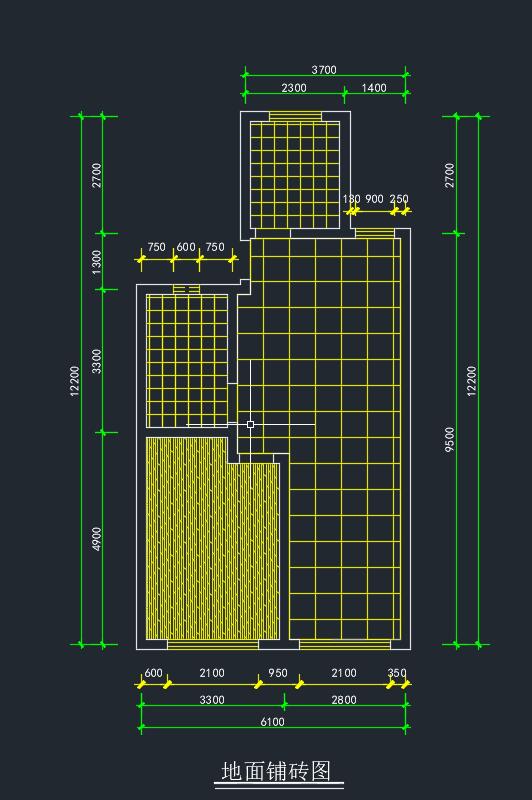

项目内容：绘制一室一厅户型地面铺砖图

要求符合铺装基本规律。客餐厅规格500X500，厨卫300X300，卧室木地板

绘制要点：利用填充命令进行地砖铺设

*地面铺装图3D漫游预览—地面铺装图漫游预览

组织形式：以一个学生为单位完成。

主要任务：通过讲解演示，进行随堂练习，并独立完成基本建筑图形的绘制

1、老师CAD演示；

2、布置本次实践课工作任务和须提交的结果；

3、学生模拟完成绘制基本建筑图形需要的工作程序，教师指导；

4、提交基本建筑图形绘制作业；

5、分组讨论、集中点评。

一、图案填充

启用命令方法如下。

工 具 栏：“绘图”工具栏中的“图案填充”按钮。

菜单命令：“绘图 > 图案填充”。

命 令 行：bh（bhatch）：H

1.选择填充区域

“添加：拾取点”按钮    ：用于根据图中现有的对象自动确定填充区域的边界。该方式要求这些对象必须构成一个闭合区域。

“添加：选择对象”按钮    ：用于选择图案填充的边界对象，该方式需要用户逐一选择图案填充的边界对象，选中的边界对象将变为虚线。

 “删除边界”按钮    ：用于从边界定义中删除以前添加的任何对象。

 2.设置图案样式

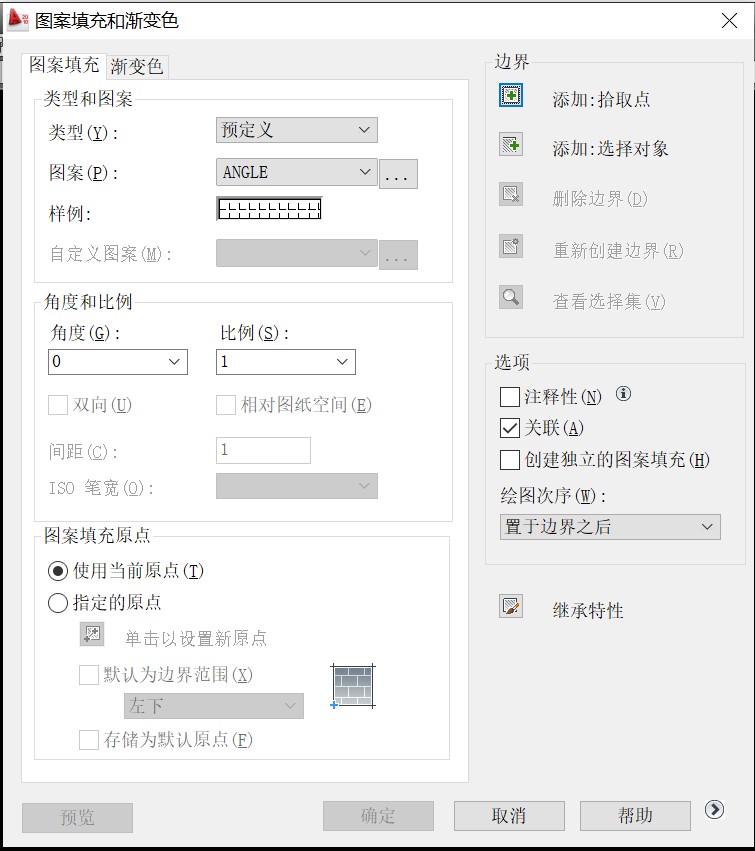

在“图案填充”选项卡中，“类型和图案”选项组可以用来选择图案填充的样式。“图案”下拉列表用于选择图案的样式。所选择的样式将在其下的“样例”显示框中显示出来。

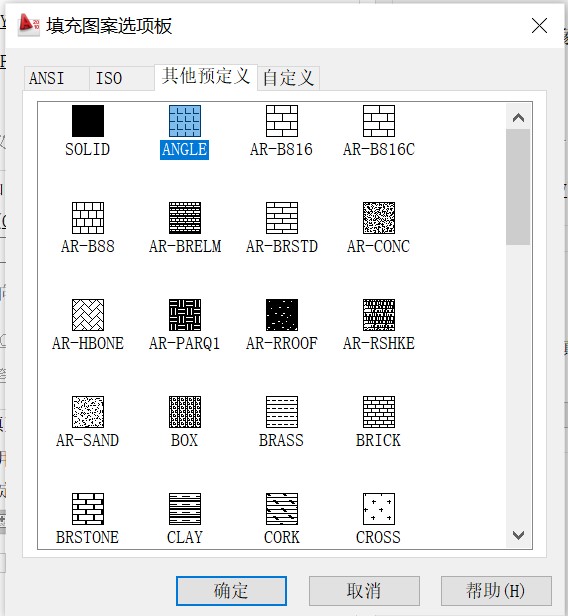

单击“图案”下拉列表框右侧的    按钮或单击“样例”显示框，会弹出“填充图案选项板”对话框，其中列出了所有预定义图案的预览图像。

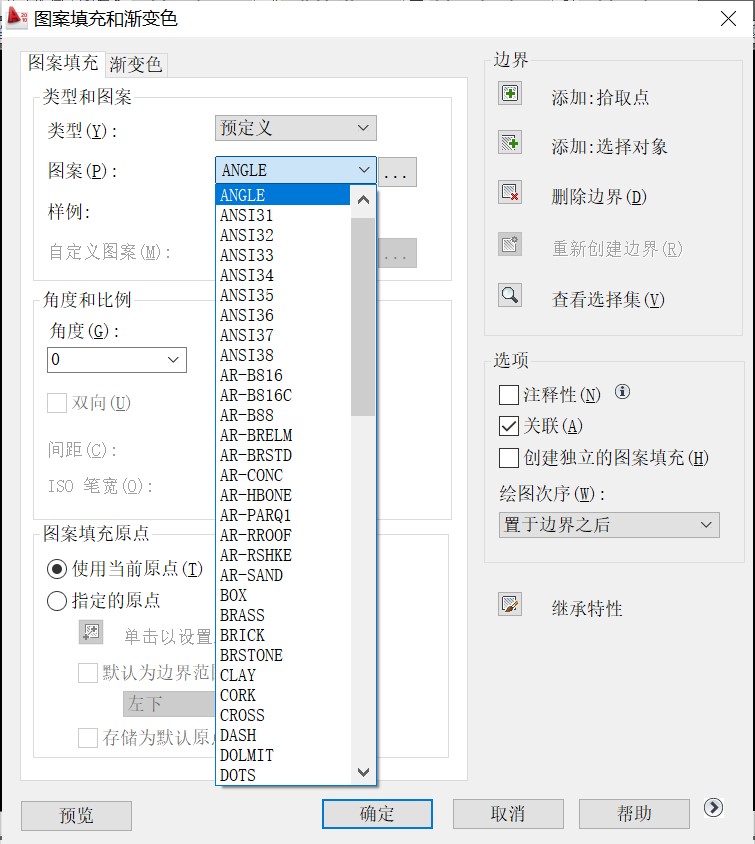

           “图案”下拉列表                              “填充图案选项板”对话框

3.图案填充

依据填充步骤，在提供的图框中分别进行相应的图案填充

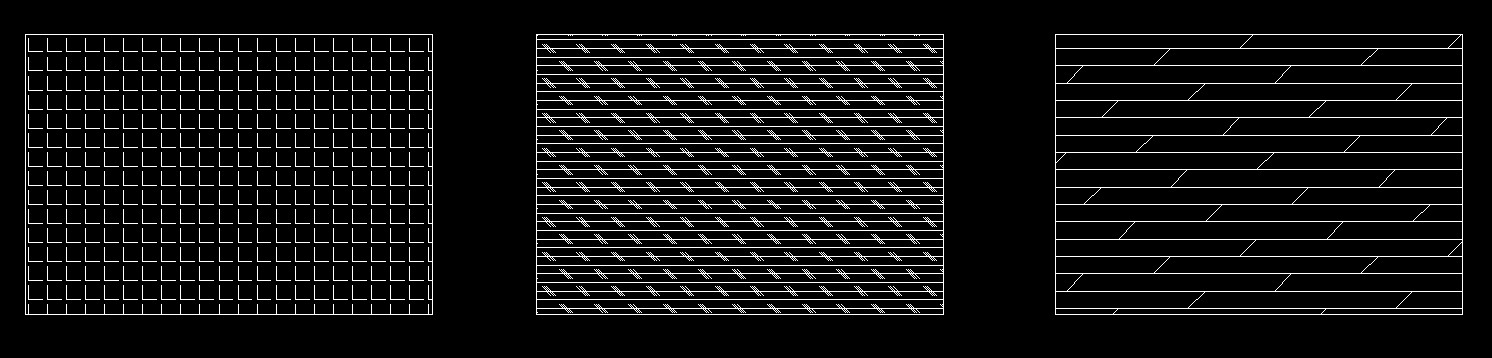

         ANGEL                                CORK                                 DOLMTT

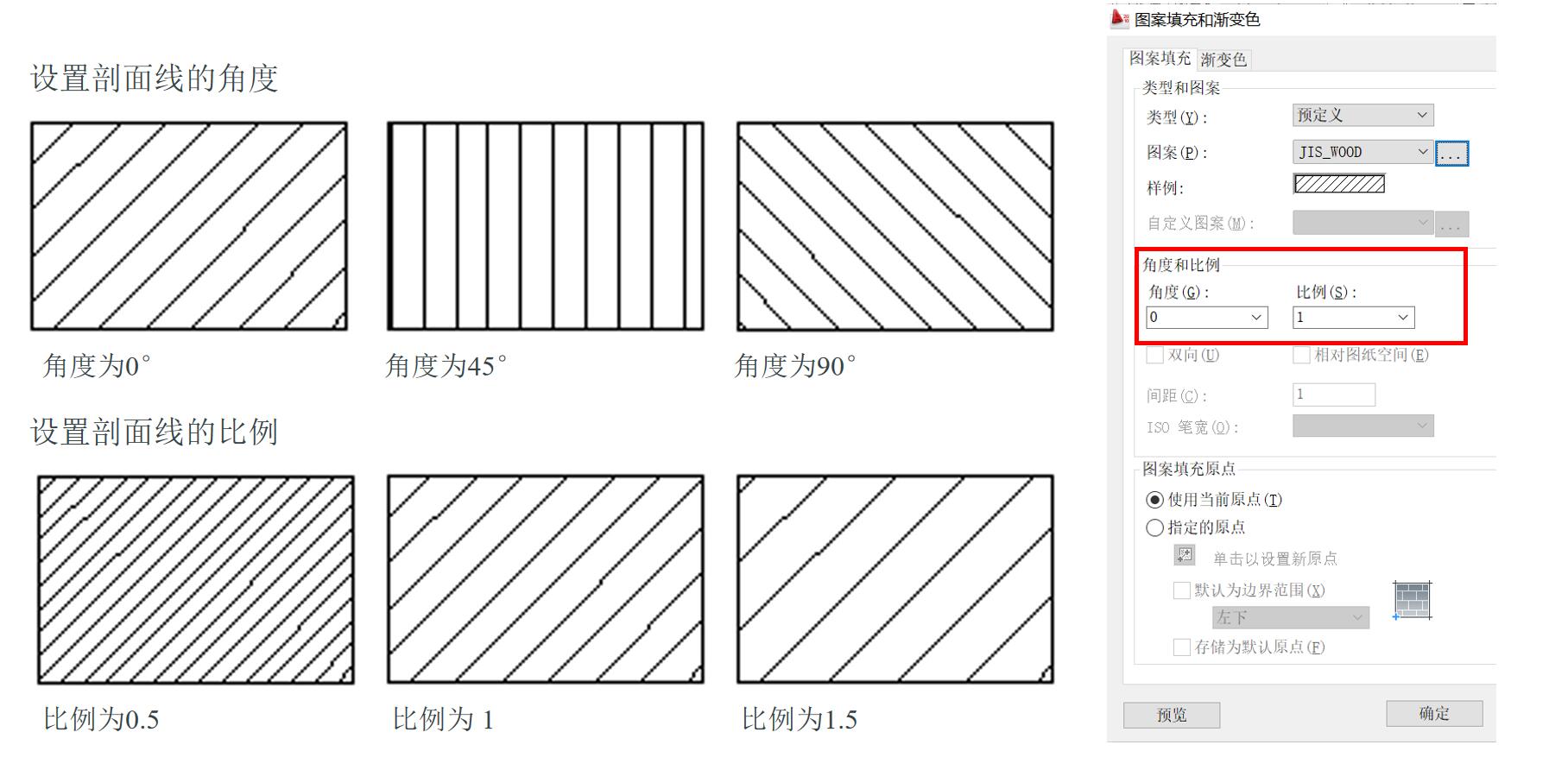

4.设置图案角度与比例

5.设置图案的位置

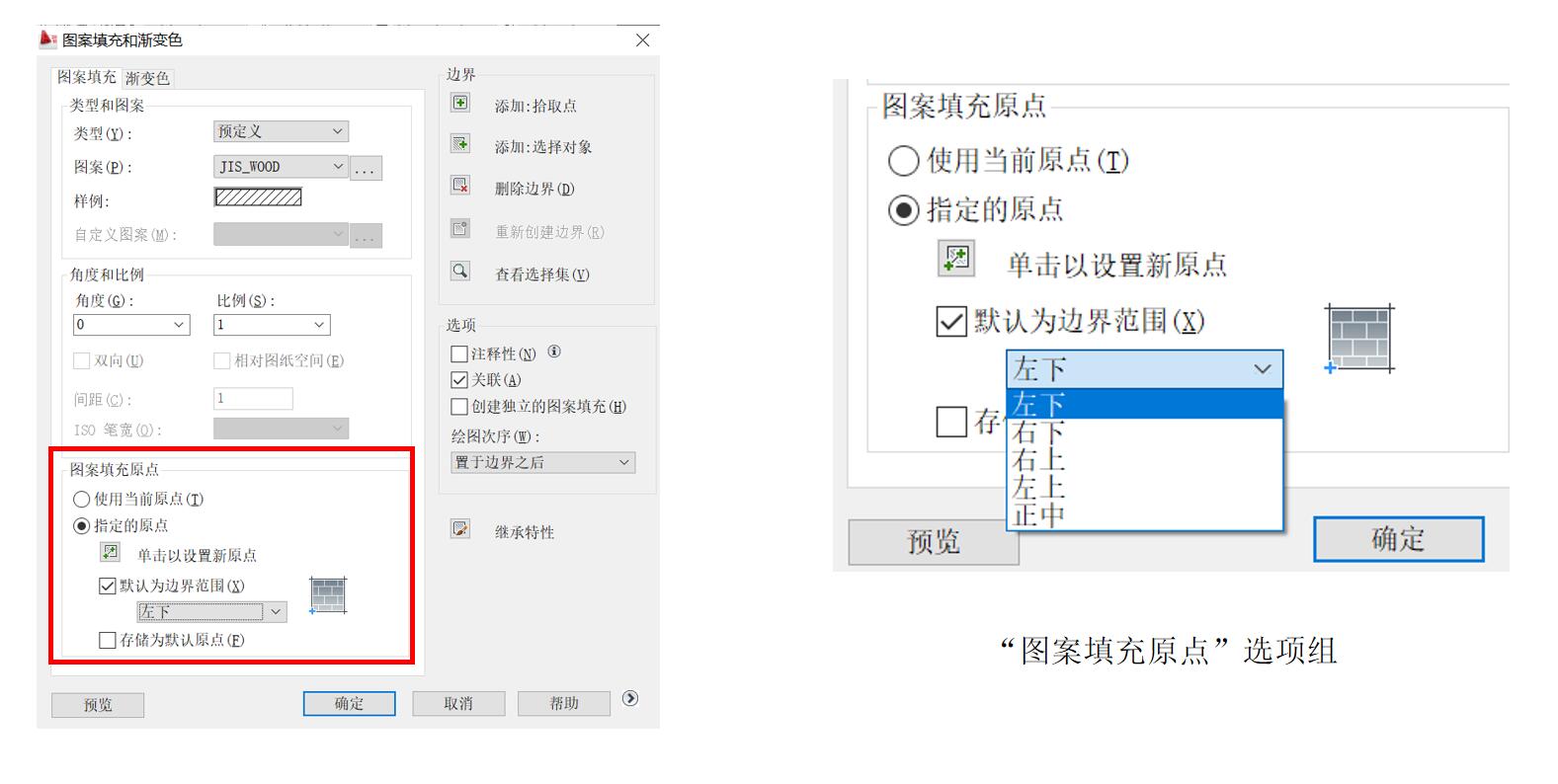

在“图案填充”选项卡中，“图案填充原点”选项组用来控制填充图案生成的起始位置。

6.设置渐变填充

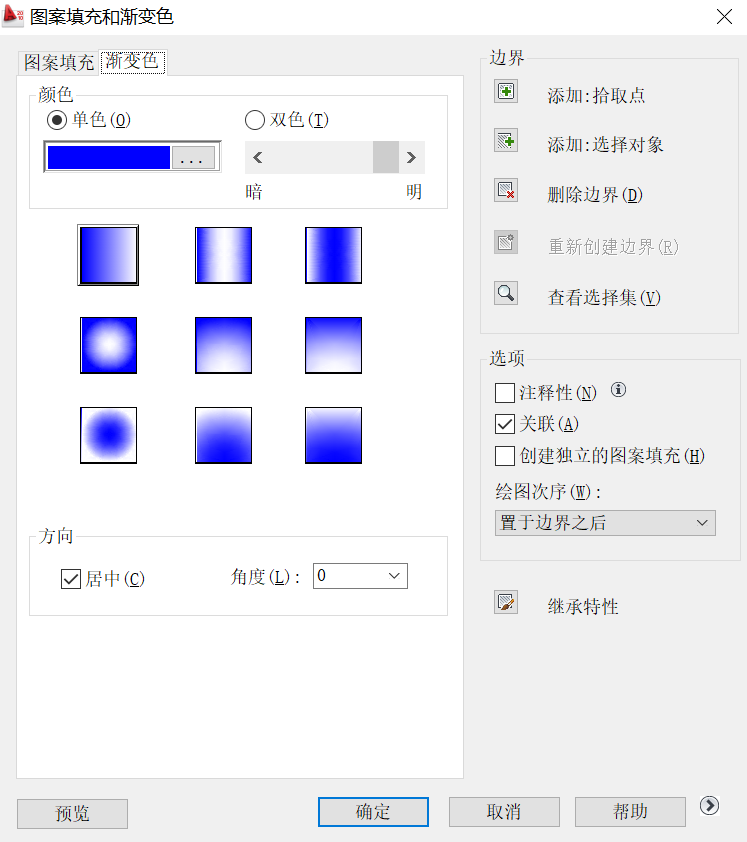

在“图案填充和渐变色”对话框中选择“渐变色”选项卡，可以将填充图案设置为渐变色。

            “渐变色”选项卡

7.编辑图案填充

如果对填充图案感到不满意，用户可随时进行修改。可以使用编辑工具对填充图案进行编辑，也可以使用AutoCAD 提供的对填充图案修改的工具进行编辑。

启用命令方法如下。

工 具 栏：“修改Ⅱ”工具栏中的“编辑图案填充”按钮  。

菜单命令：“修改 > 对象 > 图案填充”。

双击填充对象。

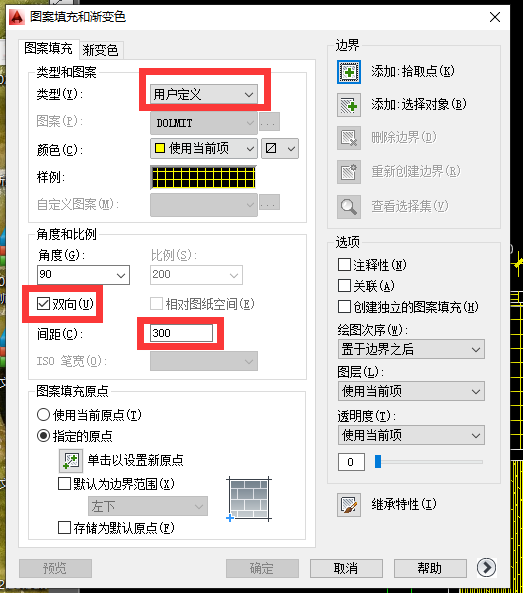

作图思路：
