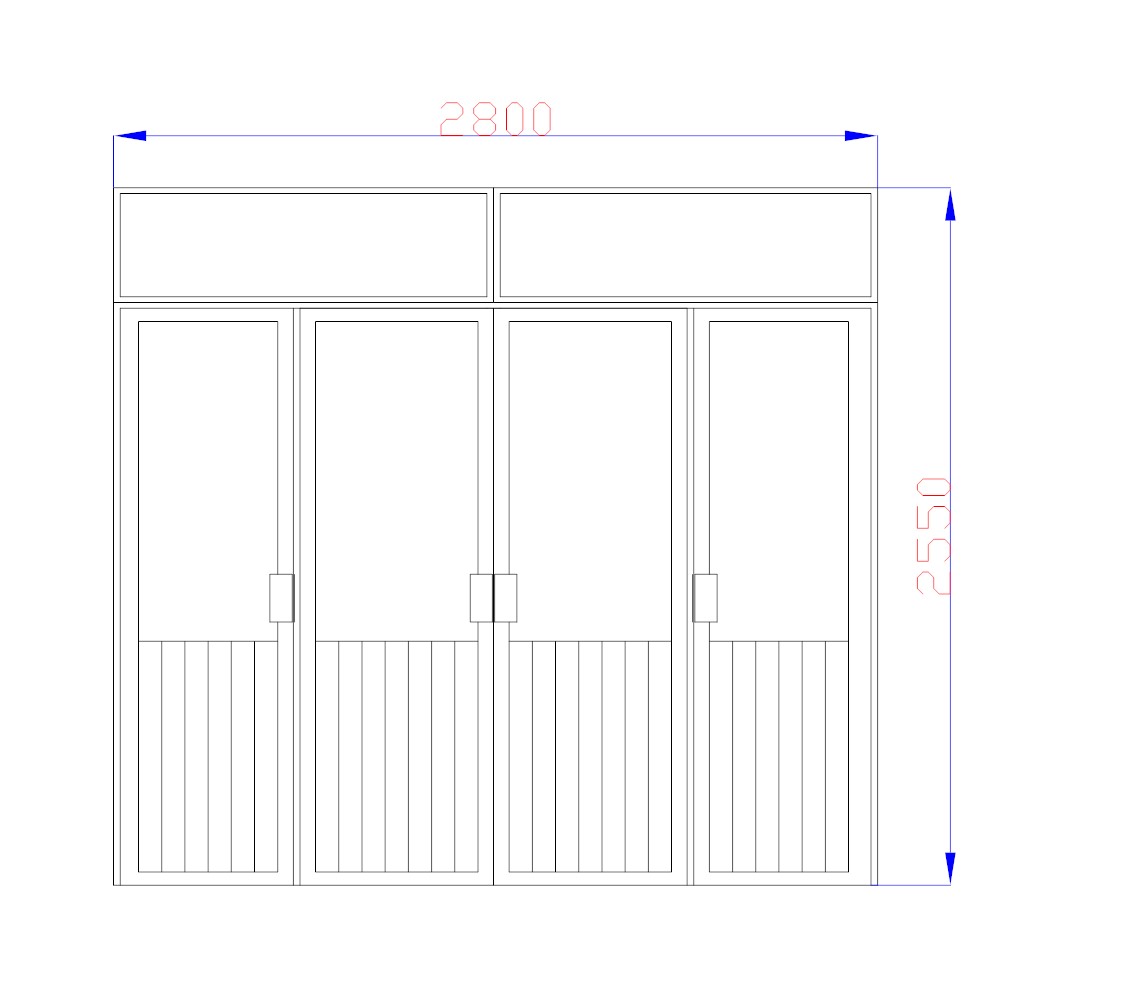

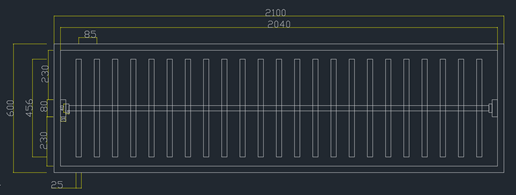

任务内容：绘制衣柜

绘制要点：利用复制、偏移、阵列等工具来绘制衣柜图形

教学方法：

1、老师CAD演示；

2、布置本次实践课工作任务和须提交的结果；

3、学生模拟完成绘制基本建筑图形需要的工作程序，教师指导；

4、提交基本建筑图形绘制作业；

5、分组讨论、集中点评。

组织形式：以一个学生为单位完成。

主要任务：通过讲解演示，进行随堂练习，并独立完成基本建筑图形的绘制

一、选择对象的方式

建立选择集

    对图形进行编辑，首先要选择编辑对象，需要选择一个或多个拟编辑对象，以此来建立选择集。

    实体的选择：选择实体一般有三种方法：单击选取、矩形框选取、快速选择。矩形框选取又分两种不同的方式：窗口方式和交叉方式。其中单击选取、矩形框选取两种方法最为常用。

    进入选择状态时，光标变成小方格。当对象被选中时，该实体将呈高亮显示，即组成实体的边界轮廓线变成虚线，与其他未被选中的实体以示区别。

    取消选取：按Esc即可，单个取消“Shift键＋单击点取”。

1、点选（单击选择）

定义：用鼠标点击进行选择对象

技巧：按住Shift键点击可以减选对象

2、框选

定义：用鼠标拖动出选择区进行选择对象

分类：1、窗口选择

                 作用：选择选择区框完的对象

                 操作：用鼠标从左向右拖动

            2、交叉窗口选择

                 作用：选择选择区碰到的对象

                 操作：用鼠标从右向左拖动

3、快速选择

作       用：以对象的特点进行选择对象

命令位置：直接在屏幕上单击右键选择“快速选择”或工具快速选择

4、选择快捷键

Ctrl+A   选择 全部对象

Esc        取消所有选择对象

5、删除图形对象

命令： erase作用：删除对象操作方法：1、执行命令

 2、选择要删除的对象，右键

二、具有复制作用的编辑工具

复制对象 co

镜像对象 mi

偏移对象 o

阵列对象 ar

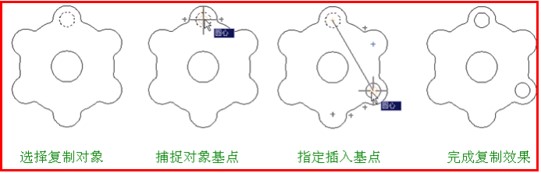

1、复制对象

可以对已有的对象复制出副本，并放置到指定的位置。

工 具 栏：“修改”工具栏中的“复制”按钮  。

菜单命令：“修改 > 复制”。

命 令 行：copy

操作方法：     1、执行命令

  2、选择复制的对象，右键

 3、选择复制对象移动的开始点和结束点

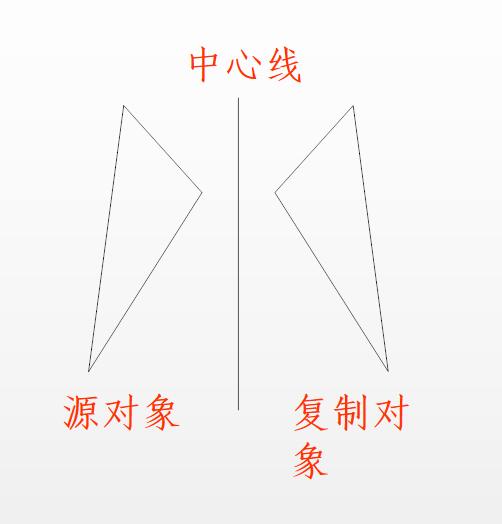

2、镜像对象

可以将对象以镜像线对称复制

工 具 栏：“修改”工具栏中的“镜像”按钮  。

菜单命令：“修改 > 镜像”。

           命 令 行：mi（mirror）

    操作方法：1、执行命令

                    2、选择要镜像的对象，右键

                    3、选择镜像中心线上的任意两点

                   4、选择是/否删除源对象

3、偏移对象

利用“偏移”命令可以绘制一个与原图形相似的新图形。

可以进行偏移操作的对象有直线、圆弧、圆、二维多段线、椭圆、椭圆弧、构造线、射线和样条曲线等，可以对指定的直线、圆弧、圆等对象作同心偏移复制

启用命令方法如下。

工 具 栏：“修改”工具栏中的“偏移”按钮

菜单命令：“修改 > 偏移”

命 令 行：o（offset）

4、列阵对象

利用“阵列” 命令可以绘制多个相同图形对象的矩形方阵或环形方阵。

启用命令方法如下。

工 具 栏：“修改”工具栏中的“阵列”按钮  。

菜单命令：“修改 > 阵列”。

命 令 行：ar（array）

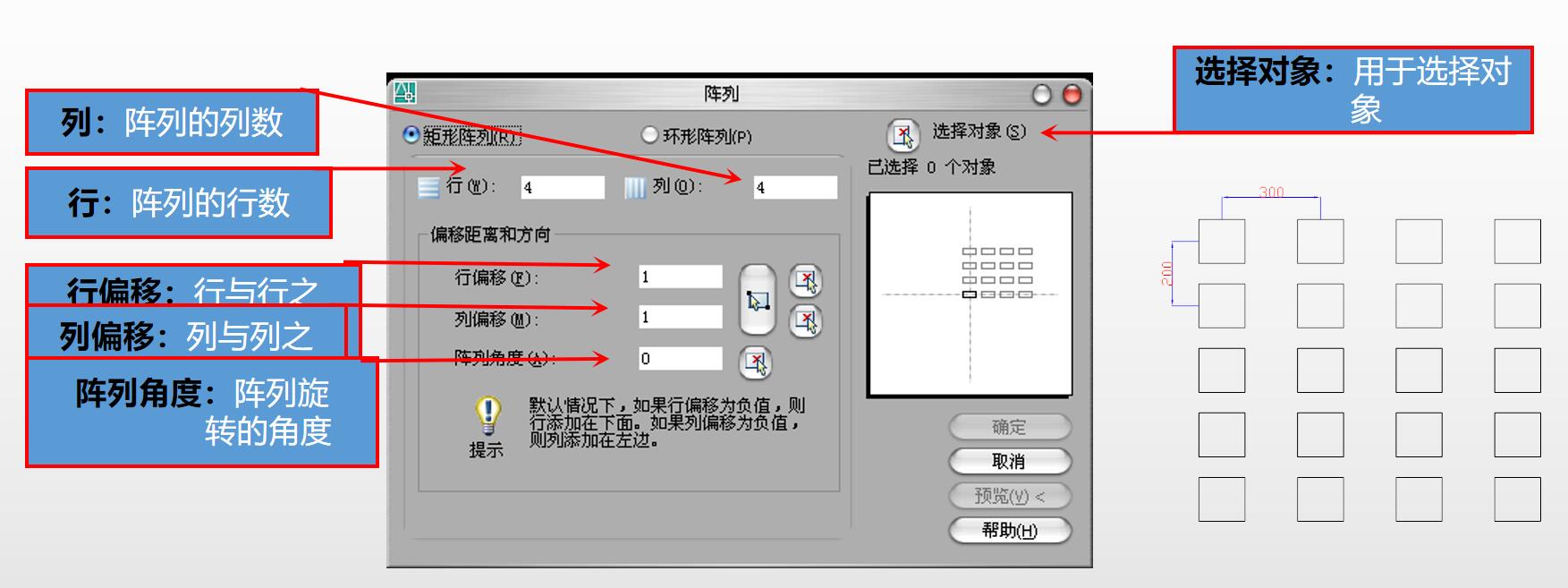

矩形阵列，用户需要指定行和列的数目、行或列之间的距离以及阵列的旋转角度。

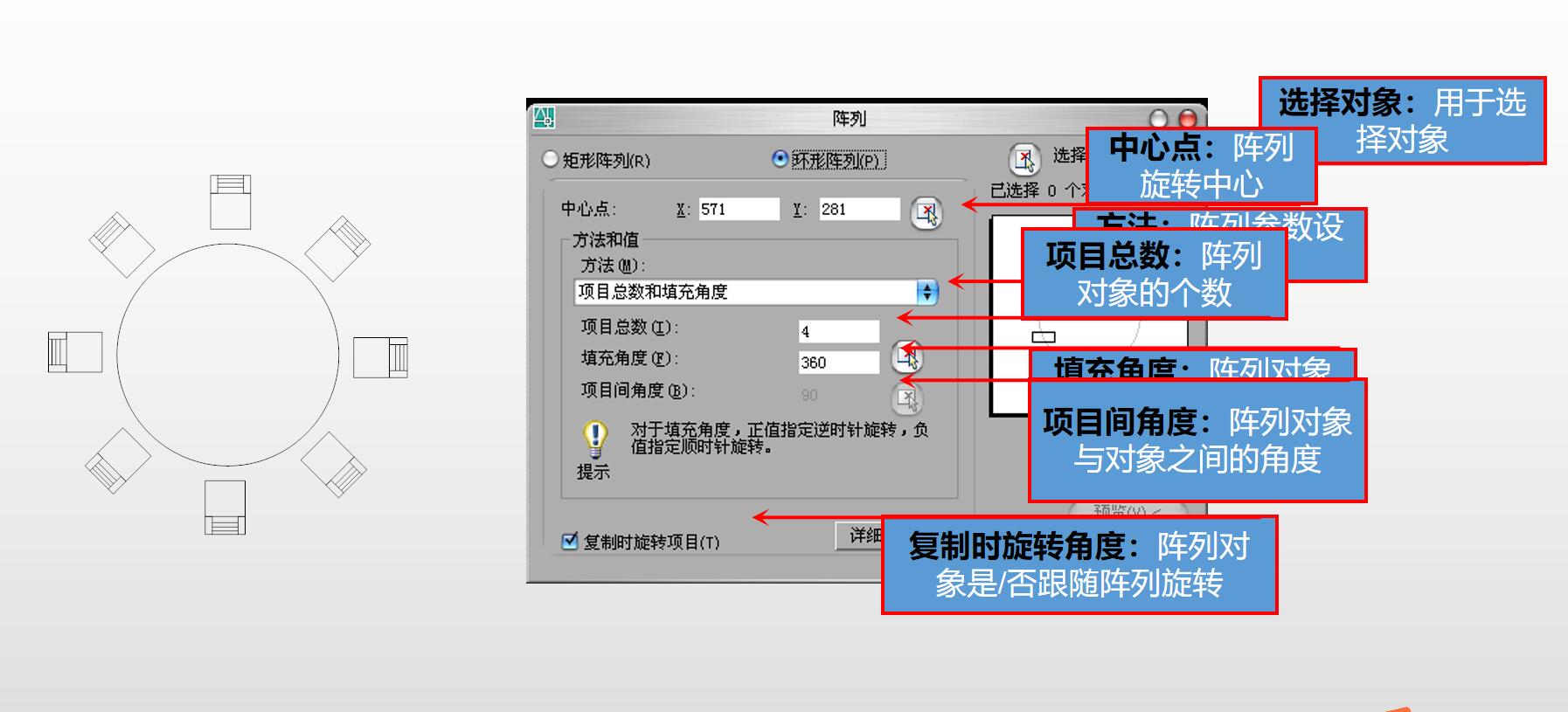

环形阵列，用户需要指定复制对象的数目以及对象是否旋转。
