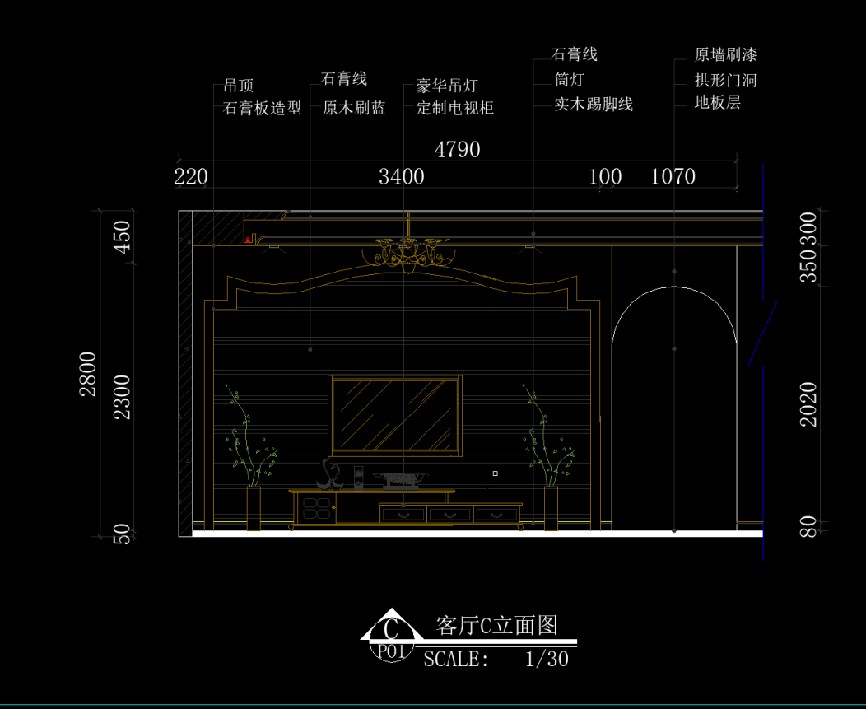

任务内容：绘制一室一厅户型墙体
绘制要点：利用多线绘制墙体和窗体图形
*户型3D漫游查看—户型3D漫游查看
组织形式：以一个学生为单位完成。
主要任务：通过讲解演示，进行随堂练习，并独立完成基本建筑图形的绘制
1、老师CAD演示；
2、布置本次实践课工作任务和须提交的结果；
3、学生模拟完成绘制基本建筑图形需要的工作程序，教师指导；
4、提交基本建筑图形绘制作业；
5、分组讨论、集中点评。
一、 绘制多段线
多段线是由线段和圆弧构成的连续线条，是一个单独的图形对象。
在绘制过程中，用户可以设置不同的线宽，这样便可绘制锥形线。
启用命令方法如下。
工 具 栏：“绘图”工具栏中的“多段线” 按钮 。
菜单命令：“绘图 > 多段线”。
命 令 行：pl（pline）。
随堂练习：
利用多段线工具，设置线宽，绘制粗线

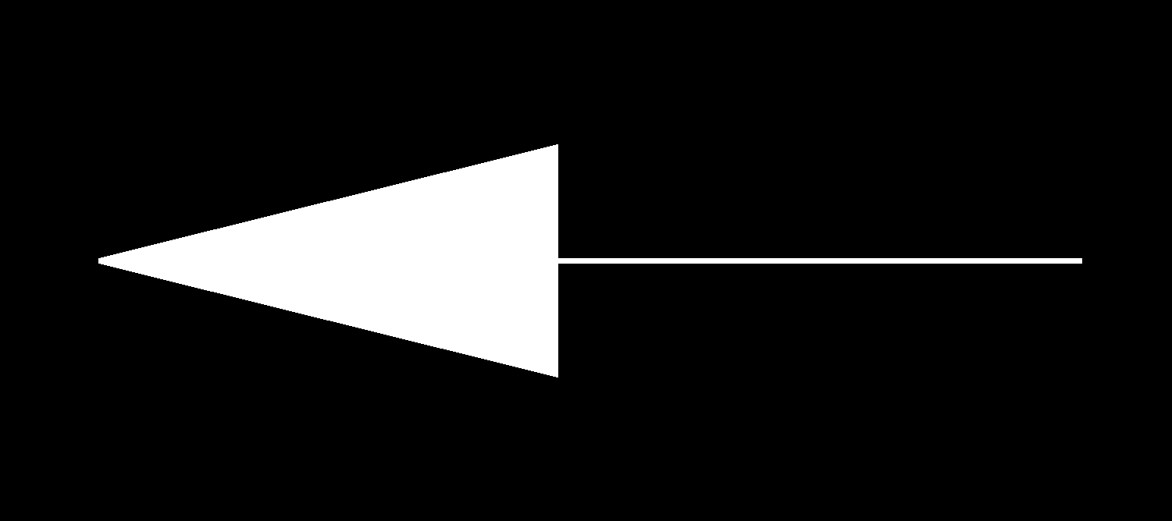

利用多段线工具，绘制锥形线
二、云线
命 令：revcloud
命令位置：绘图云线
定 义：一条由圆弧组成的线条
绘制方法：执行命令后，直接用鼠标在视图中移动绘制
选 项：1、弧长(A)：设置组成云线的最大弧长和最小弧长
2、对象(O)：将其它线条转换为云线
三、样条曲线
样条曲线是由多条线段光滑过渡组成的，其形状是由数据点、拟合点及控制点来控制的。
启用命令方法如下。
工 具 栏：“绘图”工具栏中的“样条曲线”按钮 。
菜单命令：“绘图 > 样条曲线”。
命 令 行：spl（spline）。
绘制方法：直接用鼠标点击进行绘制
四、绘制多线
1.绘制多线
多线是指多条相互平行的直线。
在绘制过程中，用户可以编辑和调整平行直线之间的距离、线的数量、线条的颜色和线型等属性。
启用命令方法如下。
菜单命令：“绘图 > 多线”。
命 令 行：ml（mline）。
绘制方法：和直线一样，（只不无过多线绘制出来的是多条平等直线）

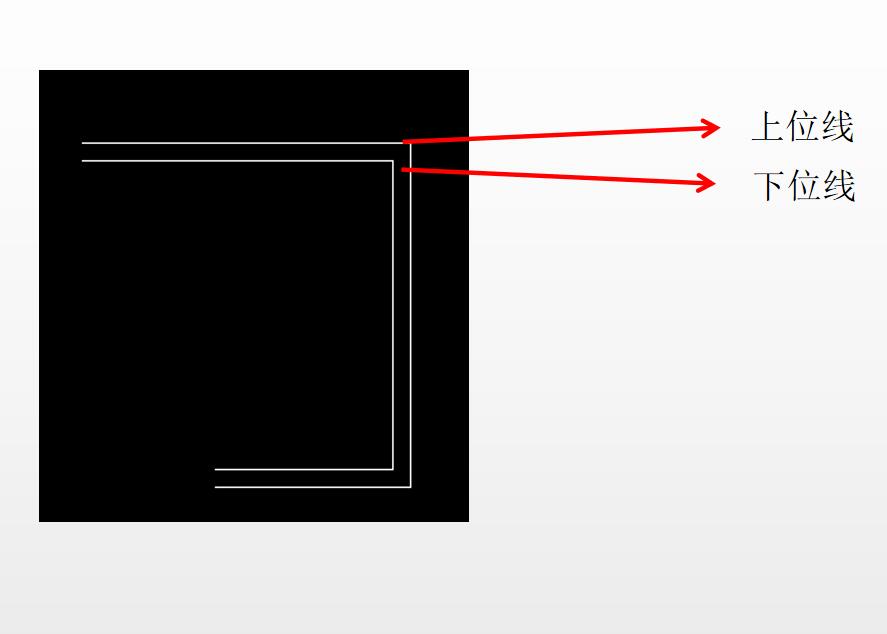

选项：1、对正(J)：设置多线与捕捉辅助线的对齐方式
①上：设置多线的上面一条线对齐捕捉的辅助线
②无：设置多线的中间一条线对齐捕捉的辅助线
③下：设置多线的下面一条线对齐捕捉的辅助线
2、比例(S)：设置多线之间的宽度
3、样式(ST)：选择绘制多线所使用的样式

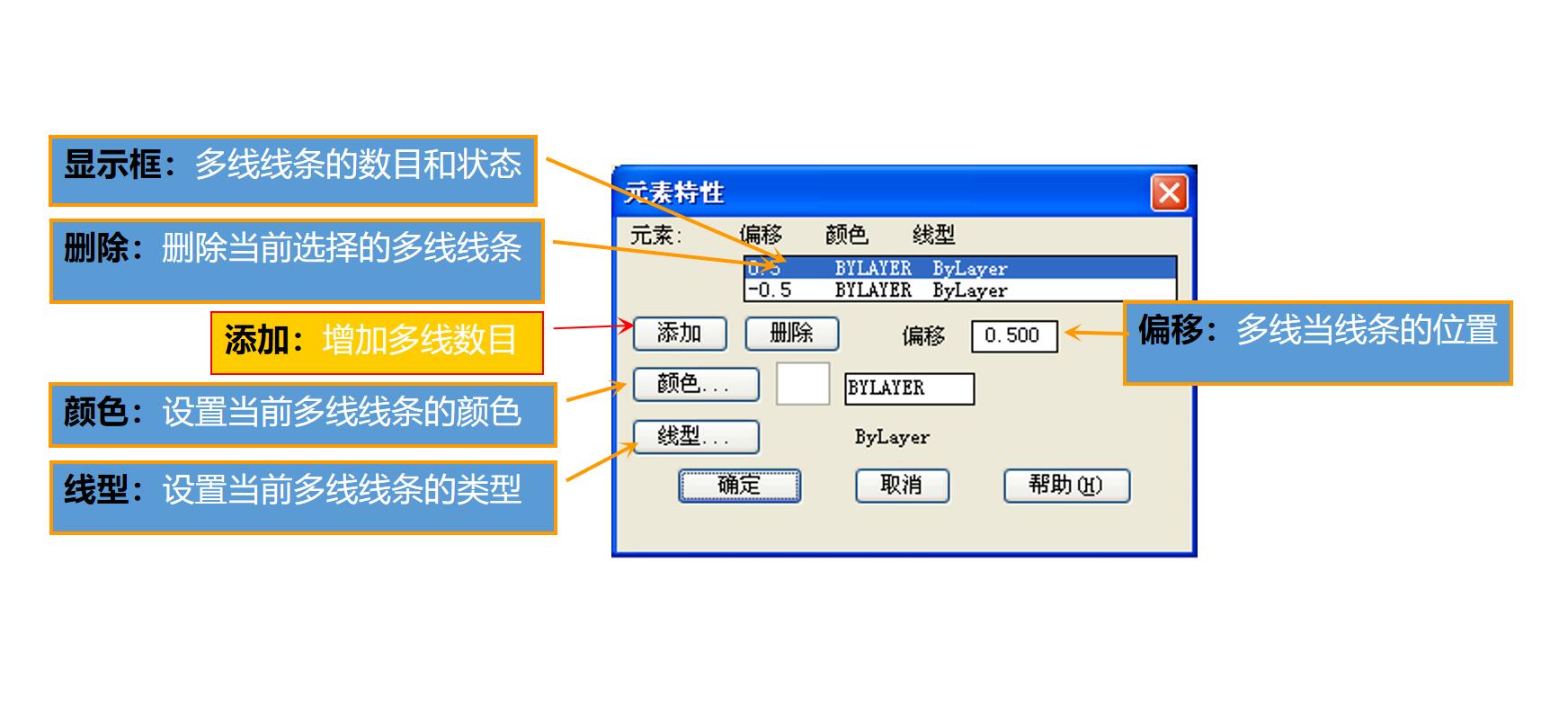

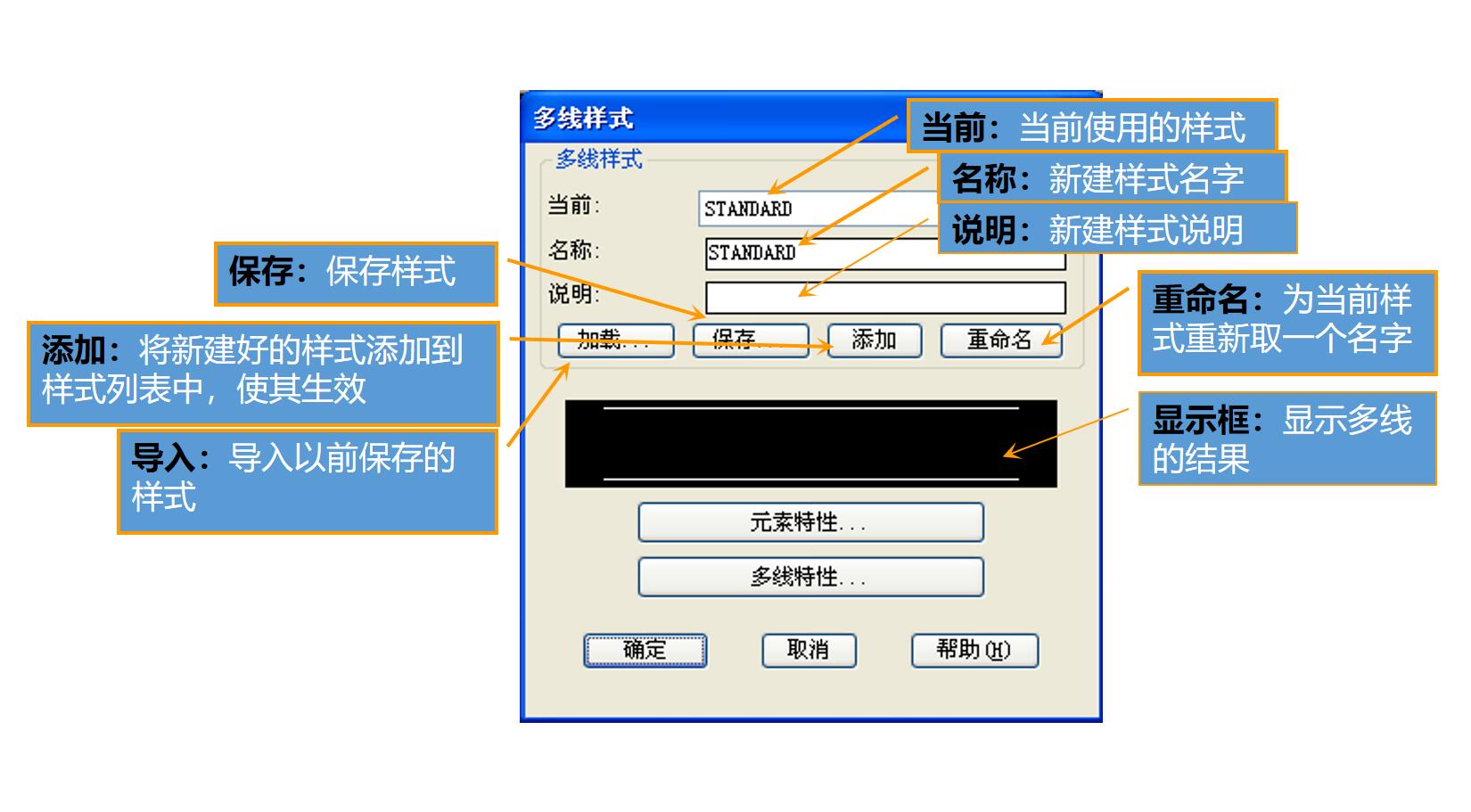

2.多线样式

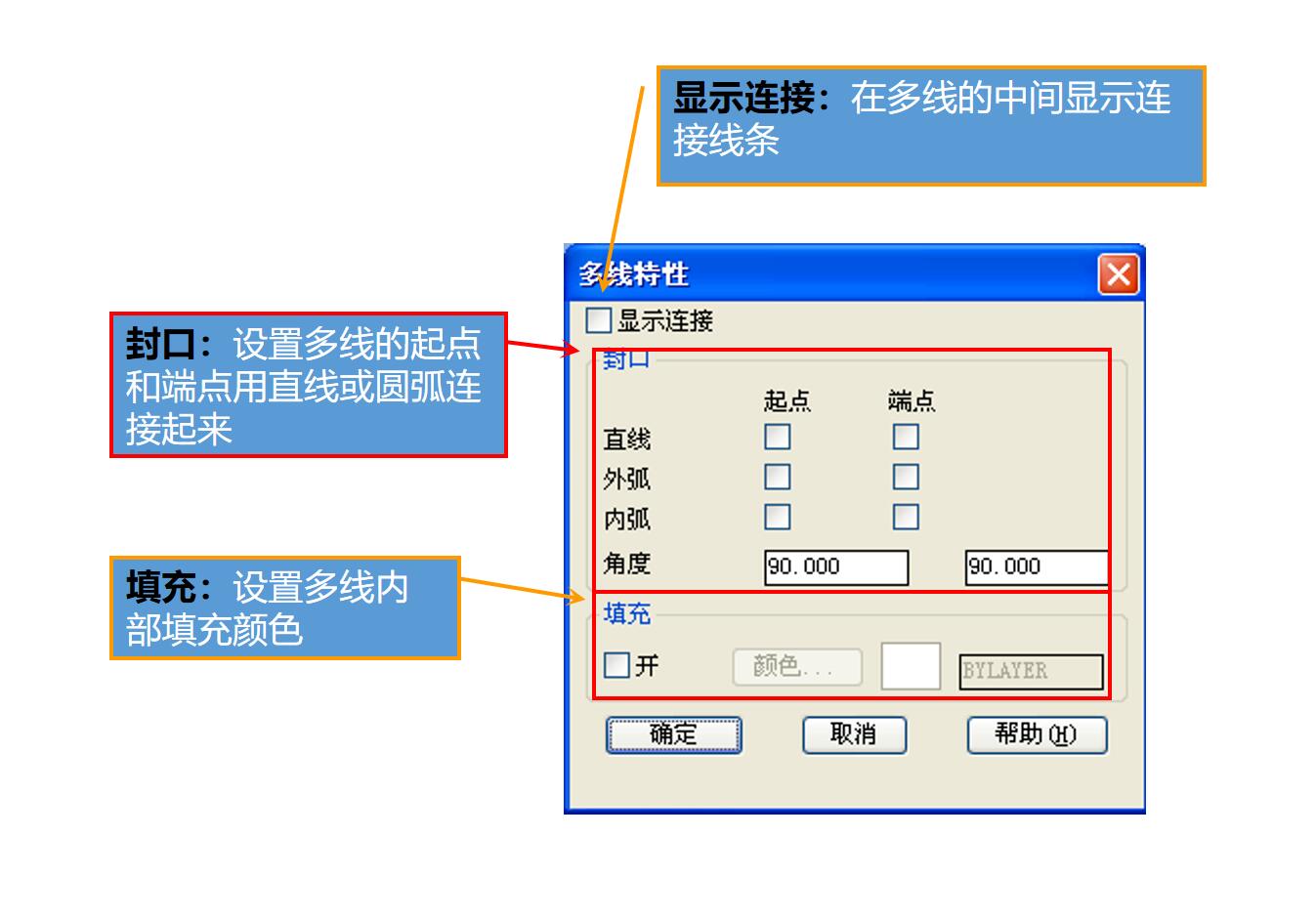

多线的样式决定多线中线条的数量、线条的颜色和线型以及直线间的距离等。用户还能指定多线封口的形式为弧形或直线形。根据需要可以设置多种不同的多线样式。
启用命令方法如下。
菜单命令：“格式 > 多线样式”。
命 令 行：mlstyle。
3.多线编辑
用户可以对已经绘制的多线进行编辑，修改其形状。
启用命令方法如下。
菜单命令：“修改 > 对象 > 多线”。
命 令 行：mledit。

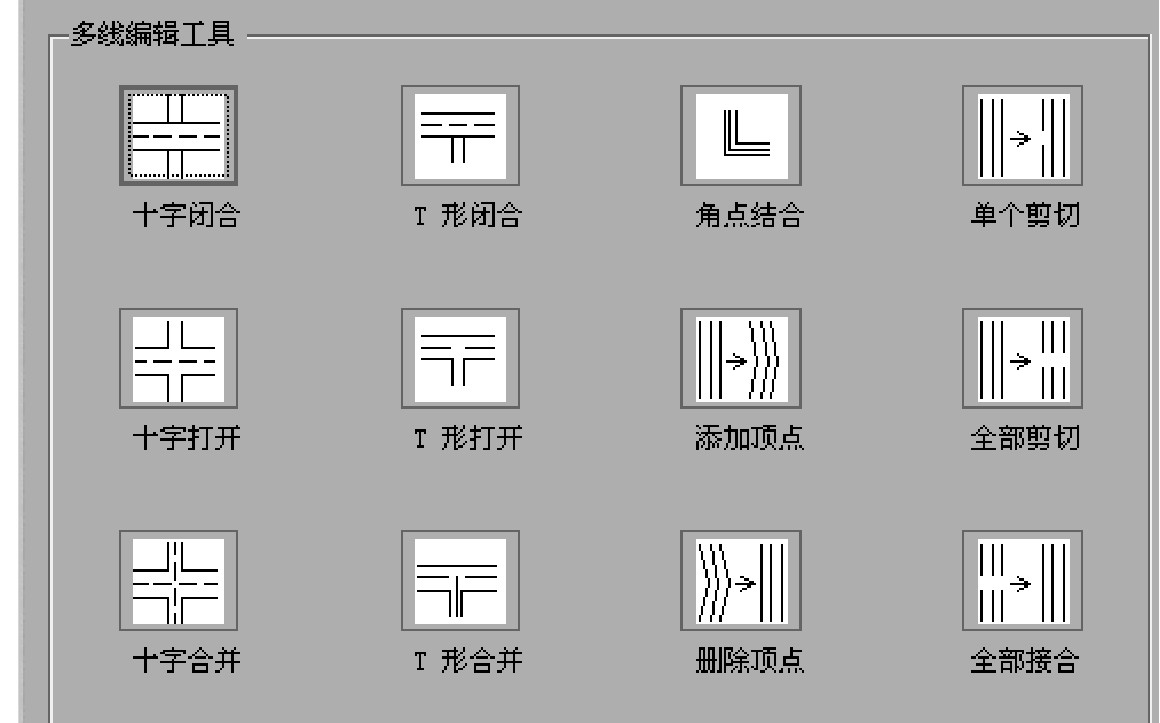

该对话框以下四列显示样例图像：
1.第一列处理十字交叉的多线；
2.第二列处理 T形相交的多线；
3.第三列处理角点连接和顶点；
4.第四列处理多线的剪切或接合。

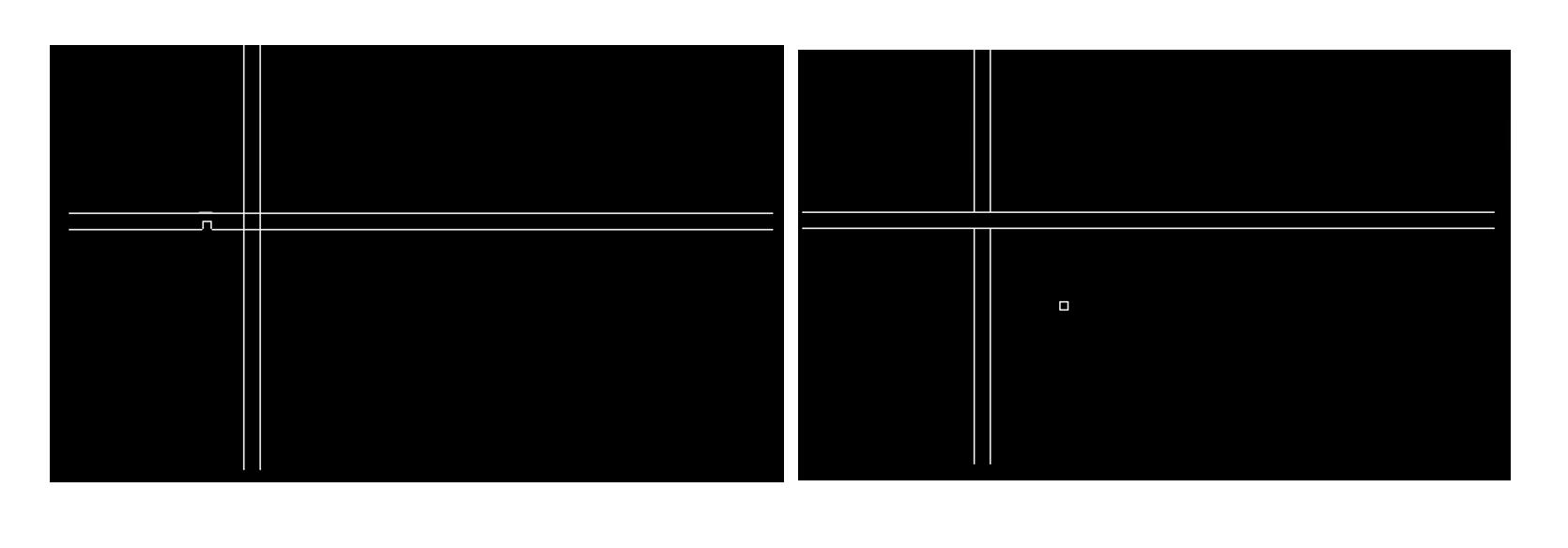

（一）十字闭合
用于在两条多线之间创建闭合的十字交点。
特点：第一条多线将被断开，而第二条多线保持原状。
（二）十字打开
用于在两条多线之间创建打开的十字交点。
特点：第一条多线的所有元素将被断开，第二条多线外部元素被断开而内部元素保持原状。
（三）十字合并
用于在两条多线之间创建合并的十字交点。
特点：选择多线的次序并不重要，因为两条多线外部元素都将被断开而内部元素保持原状。

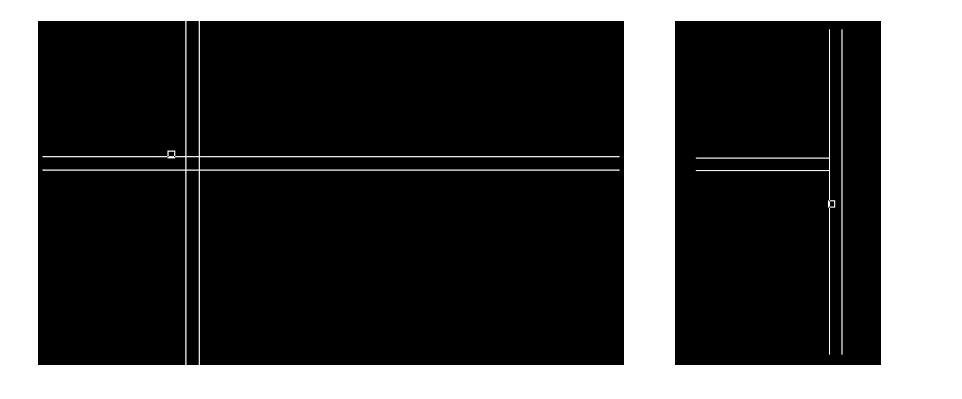

（四）T 形闭合
用于在两条多线之间创建闭合的 T 形交点。
特点：第一条多线被修剪或延伸到与第二条多线的外线相交，第二条多线保持原状。
(五) T 形打开
用于在两条多线之间创建打开的 T 形交点。
特点：第一条多线的所有元素将被断开，从而与第二条多线的外线呈交汇性的相交，但第二条多线的内部元素保持原状，两条多线的内部元素不相交。

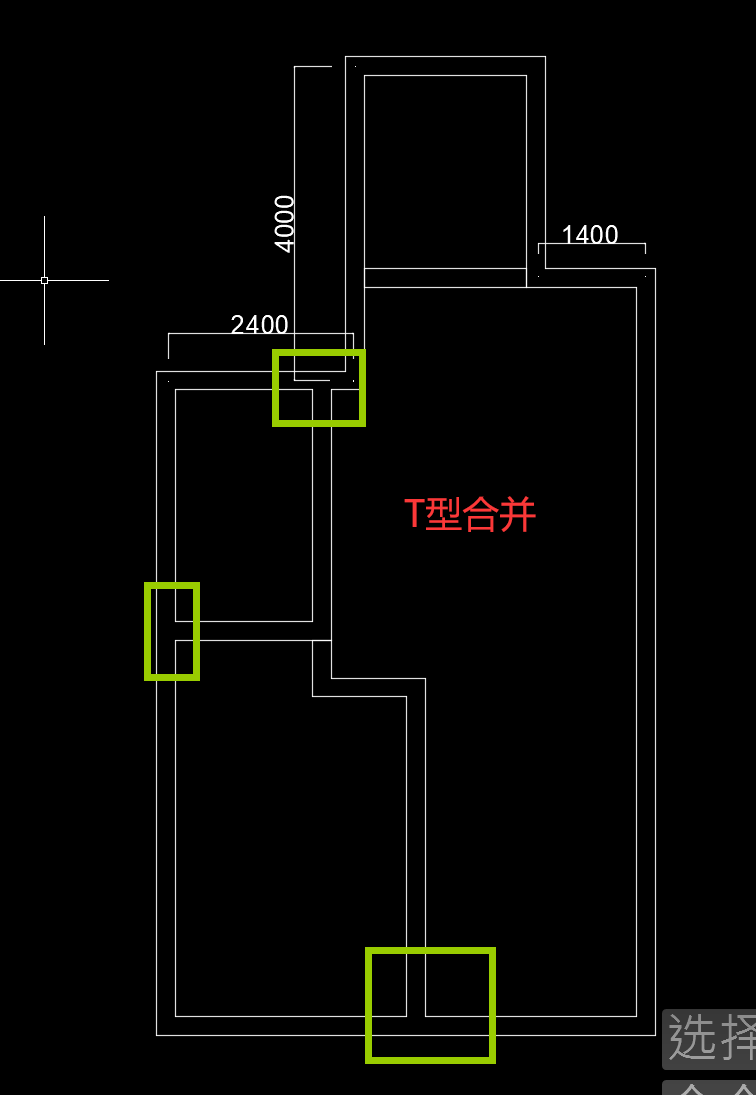

（六）T 形合并
用于在两条多线之间创建合并的 T 形交点。
特点：第一条多线的所有元素将被断开，从而与第二条多线呈交汇性的相交，且两条多线的内部元素相交。
（七）角点结合
特点：CAD 将多线修剪或延伸到它们的交点处。
（八）添加顶点
用于向多线上添加一个顶点。
（九）删除顶点
用于从多线上删除一个顶点。
（十）单个剪切
用于剪切多线上的选定元素。
（十一）全部剪切
将多线剪切为两个部分。
（十二）全部接合
用于将已被剪切的多线线段重新接合起来。
注意：1.多线是一个完整的整体，要编辑它必须先分解，或者用它自己的编辑命令。
2.设置多线比例绘制墙体时，一般墙体的宽度为240MM，厨房、卫生间的宽度为120MM。

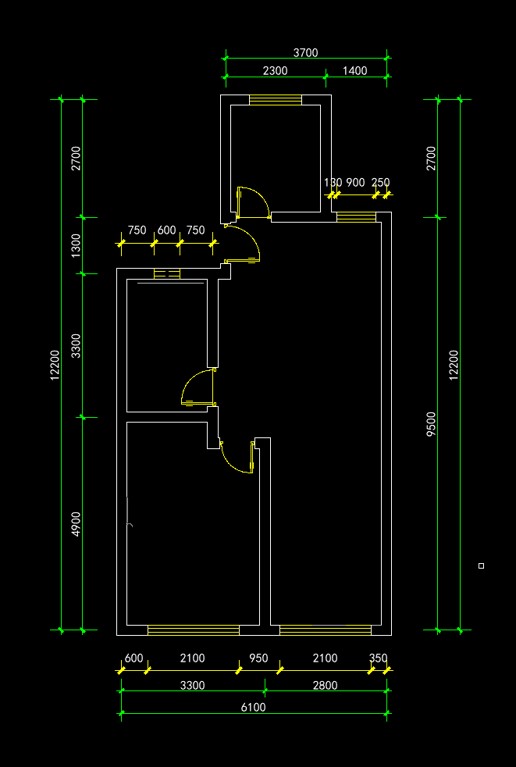

项目内容：绘制一室一厅户型墙体
做图步骤：
设置单位
设置图层

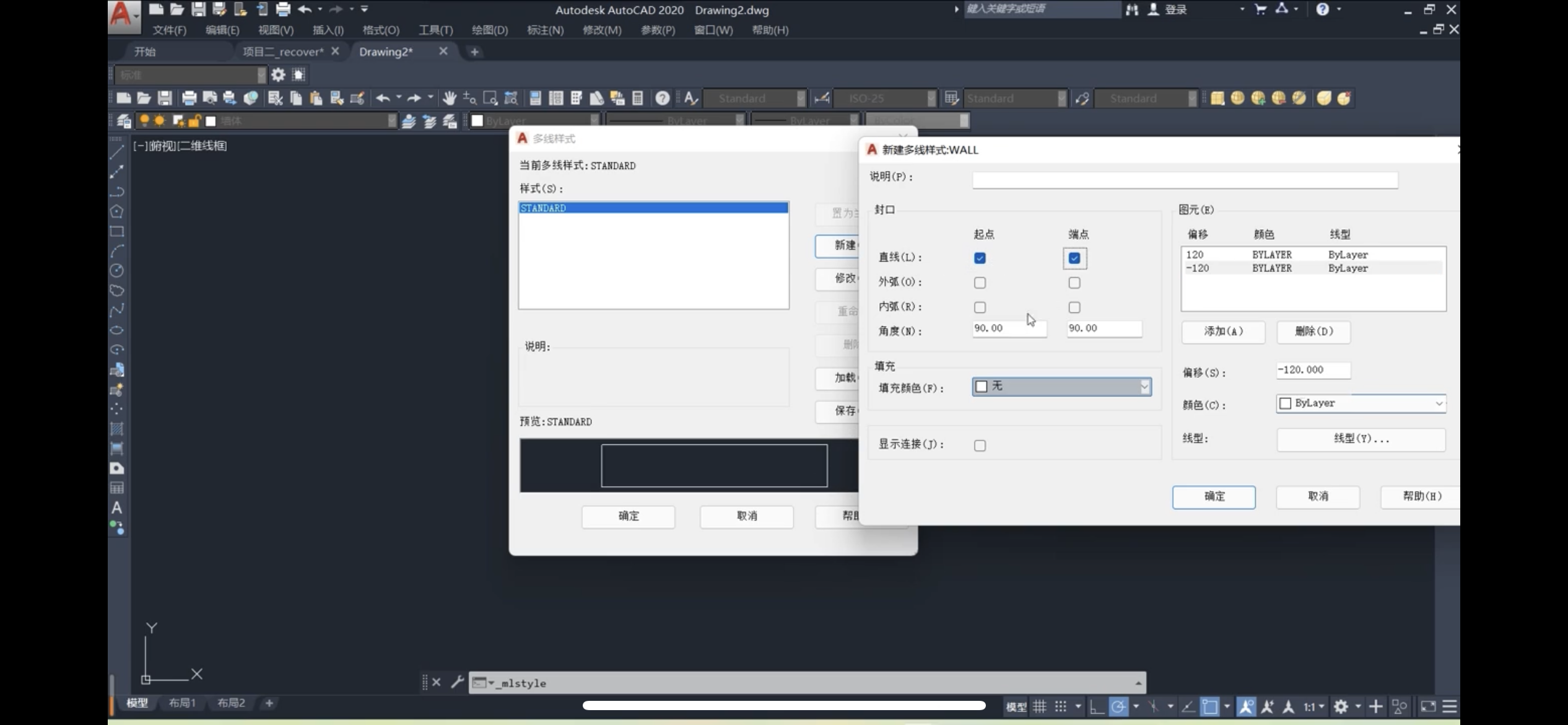

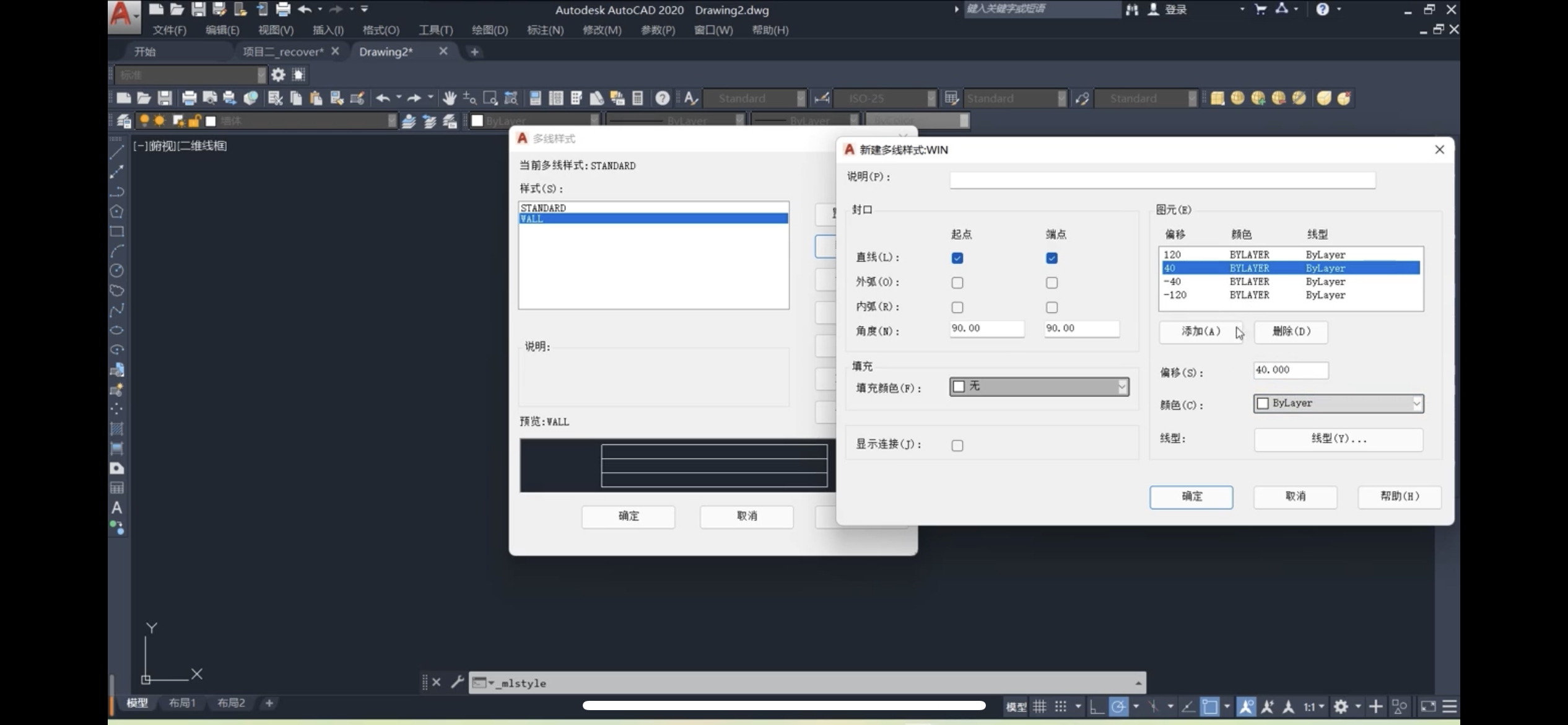

3.多线样式：墙体和窗体

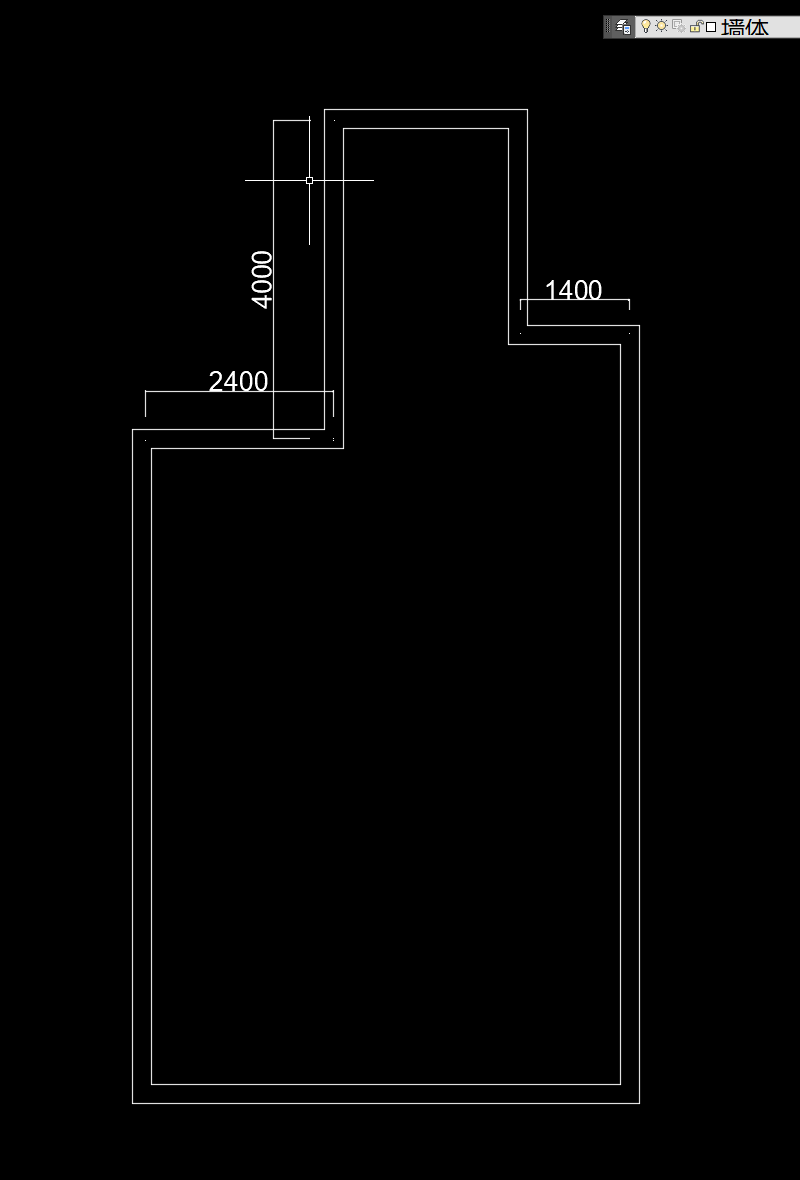

4.绘制外墙体
命令ml，选择“对正”J,选择“无”，选择比例S,输入新的比例值1；
选择“样式”选项ST,输入新的多线样式墙体

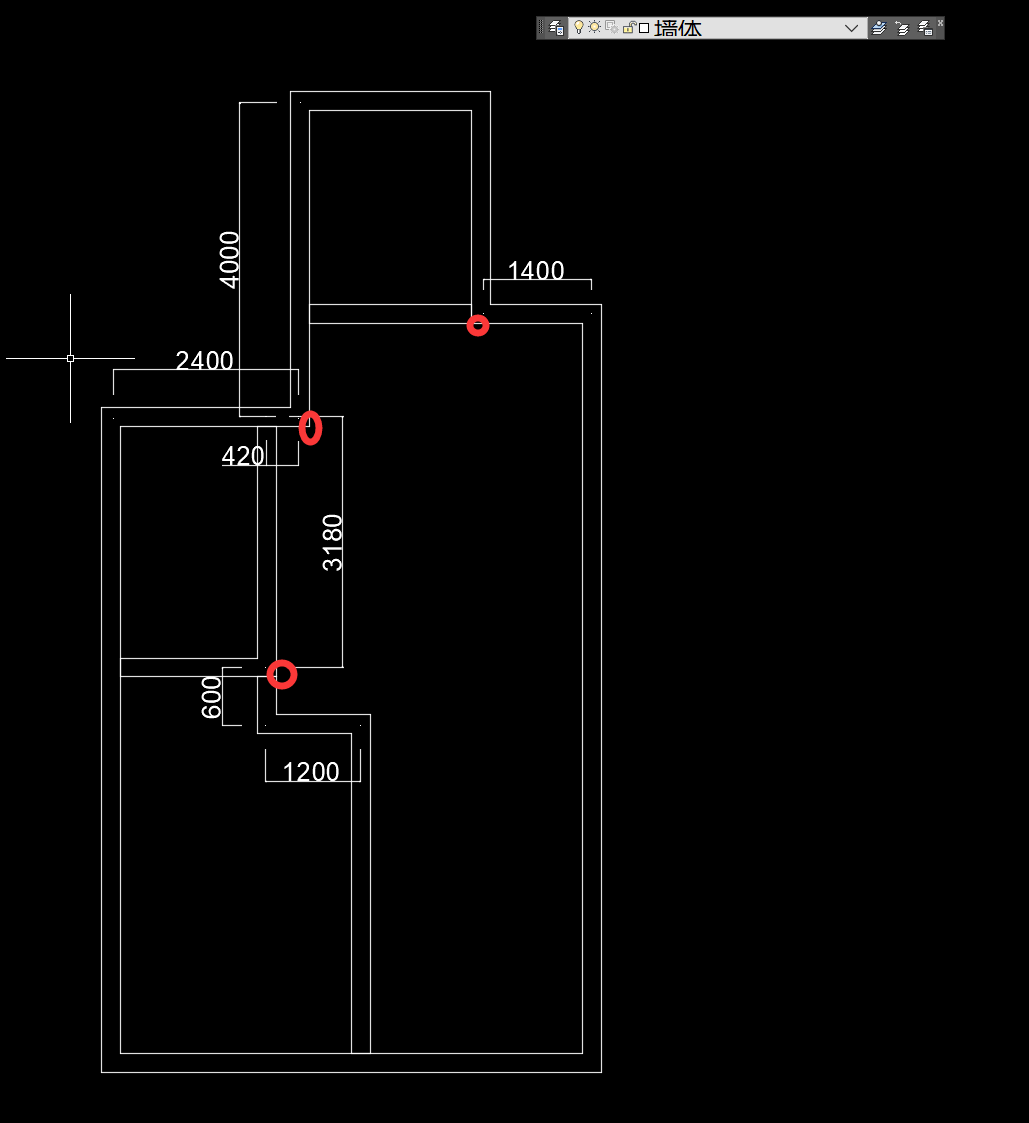

5.绘制内墙
6.修剪墙体

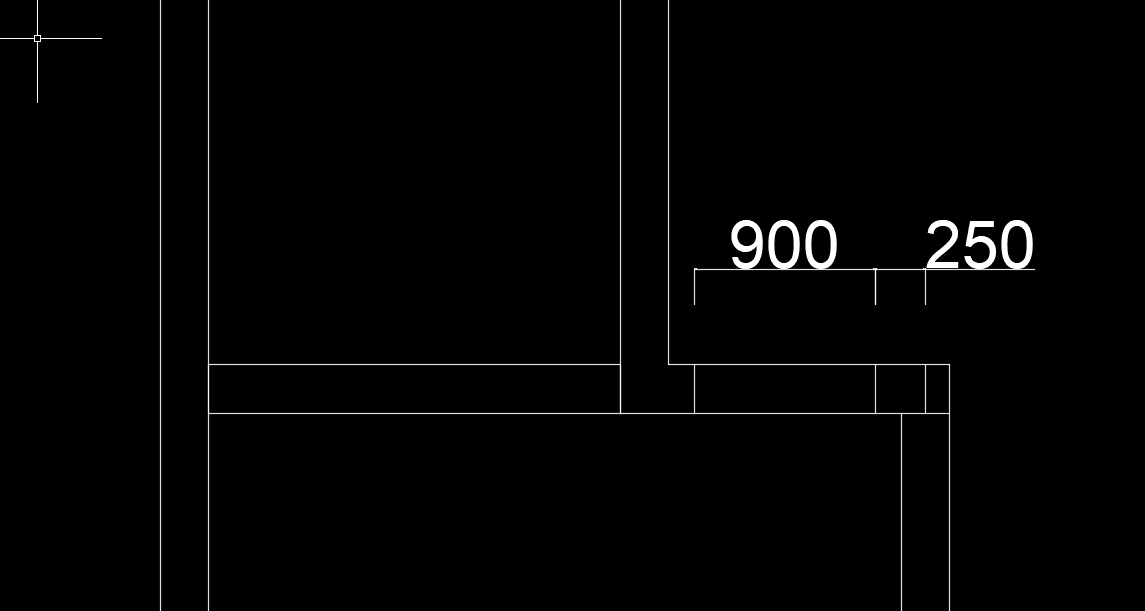

7.修剪门洞，窗洞
