任务内容：绘制马桶
绘制要点：利用圆弧工具工具来绘制马桶
任务内容：绘制洗手池
绘制要点：利用椭圆+椭圆弧工具工具来绘制洗手池
教学方法：
1、老师CAD演示；
2、布置本次实践课工作任务和须提交的结果；
3、学生模拟完成绘制基本建筑图形需要的工作程序，教师指导；
4、提交基本建筑图形绘制作业；
5、分组讨论、集中点评。
组织形式：以一个学生为单位完成。
主要任务：通过讲解演示，进行随堂练习，并独立完成基本建筑图形的绘制
一、绘制圆弧

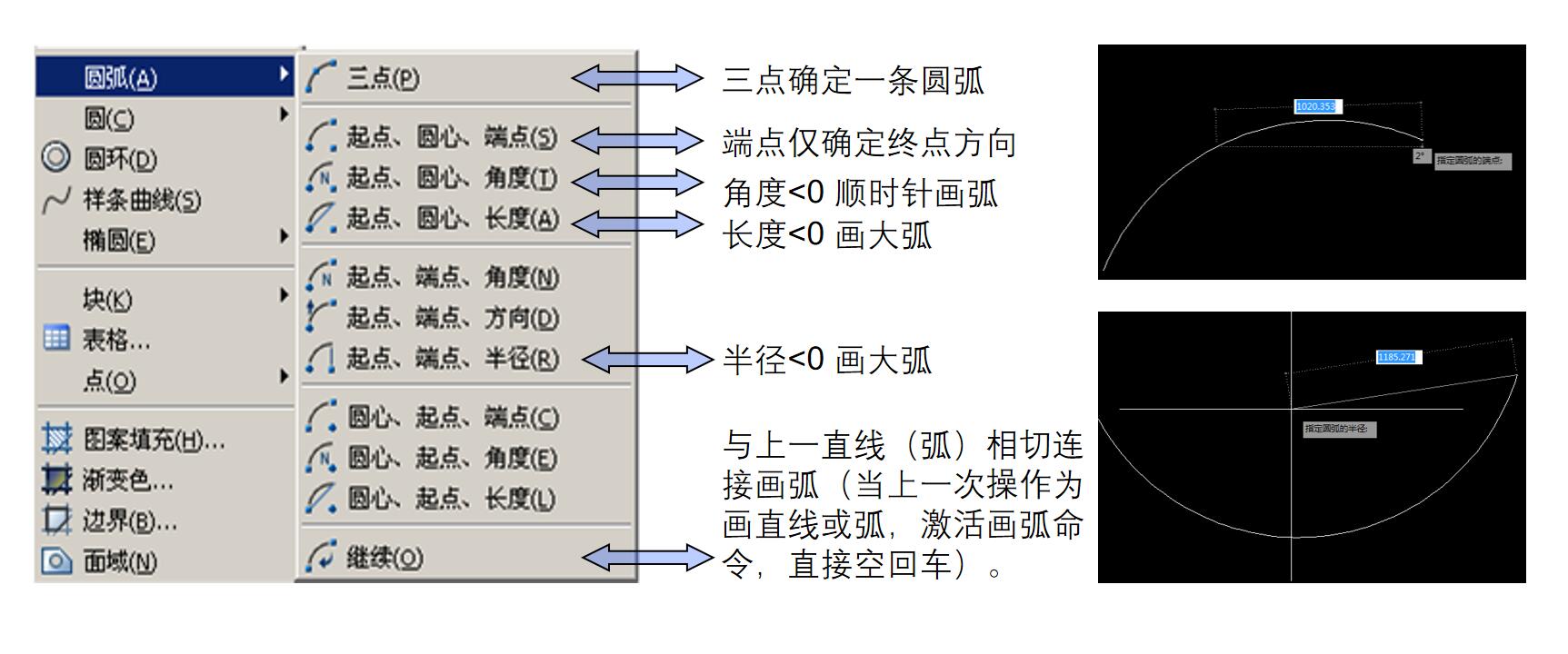

绘制圆弧的方法有10种，其中默认的方法是通过确定3点来绘制圆弧。圆弧可以通过设置起点、方向、中点、角度、终点、弦长等参数来进行绘制。在绘制过程中，用户可采用不同的方法。
启用命令方法如下。
工 具 栏：“绘图”工具栏中的“圆弧”按钮 。
菜单命令：“绘图 > 圆弧”。
命 令 行：a（arc）。
注意：
若输入的角度值为正值，则按逆时针方向绘制圆弧；若该值为负值，则按顺时针方向绘制。
若输入的弦长值和半径值为正值，则绘制180°范围内的圆弧；若输入的弦长值和半径值为负值，则绘制大于180°的圆弧。
小技巧：

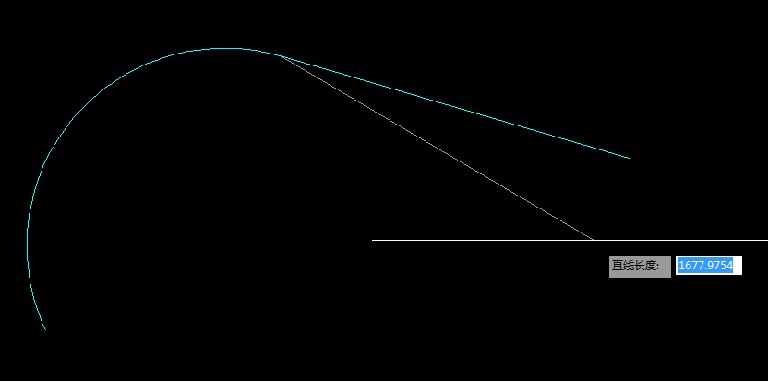

绘制完圆弧后，启用“直线”命令，在“指定第一点”的提示下，按enter键，可以绘制一条与圆弧相切的直线。
反之，完成直线绘制后，启用“圆弧”命令，在“指定起点”提示下，按enter键，可以绘制一段与直线相切的圆弧。
随堂练习：

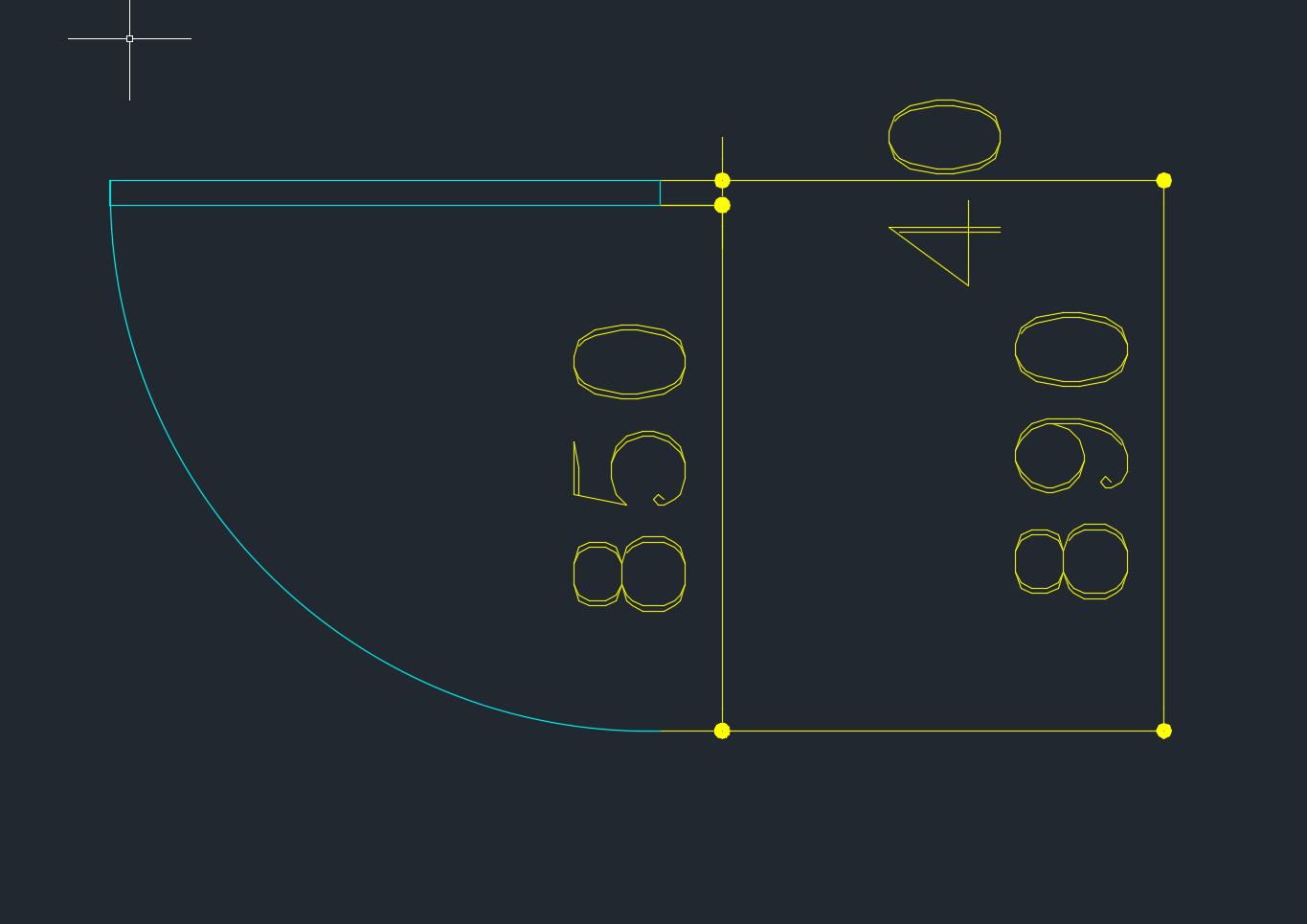

利用圆弧工具，绘制单开门
圆心-起点-角度
一、绘制椭圆

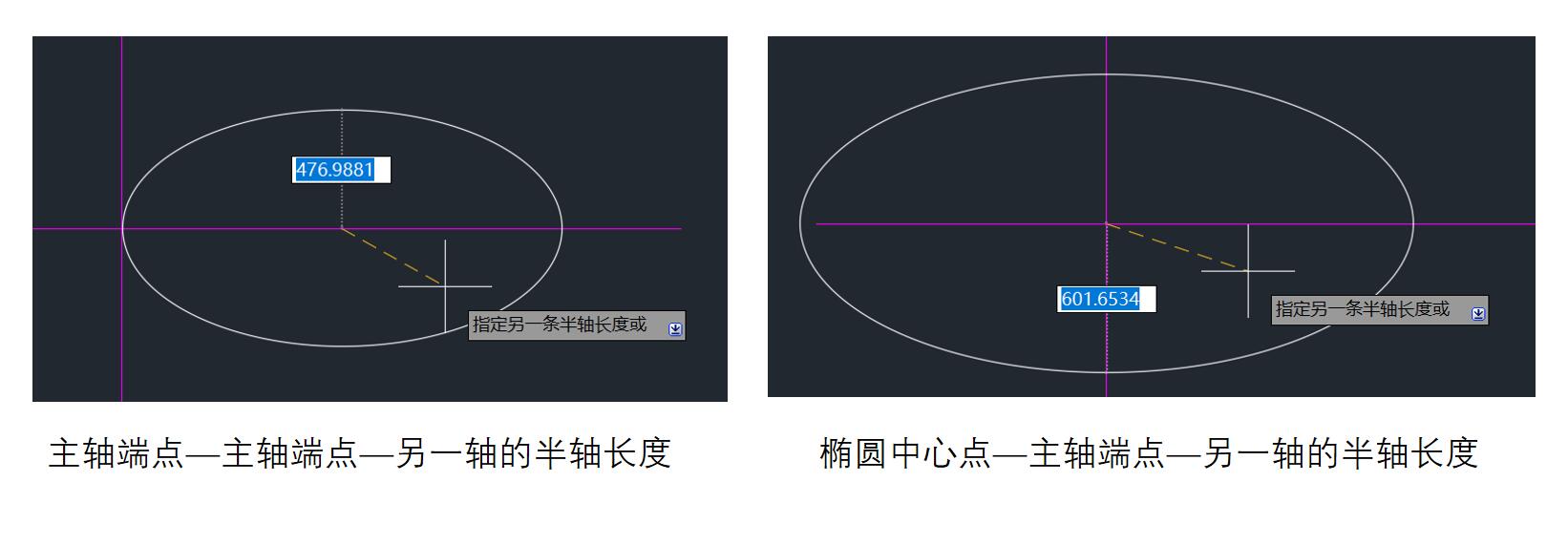

椭圆的大小由定义其长度和宽度的两条轴决定。其中较长的轴称为长轴，较短的轴称为短轴。在绘制椭圆时，长轴、短轴次序与定义轴线的次序无关。绘制椭圆的默认方法是通过指定椭圆第一根轴线的两个端点及另一半轴的长度。
启用命令方法如下。
工 具 栏：“绘图”工具栏中的“椭圆”按钮 。
菜单命令：“绘图 > 椭圆 > 轴、端点”。
命 令 行：el（ellipse）。
二、绘制椭圆弧
椭圆弧的绘制方法与椭圆相似，首先要确定其长轴和短轴，然后确定椭圆弧的起始角和终止角。
启用命令方法如下。
工 具 栏：“绘图”工具栏中的“椭圆弧”按钮 。
菜单命令：“绘图 > 椭圆 > 圆弧”。

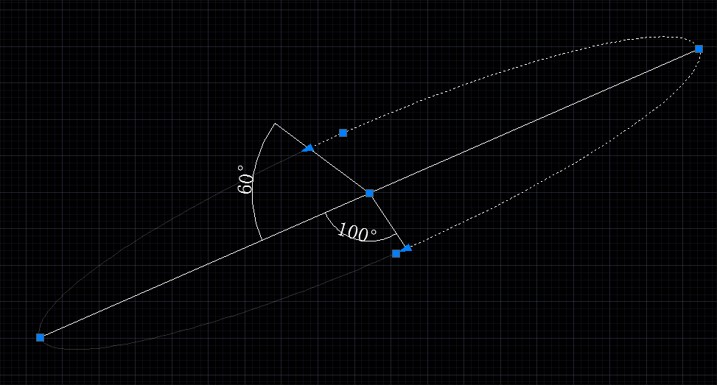

以端点开始绘制椭圆弧，其角度的计算是从以圆心左边的半轴开始逆时针计算。
起始角100°
终止角300°

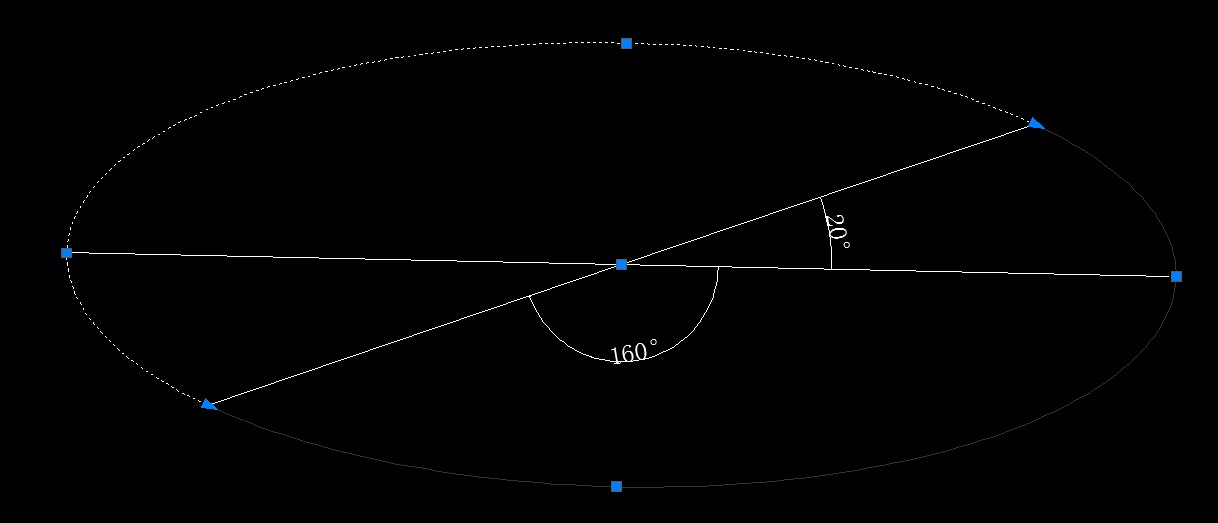

以中心点开始绘制椭圆弧，其角度的计算是从以圆心右边的半轴开始逆时针计算。
起始角20°
终止角200°

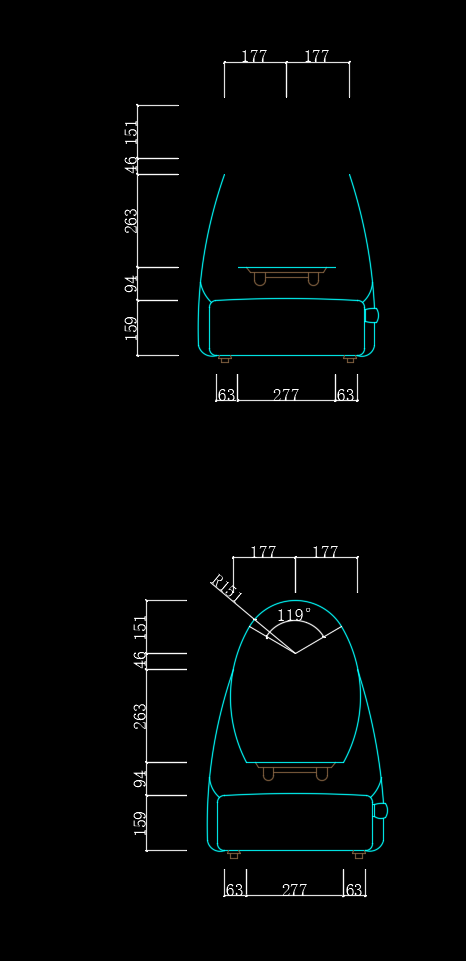

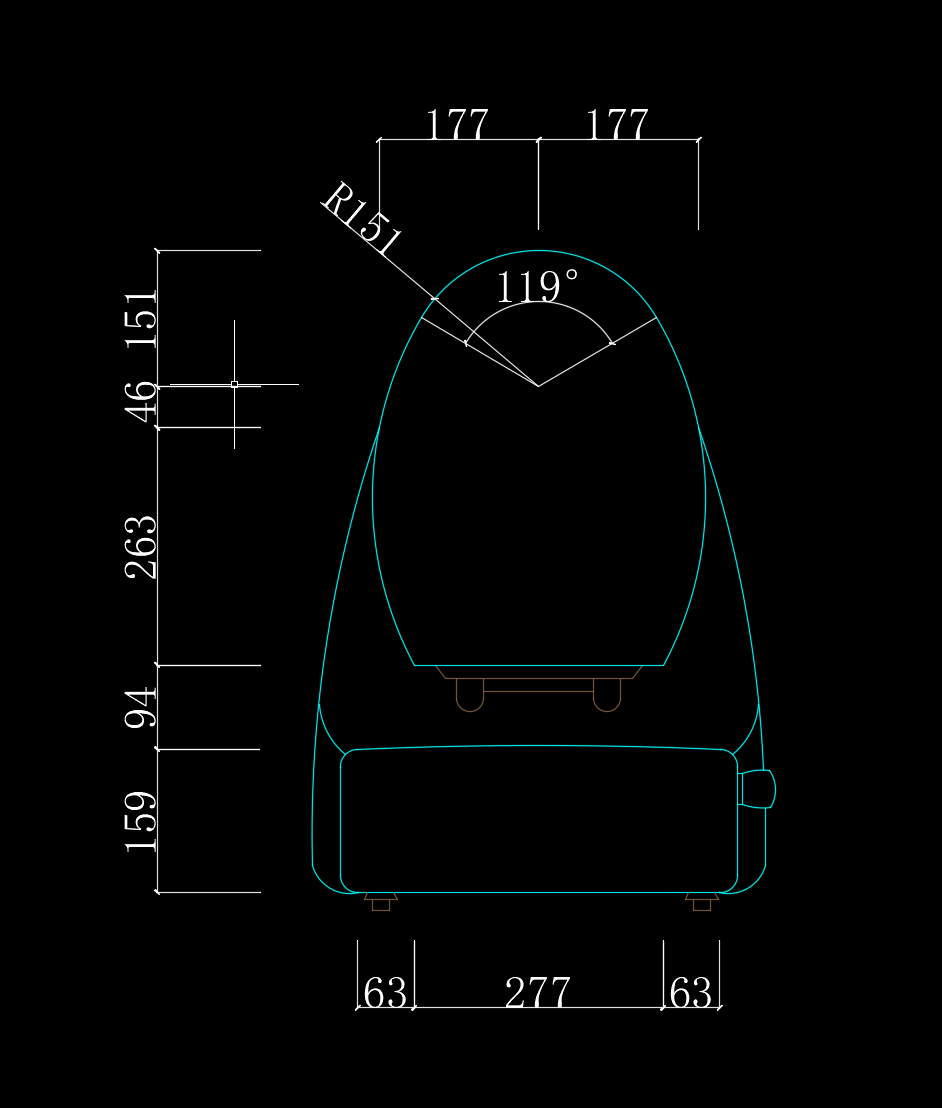

任务内容：绘制马桶
绘制要点：利用圆弧工具来绘制马桶
圆弧：圆心—起点—角度
from中心点@0,309—@151<30.5—119

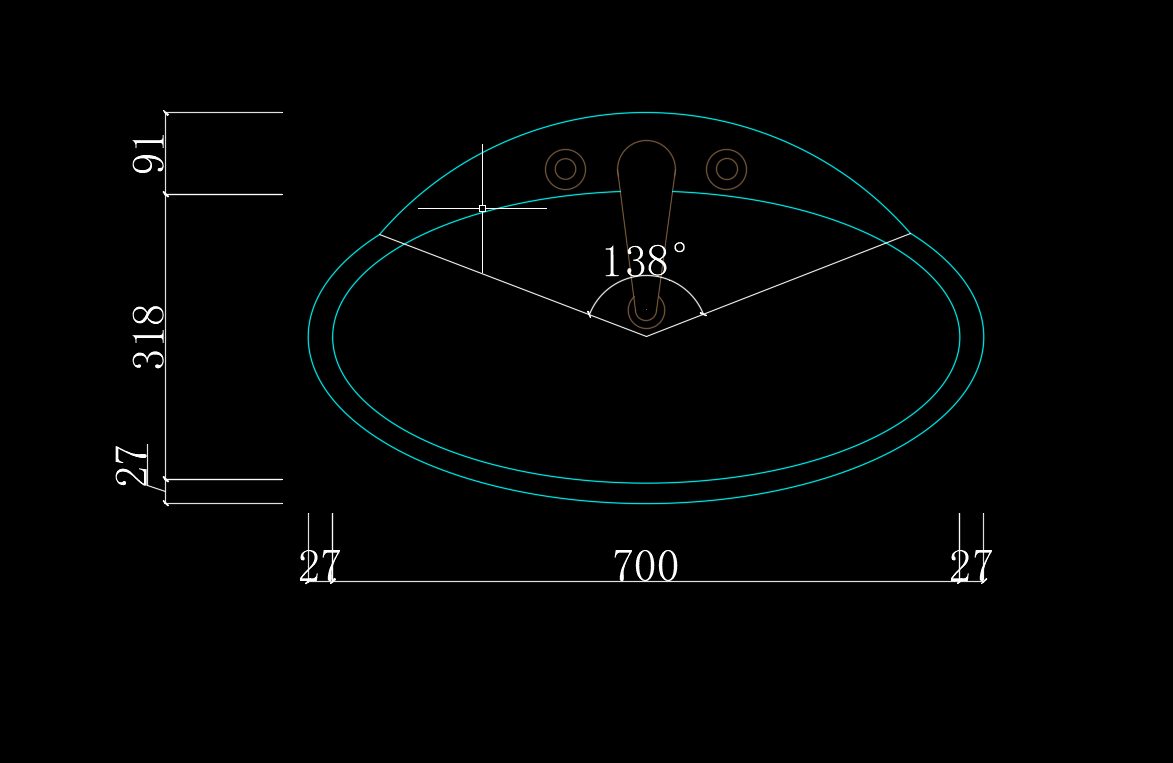

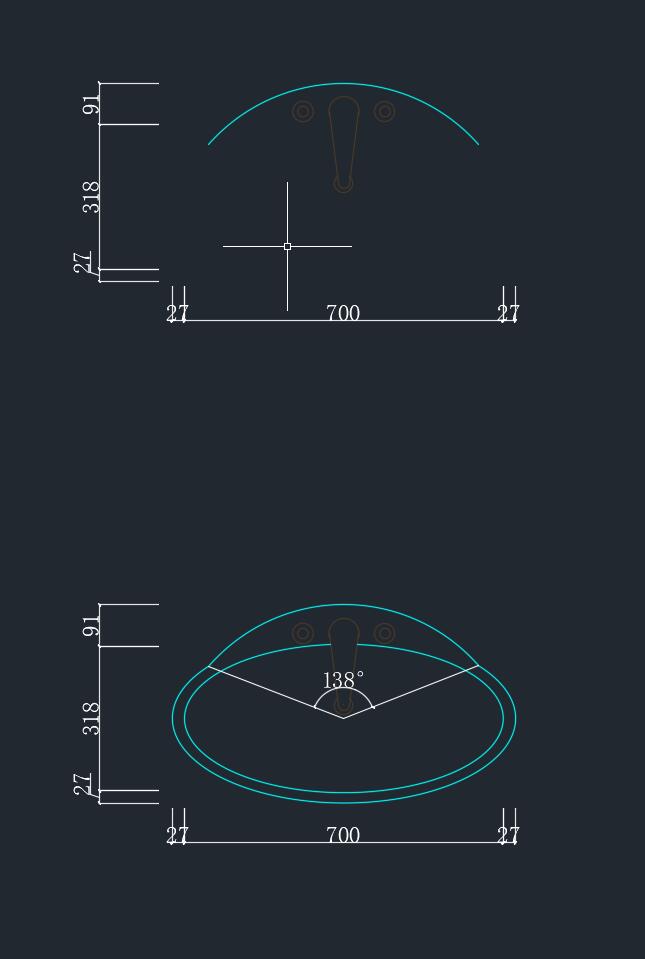

任务内容：绘制洗手池
绘制要点：利用椭圆+椭圆弧工具工具来绘制洗手池
原理：椭圆弧
1.el-a-中心点-from中心@0，-250
2.长弦377-短弦186
3.起点捕捉-端点捕捉
椭圆弧A-中心点捕捉C
长弦350-断弦159
