【例6-1】 绘制几何图形示例
新建项目Chap06，创建活动程序DrawActivity.java，无需创建布局文件。
教学视频
控制文件DrawActivity.java的源代码如下：
package com.example.chap06;
import android.content.Context;
import android.graphics.Canvas;
import android.graphics.Color;
import android.graphics.Paint;
import android.os.Bundle;
import android.view.View;
import androidx.appcompat.app.AppCompatActivity;
//【例6-1】绘制几何图形示例。
public class DrawActivity extends AppCompatActivity {
@Override
public void onCreate(Bundle savedInstanceState) {
super.onCreate(savedInstanceState);
TestView testView = new TestView(this);
setContentView(testView);
}
private class TestView extends View {
private int width = 550;
private int height = 750;
private Paint paint;
public TestView(Context context) {
super(context);
}
@Override
protected void onDraw(Canvas canvas) {
paint = new Paint();
paint.setColor(Color.BLUE);//设置画笔为蓝色
paint.setStrokeWidth(6);//设置画笔宽度

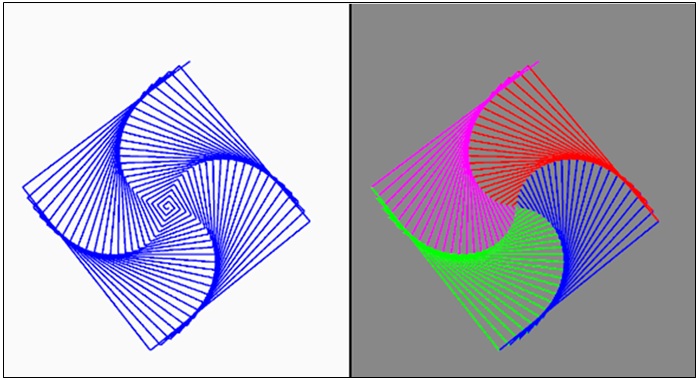

rotate(canvas); //可测试rotate2(canvas)方法
}
//绘制直线构成的几何图形
private void rotate(Canvas canvas) {
canvas.translate(width, height);//移动画布
int bc = 2;//线条初始长度
for (int i = 1; i < 100; i++) {
canvas.drawLine(0, 0, bc, bc, paint);//画线
canvas.translate(bc, bc);//移动画布
canvas.rotate(91);//旋转画布
bc += 5;
}
}
//给直线设置4种不同颜色
private void rotate2(Canvas canvas) {
canvas.drawColor(Color.GRAY);//设置背景为黑色BLACK
canvas.translate(width, height);//移动画布
int cc[] = {
Color.RED,
Color.BLUE,
Color.GREEN,
Color.MAGENTA
};
int bc = 2;//线条初始长度
for (int i = 1; i < 100; i++) {
paint.setColor(cc[i % 4]);//设置颜色
canvas.drawLine(0, 0, bc, bc, paint);//画线
canvas.translate(bc, bc);//移动画布
canvas.rotate(91);//旋转画布
bc += 5;
}
}
}
}
打开项目配置文件AndroidManifest.xml，配置要启动的Activity类名
<activity android:name=".DrawActivity">
<intent-filter>
<action android:name="android.intent.action.MAIN" />
<category android:name="android.intent.category.LAUNCHER" />
</intent-filter>
</activity>
