学习目标

• 熟悉Android Studio开发工具

• 熟悉Android项目的创建

• 掌握常用UI布局

• 掌握常用界面组件

• 能独立完成实战演练

开始学习

UI（User Interface）设计

UI设计是本章的重点，图1-1展示了本章案例涉及的布局文件。通常一个项目需要多个界面，几乎每个界面都有对应的XML布局文件。

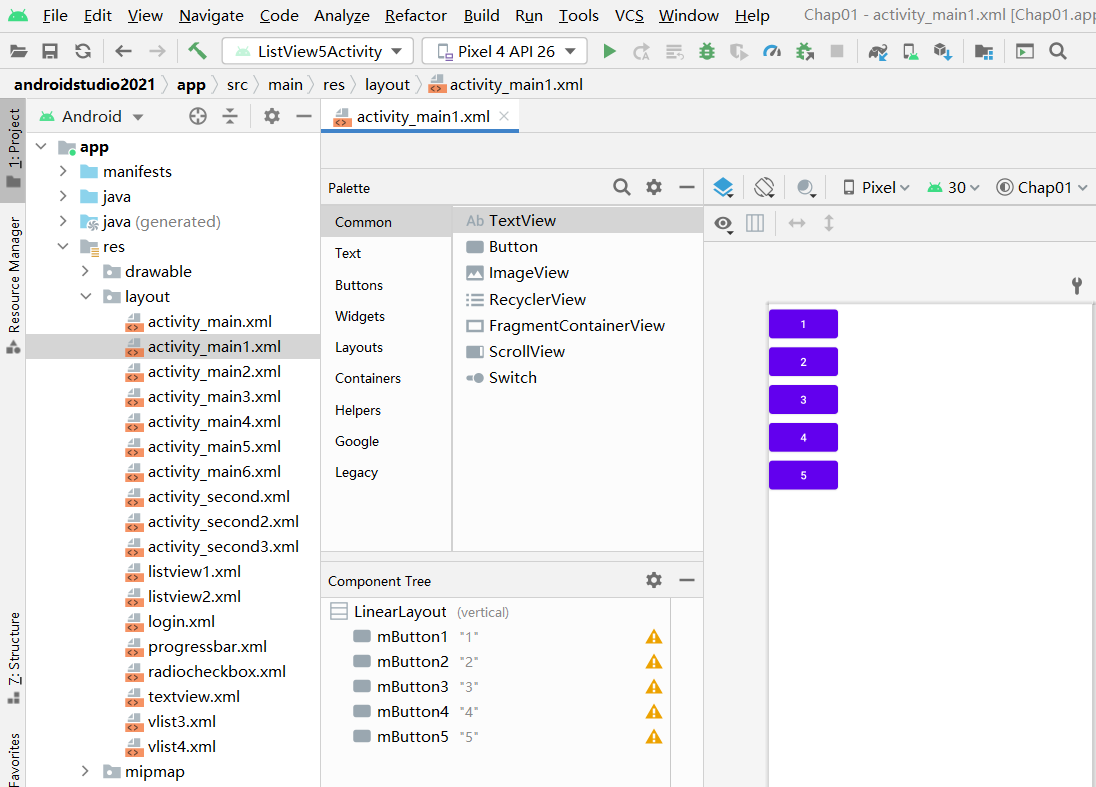

图1-1  本章案例涉及的布局文件

Android项目结构

• app模块下的文件目录结构：

1. manifests：项目的配置信息文件。

2. java：源代码和测试代码。

3. res：资源目录，用于存储项目所需的资源。

• Gradle Scripts模块下的文件目录结构：

1. 该目录文件一般不用留意。Gradle是一种管理工具。

2. build.gradle文件内容简洁，提供了很多设置和属性的默认值。

• 资源目录res，最重要的3个目录：

1. drawable目录，存放图片资源。

2. layout目录，存放用户界面布局文件。

3. values目录，存放参数描述资源，都是XML文件，如字符串string.xml、颜色color.xml、数组arrays.xml。

Android布局管理

• Android系统应用程序的设计模式采用MVC模式，即把应用程序分为业务模型层（Model）、表现层（View）、控制层（Control）。

• 按照这种模式，界面布局为表现层；Activity控制程序为控制层。将应用程序的界面设计与功能控制设计分离，从而可以单独地修改用户界面。

• Android系统的布局管理指的是在XML布局文件中设置组件的大小、间距、排列及对齐方式等。

• Android系统中常用的布局类型有LinearLayout、FrameLayout、TableLayout、RelativeLayout、GridLayout、ConstraintLayout。

本章素材

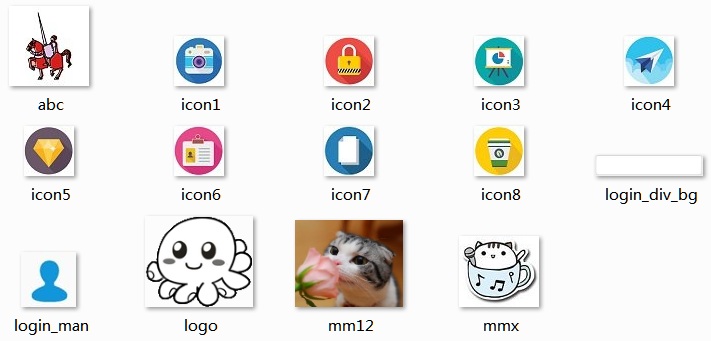

本章所需素材如下:
