【知识目标】
n 识记：综合布线工程验收一般过程及参与方职责；
n 领会：国标GB50312-2007规定的电缆电气性能验收内容；光纤特性验收内容；设备安装、线缆敷设、线缆端接、管理系统等验收内容；竣工图纸折叠方法；竣工技术文件内容。
【技能目标】
n 能够依据GB50312-2007、GB50339-2003等国标要求进行分项验收；
n 能够识读和填写综合布线工程验收技术文件；
n 能够熟练折叠竣工图纸；
n 能够依据国标编排整理竣工技术文件。
引例描述
王工程师向李总提交监理公司和甲方对项目进行验收的验收报告，李总发现报告中所提出的3200条链路完成验收的总结情况和验收材料情况不一致，并且验收文件不完整，于是提出对部分工程重新验收，要求规范验收过程，细致整理验收文件，如图6-1所示。
【任务陈述】
综合布线系统工程验收是对综合布线系统工程质量进行控制的重要措施，主要指针对新建、扩建和改建建筑与建筑群综合布线系统工程，检验工程是否符合设计要求，在施工过程中，是否执行国家标准规范有关施工质量检查的规定，采用的工程技术文件、承包合同文件对工程质量验收的要求是否符合国家标准规范规定，确保工程交付后正常运行。它也是施工方向用户移交，获得用户对工程认可的重要步骤。
“经贸学院综合实训楼综合布线工程”施工已经完成，施工过程中逐步逐项完成了施工前检查、随工检验、隐蔽工程签证，现进入初步验收及竣工验收阶段，要求检查工程质量、审查竣工资料、提出并处理发现的问题，编排竣工技术文件。
本次任务执行其中两个环节：
1. 以小组为单位选择验收学校某个教学楼综合布线系统。
2. 竣工图纸折叠，并根据工程竣工资料目录，编排整理竣工技术文件。
【知识准备】
1. 验收标准及依据
（1）综合布线系统工程验收首先必须以工程合同、技术设计方案、设计修改变更单为依据；
（2）综合布线系统工程的验收应按照中华人民共和国国家标准《建筑与建筑群综合布线系统工程验收规范》（GB50312-2007）的规定并结合现行国家标准《建筑与建筑群综合布线系统工程设计规范》（GB50311-2007）来执行；
（3）综合布线系统工程验收还涉及的其他标准规范包括《智能建筑工程质量验收规范》（GB 50339-2003）、《建筑电气工程施工质量验收规范》（GB 50303-2002）、《通信管道工程施工及验收技术规范》（GB 50374-2006）、《本地网通信线路工程验收规范》（YD5051-1997）等。
（4）工程技术文件、承包合同文件要求采用国际标准时，应按要求采用适用的国际标准，但不应低于GB50312-2007规范规定。以下国际标准可供参考：
《用户建筑综合布线》（ISO/IEC 11801）；
《商业建筑电信布线标准》（EIA/TIA-568）；
《商业建筑电信布线安装标准》（EIA/TIA-569）；
《商业建筑通信基础结构管理规范》（EIA/TIA-606）；
《商业建筑通信接地要求》（EIA/TIA-607）：
《信息系统通用布线标准》（EN 50173）：
《信息系统布线安装标准》（EN 50174）。
2. 验收流程与组织
综合布线系统工程验收是一项系统性工作，是对综合布线系统工程质量进行控制的重要措施，贯穿于整个综合布线工程中，包括施工前检查、随工检验、隐蔽工程签证、初步验收、竣工验收几个部分。一般要求建设单位应通过工地代表或工程监理人员加强工地的随工质量检查，及时组织隐蔽工程的检验和验收，并在工程验收前应进行自检测试、竣工检查工作。
（1）施工前检查
工程验收应从工程开工之日起就开始。从工程材料的验收开始，严把质量关。施工前检查包括环境要求检查、器材检验以及安全、防火要求检查。环境要求检查主要包括土建施工情况、土建工艺、施工电源、地板铺设、建筑物入口设施检查。器材检验包括外观检查、型式规格与数量检查、电缆及连接器件电气性能测试、光纤及连接器件特性测试、测试仪表和工具检验。安全、防火要求包括消防器材、危险物堆放、预留孔洞防火措施。
（2）随工检查及隐蔽工程签证
在工程中随时考核施工单位的施工水平和施工质量，对产品的整体技术指标和质量进行控制，部分验收工作应随工进行，如设备安装、缆线布放、缆线端接等。这样可以及早发现工程质量问题，避免造成人力和器材的浪费。
此外缆线暗敷、管道缆线、埋式缆线、通道缆线等属于隐蔽部分，应边施工边验收，在竣工检验时，一般不再对隐蔽工程进行复查，由建筑工地代表和质量监督员负责。
（3）初步验收
对所有新建、扩建和改建项目都应在完成施工调测之后进行初步验收。初步验收的时间应该在原定计划的建设工期内进行，由施工单位组织相关单位（如设计、施工、监理、用户）人员参加。初步验收工作包括检查工程质量，检查施工文件资料、对发现的问题提出处理意见，并组织相关责任单位落实解决。
（4）竣工验收
在施工单位完成自检自验和初步验收，综合布线系统接入语音系统、计算机网络系统或其他弱电系统试运行一段时间后，由施工方向上级主管部门报送竣工报告，并请示主管部门组织对工程进行验收。
工程竣工验收，一般应进行系统测试、管理部分（即GB50312-2007中所指管理系统）检查、工程总验收工作，其中系统测试主要包括工程电气性能测试和光纤特性测试。双绞线链路、光纤信道应全部检测。系统测试内容也可根据工程情况在随工中进行检查，竣工验收需抽检时，抽样比例不低于10%，抽样点应包括最远布线点。管理部分检查包括管理部分级别是否符合设计要求、标识符与标签设置、相关记录和报告。工程总验收包括竣工技术文件的编制和工程验收评价。
3. 验收项目与内容
综合布线系统工程验收包含链路连通性、电气和物理特性测试，还包括对环境检查、器材检验、设备安装检验、缆线敷设和保护方式检验、缆线端接和工程电气测试、管理部分验收、竣工技术文档整理等。
GB50312-2007规范中规定的检验项目及内容如表（表6-1）所示。
表6-1 检验项目及内容
| 阶段 | 验收项目 | 验收内容 | 验收方式 |
| 施工前检查 | 环境要求 | （1）土建施工情况：地面、墙面、门、电源插座及接地装置；（2）土建工艺；机房面积、预留孔洞；（3）施工电源；（4）地板铺设；（5）建筑物入口设施检查 | 施工前检查 |
| 器材检验 | （1）外观检查；（2）型式、规格、数量；（3）电缆及连接器件电气性能测试；（4）光纤及连接器件特性测试；（5）测试仪表和工具的检验 | ||
| 安全、防火要求 | （1）消防器材；（2）危险物的堆放；（3）预留孔洞防火措施 | ||
| 设备安装 | 电信间、设备间、设备机柜、机架 | （1）规格、外观；（2）安装垂直、水平度；（3）油漆不得脱落标志完整齐全；（4）各种螺钉必须紧固；（5）抗震加固措施；（6）接地措施 | 随工检验 |
| 配线模块及8位模块式通用插座 | （1）规格、位置、质量；（2）各种螺钉必须拧紧； （3）标志齐全；（4）安装符合工艺要求；（5）屏蔽层可靠连接 | ||
| 电、光缆布放（楼内） | 电缆桥架及线槽布放 | （1）安装位置正确；（2）安装符合工艺要求；（3）符合布放缆线工艺要求；（4）接地 | 随工检验 |
| 缆线暗敷（包括暗管、线槽、地板下等方式） | （1）缆线规格、路由、位置；（2）符合布放缆线工艺要求；（3）接地 | 隐蔽工程 签证 | |
| 电、光缆布放（楼间） | 架空缆线 | （1）吊线规格、架设位置、装设规格；（2）吊线垂度；（3）缆线规格；（4）卡、挂间隔；（5）缆线的引入符合工艺要求 | 随工检验 |
| 管道缆线 | （1）使用管孔孔位；（2）缆线规格；（3）缆线走向；（4）缆线的防护设施的设置质量 | 隐蔽工程 签证 | |
| 埋式缆线 | （1）缆线规格；（2）敷设位置、深度；（3）缆线的防护设施的设置质量；（4）回土夯实质量 | ||
| 通道缆线 | （1）缆线规格；（2）安装位置，路由；（3）土建符合工艺要求 | ||
| 其他 | （1）通信线路与其他设施的间距；（2）进线室设施安装、施工质量 | 随工检验隐蔽工程签证 | |
| 缆线终接 | 8位模块式通用插座 | 符合工艺要求 | 随工检验 |
| 光纤连接器件 | 符合工艺要求 | ||
| 各类跳线 | 符合工艺要求 | ||
| 配线模块 | 符合工艺要求 | ||
系统测试 | 工程电气性能测试 | （1）连接图；（2）长度；（3）衰减；（4）近端串音；（5）近端串音功率和；（6）衰减串音比；（7）衰减串音比功率和；（8）等电平远端串音；（9）等电平远端串音功率和；（10）回波损耗；（11）传播时延；（12）传播时延偏差；（13）插入损耗；（14）直流环路电阻；（15）设计中特殊规定的测试内容；（16）屏蔽层的导通 | 竣工检验 |
| 光纤特性测试 | （1）衰减；（2）长度 | ||
| 管理系统 | 管理系统级别 | 符合设计要求 | 竣工检验 |
| 标识符与标签设置 | （1）专用标识符类型及组成；（2）标签设置；（3）标签材质及色标 | ||
| 记录和报告 | （1）记录信息；（2）报告；（3）工程图纸 | ||
| 工程总验收 | 竣工技术文件 | 清点、交接技术文件 | |
| 工程验收评价 | 考核工程质量，确认验收结果 |
注：系统测试内容的验收亦可在随工中进行检验。
【任务实施】
1. 以小组为单位选择验收综合实训楼布线系统
以小组为单位选择验收学校某个教学楼综合布线系统，按照第5章工程电气性能测试和光纤特性测试要求，对楼层信息点进行抽检，填写《综合布线信息点抽检电气测试验收记录表》及《综合布线光纤抽检测试验收记录表》，并根据GB50339-2003、GB50312-2007规范中主控项目和一般项目检查条例，检查缆线的弯曲半径、预埋线槽和暗管的线缆敷设、信息插座安装等内容，填写验收记录表。
（1）工程电气测试和光纤特性测试
参照第5章测试要求，选择抽检点，完成《综合布线信息点抽检电气测试验收记录表》（表6-2）及《综合布线光纤抽检测试验收记录表》（表6-3）内容。
表6-2 综合布线信息点抽检电气测试验收记录表
项目名称： 项目编号：
抽验日期： 年 月 日
| 信息点总数 | 其中 | 数据点 | 设备间数 | 拟抽检点数 | ||||||||||||
| 语音点 | ||||||||||||||||
| 线缆厂家型号 | 模块厂家型号 | 配线架厂家型号 | ||||||||||||||
| 测 试 标 准 | 使用的测试仪器 | |||||||||||||||
| 设 计 单 位 | 施工单位 | |||||||||||||||
| 选 点 及 抽 检 结 果 | ||||||||||||||||
| 序号 | 配线间 | 信息点 编号 | 长度 | 接线图 | 工作电容 | 绝缘电阻 | 近端串扰 | 直流电阻 | 回波损耗 | 结果 | ||||||
| 1 | ||||||||||||||||
| 2 | ||||||||||||||||
| 3 | ||||||||||||||||
| 4 | ||||||||||||||||
| 5 | ||||||||||||||||
测量人员： 监视人员：
记录人员： 日 期
注：1、本报告一式三份，建设单位、监理单位、施工单位各一份
表6-3 综合布线光纤抽检测试验收记录表
项目名称： 项目编号：
抽验日期： 年 月 日
| 光纤总根数 （段数） | 其中室内 （分芯数） | 室外 （分芯数） | 拟抽检根数 | |||||||||||||
| 光纤厂家型号 | 端接设备厂家型号 | |||||||||||||||
| 测 试 标 准 | 使用的测试仪器 | |||||||||||||||
| 设 计 单 位 | 施工单位 | |||||||||||||||
| 选 点 及 抽 检 结 果 | ||||||||||||||||
| 序号 | 起始 设备间 | 端止配线间 | 光纤类型 编号 | 典型插入损耗 | 最大回波损耗 | 插入损耗 | 回波损耗 | 震动 | 结果 | |||||||
| 1 | ||||||||||||||||
| 2 | ||||||||||||||||
| 3 | ||||||||||||||||
| 4 | ||||||||||||||||
| 5 | ||||||||||||||||
测量人员： 监视人员：
记录人员： 日期/时间：
注：1、本报告一式三份，建设单位、监理单位、施工单位各一份；
（2）工程主控项目和一般项目验收
参照智能建筑工程质量验收规范（GB50339-2003）主控项目和一般项目检查内容，依据GB50312-2007规范要求，完成综合布线系统安装分项工程质量验收记录表（Ⅰ）、（Ⅱ）如表（表6-4、表6-5）所示，主控项目有一项不合格，则系统检测不合格，一般项目两项或两项以上不合格，则系统检测不合格。
表6-4 综合布线系统安装分项工程质量验收记录表（Ⅰ）
| 单位（子单位）工程名称 | 子分部工程 | ||||
| 分项工程名称 | 验收部位 | ||||
| 施工单位 | 项目经理 | ||||
| 施工执行标准及编号 | |||||
| 分包单位 | 分包项目经理 | ||||
| 检测项目（主控项目） | 检查评定记录 | 备 注 | |||
| 1 | 缆线的歪曲半径 | 执行GB50312-2007中第5.1.1条第五款规定 | |||
| 2 | 电源线、综合布线系统缆线应分各布放 | 最小间距符合设计要求 执行GB50312-2007中第5.1.1条第六款规定 | |||
| 3 | 电、光缆暗管敷设及与其他各项管线最小净距 | 执行GB50312-2007中第5.1.1第六款的规定 | |||
| 4 | 预埋线槽和暗管的线缆敷设 | 执行GB50312-2007中第5.1.2条规定 | |||
| 5 | 架空、管道、直埋电、光缆暗管敷设 | 执行GB50312-2007第5节的规定 | |||
| 6 | 对绞电缆芯线终接 | 执行GB50312-2007中第6.0.2条规定 | |||
| 7 | 光纤连接损耗值 | 执行GB50312-2007中第6.0.3条规定 | |||
| 8 | 机柜、机架、 配线架的安装 | 符合规定 | 执行GB50312-2007第4.0.1条及第8.0.2条规定 | ||
| 色标一致 | |||||
| 色谱组合 | |||||
| 线序及排列 | |||||
| 9 | 信息插座安装 | 安装位置 | 执行GB50339-2003第9.2.4条规定 | ||
| 防水防尘 | |||||
| 监理（建设）单位验收结果：
监理工程师： （建设单位项目专业技术负责人） 年 月 日 | 施工单位检测结果：
施工单位（检测）负责人： 年 月 日 | ||||
表6-5 综合布线系统安装分项工程质量验收记录表（Ⅱ）
| 单位（子单位）工程名称 | 子分部工程 | |||||||
| 分项工程名称 | 验收部位 | |||||||
| 施工单位 | 项目经理 | |||||||
| 施工执行标准及编号 | ||||||||
| 分包单位 | 分包项目经理 | |||||||
| 检测项目（一般项目） | 检查评定记录 | 备 注 | ||||||
| 1 | 缆线终接 | 执行GB50312-2007 第6.0.1条的规定 | ||||||
| 2 | 各类跳线的终接 | 执行GB50312-2007 第6.0.5条的规定 | ||||||
| 3 | 机柜、机架安装 | 垂直小于3mm | 执行GB50312-2007 第4节规定 | |||||
| 设备底座 | ||||||||
| 部件 | ||||||||
| 4 | 配线架的安装 | |||||||
| 紧固状态 | ||||||||
| 5 | 桥架、线槽安装 | 位置 | ||||||
| 桥架、线槽连接 | ||||||||
| 6 | 设备接地 | 接地端子标志 | ||||||
| 7 | 信息插座的安装 | 执行GB50312-2007 第4.0.3条的规定 | ||||||
| 8 | 光缆芯线终端的安装连接标志 | 执行GB50339-2003第9.2.9条的规定 | ||||||
| 9 | 施工安全措施 | |||||||
| 监理（建设）单位验收结果：
监理工程师： （建设单位项目专业技术负责人） 年 月 日 | 施工单位检测结果：
施工单位（检测）负责人： 年 月 日 | |||||||

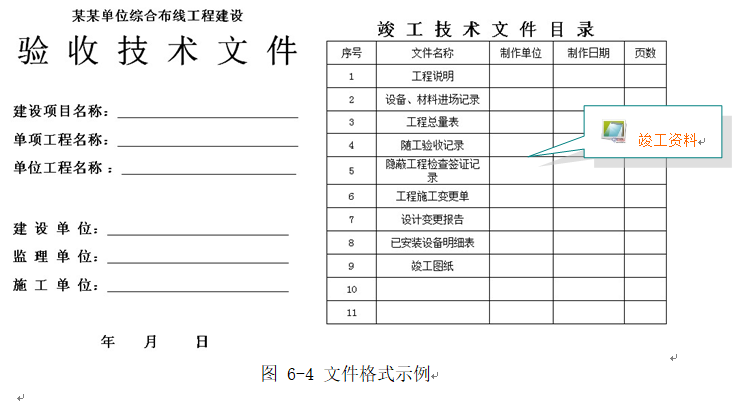

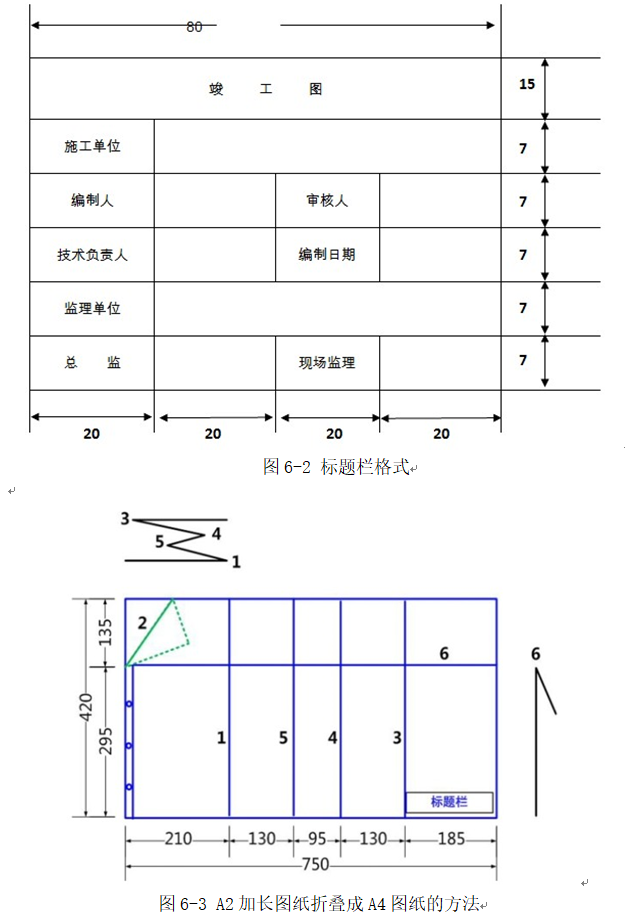

2.竣工图纸折叠与竣工技术文件编排整理 （1）竣工图纸折叠 根据建设工程文件归档整理规范（GB/T50328-2001）要求，工程文件的纸张应采用能够长期保存的韧力大、耐久性强的纸张。图纸一般采用蓝晒图，竣工图应是新蓝图。计算机出图必须清晰，不得使用计算机出图的复印件。 不同幅面的工程图纸应按《技术制图复制图的折叠方法》（GB/10609.3-89）统一折叠成A4幅面（297mm×210mm），标题栏露在外面，如图6-2、图6-3所示。 （2）竣工技术文件编排整理 GB50312-2007规范指出工程竣工后，施工单位应在工程验收以前，将工程竣工技术资料交给建设单位。竣工技术文件要保证质量，做到外观整洁，内容齐全，数据准确。编排效果如图6-4所示。 竣工技术资料应包括以下内容： 安装工程量 工程说明 设备、器材明细表 竣工图纸 测试记录(宜采用中文表示) 工程变更、检查记录及施工过程中，需更改设计或采取相关措施，建设、设计、施工等单位之间的双方洽商记录 随工验收记录 隐蔽工程签证 工程决算 以小组为单位选择验收综合学校某计算机机房综合布线，主要依据根据电子信息系统机房施工及验收规范（GB50462-2008）第8章内容，以及电子信息系统机房设计规范（GB50174-2008）、GB50312-2007等标准检查相关项目，填写GB50462-2008附录D《电缆及光缆综合布线系统工程电气性能测试记录表》。根据GB50462-2008第8.3.1节1、2、3、4项内容检查，填写综合布线系统安装分项工程质量验收记录表（Ⅰ）、（Ⅱ）。
