【任务陈述】

光纤链路安装完成之后需要对链路传输特性进行测试，其中最主要的几个测试项目是链路的衰减特性、连接器的插入损耗、回波损耗等。

本次任务要求完成经贸综合实训楼综合布线项目光纤链路测试，根据布线信道或链路的设计等级和布线系统的类别要求，选择合适的测试设备，检测链路的性能参数，各项测试结果应有详细记录，作为竣工资料的一部分。

【知识准备】

1．光纤测试标准

(1)通用标准

一般为基于电缆长度、适配器以及接合的可变标准。

(2)特定应用标准

每种应用的测试标准是固定的，例如10BASE-FL，Token Ring，ATM。

1）TIA/EIA-568-B.3标准

TIA/EIA-568-B.3标准,该标准主要定义了光缆、连接器和链路长度的标准。

①光缆每公里最大衰减（850nm）3.75dB。

②光缆每公里最大衰减（1300nm）1.5dB。

③光缆每公里最大衰减（1310nm、1550nm）1.0dB。

连接器（双工SC或ST）中，适配器最大衰减0.75dB，熔接最大衰减0.3dB。

链路长度（主干）标准如表5-20所示。

表5-20  链路长度标准



分    段	HC-IC	IC-MC
62.5/125多模	300m	1700m
50/125多模	300m	1700m
8/125单模	300m	2700m



2）TIA TSB140标准

TIA TSB140标准,于2004年2月被批准，主要对光缆定义了两个级别的测试。

①级别1：测试长度与衰减，使用光损耗测试仪或VFL验证极性。

②级别2：级别1加上OTDR曲线，证明光缆的安装没有造成性能下降的问题。

2．光纤链路测试连接方式

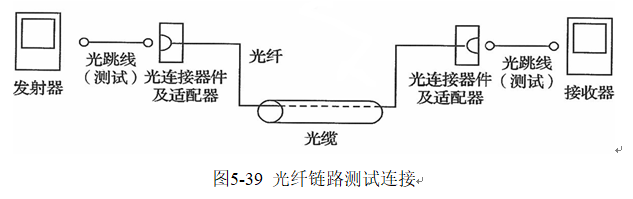

在两端对光纤逐根进行双向(收与发)测试，连接方式见图5-39。光连接器件可以为工作区TO、电信间FD、设备间BD、CD 的SC、ST、SFF 连接器件。光缆可以为水平光缆、建筑物主干光缆和建筑群主干光缆。光纤链路中不包括光跳线在内。

3．光纤链路测试工具

综合布线工程中，用于光缆的测试设备也有多种，其中，FLUKE系列测试仪上就可以通过增加光纤模块实现。这里主要介绍OptiFiber多功能光缆测试仪。

（1）功能

可以实现专业测试光纤链路的链路OTDR状态。

（2）界面

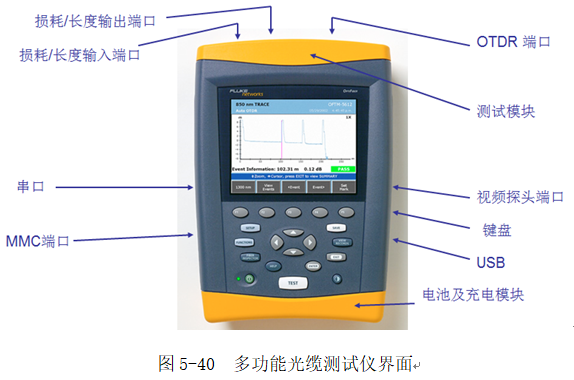

OptiFiber多功能光缆测试仪如图5-40所示。

（3）FiberInspector光缆端截面检查器

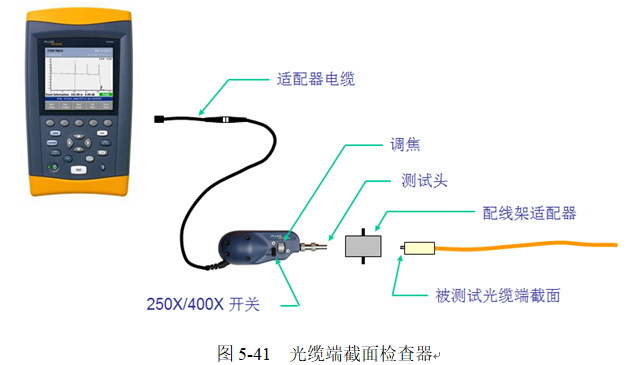

FiberInspector光缆端截面检查器（见图5-41）可直接检查配线架或设备光口的端截面，比传统的放大镜快10倍，同时也可避免眼睛直视激光所造成的眼睛伤害。

4．测试技术参数

（1）衰减

衰减是指光沿光纤传输过程中光功率的减少。对光纤网络总衰减的计算：光纤损耗（LOSS）是指光纤输出端的功率（power out）与发射到光纤时的功率（power in）的比值。

根据标准规定，布线系统所采用光纤的性能指标及光纤信道指标应符合设计要求。不同类型的光缆在标称的波长，每公里的最大衰减值应符合表5-21 的规定。

表5-21 光缆衰减



最大光缆衰减(dB／km)
项目	OM1，OM2及OM3多模		OS1单模
波长	850nm	1300nm	1310nm	1550nm
衰减	3.5	1.5	1.0	1.0



光缆布线信道在规定的传输窗口测量出的最大光衰减(介入损耗)应不超过表5-22的规定，该指标已包括接头与连接插座的衰减在内。每个连接处的衰减值最大为1.5 dB。



表5-22 光缆信道衰减范围



级别	最大信道衰减(dB)
	单模		多模
	1310nm	1550nm	850nm	1300nm
OF-300	1.80	1.80	2.55	1.95
OF-500	2.00	2.00	3.25	2.25
OF-2000	3.50	3.50	8.50	4.50



（2）损耗

损耗是同光纤的长度成正比的。

1）光纤损耗

光纤损耗因子（）：用来反映光纤衰减的特性。

2）回波损耗

回波损耗又称为反射损耗，它是指在光纤连接处，后向反射光相对输入光的比率的分贝数。改进回波损耗的有效方法是，尽量将光纤端面加工成球面或斜球面。

3）插入损耗

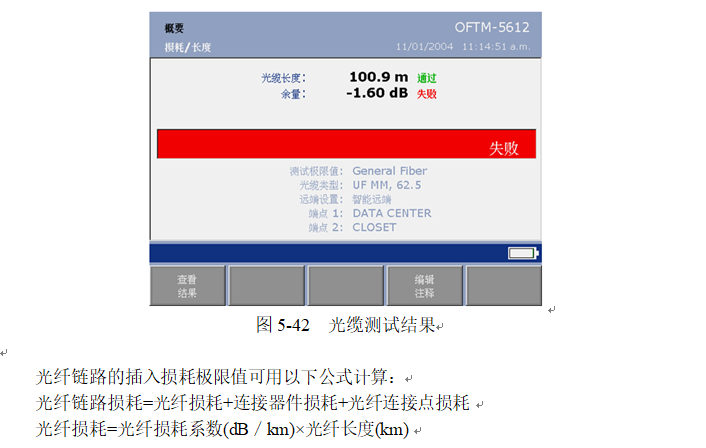

插入损耗是指光纤中的光信号通过活动连接器之后，其输出光功率相对输入光功率的比率的分贝数，插入损耗愈小愈好。插入损耗的测试结果示例如图5-42所示。

连接器件损耗=连接器件损耗／个×连接器件个数

光纤连接点损耗=光纤连接点损耗／个×光纤连接点个数



表5-23 光纤链路损耗参考值



种类	工作波长(nm)	衰减系数(dB／km)
多模光纤	850	3.5
多模光纤	1300	1.5
单模室外光纤	1310	0.5
单模室外光纤	1550	0.5
单模室内光纤	1310	1.0
单模室内光纤	1550	1.0
连接器件衰减	0.75dB
光纤连接点衰减	0.3dB

所有光纤链路测试结果应有记录，记录在管理系统中并纳入文档管理。



（3）OTDR参数

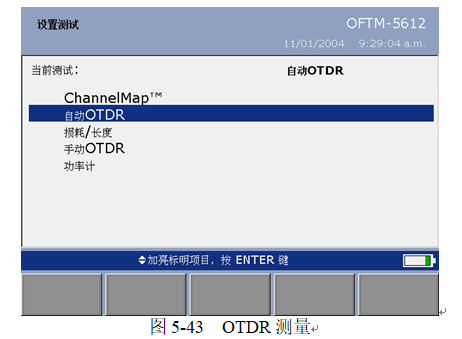

OTDR（Optical Time Domain Reflectometer）测量的是反射的能量而不是传输信号的强弱，如图5-43所示。主要反映光纤长度、光纤传输衰减、接头衰减和故障定位等参数测量。

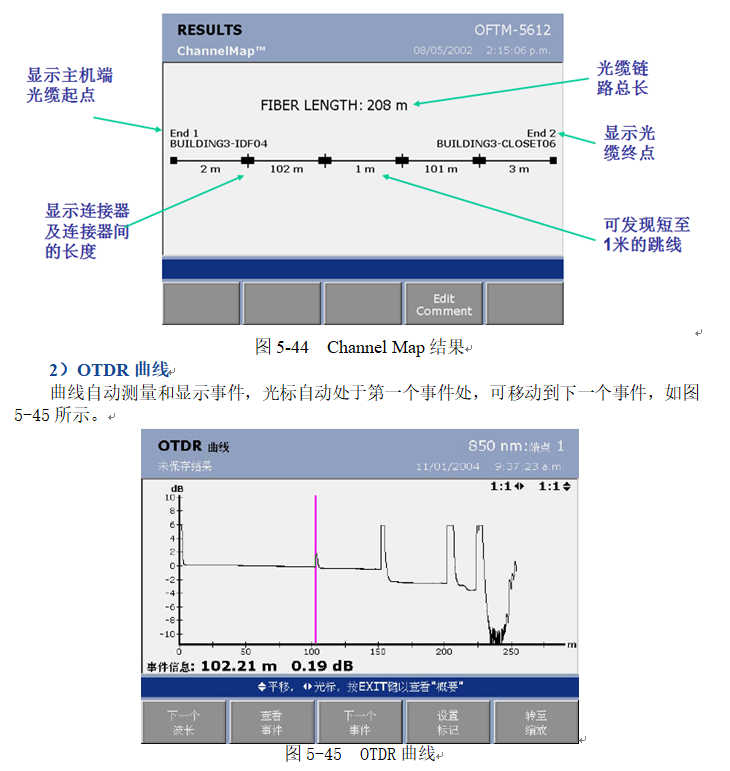

1）Channel Map

图形显示链路中所有连接和各连接间的光缆长度，如图5-44所示。

3）OTDR事件表

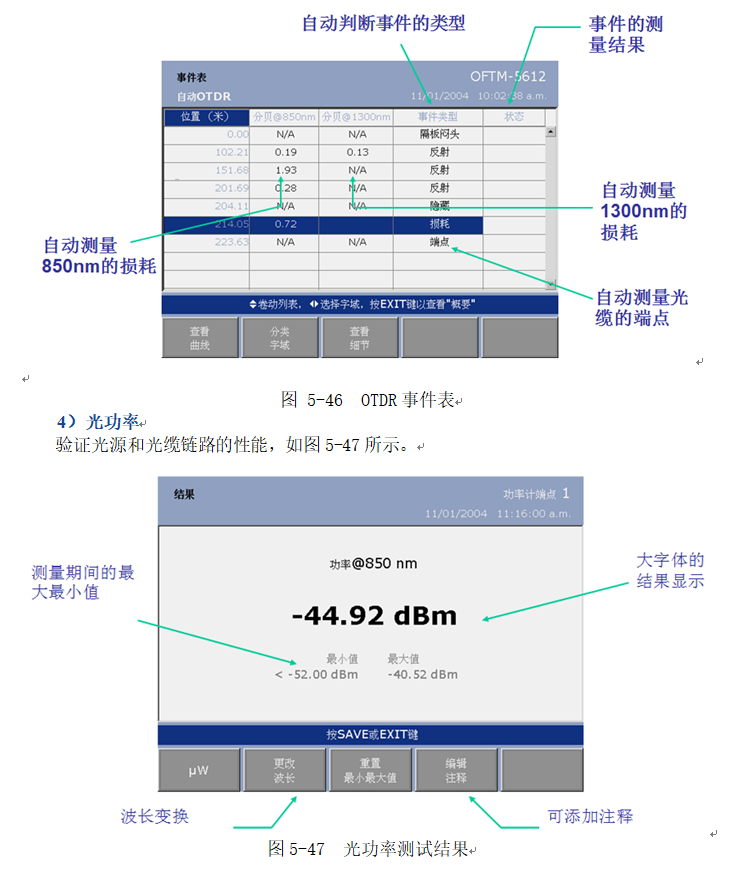

可以显示所有事件的位置和状态，以及各种不同的事件特征，例如末端、反射、损耗、幻象等，如图5-46所示。

【工程经验】

1．可以选用不同的测试标准

例如，长度超过的130m6类线衰减值（插入损耗）、长度、时延、ACR等多数参数均不会通过测试，不能通过6类链路测试，但如果百兆可以正常使用。如果用百兆应用标准进行测试，除了“长度/时延”指标差外，其他标准基本上都能通过测试。

2. 重视综合串扰、平衡性和回波损耗

在进行综合布线系统测试时，应注意综合串扰、平衡性和回波损耗问题。综合串扰是指一对以上线缆同时传输时，各线对间串扰的和。平衡性是指电缆和连接件的平衡性。平衡性类似于阻抗，它的好坏是衡量电磁兼容性（EMC）的重要参数。一般采用纵向变换损耗（LCL）和纵向转移损耗（LCTL）两个参数来定义其平衡性。回波损耗（SRL）是衡量链路全程结构是否一致的重要参数。它主要是由于链路中阻抗不均匀性引起的，通常发生在接头和插座处。

3. 确定综合布线第三方检测的标准和数量

在施工结束后，乙方一般会进行自检自查，然后甲方会请第三方来进行检测。由于在施工合同中经常出现没有规定测试的模式，乙方、第三方可能会采用不同的模式，检测的结果（比如合格率）会发生“争议”。第三方一般采用永久链路模式进行验收测试，而乙方则经常性地倾向采用信道验收测试。建议在合同或者附加合同中规定检测标准和模式，以减少争议和提高链路合格率。

抽查数据根据GB50312 - 2007要求按照15%的比例抽测，不足100条链路则全部测试，如果合格率低于99%，则整个工程要进行全测。

4. 综合布线盘线方式的测试对比

在施工过程中，有时会将两端多余的网线盘起来，这样会影响网线的测试项目，有时还能造成测试不能通过的情况，例如表5-2所示。

表5-2 综合布线盘线方式的测试对比表



缆线测试状态       测试参数	在缆线正常状态下	从缆线15M处将缆线卷成2圈直径为1M的圆圈	从缆线15M处将缆线卷成1圈直径为1M的圆圈
长度	50.3M	50.3M	50.3M
传播延迟	252ns	252ns	252ns
延迟偏移	9ns	9ns	9ns
插入损耗	13.5dB/10.5dB	13.6dB/10.4Db	13.5dB/10.5Db
回波损耗	17.6dB/0.6dB	12.2dB/-0.7dB	17.4dB/0.5dB
NEXT	62.6dB/7.0dB	62.5dB/6.9dB	62.5dB/6.9dB
PSNEXT	61.9dB/9.3dB	61.4dB/9.1dB	61.4dB/9.1dB
ACR	60.2dB/8.5dB	59.7dB/8.3dB	59.7dB/8.3dB
PSACR	59.7dB/11.0dB	59.1dB/10.7dB	59.1dB/10.7dB
ELFEXT	50.4dB/15.1dB	53.8dB/15.2dB	53.8dB/15.2dB
PSELFEXT	47.2dB/17.3dB	53.3dB/17.6dB	53.3dB/17.6dB
测试结果	测试通过	测试未通过	测试通过

【任务实施】

1．确定测试标准

由于该工程为国内工程，所以使用目前国内普遍使用的TIA TSB140标准测试。

2．确定测试设备

根据光纤验收标准和本项目的要求，我们在众多测试设备中选择FLUKE-DTX-FTM的光纤模块进行测试。

3．测试仪器的校准和基本测试信息的输入

  基本测试信息包括测试项目的名称、测试人员姓名、测试公司信息等。

4．测试信息点

（1）将FLUKE-DTX设备的主机和远端机都接好FTM测试模块。

（2）设备主机接在控制室光纤配线架，远端机接入到大楼光纤配线架的信息点进行测试。

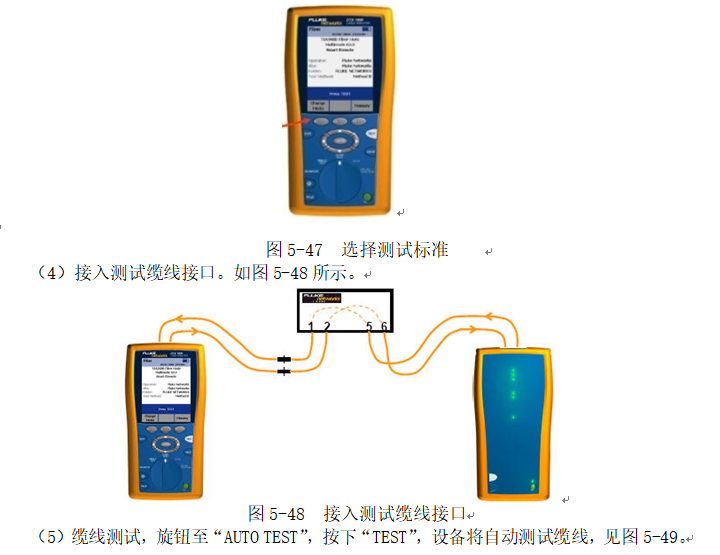

（3）设置FLUKE-DTX主机的测试标准，旋钮至“SETUP”，先选择测试缆线类型为“Fiber”，再选择测试标准为“Tier2”，如图5-47所示。

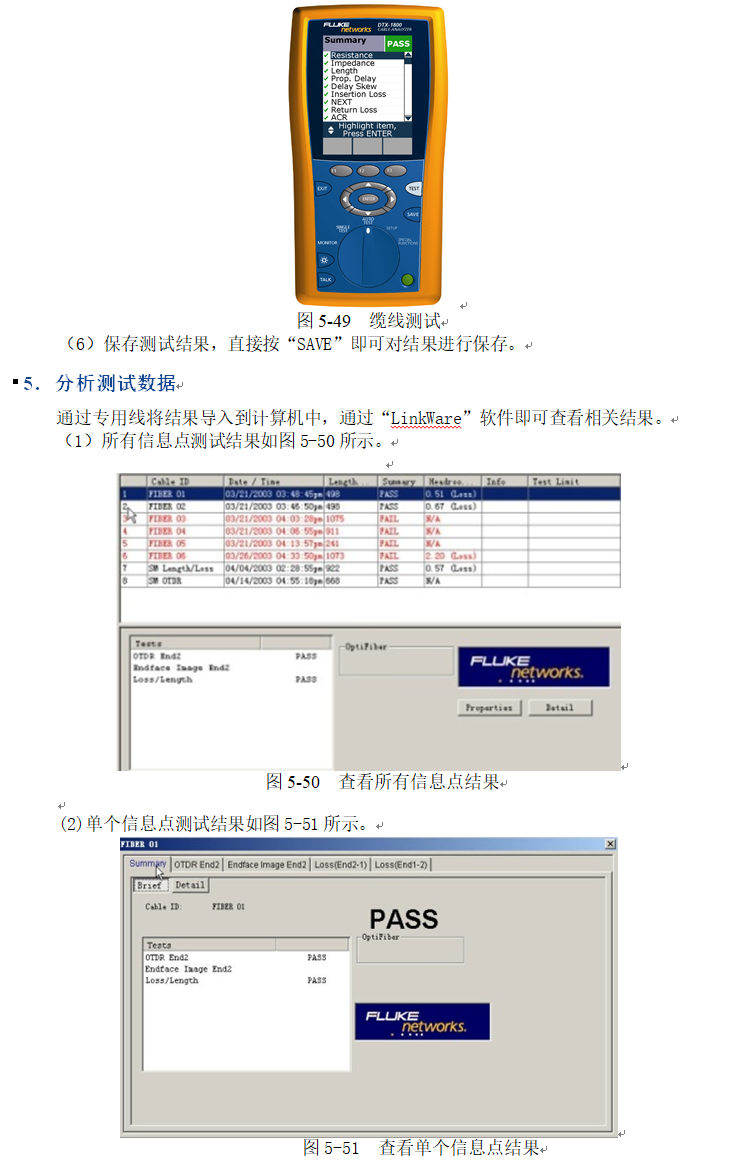

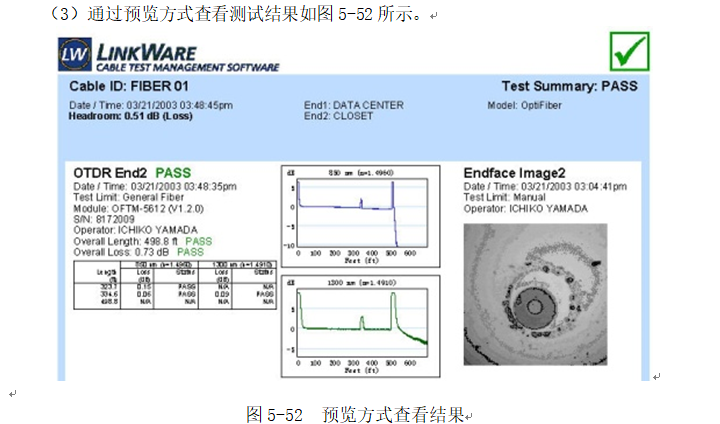

【项目实训】

1．实训目的

掌握简单网络链路测试仪的使用方法，掌握 5e类和6类布线系统的测试标准，掌握用FLUKE -DTX-1800进行认证测试的方法，掌握用OptiFiber多功能光缆测试仪进行光纤测试的方法。

2．实训内容

（1）对学习单元三 任务一中安装的双绞线链路进行测试

（2）对实训室的一条光缆链路进行测试

3．实训报告要求

（1）根据材料领用单填写实训材料和工具的数量、规格和用途。

（2）根据前述实训过程清楚描述测试步骤以及测试注意事项。

（3）实训体会和操作技巧。
