【知识目标】

n  识记：铜缆电气性能测试中衰减、近端串扰、回波损耗等各项技术参数的意义；光纤性能测试中衰减、回波损耗、插入损耗、OTDR等各项技术参数的意义；

n  领会：GB50312标准对电缆性能测试和光纤性能测试的具体要求；

【技能目标】

n  能够使用2种以上测试工具；

n  能够根据工程要求选择测试标准和测试模型；

n  能够根据GB50312标准要求，设置测试链路，并调整测试设备；

能够识读测试仪器界面显示出的测试结果及统计结果；

引例描述

徐经理向李总汇报前一阶段工程测试的结果和现阶段的测试方案，李总了解到前一阶段测试出现大批量不合格，原因是使用线缆材料不合格，导致工程停工、返工，造成了损失，于是决定修改现阶段的测试方案，改成小批量边施工边测试，如图5-1所示。

电缆链路测试

【任务陈述】

电缆链路测试要求电缆电气性能、机械特性、传输性能及连接器件的具体技术指标应符合设计要求。经过测试与检查，性能指标不符合设计要求的设备和材料不能通过验收。

本次任务要求完成经贸综合实训楼综合布线项目电缆链路测试，根据布线信道、布线链路的设计等级和布线系统的类别要求，选择合适的测试设备，检测电缆链路的电气性能，各项测试结果做好详细记录，作为竣工资料的一部分。

【知识准备】

1．测试标准和依据

综合布线系统测试参照的国内标准主要有：

GBT/T 50312-2007  综合布线系统工程验收规范

YD/T 926.1-2009 大楼通信综合布线系统第1部分：总规范

YD/T 926.2-2009 大楼通信综合布线系统第2部分：综合布线用电缆、光缆技术要求

YD/T 926.3-2009 大楼通信综合布线系统第3部分：综合布线用连接硬件技术要求

YD/T 1013-1999  综合布线系统电气特性通用测试方法

测试时主要参照GB50312中的相关规定执行。

2．电缆测试设备

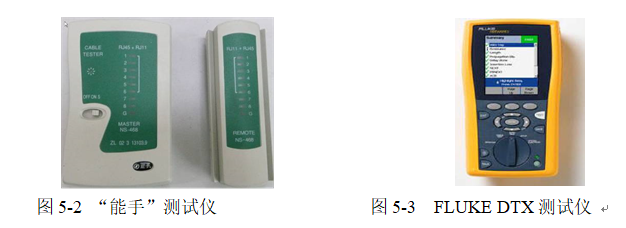

       在综合布线工程中，用于测试双绞电缆链路的设备通常有通断测试与分析测试两类。前者主要用于链路的简单通断性判定，如图5-2所示。后者用于链路性能参数的确定，如图5-3所示。下面，我们主要介绍DTX系列产品的性能和测试模型。

（1）测试软件

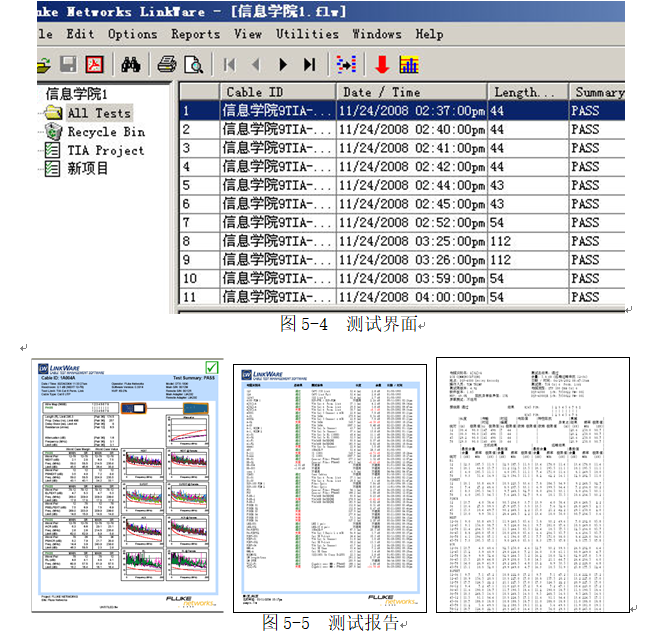

LinkWare（FLUKE系列测试仪表PC平台测试数据分析专用软件）可完成测试结果的管理，其界面如图5-4所示。图5-5显示了各种格式的测试报告，如图形、预览和纯文本等格式。

LinkWare软件可完成测试结果的管理，其界面如图5-4所示。图5-5显示了各种格式的测试报告，如图形、预览和纯文本等。

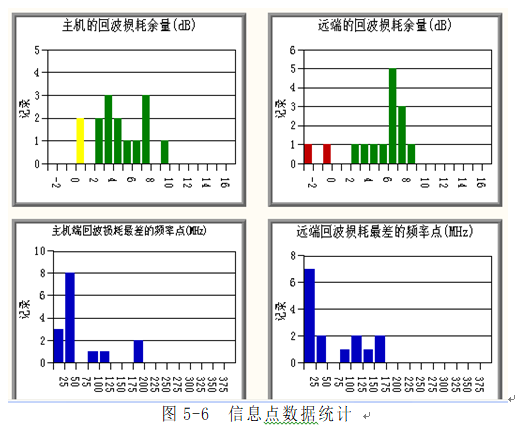

LinkWare具有强大的统计功能，图5-6显示了LinkWare对单个信息点进行单项参数数据统计的结果。

（2）测试仪器精度

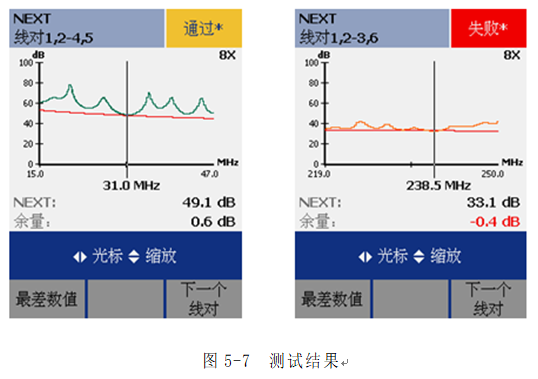

测试结果中出现“*”，表示该结果处于测试仪器的精度范围内，测试仪无法准确判断。测试仪器的精度范围也被称为“灰区”，精度越高，“灰区”范围越小，测试结果越可信。图5-7 显示了FLUKE测试仪成功和失败的灰区结果。提高测试仪精度，可以使用高精度的永久链路适配器和匹配性能好的插头。

3．测试模型

（1）基本链路模型

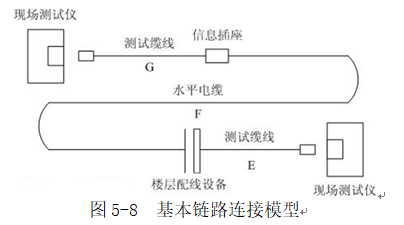

基本链路包括三部分：最长为90m的水平布线电缆、两端接插件和两条2m测试设备跳线。基本链路连接模型应符合图5-8方式。

（2）信道模型

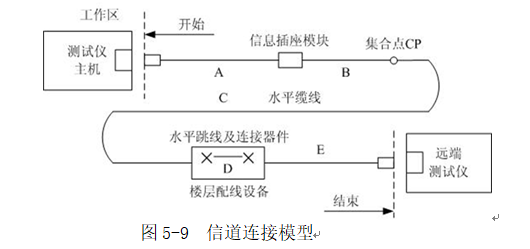

信道指从网络设备跳线到工作区跳线间端到端的连接，它包括了最长为90m的水平布线电缆、两端接插件、一个工作区转接连接器、两端连接跳线和用户终端连接线，信道最长为100m。如图5-9所示。

（3）永久链路模型

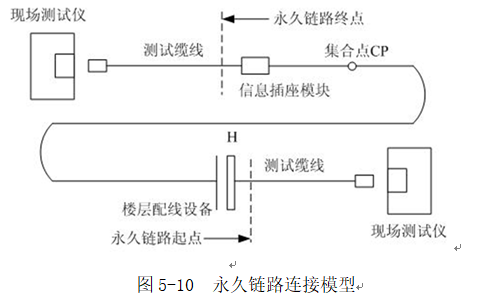

久链路又称固定链路，它由最长为90m的水平电缆、两端接插件和转接连接器组成，如图5-10所示。H为从信息插座至楼层配线设备（包括集合点）的水平电缆，H≤90m。其与基本链路的区别在于基本链路包括两端的2m测试电缆。在使用永久链路测试时可排除跳线在测试过程中本身带来的误差，从技术上消除了测试跳线对整个链路测试结果的影响，使测试结果更准确、合理。

（4）各种模型之间的差别

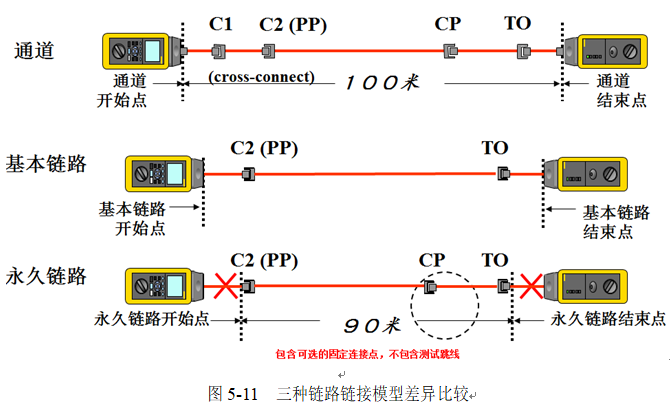

图5-11显示了三种测试模型之间的差异性，主要体现在测试起点和终点的不同、包含的固定连接点不同和是否可用终端跳线等。

3 类和5 类布线系统按照基本链路和信道进行测试，5e类、6 类和7类布线系统按照永久链路和信道进行测试。

4．测试类型

从工程的角度可将综合布线工程的测试分为两类：验证测试和认证测试。

验证测试一般是在施工的过程中由施工人员边施工边测试，以保证所完成的每一个连接的正确性。

认证测试是指对布线系统依照标准进行逐项检测，以确定布线是否达到设计要求，包括连接性能测试和电气性能测试。认证测试通常分为自我认证和第三方认证两种类型。

5．测试技术参数

综合布线的双绞线链路测试中，需要现场测试的参数包括接线图、长度、传输时延、插入损耗、近端串扰、综合近端串扰、回波损耗、衰减串扰比、等效远端串扰和综合等效远端串扰等。下面介绍比较重要的几个参数：

（1）接线图

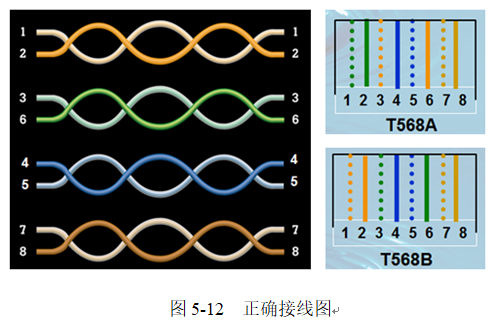

接线图的测试，主要测试水平电缆终接在工作区或电信间配线设备的8位模块式通用插座的安装连接是否正确。正确的线对组合为1/2、3/6、4/5、7/8，分为非屏蔽和屏蔽两类，对于非RJ-45的连接方式按相关规定要求列出结果，布线过程中可能出现以下正确或错误的连接图测试情况。图5-12所示为正确接线的测试结果。

对布线过程中出现错误的连接图测试情况分析如下。

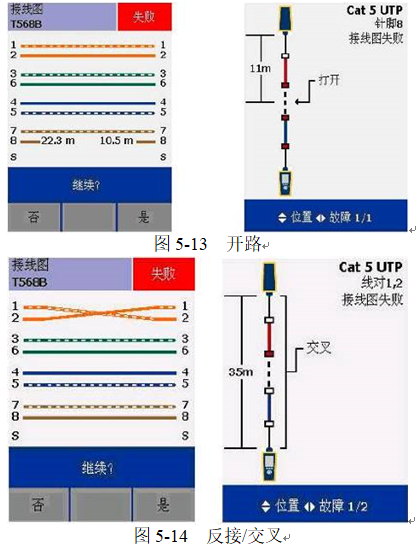

1）开路：双绞线中有个别芯没有正确连接，图5-13显示第8芯断开，且中断位置分别距离测试的双绞线两端22.3m和10.5m处。

2）反接/交叉：双绞线中有个别芯对交叉连接，图5-14显示1、2芯交叉。

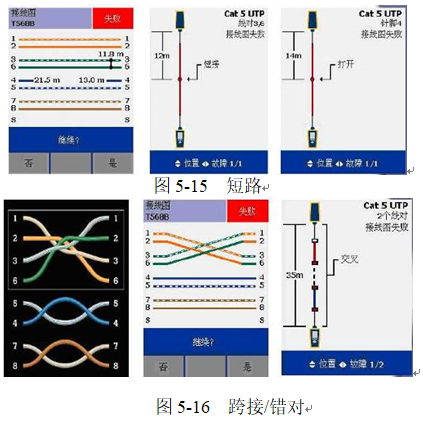

3）短路：双绞线中有个别芯对铜芯直接接触，图5-15显示3、6芯短路。

4）跨接/错对：双绞线中有个别芯对线序错接，图5-16显示1和3、2和6两对芯错接。

（2）长度

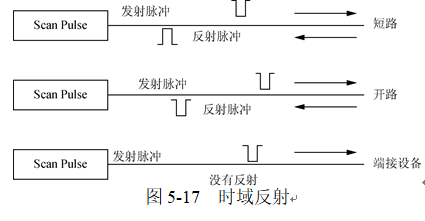

长度为被测双绞线的实际长度。长度测量的准确性主要受几个方面的影响：缆线的额定传输速度（NVP）、绞线长度与外皮护套的长度，以及沿长度方向的脉冲散射。NVP表示的是信号在缆线中传输的速度，以光速的百分比形式表示。NVP设置不正确将导致长度测试结果错误，比如NVP设定为70%而缆线实际的NVP值是65%，那么测量还没有开始就有了5%以上的误差。图5-17说明了一个信号在链路短路、开路和正常状态下的三种传输状态。

（3）传输时延

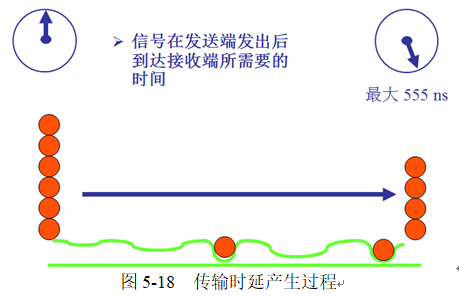

传输时延为被测双绞线的信号在发送端发出后到达接收端所需要的时间，图5-18描述了信号的发送过程，

根据GB50312-2007标准规定，布线系统信道每一线对的传播时延应符合表5-1 的规定，并可参考表5-2所列的关键频率建议值。

表5-1 信道传播时延



级别	频率(MHz)	最大传播时延(us)
A	=0.1	20.000
B	0.1≤≤1	5.000
C	1≤≤16	0.534+0.036/+4×0.0025
D	1≤≤100	0.534+0.036/+4×0.0025
E	1≤≤250	0.534+0.036／+4×0.0025
F	1≤≤600	0.534+0.036/+4×0.0025



表5-2 信道传播时延建议值



频率   (MHz)	最大传播时延(us)
	A级	B级	C级	D级	E级	F级
0.1	20.000	5.000	—	—	—	—
1	—	5.000	0.580	0.580	0.580	0.580
16	—	—	0.553	0.553	0.553	0.553
100	—	—	—	0.548	0.548	0.548
250	—	—	—	—	0.546	0.546
600	—	—	—	—	—	0.545

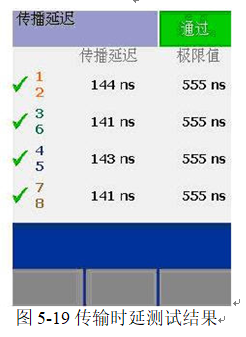

图5-19描述了测试结果，从中可以看到不同线对的信号是先后到达对端的。

（4）衰减或者插入损耗

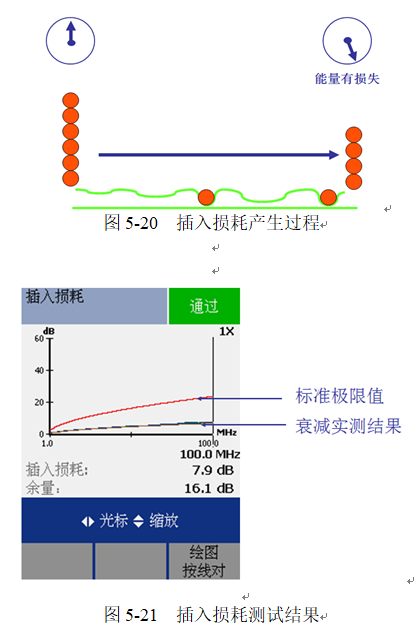

衰减或者插入损耗为链路中传输所造成的信号损耗（以分贝dB标示）。图5-20描述了信号的衰减过程；图5-21显示了插入损耗测试结果。造成链路衰减的主要原因有：电缆材料的电气特性和结构、不恰当的端接和阻抗不匹配的反射，而线路过量的衰减会使电缆链路传输数据变得不可靠。

根据GB50312-2007标准规定，布线系统信道每一线对的插入损耗值应符合表5-3的规定，并可参表5-4 所列关键频率的插入损耗建议值。

表5-3 信道插入损耗值



级别		频率(MHz)	最大插入损耗(dB)
A	f=0.1		16.0
B	f=0.1		5.5
	f=1		5.8
C	1≤f≤16		1.05×(3.23)+4×0.2
D	1≤f≤100		1.05×(1.9108+0.0222×f+0.2／)+4×0.04×
E	1≤f≤250		1.05×(1.82+0.0169×f+0.25/)+4×0.02×
F	1≤f≤600		1.05×(1.8+0.01×f+0.2／)+4×0.02×

注：插入损耗(IL)的计算值小于4.0dB 时均按4.0dB 考虑。





表5-4 信道插入损耗建议值



频率   (MHz)	最大插入损耗(dB)
	A级	B级	C级	D级	E级	F级
0.1	16.0	5.5	—	—	—	—
1	—	5.8	4.2	4.0	4.0	4.0
16	—	—	14.4	9.1	8.3	8.1
100	—	—	—	24.0	21.7	20.8
250	—	—	—	—	35.9	33.8
600	—	—	—	—	—	54.6



（5）近端串扰

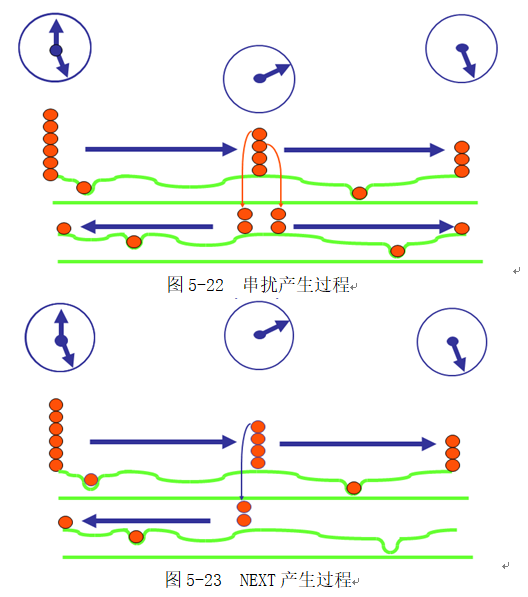

串扰是测量来自其他线对泄露过来的信号。图5-22显示了串扰的形成过程。串扰又可分为近端串扰（NEXT）和远端串扰（FEXT），在GB50312-2007标准中被称为近端串音和远端串音。NEXT是在信号发送端（近端）进行测量。图11-22显示了NEXT的形成过程。对比图5-22和图5-23可知，NEXT只考虑了近端的干扰，忽略了对远端的干扰。

NEXT的影响类似于噪声干扰，当干扰信号足够大的时候，将直接破坏原信号或者接收端将原信号错误地识别为其他信号，从而导致站点间歇的锁死或者网络连接失败。

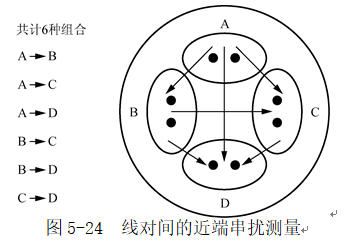

NEXT又与噪声不同，NEXT是缆线系统内部产生的噪声，而噪声是由外部噪声源产生的。图5-24描述了双绞线各线对之间的相互干扰关系。

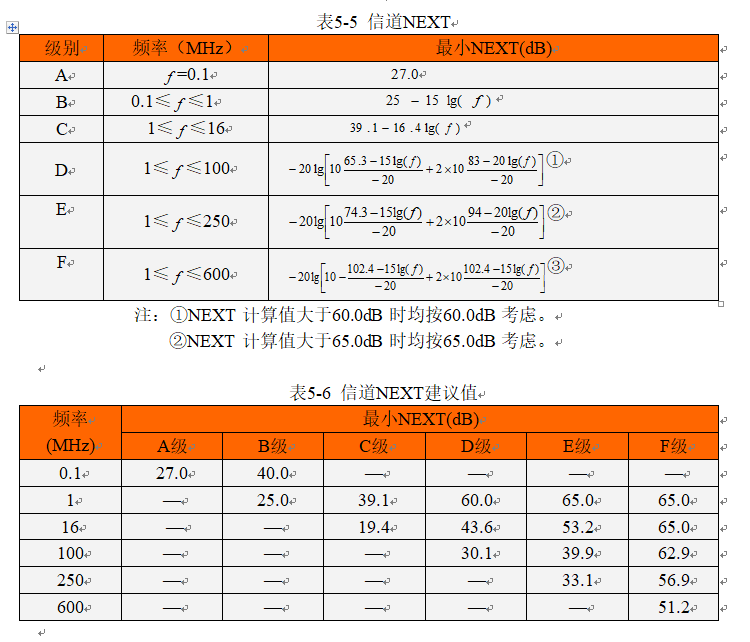

根据标准规定，在布线系统信道的两端，线对与线对之间的近端串扰值均应符合表5-5 的规定，并可参考表5-6所列关键频率的近端串音建议值。

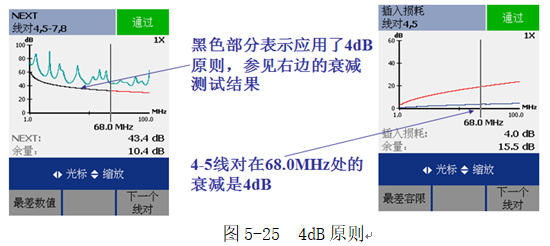

NEXT是频率的复杂函数，图5-25显示的测试结果验证了4dB原则。在ISO11801：2002标准中，NEXT的测试遵循4dB原则，即当衰减小于4dB时，可以忽略NEXT。

（6）远端串扰

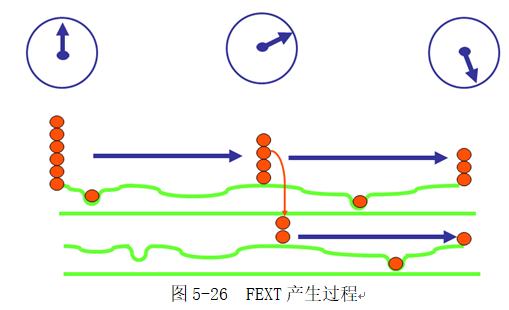

和近端串扰NEXT相对，远端串扰FEXT是在信号接收端（远端）进行测量来自其他线对泄漏过来的信号。如图5-26显示了FEXT形成的过程。

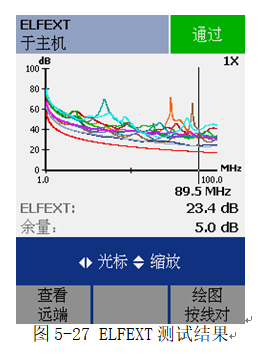

等效远端串扰ELFEXT（Equal Level FEXT）是传送端的干扰信号对相邻线对在远端所产生的影响，是减去衰减后的FEXT，即ELFEXT=FEXT-Attention。如图5-27所示为ELFEXT测试结果示例。

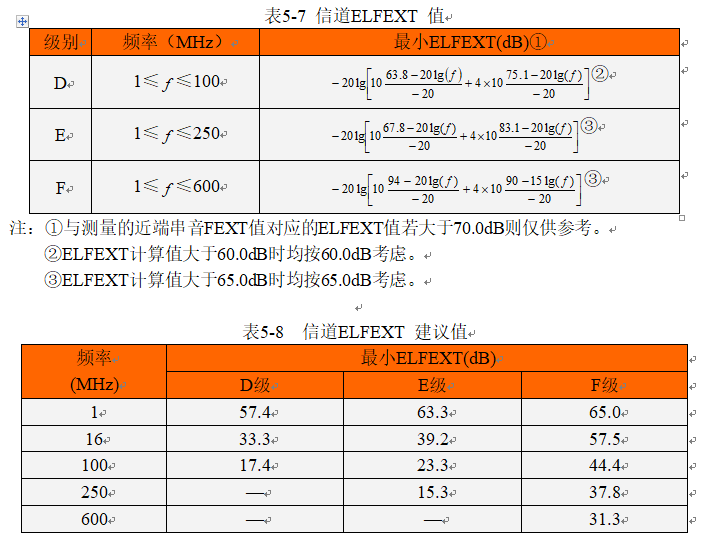

根据标准规定，ELFEXT只应用于布线系统的D、E、F 级。布线系统信道每一线对的ELFEXT 数值应符合表5-7 的规定，并可参考表5-8 所列关键频率的ELFEXT建议值。

（7）综合近端串扰

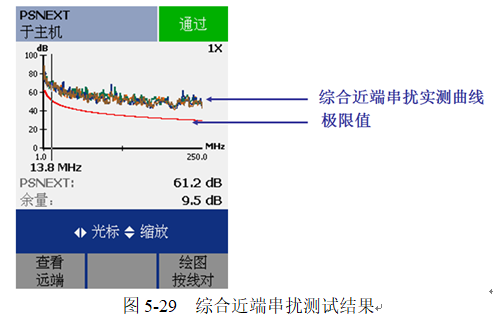

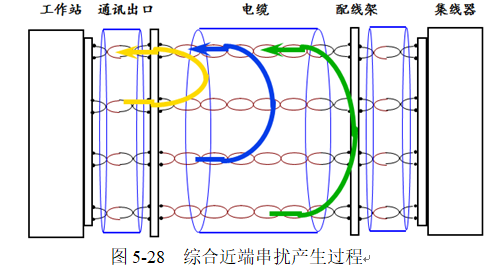

综合近端串扰（PS NEXT）是一对线感应到所有其他绕对对其的近端串扰的总和。图5-28描述了综合近端串扰的形成，图5-29显示了测试结果。

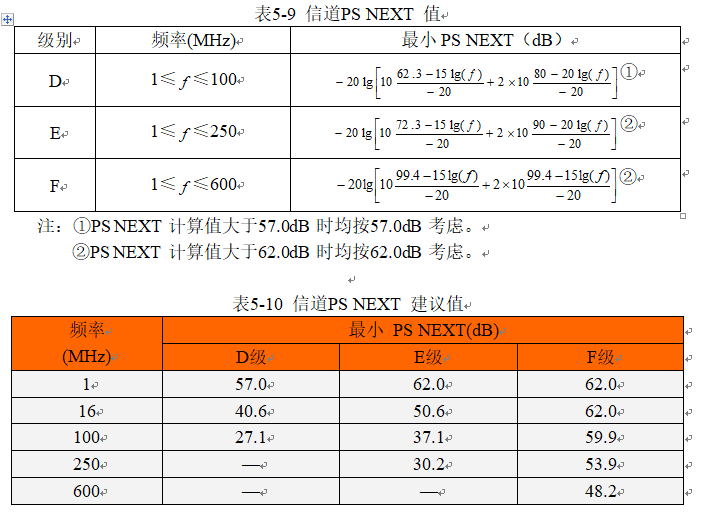

根据标准规定，PS NEXT测试只应用于布线系统的D、E、F 级，信道的每一线对和布线的两端均应符合PS NEXT 值要求，布线系统信道的最小PS NEXT 值应符合表5-9 的规定，并可参考表5-10所列关键频率的近端串音功率和建议值。

（8）综合远端串扰

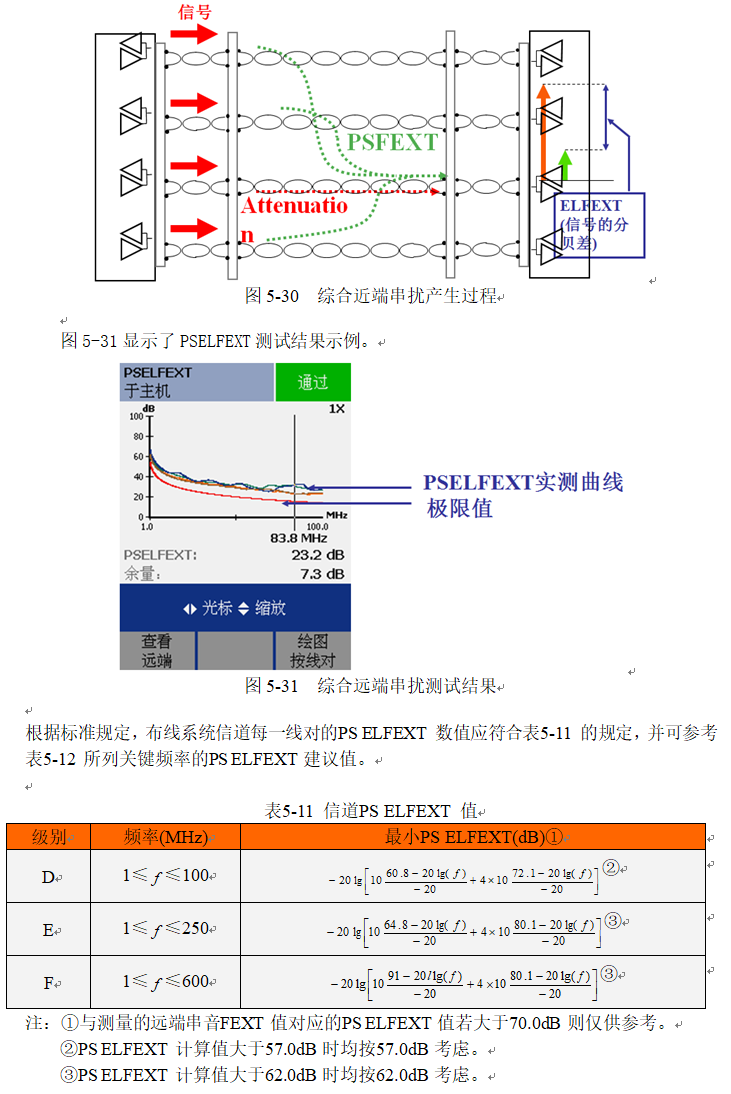

综合等效远端串扰（PowerSum ELFEXT，PSELFEXT）用于测量4对线缆中3对线缆传输信号时对另一对线缆在远端所产生的干扰。图5-30描述了综合远端串扰的形成。

表5-12 信道PS ELFEXT 建议值



频率   (MHz)	最小PSELFEXT(dB)+
	D级	E级	F级
1	54.4	60.3	62.0
16	30.3	36.2	54.5
100	14.4	20.3	41.4
250	—	12.3	34.8
600	—	—	28.3

（9）回波损耗

回波损耗是由于缆线阻抗不连续/不匹配所造成的反射，产生原因是特性阻抗之间的偏离，体现在缆线的生产过程中发生的变化、连接器件和缆线的安装过程。

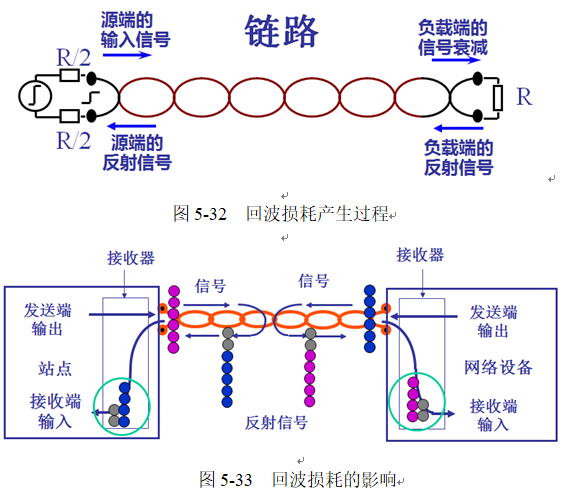

在TIA和ISO标准中，回波损耗遵循3dB原则，即当衰减小于3dB时，可以忽略回波损耗。图5-32描述了回波损耗的产生过程。图5-33描述了回波损耗的影响。

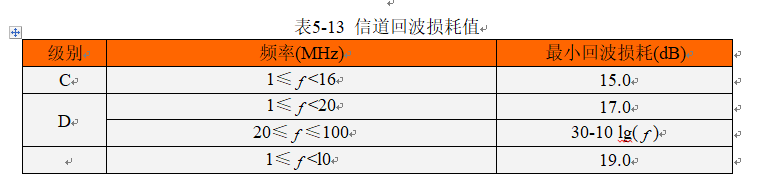

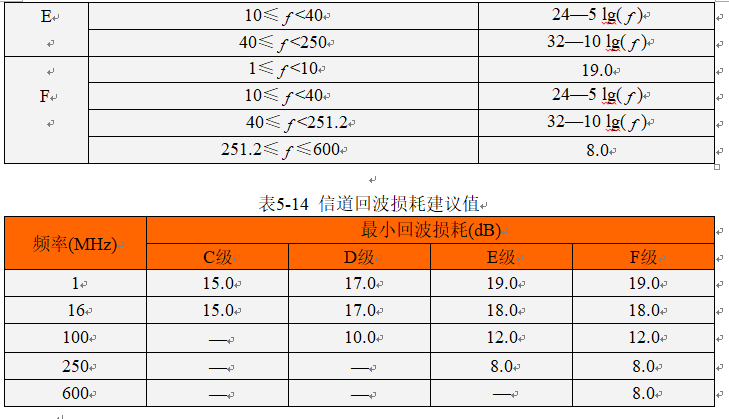

根据标准规定，回波损耗只在布线系统中的C、D、E、F 级采用，信道的每一线对和布线的两端均应符合回波损耗值的要求，布线系统信道的最小回波损耗值应符合表5-13 的规定，并可参考表5-14 所列关键频率的回波损耗建议值。

（10）衰减串扰比

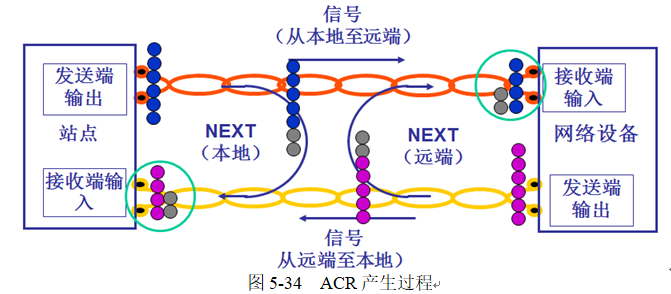

衰减串扰比（ACR），类似信号噪声比，用来表征经过衰减的信号和噪声的比值，ACR=NEXT值－衰减，数值越大越好。图5-34描述了ACR的产生过程。

根据标准规定，ACR只应用于布线系统的D、E、F 级，信道的每一线对和布线的两端均应符合ACR 值要求。布线系统信道的ACR值可用以下计算公式进行计算，并可参考表5-15所列关键频率的ACR 建议值。

线对i与k间衰减串音比的计算公式：

ACR_ik=NEXT_ik—IL_K

式中：

i——线对号；

k——线对号;

NEXT_ik——线对i与线对k间的近端串音；

IL_k——线对k的插入损耗。



表5-15 信道ACR 建议值



频率   (MHz)	最小ACR(dB)
	D级	E级	F级
1	56.0	6I.0	61.0
16	34.5	44.9	56.9
100	6.1	18.2	42.1
250	—	-2.8	23.1
600	—	—	-3.4



在要求比较高的时候，还需要测试综合衰减串扰比，综合衰减串扰比PS ACR（Power Sum Attenuation-to-crosstalkRatio）指4对线缆中3对线缆传输信号时对另一对线缆所产生的综合衰减串扰影响，它主要用于保障综合布线系统的高速数据传输。

根据标准规定，布线系统永久链路或CP链路每一线对和布线两端的PS ACR 值可用以下计算公式进行计算，并可参考表5-16 所列关键频率的PS ACR 建议值。

线对k 的PS ACR 值计算公式：

PS ACR_k=PSNEXT_k—Il_k

式中：

k——线对号；

PS NEXT_k——线对k 的近端串音功率和；

IL_k——线对k 的插入损耗。



表5-16 永久链路PS ACR 建议值



频率   (MHz)	最小PSACR(dB)
	D级	E级	F级
1	53.0	58.0	58.0
16	34.5	45.1	55.1
100	8.9	20.8	44.3
250	—	2.0	28.6
600	—	—	5.1



（11）直流环路电阻

直流环路电阻是指一对导线电阻的和。它会消耗一部分信号，并将其转变成热量。

根据标准规定，布线系统信道每一线对的直流环路电阻应符合表5-17 的规定。



表5-17 信道直流环路电阻



最大直流环路电阻(Ω)
A级	B级	C级	D级	E级	F级
560	170	40	25	25	25



布线系统永久链路或CP链路每一线对的直流环路电阻应符合表B5-18 的规定，并可参考表5-19所列的建议值。



表5-18  永久链路或CP链路直流环路电阻值



级别	最大直流环路电阻(Ω)
A	530
B	140
C	34
D	(L／100)×22+n×0.4
E	(L／100)×22+n×0.4
F	(L／100)×22+n×0.4

注：L= L_FC+L_cpY

L_FC——固定电缆长度(m)；

L_CP——CP 电缆长度(m)；

Y 一CP 电缆衰减(dB／m)与固定水平电缆衰减(dB／m)比值;

n=2 对于不包含CP点的永久链路的测试或仅测试CP链路；

n=3 对于包含CP点的永久链路的测试。

表5-19  永久链路直流环路电阻建议值



最大直流环路电阻(Ω)
A级	B级	C级	D级	E级	F级
530	140	34	21	21	21

【任务实施】

1．确定测试标准

该工程为国内工程，所以使用目前国内普遍使用的T568B标准测试。

2．确定测试链路标准

为了保证缆线的测试精度，采用永久链路测试。

3．确定测试设备

项目全部使用6类线进行敷设，所以测试时必选用FLUKE-DTX-1800的6类双绞线模块进行。

4．测试仪器的校准和基本测试信息的输入

  基本测试信息包括测试项目的名称、测试人员姓名、测试公司信息等。

5．测试信息点

（1）将FLUKE-DTX-1800设备的主机和远端机都接好6类双绞线永久链路测试模块。

（2）将FLUKE-DTX-1800设备的主机放置在配线间（中央控制室）的配线架前，远端机接入到各楼层的信息点进行测试。

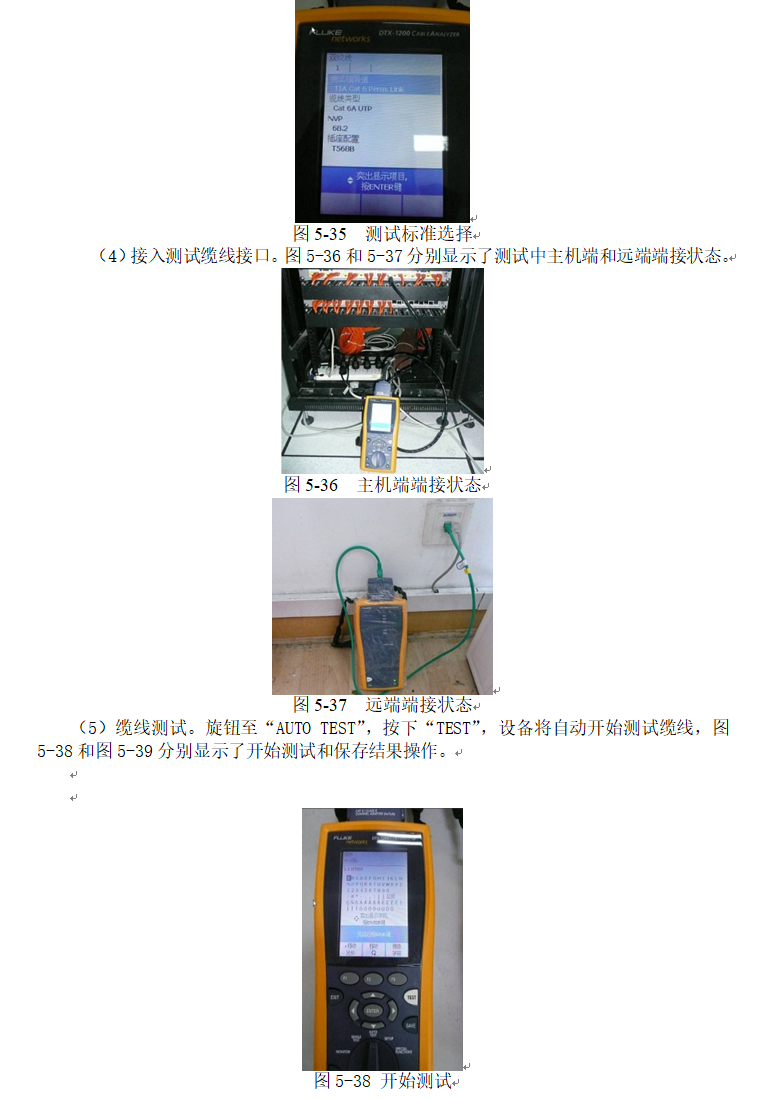

（3）设置FLUKE-DTX-1800主机的测试标准，旋钮至“SETUP”，选择测试标准为“TIA Cat6 Perm.link”，如图5-35所示。

6．分析测试数据

通过专用线将结果导入到计算机中，通过“LinkWare”软件即可查看相关结果。

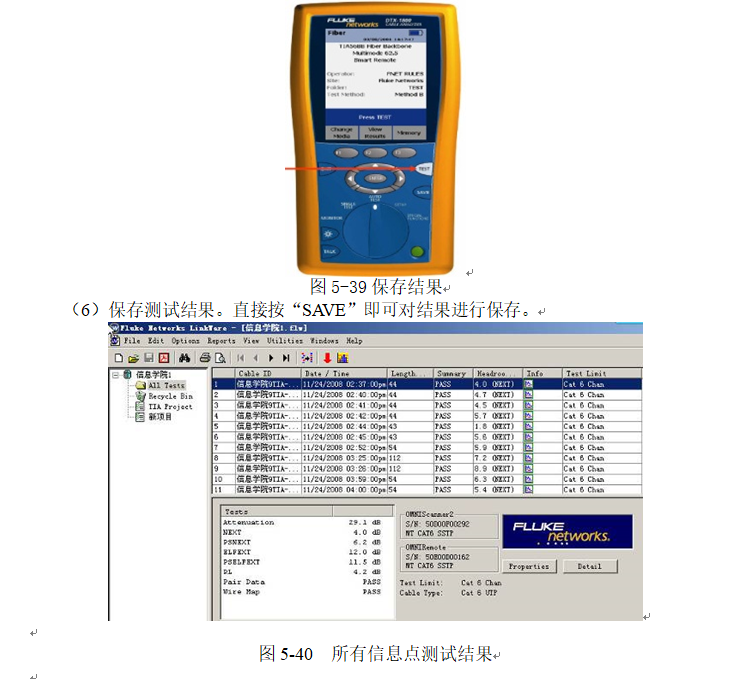

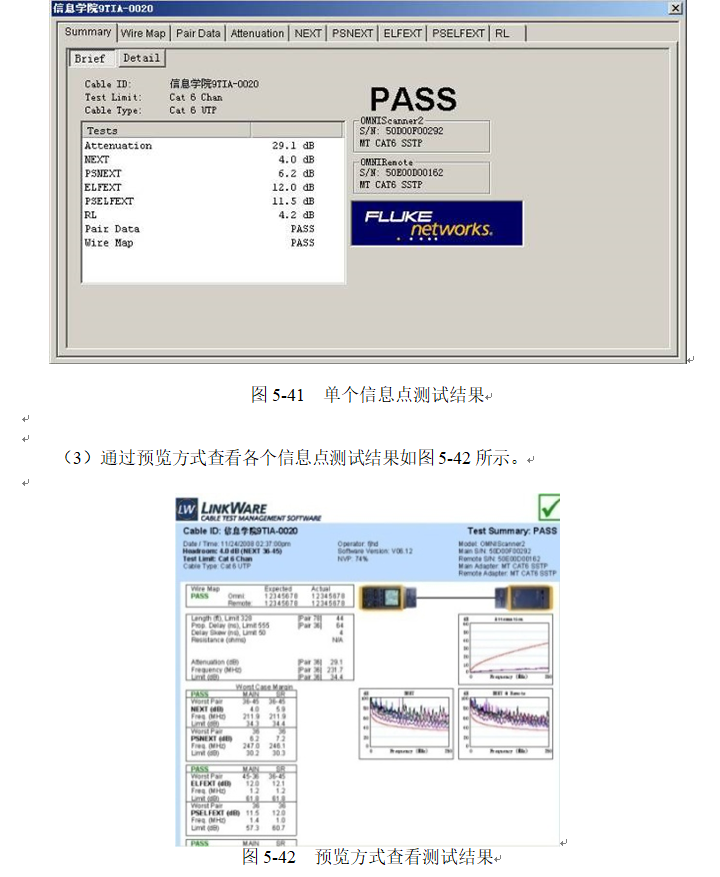

（1）所有信息点测试结果如图5-41所示。

（2）单个信息点测试结果如图5-42所示。

线缆寻线与标识方法

链路故障测试方法

链路性能测试方法
