【任务陈述】
根据光华实训楼综合布线工程设备间施工图和材料统计表，进行机柜机架的安装。
【知识准备】
1. 机柜机架安装要求
（1） 安装工艺要求
GB50311-2007《综合布线系统工程设计规范》国家标准第6章安装工艺要求内容中，对机柜的安装有如下要求：
一般情况下，综合布线系统的配线设备和计算机网络设备采用19寸标准机柜安装。机柜尺寸通常为600mm(宽)x 900mm(深)x 2000mm(高)，共有42U的安装空间。机柜内可安装光纤连接盘、RJ45(24口)配线模块、多线对卡接模块(100对)、理线架、计算机HUB／SW设备等。如果按建筑物每层电话和数据信息点各为200个考虑配置上述设备，大约需要有2个19寸(42U)的机柜空间，以此测算电信间面积至少应为5m2(2.5mX 2.0m)。对于涉及布线系统设置内、外网或专用网时，19寸机柜应分别设置，并在保持一定间距的情况下预测电信间的面积。
对于管理间子系统来说，多数情况下采用6U～12U壁挂式机柜，一般安装在每个楼层的竖井内或者楼道中间位置。具体安装方法采取三角支架或者膨胀螺栓固定机柜。
（2）安装要求
GB50312-2007《综合布线系统工程验收规范》规定机柜、机架安装应符合下列要求：
1 机柜、机架安装位置应符合设计要求，垂直偏差度不应大于3mm。
2 机柜、机架上的各种零件不得脱落或碰坏，漆面不应有脱落及划痕，各种标志应完整、清晰。
3 机柜、机架、配线设备箱体、电缆桥架及线槽等设备的安装应牢固，如有抗震要求，应按抗震设计进行加固。
2. 机柜、机架接地要求
设备间机柜和机架等必须可靠接地，一般采用自攻螺丝与机柜钢板连接方式。如果机柜表面是油漆过的，接地必须直接接触到金属，用褪漆溶剂或者电钻帮助，实现电气连接。
在机柜或者机架上距离地面1.21m高度分别安装静电释放（ESD）保护端口，并且安装相应标识。通过6AWG跳线与网状共用等电位接地网络相连，压接装置用于将跳线和网状共用等电位接地网络导线压接在一起。在实际安装中，禁止将机柜的接地线按“菊连”的方式串接在一起。
【任务实施】
1. 施工准备
（1）环境检查
在准备施工之前，需要参照GB50312-2007《综合布线系统工程验收规范》对施工现场进行施工环境检查。
GB50312-2007《综合布线系统工程验收规范》规定环境检查：
2.0.1工作区、电信间、设备间的检查应包括下列内容：
1 工作区、电信间、设备间土建工程已全部竣工。房屋地面平整、光洁，门的高度和宽度应符合设计要求。
2 房屋预埋线槽、暗管、孔洞和竖井的位置、数量、尺寸均应符合设计要求。
3 铺设活动地板的场所，活动地板防静电措施及接地应符合设计要求。
4 电信间、设备间应提供220V 带保护接地的单相电源插座。
5 电信间、设备间应提供可靠的接地装置，接地电阻值及接地装置的设置应符合设计要求。
6 电信间、设备间的位置、面积、高度、通风、防火及环境温、湿度等应符合设计要求。
2.0.2建筑物进线间及入口设施的检查应包括下列内容：
1 引入管道与其他设施如电气、水、煤气、下水道等的位置间距应符合设计要求。
2 引入缆线采用的敷设方法应符合设计要求。
3 管线入口部位的处理应符合设计要求，并应检查采取排水及防止气、水、虫等进入的措施。
4 进线间的位置、面积、高度、照明、电源、接地、防火、防水等应符合设计要求。
2.0.3有关设施的安装方式应符合设计文件规定的抗震要求。
（2）材料检查
GB50312-2007《综合布线系统工程验收规范》规定器材检验应符合下列要求：
1 工程所用缆线和器材的品牌、型号、规格、数量、质量应在施工前进行检查，应符合设计要求并具备相
应的质量文件或证书，元出厂检验证明材料、质量文件或与设计不符者不得在工程中使用。
2 进口设备和材料应具有产地证明和商检证明。
3 经检验的器材应做好记录，对不合格的器件应单独存放，以备核查与处理。
4 工程中使用的缆线、器材应与订货合同或封存的产品在规
格、型号、等级上相符。
5 备品、备件及各类文件资料应齐全。
GB50312-2007《综合布线系统工程验收规范》规定连接器件的检验应符合下列要求：
1 配线模块、信息插座模块及其他连接器件的部件应完整，电气和机械性能等指标符合相应产品生产的质量标准。塑料材质应具有阻燃性能，并应满足设计要求。
2 信号线路浪涌保护器各项指标应符合有关规定。
2. 任务实施
1）壁挂式机柜的安装步骤
第一步：检查机柜
在机柜安装前，必须检查机柜是否合格，机柜内部的设备上的各种零件必须完好，表面漆面必须完好，各种标志必须统一、完整、清晰、醒目。
第二步：确定安装位置
根据施工图纸，在施工现场测量确定机柜的安装位置，并在墙面作出标记。
第三步：墙面开孔并安装膨胀管
首先用电钻在墙面标记处开孔，选用与膨胀管相同外径的钻头，孔的深度与膨胀管长度相同。然后在开好的安装孔里打入膨胀管。
第四步：固定机柜
将机柜的安装孔对准墙面安装孔，拧入膨胀管配套螺栓，即可完成壁挂式机柜的安装，如图64-1所示为安装完成的壁挂式网络机柜。
第五步：设备编号
机柜安装完成后，应做好设备编号标记。
2）落地式网络机柜的安装步骤
第一步：网络机柜安装的空间计划。
在安装网络机柜之前首先对空间进行计划，为了易于散热和保护设施，网络机柜前后与墙面或其他设施的距离不应小于0.8m，机房的净高不可以小于2.5m。
第二步：网络机柜安装前的准备。
在网络机柜安装前，必须检查网络机柜是否合格，网络机柜内部的设备上的各种零件必须完好，表面漆面必须完好，各种标志必须统一、完整、清晰、醒目。
第三步：安放网络机柜。
将网络机柜安放到计划好的位置，确认网络机柜的前后面，并使网络机柜的地脚瞄准相应的地脚定位标记。
第四步：固定调试。
用水平尺测量网络机柜是否水平，并通过调节地脚的高度，使网络机柜安放水平，然后锁紧网络机柜地脚上的锁紧螺丝帽，完成网络机柜的固定。
3. 施工检查
1) 检查机柜或机架的外观：垂直度和水平度不得超标、油漆不得脱落；
2) 检查机柜或机架固定的牢固程度：所有螺丝是否已经拧紧；
3) 配线架、跳线架在机柜机架中安装：排列是否整齐，各种螺丝是否已拧紧；
4) 所有接地线是否已正确连接。
【项目实训】
壁挂式机柜的安装实训

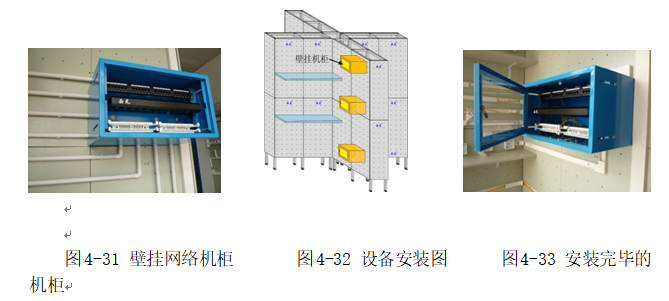

一般中小型网络综合布线系统工程中，管理间子系统大多设置在楼道或者楼层竖井内，高度在1.8m以上。由于空间有限，经常选用壁挂式网络机柜，常用的有6U、9U、12U等，如图7-31所示。
1．实训目的：
l 通过常用壁挂式机柜的安装,了解机柜的布置原则和安装方法及使用要求。
l 通过壁挂式机柜的安装，熟悉常用壁挂式机柜的规格和性能。
2．实训要求：
（1）准备实训工具，列出实训工具清单。
（2）独立领取实训材料和工具。
（3）完成壁挂式机柜的定位。
（4）完成壁挂式机柜墙面固定安装。
3．实训设备、材料和工具：
（1）西元牌网络综合布线实训装置1套。
（2）实训专用M6X16十字头螺钉，用于固定壁挂式机柜，每个机柜使用4个。
（3）十字头螺丝刀，长度150mm，用于固定螺丝。一般每人1个。
4．实训步骤：
（1）设计一种设备安装图，确定壁挂式机柜安装位置。
2-3人组成一个项目组，选举项目负责人，每组设计一种设备安装图，并且绘制图纸。项目负责人指定1种设计方案进行实训。如图4-32所示。
（2）准备实训工具，列出实训工具清单。
（3）领取实训材料和工具。
（4）准备好需要安装的设备--壁挂式网络机柜，将网络机柜的门先取掉，方便机柜的安装。
（5）使用实训专用螺丝，在设计好的位置安装壁挂式网络机柜，螺丝固定牢固。
（6）安装完毕后，将门再重新安装到位。如图4-33所示。
（7）最后将机柜进行编号。
5．实训报告要求：
（1）画出壁挂式机柜安装位置布局示意图。
（2）写出常用壁挂式机柜的规格。
（3）分步陈述实训程序或步骤以及安装注意事项。
（4）实训体会和操作技巧。
