【任务陈述】

桥架对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好效果。选用桥架一般应结合现场环境，本次任务就是按照光华实训楼配线子系统的施工图进行安装。



【知识准备】

1. 桥架的安装要求

  GB50312-2007《综合布线系统工程验收规范》规定：

4.0.4电缆桥架及线槽的安装应符合下列要求：

1 桥架及线槽的安装位置应符合施工图要求，左右偏差不应超过50mm。

2 桥架及线槽水平度每m偏差不应超过2mm。

3 垂直桥架及线槽应与地面保持垂直，垂直度偏差不应超过3mm。

4 线槽截断处及两线槽拼接处应平滑、无毛刺。

5 吊架和支架安装应保持垂直，整齐牢固，无歪斜现象。

6 金属桥架、线槽及金属管各段之间应保持连接良好，安装牢固。

7 采用吊顶支撑柱布放缆线时，支撑点宜避开地面沟槽和线槽位置，支撑应牢固。

2.桥架线缆敷设要求

GB50312-2007《综合布线系统工程验收规范》规定设置缆线桥架和线槽敷设缆线应符合下列规定：

1 密封线槽内缆线布放应顺直，尽量不交叉，在缆线进出线槽部位、转弯处应绑扎固定。

2 缆线桥架内缆线垂直敷设时，在缆线的上端和每间隔1.5m处应固定在桥架的支架上；水平敷设时，在缆线的首、尾、转弯及每间隔5～l0m 处进行固定。

3 在水平、垂直桥架中敷设缆线时，应对缆线进行绑扎。对绞电缆、光缆及其他信号电缆应根据缆线的类别、数量、缆径、缆线芯数分束绑扎。绑扎间距不宜大于1.5m，间距应均匀，不宜绑扎过紧或使缆线受到挤压。

4 楼内光缆在桥架敞开敷设时应在绑扎固定段加装垫套。

3.桥架保护要求

GB50312-2007《综合布线系统工程验收规范》规定设置缆线桥架和线槽保护要求：

1)缆线桥架底部应高于地面2.2m及以上，顶部距建筑物楼板不宜小于300mm，与梁及其他障碍物交叉处间的距离不宜小于50 mm。

2)缆线桥架水平敷设时，支撑间距宜为1.5～3m。垂直敷设时固定在建筑物结构体上的间距宜小于2m，距地1.8m以下部分应加金属盖板保护，或采用金属走线柜包封，门应可开启。

3)直线段缆线桥架每超过15～30m或跨越建筑物变形缝时，应设置伸缩补偿装置。

4)金属线槽敷设时，在下列情况下应设置支架或吊架：线槽接头处；每间距3m处；离开线槽两端出口0.5m处；转弯处。

5)塑料线槽槽底固定点间距宜为lm。

6)缆线桥架和缆线线槽转弯半径不应小于槽内线缆的最小允许弯曲半径，线槽直角弯处最小弯曲半径不应小于槽内最粗缆线外径的10 倍。



7)桥架和线槽穿过防火墙体或楼板时，缆线布放完成后应采取防火封堵措施。

4. 桥架的安装方式

（1）桥架吊装安装方式及要求

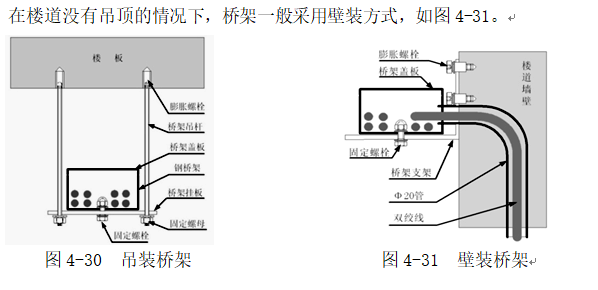

在楼道有吊顶时水平子系统桥架一般吊装在楼板下，如图4-30所示。具体要求如下：

u  壁装桥架一般在没有吊顶的楼道内使用，安装在墙面，距地高度一般不低于2.5m。

u  壁装桥架水平走向时，支架间距一般为1.5～3 m，垂直走向时,固定点间距不大于2m。

u  壁装桥架弯曲半径小于300mm时,应在距弯曲段与直线段接合处300～600 mm处的直线段上设一个固定点；当弯曲半径大于300mm时,还应在弯曲段中部增设一个固定点。

u  壁装桥架的安装必须符合设计要求。

（2）桥架壁装安装方式用要求

【任务实施】

1. 施工准备

（1）环境检查

      在准备施工之前，需要参照GB50312-2007《综合布线系统工程验收规范》对施工现场进行施工环境检查。

GB50312-2007《综合布线系统工程验收规范》规定环境检查：

2.0.1工作区、电信间、设备间的检查应包括下列内容：

1 工作区、电信间、设备间土建工程已全部竣工。房屋地面平整、光洁，门的高度和宽度应符合设计要求。

2 房屋预埋线槽、暗管、孔洞和竖井的位置、数量、尺寸均应符合设计要求。

3 铺设活动地板的场所，活动地板防静电措施及接地应符合设计要求。

4 电信间、设备间应提供220V 带保护接地的单相电源插座。

5 电信间、设备间应提供可靠的接地装置，接地电阻值及接地装置的设置应符合设计要求。

6 电信间、设备间的位置、面积、高度、通风、防火及环境温、湿度等应符合设计要求。

2.0.2建筑物进线间及入口设施的检查应包括下列内容：

1 引入管道与其他设施如电气、水、煤气、下水道等的位置间距应符合设计要求。

2 引入缆线采用的敷设方法应符合设计要求。

3 管线入口部位的处理应符合设计要求，并应检查采取排水及防止气、水、虫等进入的措施。

4 进线间的位置、面积、高度、照明、电源、接地、防火、防水等应符合设计要求。

2.0.3有关设施的安装方式应符合设计文件规定的抗震要求。

（2）材料检查

GB50312-2007《综合布线系统工程验收规范》规定器材检验应符合下列要求：

1 工程所用缆线和器材的品牌、型号、规格、数量、质量应在施工前进行检查，应符合设计要求并具备相

应的质量文件或证书，元出厂检验证明材料、质量文件或与设计不符者不得在工程中使用。

2 进口设备和材料应具有产地证明和商检证明。

3 经检验的器材应做好记录，对不合格的器件应单独存放，以备核查与处理。

4 工程中使用的缆线、器材应与订货合同或封存的产品在规

格、型号、等级上相符。

5 备品、备件及各类文件资料应齐全。

GB50312-2007《综合布线系统工程验收规范》规定连接器件的检验应符合下列要求：

1 配线模块、信息插座模块及其他连接器件的部件应完整，电气和机械性能等指标符合相应产品生产的质量标准。塑料材质应具有阻燃性能，并应满足设计要求。

2 信号线路浪涌保护器各项指标应符合有关规定。

（3）桥架安装前安全检查

      电缆桥架安装时，其下方不应有人停留。进入现场应戴好安全帽。

      高空作业时应系好安全带。

      使用人字梯必须坚固，距梯角40～1500px处要设拉绳，防止劈开。使用单梯上端要绑牢，下端应有人扶持。

      使用电气设备、电动工具要有可靠的保护接地（接零）措施。打眼时，要戴好防护眼镜，工作地点下方不得站人。

      剔凿出的垃圾要做到及时清理，堆放在指定地点。

      包装用的塑料布及草带等物品应及时分类清除出现场。

2. 实施步骤

吊装桥架的安装步骤：

第一步：划线定位

   根据设计图或施工方案，确定桥架的安装位置和走向，并标出吊杆和固定点的具体安装位置。

第二步：安装吊杆。

（1）在吊杆安装标记处钻孔，钻孔的深度应以膨胀螺栓全部埋入顶板内为宜。

（2）用木锤或垫上木块后用铁锤将膨胀螺栓敲入安装孔内。

（3）用膨胀螺丝将吊杆固定在膨胀螺栓上，并调整好高度。

第三步：安装并连接桥架。

将桥架固定在吊杆上，保证桥架安装牢固，横平竖直，沿桥架水平走向的吊架左右偏差不应大于10mm，其高低偏差不应大于5mm。

第四步：接地保护。

整个桥架应有良好的电气接触，并在建筑变形缝处跨接地线，跨接地线要留余量，跨接地线应符合设计要求。

第五步：铺设电缆。

清扫桥接，铺设电缆，电缆应分层敷设且排列整齐，不应交叉。一般情况下，不同电压或不同用途的电缆下不得敷设在同一层桥架上，不得已敷设在同一层桥架上时，必须采用隔板隔开。



壁装桥架的具体安装步骤如下：

在楼道墙面安装金属桥架时，首先根据各个房间信息点出线管口在楼道高度，确定楼道桥架安装高度并且画线.

其次先安装L型支架或者三角型支架，按照2～3个/m。

支架安装完毕后，用螺栓将桥架固定在每个支架上，并且在桥架对应管出口处开孔。

如果各个信息点管出口在楼道高度偏差太大时，也可以将桥架安装在管出口的下边，将双绞线通过弯头引入桥架，这样施工方便，外型美观。缆线引入桥架时，必须穿保护管，并且保持比较大的曲率半径。
