【任务陈述】

线管安装完成，要安装接插座才可以跟终端相连。根据不同环境的需要，选择合适的信息插座进行安装。本任务根据工作区设计，进行施工。

【知识准备】

1. 信息插座的安装要求

GB 50312-2007《综合布线系统工程验收规范》国家标准对信息插座模块安装提出符合的要求如下：

1)    信息插座模块、多用户信息插座、集合点配线模块安装位置和高度应符合设计要求。

2)   安装在活动地板内或地面上时，应固定在接线盒内，插座面板采用直立和水平等形式；接线盒盖可开启，并应具有防水、防尘、抗压功能。接线盒盖面应与地面齐平。

3)   信息插座底盒同时安装信息插座模块和电源插座时，间距及采取的防护措施应符合设计要求。

4)   信息插座模块明装底盒的固定方法根据施工现场条件而定。

5)   固定螺丝需拧紧，不应产生松动现象。

6)   各种插座面板应有标识，以颜色、图形、文字表示所接终端设备业务类型。

7)   工作区内终接光缆的光纤连接器件及适配器安装底盒应具有足够的空间，并应符合设计要求。

2. 信息插座的安装原则

信息插座的安装包括底盒安装，模块安装和面板安装。我们先来介绍信息插座安装原则，然后分别陈述模块和面板的安装步骤。

信息插座的安装，需要遵循下列原则：

（1）在教学楼、学生公寓、实验楼、住宅楼等不需要进行二次区域分割的工作区，信息插座宜设计在非承重的隔墙上，并靠近设备使用位置。

（2）写字楼、商业、大厅等需要进行二次分配和装修的区域，信息点宜设置在四周墙面上，也可以设置在中间的立柱上，但要考虑二次隔断和装修时的扩展方便性和美观性。大厅、展厅、商业收银区在设备安装区域的地面宜设置足够的信息点插座。墙面插座底盒下缘距离地面高度为0.3m，地面插座底盒应低于地面。

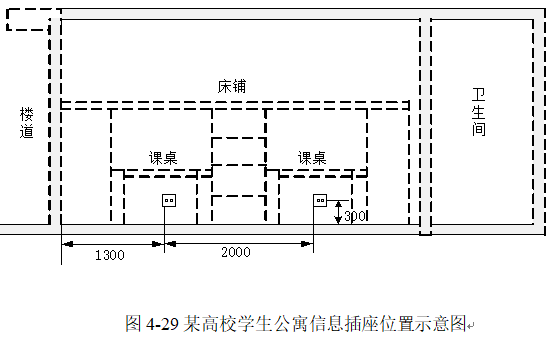

（3）学生公寓等信息点密集的隔墙，宜在隔墙两面对称设置。

（4）银行营业大厅的对公区、对私区和ATM自助区信息点的设置要考虑隐蔽性和安全性。特别是离行式ATM机的信息插座不能暴露在客户区。

【任务实施】

1. 施工准备

（1）环境检查

在准备施工之前，需要参照GB50312-2007《综合布线系统工程验收规范》对施工现场进行施工环境检查。

（2）材料检查

GB50312-2007《综合布线系统工程验收规范》规定器材检验应符合下列要求：

1 工程所用缆线和器材的品牌、型号、规格、数量、质量应在施工前进行检查，应符合设计要求并具备相

应的质量文件或证书，元出厂检验证明材料、质量文件或与设计不符者不得在工程中使用。

2 进口设备和材料应具有产地证明和商检证明。

3 经检验的器材应做好记录，对不合格的器件应单独存放，以备核查与处理。

4 工程中使用的缆线、器材应与订货合同或封存的产品在规

格、型号、等级上相符。

5 备品、备件及各类文件资料应齐全。

GB50312-2007《综合布线系统工程验收规范》规定连接器件的检验应符合下列要求：

1 配线模块、信息插座模块及其他连接器件的部件应完整，电气和机械性能等指标符合相应产品生产的质量标准。塑料材质应具有阻燃性能，并应满足设计要求。

2 信号线路浪涌保护器各项指标应符合有关规定。

（3）填写领用单

      安装模块时，需要携带的材料有：信息模块、标签纸、签字笔或钢笔、透明胶带或专用编号线圈。工具有：斜口钳、剥线器、打线钳

      安装面板时，需要携带的材料有：面板、标签。工具有：十字口螺丝刀。

      填写材料领用单。



2. 实施步骤

（1）模块安装

网络数据模块和电话语音模块的安装方法基本相同，我们现在以超五类双绞线为例，一般安装步骤如下。

第一步：清理和标记。

首先清理底盒内堆积的水泥砂浆或者垃圾，然后将双绞线从底盒内轻轻取出，清理表面的灰尘重新做编号标记，标记位置距离管口约60～80mm，注意做好新标记后才能取消原来的标记。如图4-25。

第二步：端接信息模块。

（1）在端接信息模块前，需要剪掉多余长度的双绞线，一般留出100～120mm的长度用于模块端接和后期检修。

（2）按照本作业规范的模块端接操作步骤完成成信息模块的端接，如图4-26所示。

第三步：安装信息模块。

信息模块端接完成后，将模块卡接在信息面板中，如图4-27所示。

注意，如果双口面板上有网络插口和信息插口时，按照标记口位置安装。如果双口面板上没有标记时，宜将网络模块安装在左边，电话模块安装在右边，并在面板上做好标记。

第四步：安装信息面板。

将信息面板用螺丝固定在信息底盒上，螺丝务必拧紧，不得松动，如图4-28所示。

【项目实训】

1. 实训目的

(1)    通过信息点插座的安装，熟练掌握工作区信息点的施工方法

(2)    通过核算、列表、领取材料和工具，训练规范施工的能力。

2. 实训内容

(1)     列出材料清单和领取材料。按照施工图，完成材料清单并且领取材料。

(2)     列出工具清单和领取工具。根据实训要求，完成工具清单并且领取工具。

(3)     安装底盒。按照设计图纸规定位置用M6X16螺丝把底盒固定在实训装置的墙面上。

(4)     穿线和端接模块。

(5)     安装面板。

标记。

3. 实训报告要求

（1）根据材料领用单填写实训材料和工具的数量、规格和用途。

（2）分步陈述实训程序或步骤以及安装注意事项。

（3）实训体会和操作技巧。
