【知识目标】
n 识记：GB50311-2007中第五部分安装工艺要求；
GB50312-2007中第四、五、六部分安装验收规范。
n 领会：施工安装过程中的安装原则及步骤；
各个施工环节的工作准备、施工技术规范。
【技能目标】
n 能够进行跳线、模块、插座安装；
n 能够进行管槽、桥架安装；(重点)
n 能够进行缆线敷设；(重点)
n 能够安装机柜机架；
n 能够端接配线架、跳线架；(难点)
n 能够使用光纤熔接机进行光纤熔接。(难点)
引例描述
负责经贸学院光华实训楼综合布线项目的徐经理来找李总，向李总请示安排的工程进度是否合适。如图4-1所示。
现在光华实训楼综合布线工程设计已经结束，施工图已经完成，按照施工进度安排，进行综合布线施工，本阶段的任务包括双绞线制作；模块的制作；管槽线缆的安装；底盒安装、信息插座；机柜、机架、桥架的安装；配线架、跳线架的端接；以及光缆的施工等。
双绞线制作
【任务陈述】
本任务通过对光华实训楼工程项目施工的任务分解，根据施工图，在需要的位置制作跳线，通过该任务掌握各类跳线制作的标准及方法，掌握不同类别跳线使用的场合。
【知识准备】
1.双绞线制作标准
EIA/TIA布线标准中规定了两种双绞线的线序EIA/TIA T568A与EIA/TIA T568B。
T568A、T568B标准中关于双绞线按照色标排序如下表（表4-2）：
表4-1 5～6类非屏蔽双绞线的引脚颜色表
| 引脚号 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| T568A | 白绿 | 绿 | 白橙 | 蓝 | 白蓝 | 橙 | 白棕 | 棕 |
| T568B | 白橙 | 橙 | 白绿 | 蓝 | 白蓝 | 绿 | 白棕 | 棕 |
在实际施工中，默认使用EIA/TIA T568B标准。

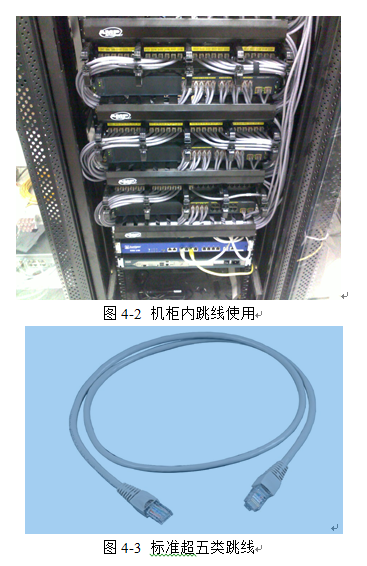

2、跳线的种类
一条线的两端分别使用不同的标准还可以组成直连线、交叉线、控制线等。
1、直通线通常使用在不同的设备连接中使用，如要制作路由器和交换机之间的跳线，双绞线两端应使用同一标准的线序（AA或者BB）。
2、交叉线通常使用在同种类型设备连接中使用，如要制作计算机与计算机之间的连接线，两端各使用一标准的线序（AB或者BA）。
目前很多网络设备已经可以自适应直通线和交叉线，但是在制作的过程中还是要尽量选择一致的制作标准。

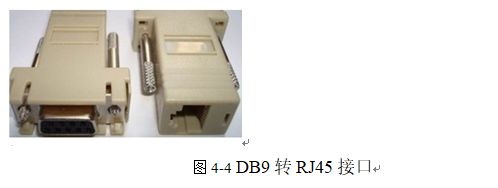

3、全反线，又称配置线，console线，通常用于网络设备的配置用，要和一种DB9转RJ45接口的模块配合使用
【任务实施】

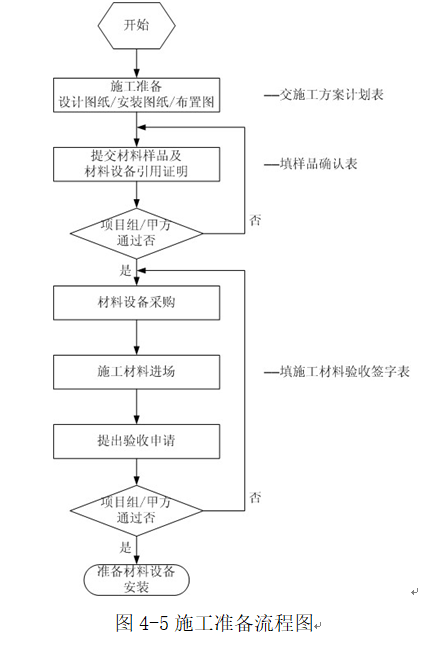

1、 施工准备
（1）审查施工图纸，修正图纸中的错误，解决图纸中不符合施工条件的问题。
（2）编制单项工程施工组织设计或施工方案。
（3）编制施工图预算，签订工程合同或补充合同。
（4）清理施工范围内的场地，接通水、电、交通道路，进行放线、抄平。
（5）组织材料、成品、半成品等进场，以满足连续施工的要求。
（6）组织施工机具进场，并经过检修能保证正常运转。
（7）安排基层劳动组织，做到工种配套，对工人进行技术、安全教育。
（8）在上述各项准备工作基本完成后，提出开工报告。
1）材料及工具检查
GB50312-2007《综合布线系统工程验收规范》标准规定器材检验应符合下列要求：
1 工程所用缆线和器材的品牌、型号、规格、数量、质量应在施工前进行检查，应符合设计要求并具备相应的质量文件或证书，元出厂检验证明材料、质量文件或与设计不符者不得在工程中使用。
2 进口设备和材料应具有产地证明和商检证明。
3 经检验的器材应做好记录，对不合格的器件应单独存放，以备核查与处理。
4 工程中使用的缆线、器材应与订货合同或封存的产品在规格、型号、等级上相符。
5 备品、备件及各类文件资料应齐全。
2）测试仪表和工具的检验应符合下列要求：
1 应事先对工程中需要使用的仪表和工具进行测试或检查，缆线测试仪表应附有相应检测机构的证明文件。
2 综合布线系统的测试仪表应能测试相应类别工程的各种电气性能及传输特性，其精度符合相应要求。测
试仪表的精度应按相应的鉴定规程和校准方法进行定期检查和校准，经过相应计量部门校验取得合格证
后，方可在有效期内使用。
3 施工工具，如电缆或光缆的接续工具：剥线器、光缆切断器、光纤熔接机、光纤磨光机、卡接工具等必
须进行检查，合格后方可在工程中使用。
3.0.7现场尚无检测手段取得屏蔽布线系统所需的相关技术参数时，可将认证检测机构或生产厂家附有的技
术报告作为检查依据。
3.0.8对绞电缆电气性能、机械特性、光缆传输性能及连接器件的具体技术指标和要求，应符合设计要求。
经过测试与检查，性能指标不符合设计要求的设备和材料不得在工程中使用。
【工程经验】
（1）双绞线质量辨别
把两根绝缘的铜导线按一定密度互相绞在一起，可降低信号干扰的程度，每一根导线在传输中辐射的电波会被另一根线上发出的电波抵消。
查看电缆外面的说明信息。在双绞线电缆的外面包皮上应该印有像“AMP SYSTEMS CABLE……24AWG……CAT5E”的字样，表示该双绞线是AMP公司(最具声誉的双绞线品牌)的超五类双绞线，其中24AWG表示是局域网中所使用的双绞线，CAT5E表示为超五类。认清双绞线外套上印刷的各种标志记号对于组建网络、综合布线、正确选择不同类型的双绞线，或迅速定位故障会大有帮助的。
通常我们使用的双绞线，一般根据以下几点来判别一根双绞线的好坏：
（1）用手感觉
双绞线电缆使用铜线作为导线芯，电缆质地比较软，在施工中小角度弯曲方便，而一些不法厂商在生产时为了降低成本，在铜中添加了其他金属元素，做出来的导线比较硬，不易弯曲，使用时容易产生断线。
（2）铜线绞距
绞线一般由两根22～26号绝缘铜导线相互缠绕而成。如果把一对或多对双绞线放在一个绝缘套管中便成了双绞线电缆。在双绞线电缆（也称双扭线电缆）内，不同线对具有不同的扭绞长度，一般地说，线缆扭矩在38.1～1100px之间，相邻线对扭矩在317.5px以上才是标准的五类线缆标准。不法商人为了节省材料，做出的电缆扭矩较大。
（3）表皮阻燃性
缆的柔韧性、阻燃性要达标，需要通过相关检验认定。将双绞线放在高温环境中测试一下，看看在35～40℃时，双绞线塑料包皮会不会变软，正品双绞线是不会变软的，假的就不一定了。如果订购的是LSOH材料（低烟无卤型）和LSHF-FR（低烟无卤阻燃型）的双绞线，在燃烧过程中，正品双绞线释放的烟雾低，并且有毒卤素也低，LSHF-FR型还会阻燃，而次品和假货可能就烟雾大，不具有阻燃性，不符合安全标准。
（4）铜芯直径
线缆材质为优质铜芯，且单芯线径为0.5mm左右。线芯表面光滑无毛刺或蜂窝状瑕疵，颜色鲜亮为优。
( 5 ) 阻抗性
单芯线缆的百m电阻值为9.38Ω（跟线缆材质、线径、扭矩有紧密的关系）
( 6 ) 性能指标
双绞线一般以305 m（1000 英尺）为单位包装成箱。最好的性能抽测方法是使用FLUKE DTX 1800系列认证测试仪配上整轴线缆测试适配器。整轴线缆测试适配器是FLUKE公司推出的线轴电缆测试解决方案，可以让用户在线轴中的电缆被截断和端接之前对它的质量进行评估测试。如果没有以上条件，也可随机抽出几箱电缆，从每箱中截出90 m长的电缆，测试其电气性能指标，从而比较准确地测试双绞线的质量。
2）填写领料单
根据领料单中的内容领用所需的材料及数量，并检查其质量是否合格，将空格部分填写完成。
表4-2 工程施工领料单
工程施工领料单
出库单号：
工程施工项目名称及编号：工程TY-2014-2-4 工程部
| 序号 | 材料名称 | 规格型号 | 材质/级别 | 技术标准 | 单位 | 数量 | 使用环境 | 备注 |
| 1 | RJ-45水晶头 | 个 | 120 | |||||
| 2 | 护套 | 个 | 120 | |||||
| 3 | 线标 | 个 | 240 | |||||
| 4 | 压线钳 | 个 | 23 | |||||
| 5 | 剥线工具 | 个 | 10 | |||||
| 6 | 测线仪 | 个 | 5 | |||||
| ... | ... | ... | ... | ... | ... | ... | ... | .. |
工程部经理： 库管员： 工程技术员： 施工方：

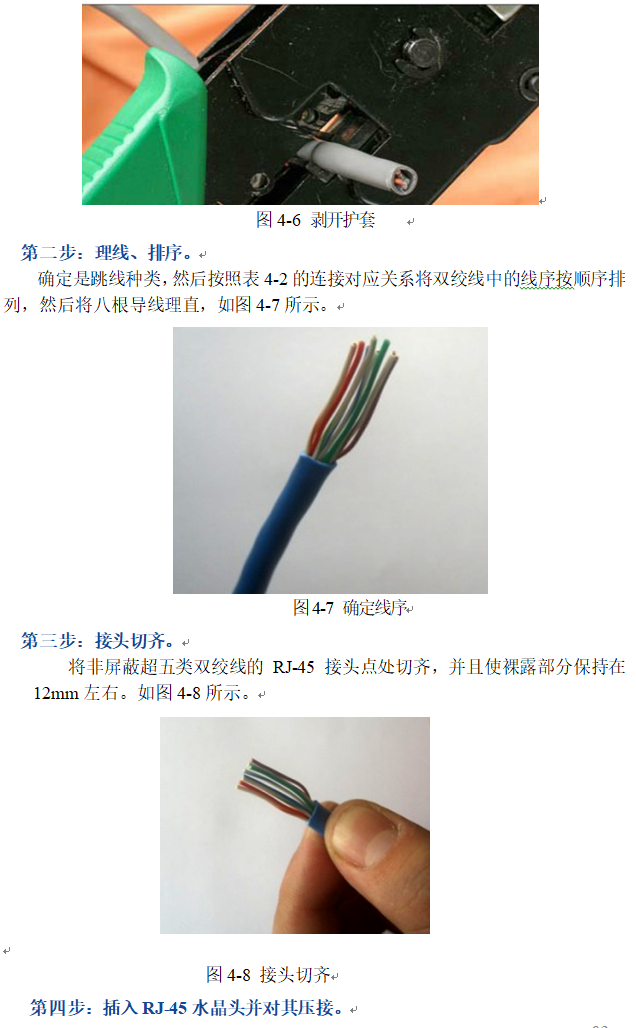

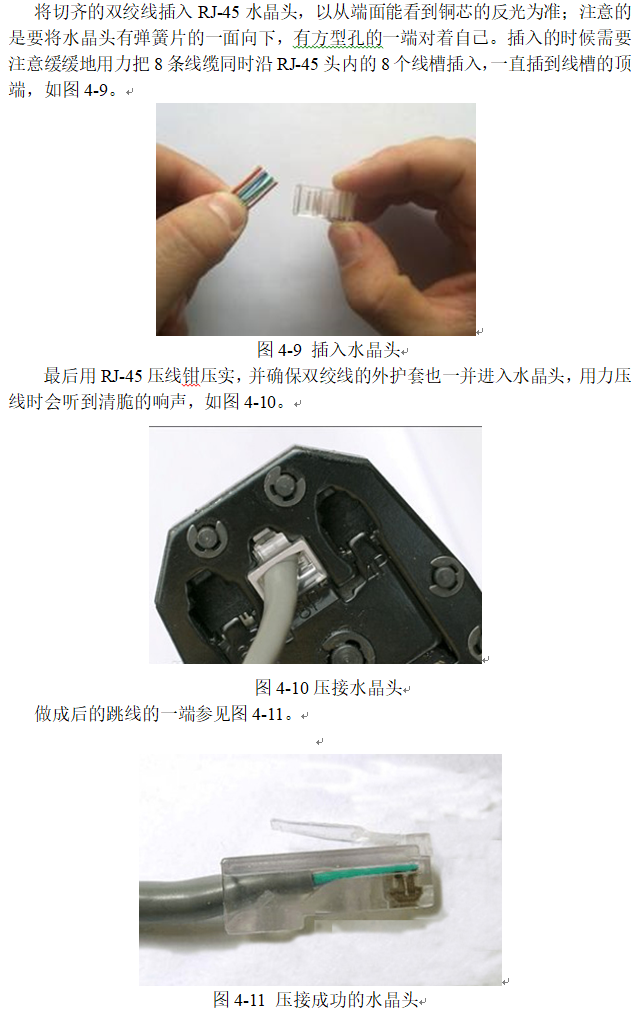

超五类非屏蔽双绞线直通线跳线的制作过程：
第一步：剥开超五类非屏蔽双绞线外绝缘护套。
套上线标，套上护套，剥开双绞线外绝缘护套，从头部开始将外部护套层去掉2～75px左右，如图4-4所示。
3. 双绞线测试

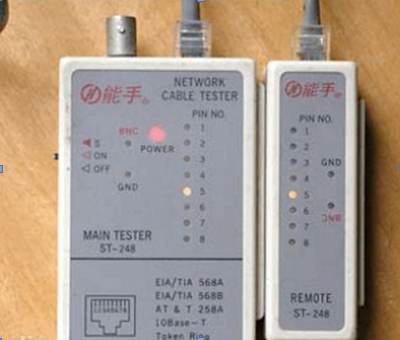

把双绞线两端RJ-45头分别插入测试仪上下对应的插口中，观察测试仪指示灯闪烁顺序，如图4-12.
直通线制作正确，测试仪两端8组对应的指示灯会按照：
1-1，2-2，4-3，4-4，5-5，6-6，7-7，8-8顺序循环重复闪烁。
交叉线制作正确，测试仪两端8组对应的指示灯会按照：
1-3，2-6，4-1，4-4，5-5，6-2，7-7，8-8顺序循环重复闪烁。
全反线制作正确，测试仪两端8组对应的指示灯会按照：
1-8，2-7，3-6，4-5，5-4，6-3，7-2，8-1顺序循环重复闪烁。
如果有一芯或者多芯没有压接到位时，对应的指示灯不亮。
如果有一芯或者多芯线序错误时，对应的指示灯将显示错误的线序。
【任务拓展】
制作1根六类非屏蔽铜缆双绞线,T568B-T568B线序,长度400mm，跳线长度误差控制在±5mm以内，线序正确，压接护套到位，剪掉牵引线，符合GB50312-2007《综合布线系统工程验收规范》规定，双绞线测试合格。
