【任务陈述】

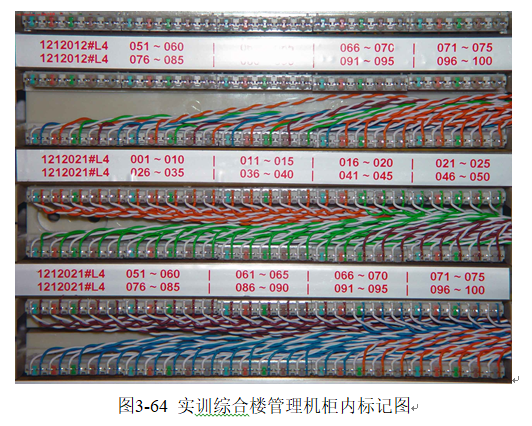

本任务通过对经贸综合实训楼管理系统部分的机柜内标记图（图3-64）的认识，完成管理系统部分的设计，通过该任务掌握管理系统设计的标准及方法。
【知识准备】
1. 管理系统的基本概念
根据国标GB50311-2007标准中规定（在GB50312-2007标准中也称为管理系统），管理是针对设备间、电信间和工作区的配线设备、缆线等设施，按一定的模式进行标识和记录的规定。内容包括：管理方式、标识、色标、连接等。这些内容的实施，将给今后维护和管理带来很大的方便，有利于提高管理水平和工作效率。特别是较为复杂的综合布线系统，如采用计算机进行管理，其效果将十分明显。管理系统的设计应使系统可在无需改变已有标识符和标签的情况下升级和扩充。
2. 管理系统模型及规定
综合布线系统工程的技术管理涉及综合布线系统的工作区、电信间、设备间、进线间、入口设施、缆线管道与传输介质、配线连接器件及接地等各方面，根据布线系统的复杂程度分为以下4 级：
1 一级管理：针对单一电信间或设备间的系统。
2 二级管理：针对同一建筑物内多个电信间或设备间的系统。
3 三级管理：针对同一建筑群内多栋建筑物的系统，包括建筑物内部及外部系统。
4 四级管理：针对多个建筑群的系统。
对设备间、电信间、进线间和工作区的配线设备、缆线、信息点等设施应按-定的模式进行标识和记录，并宜符合下列规定：
（1）规模较大的综合布线系统宜采用计算机进行管理，简单的综合布线系统宜按图纸资料进行管理，并应做到记录准确、及时更新、便于查询；
（2）综合布线的每条电缆、光缆、配线设备、端接点、安装通道和安装空间均应给定唯一的标志。标志中可包括名称、颜色、编号、字符串或其他组合；
（3）配线设备、线缆、信息插座等硬件均应设置不易脱落和磨损的标识，并应有详细的书面记录和图纸资料；
（4）电缆和光缆的两端均应采用不易脱落和磨损的不干胶条标明相同的编号；
（5）设备间、交接间的配线设备宜采用统一的色标区别各类用途的配线区。
2 . 管理系统方式
管理包括：管理方式、标识、色标、连接等。这些内容的实施，将给今后维护和管理带来很大的方便，有利于提高管理水平和工作效率。宜选用用计算机进行管理。
命名和编号是非常重要的一项工作，也直接涉及每条缆线的命名，因此首先必须准确表达清楚该电信间的位置或者用途，这个名称从项目设计开始到竣工验收及后续维护必须保持一致。如果出现项目投入使用后用户改变名称或者编号时，必须及时制作名称变更对应表，作为竣工资料保存。
管理使用色标来区分配线设备的性质，标明端接区域、物理位置、编号、类别、规格等，以便维护人员在现场一目了然地加以识别。标识编制应按下列原则进行：
（1) 规模较大的综合布线系统应采用计算机进行标识管理，简单的综合布线系统应按图纸资料进行管理，并应做到记录准确、及时更新、便于查阅。
（2) 综合布线系统的每条电缆、光缆、配线设备、端接点、安装通道和安装空间均应给定唯一的标志。标志中可包括名称、颜色、编号、字符串或其它组合。
（3) 配线设备、缆线、信息插座等硬件均应设置不易脱落和磨损的标识，并应有详细的书面记录和图纸资料。
（4) 同一条缆线或者永久链路的两端编号必须相同。
（5) 配线设备宜采用统一的色标区别各类用途的配线区。
综合布线的各种配线设备，应用色标区分干线电缆、配线电缆或设备端点，同时，还应采用标签表明端接区域、物理位置、编号、容量、规格等，以便维护人员在现场一目了然地加以识别。在每个配线区实现线路管理的方式是在各色标区域之间按应用的要求，采用跳线连接。
色标用来区分配线设备的性质，分别由按性质划分的配线模块组成，且按垂直或水平结构进行排列。
综合布线系统使用的标签可采用粘贴型和插入型。电缆和光缆的两端应采用不易脱落和磨损的不干胶条标明相同的编号。市场上已有的电子配线设备配套的打印机和标签纸供应。
（1）电缆管理

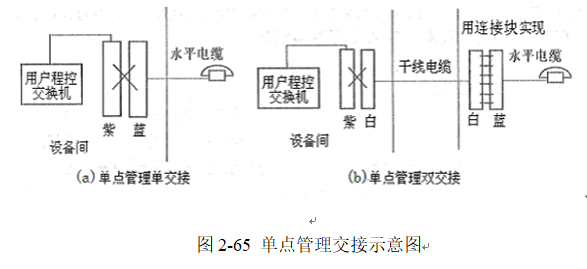

电缆的管理方式有单点管理和双点管理两种。单点管理位于设备间的交接设备或互连设备附近,通常线路不进行跳线管理,直接连至用户工作区，如图2-65 所示。单点管理还可分为单点管理单交接和单点管理双交接两种方式。

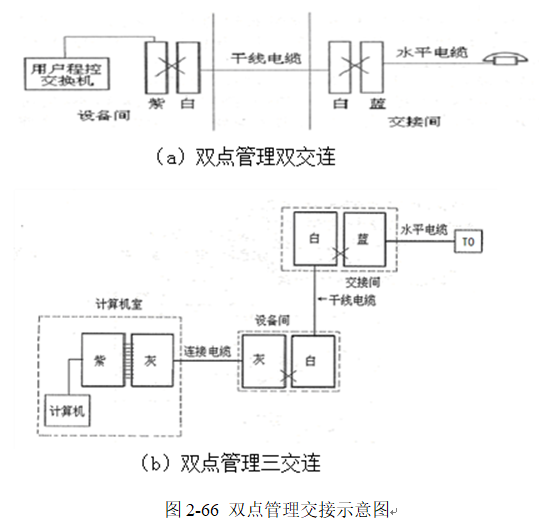

当综合布线规模较大且复杂，又有二级交接间时可以设置双点管理双交接，如图所示。双点管理除了在设备间里有一个管理点之外,在交接间或用户房间的墙壁上还有第二个可管理的交接区。如图2-66所示。
（2）光缆管理

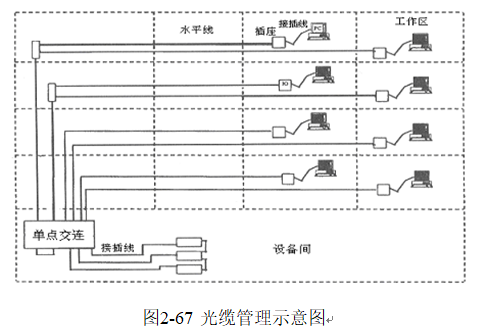

光缆管理常采用单点管理方式。只由中央设备机房内单点进行管理。这种结构的优点是，便于集中管理，减少光缆及相关设备的管理维护费用。如图2-67所示。
综合布线系统的光纤部分采用两种标记，即：光缆标记和交连标记。
①交连标记

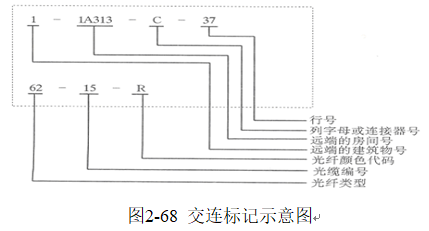

交连标记应包括光纤远端的位置 （即：设备位置、交连场*、墙或楼层连接器），和光纤本身的说明（即：光纤类型、该光纤所在光缆的区间号、离此连接点最近处的光纤颜色）。如图2-68所示。

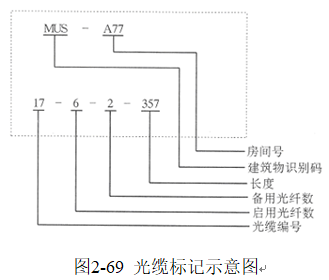

②光缆标记
光缆标记应提供如下信息：
Ø 远端的位置
Ø 该光缆的特殊信息，特殊的光缆信息包括光缆编号、使用的光纤数、备用的光纤数以及长度。如图所示，第1行表示此光缆的远端在音乐厅A77房间；第2行表示启用光纤数为6根，备用光纤数为2根，光缆长度为357米。如图2-69所示。
（3）管理标记
管理标记是综合布线的一个重要组成部分。综合布线的各种配线设备，要用色标来区分干线电缆、配线电缆或设备端接点，同时必须标明端接区域、物理位置、编号等，以便维护人员在现场一目了然地加以识别。
综合布线系统通常使用三种标记：电缆标记、插入标记和场标记。
①电缆标记
电缆标记是塑料标牌或不干胶，可以系在电缆端头或直接贴到电缆表面。在交连场安装和做标记之前，用来辨别电缆的来源和去处。例如，一根电缆从二楼的 311 房的第l个数据信息点拉至楼层交接间，则该电缆的两端可以标记上“311-D1”这样的标记, 其中“D”表示数据信息点。
②插入标记
插入标记是硬纸片，用色标标识各线对的卡接位置。对于110配线架，可以插在位于110型接线块上的两个水平齿形条之间的透明塑料夹内，对于模块化配线架，可以插在模块的线缆端接部位。
③场标记
场标记又称为区域标记，一般用于设备间、交接间、二级交接间的配线设备之上，以区别配线设备连接线缆的区域范围。场标记的背面是不干胶, 可贴在建筑物布线场的平整表面上。每个标记都用底色来指明端接于设备间和交接间的管理场的电缆类型。完整的标记应提供建筑物的名称、位置、区号、起始点和功能等信息。
场标记所用色标的底色及其含义如下：
蓝色：表示配线电缆，实现对信息插座的连接；
白色：表示干线电缆，端接于白场的电缆布置在设备间和交接间之间；
灰色：表示配线间与二级交接间之间或二级交接间与二级交接间之间的连接电缆；
棕色：表示建筑群电缆；
绿色：表示来自电信局的输入中继线；
紫色：表示来自系统公用设备(如分组交换机)的连线；
黄色：表示来自控制台或调制解调器之类的辅助设备的连线；
橙色：表示来自交接间多路复用器的线路。
目前，综合布线系统标记方法没有统一的规定，一般情况下，管理标记方案由用户的网络系统管理员和综合布线系统设计人员共同制定。
标记方案应规定各种参数和识别方法，以便查清配线架上交连场的各条线路和终端设备的端接点。
标记通常使用字母和数字的组合来提供更多的细节。
例如：从设备间的机柜延伸到端口场的电缆上所附的电缆标记可以采用如下格式标出：
机柜－设备－模块－线路号
例：00－02－2－0
干线电缆端接场（白场）标记应包括以下信息：
建筑物（BLDG）代号、楼层（FL）代号、位置号、线路号。
信息插座场（蓝场）标记可以采用：数字表示楼层、字母表示相应的二级交接间位置，连字符分隔，再用数字区分信息插座号的方法。例如：15A-1表示端接于15层楼的二级交接间A的1＃信息插座。
（4）电缆管理设计

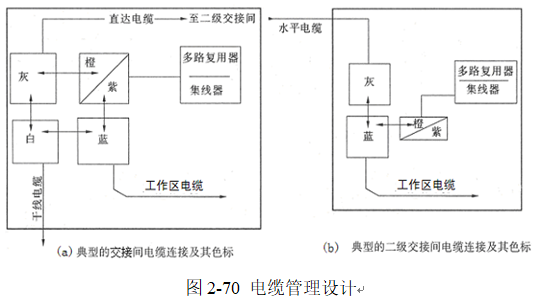

主布线交连场把来自公用系统设备的线路连接到干线和建筑群子系统的输入线对。主布线场通常包括二至四个色场：白场、棕场、紫场和黄场。如图6-70所示。

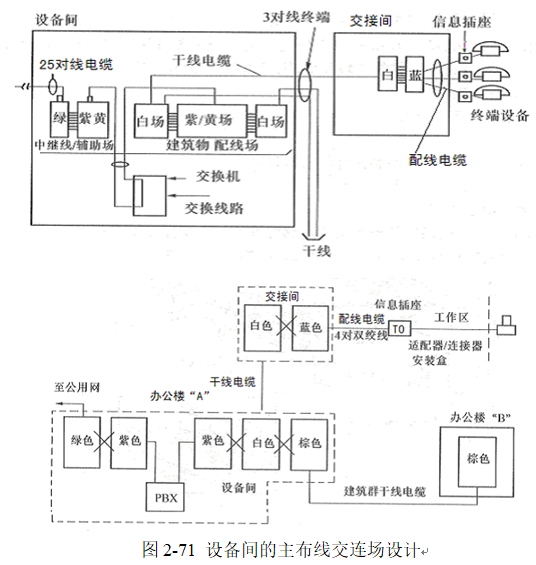

为便于线路管理和未来的扩充，应安排好交连场的位置和布局。典型的配线方案见图2-71所示，即：相关色区相邻放置，连接块与相关色区有对应关系，相关色区与接插软线有对应关系。

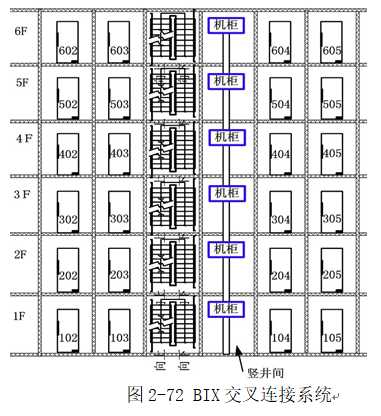

管理系统的管理器件根据综合布线所用介质类型分为两大类管理器件，即铜缆管理器件和光纤管理器件。这些管理器件用于配线间和设备间的缆线端接，以构成一个完整的综合布线系统。如图2-72所示。
【工程经验】
1.配线架数量确定
配线架端口数量应该大于信息点数量，保证全部信息点过来的缆线全部端接在配线架中。在工程中，一般使用24口或者48口配线架。例如某楼层共有64个信息点，至少应该选配3个24口配线架，配线架端口的总数量为72口，就能满足64个信息点缆线的端接需要，这样做比较经济。
有时为了在楼层进行分区管理，也可以选配较多的配线架。例如上述的64个信息点如果分为4个区域时，平均每个区域有16个信息点时，也需要选配4个24口配线架，这样每个配线架端接16口，预留8口，能够进行分区管理和维护方便。
2.管理标识
由于电信间缆线和跳线很多，必须对每根缆线进行编号和标识，在工程项目实施中还需要将编号和标识规定张贴在该电信间内，方便施工和维护。
3.理线
对电信间缆线必须全部端接在配线架中，完成永久链路安装。在端接前必须先整理全部缆线，预留合适长度，重新做好标记，剪掉多余的缆线，按照区域或者编号顺序绑扎和整理好，通过理线环，然后端接到配线架。不允许出现大量多余缆线，缠绕和绞结在一起。
4.配置不间断电源
电信间安装有交换机等有源设备，因此应该设计有不间断电源，或者稳压电源。
5.防雷电措施
电信间的机柜应该可靠接地，防止雷电以及静电损坏。
【任务实施】
1. 需求分析
（1）选用粘贴型标签时，缆线应采用环套型标签，标签在缆线上至少应缠绕一圈或一圈半，配线设备和其他设施应采用扁平型标签；
（2）标签衬底应耐用，可适应各种恶劣环境；不可将民用标签应用于综合布线工程；插入型标签应设置在明显位置、固定牢固；

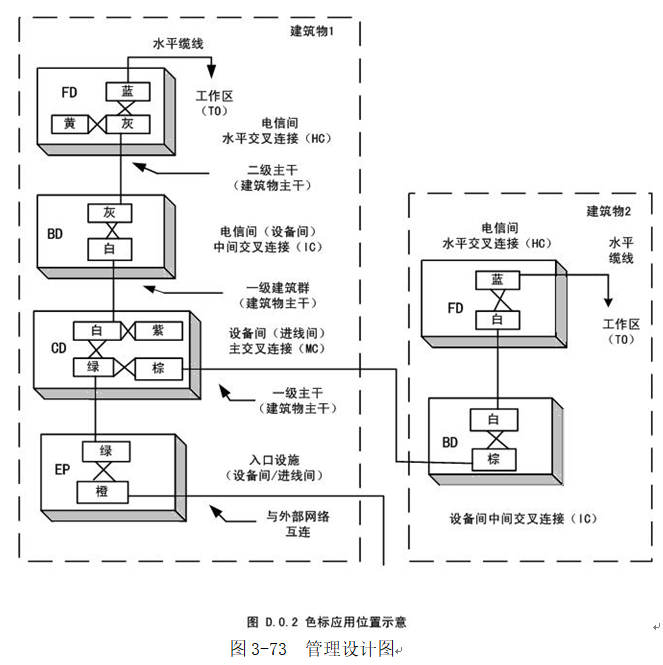

（3）不同颜色的配线设备之间应采用相应的跳线进行连接，色标的规定及应用场合宜符合下列要求
系统中所使用的区分不同服务的色标应保持一致，对于不同性能缆线级别所连接的配线设备，可用加强颜色或适当的标记加以区分。
1)橙色——用于分界点，连接入口设施与外部网络的配线设备。
2)绿色——用于建筑物分界点，连接入口设施与建筑群的配线设备。
3)紫色——用于与信息通信设施（PBX、计算机网络、传输等设备)连接的配线设备。
4)白色——用于连接建筑物内主干缆线的配线设备(一级主干)。
5)灰色——用于连接建筑物内主干缆线的配线设备(二级主干)。
6)棕色——用于连接建筑群主干缆线的配线设备。
7）蓝色——用于连接水平缆线的配线设备。
8）黄色——用于报警、安全等其他线路。
9）红色——预留备用。
2. 设计图绘制
【项目实训】
编制信息点端口对应表
综合布线工程信息点端口对应表应该在进场施工前完成，并且打印带到现场，方便现场施工编号。端口对应表是综合布线施工必需的技术文件，主要规定房间编号，信息点编号，配线架编号，端口编号，机柜编号等，主要用于系统管理、施工方便和后续日常维护。如图3-21所示。端口对应表编制要求如下：
1）表格设计合理：一般使用A4幅面竖向排版的文件，要求表格打印后，表格宽度和文字大小合理，编号清楚，特别是编号数字不能太大或者太小，一般使用小四或者五号字。
2）编号正确： 信息点端口编号一般由数字+字母串组成，编号中必须包含工作区位置、端口位置、配线架编号、配线架端口编号、机柜编号等信息，能够直观反映信息点与配线架端口的对应关系。
3）文件名称正确：端口对应表可以按照建筑物编制，也可以按照楼层编制，或者按照FD配线机柜编制，无论采取哪种编制方法，都要在文件名称中直接体现端口的区域，能够直接反映该文件内容。
4）签字和日期正确 ：作为工程技术文件，编写、审核、审定、批准等人员签字非常重要，如果没有签字就无法确认该文件的有效性，也没有人对文件负责，更没有人敢使用。日期直接反映文件的有效性，因为在实际应用中，可能会经常修改技术文件，一般是最新日期的文件替代以前日期的文件。
表 2-21端口对应表
项目名称：实训综合楼 名称：2号楼 楼层：一层FD1机柜 编号：XY03-2-1
| 序号 | 信息点编号 | 机柜 编号 | 配线架 编号 | 配线架 端口编号 | 插座底盒 编号 | 房间编号 |
| | ||||||
| | ||||||
| | ||||||
| | ||||||
| | ||||||
| | ||||||
| | ||||||
| | ||||||
| | ||||||
| | ||||||
| | ||||||
| | ||||||
| |
编制人签字： 审核人签字： 审定人签字：
编制单位： 时间： 年 月 日
1. 实训目的
（1) 通过编制信息点端口对应表实训，掌握端口对应表的编制要点和方法。
（2) 掌握端口对应表在工程技术中的作用。
（3) 熟练掌握word软件或Excel软件的操作方法。
2. 实训内容
（1）完成西元网络培训中心综合楼建筑模型的信息点端口对应表编制。
（2）使用使用word软件或Excel软件完成。
（3）参照本单元介绍设计。
3. 实训步骤
（1）文件命名和表头设计
（2）设计表格
（3）填写机柜编号
（4）填写配线架编号
（5）填写配线架端口编号
（6）填写插座底盒编号
（7）填写房间编号
（8）填写信息点编号
（9）填写编制人和单位等信息
（10）打印端口对应表
4. 实训报告要求
（1）分析编制综合布线工程信息点端口对应表的编制要点。
（2）分析端口对应表在工程技术中的应用。
【任务拓展】
综合布线工程方案设计实训（学校综合实验楼工程或模拟大楼工程）
1. 实训目的
（1) 通过实训掌握综合布线总体方案和各子系统的设计方法，设计内容符合《建筑与建筑群综合布线系统工程设计规范》GBT/T50311-2007标准；
（2) 掌握设备材料预算方法、工程费用计算方法。
（3) 培养综合布线工程总体方案的设计能力。
2. 实训内容
根据大楼建筑结构图和施工平面图以及用户需求等资料，完成以下内容：
（1）完成西元网络培训中心综合楼建筑模型的施工图设计。
（2）使用使用Visio软件完成。
（3）参照本单元介绍设计。
3. 实训步骤
（1) 现场勘测校综合实验大楼，从用户处获取用户需求和建筑结构图等资料，掌握大楼建筑结构，熟悉用户需求、确定布线路由和信息点分布。
（2) 进行总体方案和各子系统的设计。
（3) 根据建筑结构图和用户需求绘制综合布线路由图，信息点分布图。
（4) 综合布线材料设备预算。
（5) 设计方案文档书写。
4. 实训报告要求
分析施工图设计要求，写出实训步骤和实训体会。
项目综合实训
一、综合布线系统图设计
要求使用Visio或者 Auto CAD软件，图面布局合理，图形正确，符号标记清楚，连接关系合理，说明完整，标题栏合理（包括项目名称、签字和日期）。
1. 实训目的
（1) 通过综合布线系统图设计实训，掌握综合布线系统图设计要点和方法。
（2) 熟练掌握制图软件的操作方法。
2. 实训内容
（1)完成经贸综合实训楼二楼的综合布线系统图设计。
（2)使用Visio制图软件完成综合布线系统图。
（3)参照本单元介绍设计。
3. 实训步骤
第一步：创建Visio绘图文件；
第二步：绘制配线设备图形；
第三步：设计网络连接关系；
第四步：添加设备图形符号和说明；
第五步：设计编制说明；
第六步：设计标题栏；
第七步：打印综合布线系统图。
4. 实训报告要求
（1）分析设计综合布线系统图的设计要点和方法。
（2）基本掌握Visio制图软件在工程技术中的应用。
二、综合布线施工图设计
要求设备间、电信间、工作区信息点位置选择合理，器材规格和数量配置合理；垂直子系统、水平子系统布线路由合理，器材选择正确；文字说明清楚和正确；标题栏完整。
1. 实训目的
l 通过设计施工图实训，掌握施工图的设计要求和方法。
l 掌握施工图在工程技术中的作用。
l 熟练掌握Visio或CAD制图软件的操作方法。
2. 实训内容
（1）完成经贸综合实训楼二楼施工图设计。
（2）使用使用Visio软件完成。
（3）参照本单元介绍设计。
3. 实训步骤
（1）图形符号必须正确
施工图设计的图形符号，首先要符合相关建筑设计标准和图集规定。
（2）布线路由合理正确
施工图设计了全部缆线和设备等器材的安装管道、安装路径、安装位置等，也直接决定工程项目的施工难度和成本。例如水平子系统中电缆的长度和拐弯数量等，电缆越长，拐弯可能就越多，布线难度就越大，对施工技术就有交稿的要求。
（3）位置设计合理正确
在施工图中，对穿线管、网络插座、桥架等的位置设计要合理，符合相关标准
规定。例如网络插座安装高度，一般为距离地面300毫米。但是对于学生宿舍等特殊应用场合，为了方便接线，网络插座一般设计在桌面高度以上位置。
（4）说明完整
（5）图面布局合理
（6）标题栏完整
在实际施工图设计中，综合布线部分属于弱电设计工种，不需要画建筑物结构图，只需要在前期土建和强电设计图中添加综合布线设计内容。
1）创建Visio绘图文件
首先打开程序，选择创建一个Visio绘图文件，同时给该文件命名,例如命名为：“xx二层施工图”。把图面设置为A4横向，比例为1:10，单位为mm。
2）绘制建筑物平面图

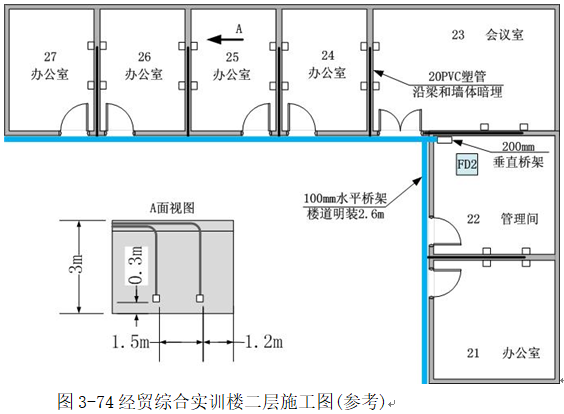

按照xx教学楼实际尺寸，绘制出建筑物二层平面图。如图3-74所示。
3）设计信息点位置
根据图3-17点数统计表中每个房间的信息点数量，设计每个信息点的位置。例如：25号房间有4个数据点和4个语音点。我们就在两个墙面分别安装2个双口信息插座，每个信息插座1个数据口，1个语音口。如图3-27中25号办公室和A面视图所示，标出了信息点距离墙面的水平尺寸以及距离地面的高度。为了降低成本，墙体两边的插座背对背安装。
4）设计管理间位置
楼层管理间的位置一般紧靠建筑物设备间，我们看到该教学模型的建筑物设备间在一层11号房间，一层管理间在隔壁的12号房间，垂直子系统桥架也在12号房间，因此我们就把二层的管理间安排在22号房间。
5）设计水平子系统布线路由
二层采取楼道明装100毫米水平桥架，过梁和墙体暗埋20PVC塑料管到信息插座。墙体两边房间的插座共用PVC管，在插座处分别引到两个背对背的插座。
6）设计垂直子系统路由
该建筑物的设备间位于一层的12号房间，使用200毫米桥架，沿墙垂直安装到二层22号房间和三层32号房间。并且与各层的管理间机柜连接。如图3-29中的FD2机柜所示。
7）设计局部放大图
由于建筑体积很大，往往在图纸中无法绘制出局部细节位置和尺寸，这就需要在图纸中增加局部放大图。如图3-74中，设计了25号房间A向视图，标注了具体水平尺寸和高度尺寸。
8）添加文字说明
设计中的许多问题需要通过文字来说明，如图3-74中，添加了“100mm水平桥架楼道明装2.6m”、“20PVC塑管沿梁和墙体暗埋”，并且用箭头指向说明位置。
9）增加设计说明。
10）设计标题栏。

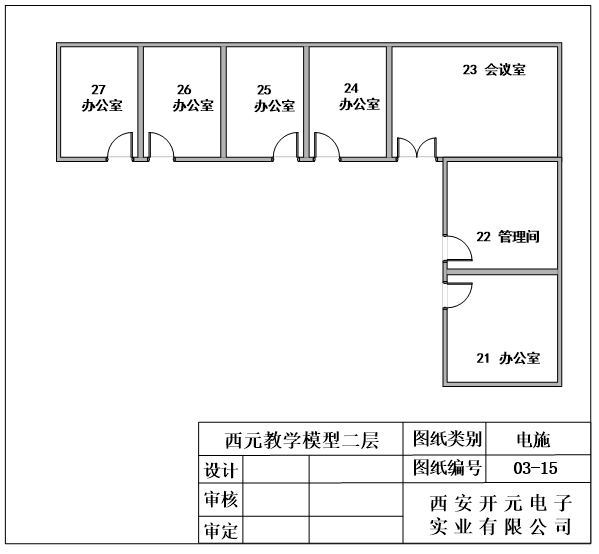

请在下面的建筑平面图中添加综合布线系统
4. 实训报告要求
分析施工图设计要求，写出实训步骤和实训体会。
