【知识目标】

n  识记：综合布线系统组成；综合布线部分设备及材料

n  领会：综合布线的功能；综合布线系统设计和工程验收常用标准及适用范围。

【技能目标】

n  能够区别不同版本国标和规范的框架、细分综合布线常用标准的内容。

n  能够用新的标准区分实际建筑物中综合布线系统七个部分及识别相关设备和材料；







引例描述

徐小姐应聘一八零系统集成公司的综合布线工程师岗位，笔试成绩比较突出。李总亲自对她进行业务考察，了解一下徐小姐对综合布线系统的总体认识水平。李总计划在谈话中涉及到综合布线系统的组成、功能；涉及的常用标准及适用范围；综合布线部分设备及材料。如图1-1所示。

图 1-1 综合布线系统组成

【任务陈述】

本任务对校园网综合布线结构进行参观考察，以实地观察配合理论知识完成对综合布线系统的认知。本任务的内容包括参观校园中心机房、弱电间、教学楼办公室等,也包括拆开走廊天花板观察管槽走向等。

   本任务通过先参观校园沙盘，对综合布线结构有初步了解之后，再对校园网综合布线系统进行参观考察，完成实践性的认知过程。



【知识准备】

1. 综合布线的概念及功能

GB/T 50311-2000术语中对建筑与建筑群综合布线系统(generic cabling system for building and campus )的概念定义为：建筑物或建筑群内的传输网络。它既使话音和数据通信设备、交换设备和其他信息管理系统彼此相连，又使这些设备与外部通信网络相连接。它包括建筑物到外部网络或电话局线路上的连线点与工作区的话音或数据终端之间的所有电缆及相关联的布线部件。

GB50311-2007术语中对布线(cabling)的概念定义为：能够支持信息电子设备相连的各种缆线、跳线、接插软线和连接器件组成的系统。

根据国标中对综合布线系统定义，一般认为综合布线系统就是用数据和通信电缆、光缆、各种软电缆及有关连接硬件构成的通用布线系统，是能支持语音、数据、影像和其他控制信息技术的标准应用系统。

综合布线系统设施及管线的建设，应纳入建筑与建筑群相应的规划设计之中。工程设计时，应根据工程项目的性质、功能、环境条件和近、远期用户需求进行设计，并应考虑施工和维护方便，确保综合布线系统工程的质量和安全，做到技术先进、经济合理，满足为多家电信业务经营者提供业务的需求。

由通信电缆、光缆、各种软电缆及有关连接硬件构成的综合布线系统，它能支持多种应用系统。即使用户尚未确定具体的应用系统，也可进行布线系统的设计和安装。

2.    综合布线系统的标准



综合布线系统的标准是设计、实施、测试、验收和管理综合布线工程的重要依据。目前，使用和执行比较广泛的综合布线标准有以下几类：国际上有ISO/IEC国际综合布线标准，EN欧洲综合布线标准，TIA/EIA美国综合布线标准等；中国有GB或GB/T综合布线国家标准，中国工程建设标准化协会的综合布线协会标准等。如表1-1所示：

表1-1国际标准



国际标准	ISO/IEC	CEN/ELEC	EIA/TIA
三种国际标准举例	ISO-14763-1-1999	BS-EN-50117-4-1-2008	EIA/TIA-568B
	ISO-14763-3-2006	BS-EN-50173-2-2007	EIA/TIA-569
	ISO-TR-24750-2007	BS-EN-60794-5-2007	EIA/TIA-606



中国国家标准包括GB或GB/T（其中GB表示强制执行的国家标准，GB/T表示推荐执行的国家标准）；协会标准例如中国工程建设标准化协会；行业标准等，如表1-2所示：

表1-2中国国家标准



标准	中国国家标准	协会标准	行业标准
中国国家标准举例	GB 50311-2007	CECS72-1997	YD/T-926-2001
	GB/T 50312-2007	CECS119-2000	YD/T-1384-2005
	GB/T 50314-2006	CECS 89-1997	YD/T-1258.4-2005

GB 50311-2007是综合布线系统工程设计规范。在规范中说明：为了配合现代化城镇信息通信网向数字化方向发展，规范建筑与建筑群的语音、数据、图像及多媒体业务综合网络建设，特此制定。该规范适用于新建、扩建、改建建筑与建筑群综合布线系统工程设计。

GB/T 50312-2007是综合布线系统工程验收规范。在规范中说明：为统一建筑与建筑群综合布线系统工程施工质量检查、随工检验和竣工验收等工作的技术要求，特此制定。该规范适用于新建、扩建和改建建筑与建筑群综合布线系统工程的验收。

GB/T 50314-2006是智能建筑设计标准。在规范中说明：为了规范智能建筑工程设计，提高智能建筑工程设计质量，制定本标准。该标准适用于新建、扩展和改建的办公、商业、文化、媒体、体育、医院、学校、交通和住宅等民用建筑及通用工业建筑等智能化系统工程设计。

3.综合布线系统的组成

2007年国家建设部发布了综合布线的国家标准GB 50311-2007，以此取代在2000年发布的综合布线国家标准GB/T50311-2000。

对两个版本进行比较，2007版的改动体现了性能标准的提高：2000年颁布的是超5类线缆标准，2007版增加了6类、7类的线缆标准，因而系统分级也从原有的A、B、C、D四级增加到了A、B、C、D、E、F六级。

表1-3铜缆布线系统的分级与类别（源自GB-50311-2007）



系统分级	支持带宽(Hz)	支持应用器件
		电缆	连接硬件
A	100K
B	1M
C	16M	3类	3类
D	100M	5／5e类	5／5e类
E	250M	6类	6类
F	600M	7类	7类



2007版的改动体现了内容的细化：2000版对于工作区提供了三种配置：最低、基本、综合配置，但是对于工作区的面积的定义没有考虑到建筑物不同的功能特点，2007版对于具有特殊功能的其他建筑物作了定义。

2007版的改动体现了范围的扩大：2007版的范围已经不仅仅局限在常见的民用建筑物上，还延伸到了工业布线领域上。

更为重要的改动体现在综合布线系统组成的划分上：

表1-4 综合布线系统组成比较



标准	CECS72:97	GB/T50311-2000	GB50311-2007
各标准组成部分	工作区子系统	工作区	工作区
	配线（水平）子系统	配线子系统	配线子系统
	干线（垂直）子系统	干线子系统	干线子系统
	设备间子系统	设备间	设备间
	管理子系统	管理	管理
	建筑群子系统	建筑群子系统	进线间
			建筑群子系统

中国工程建设标准化协会在1997年发布了CECS72:97 《建筑与建筑群综合布线系统工程设计规范》（后升级为GB/T50311-2000）。CECS72:97中规定综合布线系统可划分成六个子系统。目前有部分综合布线教材中使用的综合布线系统组成划分依然沿用这个规范中的分法，该规范发布时间比较久远，因此这样的组成划分方法不合理。

国家建设部在2000年发布的GB/T 50311-2000《建筑与建筑群综合布线工程系统设计规范》，常见的综合布线工程宜分为以下六个部分。目前多数综合布线教材中使用的综合布线系统的组成划分采取了2000版本的分法。但2000版本已被废止，所以这样的组成划分方法也不合理。

根据国家建设部在2007年发布的GB 50311-2007《综合布线系统工程设计规范》，常见的综合布线工程宜分为以下七个部分：

（1）工作区：一个独立的需要设置终端设备(TE)的区域宜划分为一个工作区。工作区应由配线子系统的信息插座模块(TO)延伸到终端设备处的连接缆线及适配器组成。

（2）配线子系统：配线子系统应由工作区的信息插座模块、信息插座模块至电信间配线设备(FD)的配线电缆和光缆、电信间的配线设备及设备缆线和跳线等组成。

（3）干线子系统：干线子系统应由设备间至电信间的干线电缆和光缆，安装在设备间的建筑物配线设备(BD)及设备缆线和跳线组成。

（4）建筑群子系统：建筑群子系统应由连接多个建筑物之间的主干电缆和光缆、建筑群配线设备(CD)及设备缆线和跳线组成。

（5）设备间：设备间是在每幢建筑物的适当地点进行网络管理和信息交换的场地。对于综合布线系统工程设计，设备间主要安装建筑物配线设备。电话交换机、计算机主机设备及入口设施也可与配线设备安装在-起。

（6）进线间：进线间是建筑物外部通信和信息管线的入口部位，并可作为入口设施和建筑群配线设备的安装场地。

（7）管理：管理应对工作区、电信间、设备间、进线间的配线设备、缆线、信息插座模块等设施按一定的模式进行标识和记录。

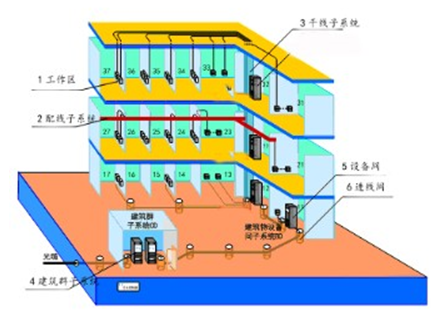

图1-2 综合布线系统基本构成（源自GB-50311-2007）

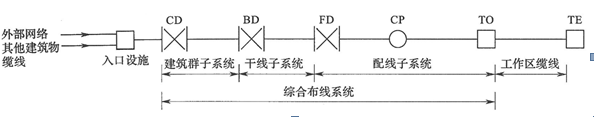

图1-3 GB50311-2007综合布线系统分类模型图



GB50311-2007在保留GB/T 50311-2000规定的六个部分不变的基础上，增加了进线间这一部分。GB50311-2007是目前综合布线设计部分最常执行和参照的标准，因此对综合布线的组成划分宜按照GB50311-2007划分为工作区、配线子系统、干线子系统、建筑群子系统、设备间、进线间、管理七个部分。

4. 综合布线系统的应用

1、同-布线信道及链路的缆线和连接器件应保持系统等级与阻抗的一致性。

2、综合布线系统工程的产品类别及链路、信道等级确定应综合考虑建筑物的功能、应用网络、业务终端类型、业务的需求及发展、性能价格、现场安装条件等因素，应符合表3.4.2要求。

表1-5布线系统等级与类别的选用



业务   种类	配线子系统		干线子系统		建筑群子系统
	等级	类别	等级	类别	等级	类别
语音	D／E	5e／6	C	3(大对数)	C	3(室外大对数)
数据	D／E／F	5e／6／7	D／E／F	5e／6／7(4对)
	光纤(多模或单模)	62.5um多模／50um多模／<10um单模	光纤	62.5um多模／50urn多模／<10urn单模	光纤	62.5um多模／50um   多模／<1um单模
其他应用	可采用5e／6类4对对绞电缆和62.5p_m多模／50um多模／<10um多模、单模光缆

注：其他应用指数字监控摄像头、楼宇自控现场控制器(DDC)、门禁系统等采用网络端口传送数字信息时的应用。

3、综合布线系统光纤信道应采用标称波长为850nm和1300nm的多模光纤及标称波长为1310nm和1550nm的单模光纤。

4、单模和多模光缆的选用应符合网络的构成方式、业务的互通互连方式及光纤在网络中的应用传输距离。楼内宜采用多模光缆，建筑物之间宜采用多模或单模光缆，需直接与电信业务经营者相连时宜采用单模光缆。

5、为保证传输质量，配线设备连接的跳线宜选用产业化制造的审.、光各类跳线，在电话应用时宜选用双芯对绞电缆。

6、工作区信息点为电端口时，应采用8位模块通用插座(RJ45)，光端口宜采用SFF小型光纤连接器件及适配器。

7、楼层配线设备（FD）、建筑物配线设备（BD）、建筑群配线设备（CD）配线设备应采用8位模块通用插座或卡接式配线模块(多对、25对及回线型卡接模块)和光纤连接器件及光纤适配器(单工或双工的卡口式锁紧连接器（ST）、直插式连接器（SC）或小型连接器（SFF）光纤连接器件及适配器)。

8、集合点（CP）安装的连接器件应选用卡接式配线模块或8位模块通用插座（RJ45）或各类光纤连接器件和适配器。

5. 综合布线系统设备及材料示例

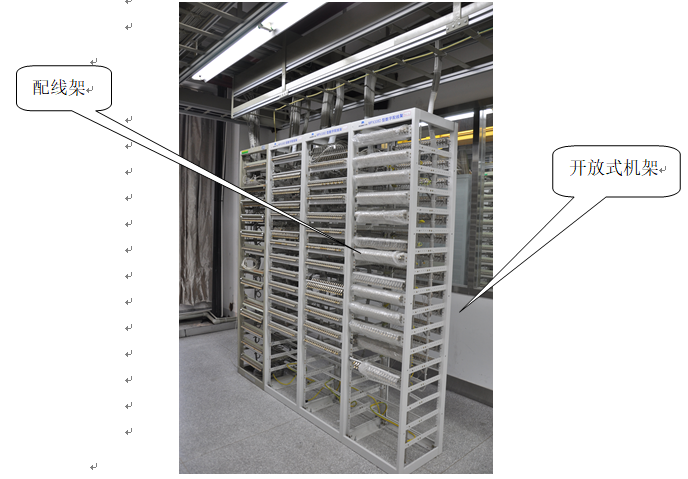

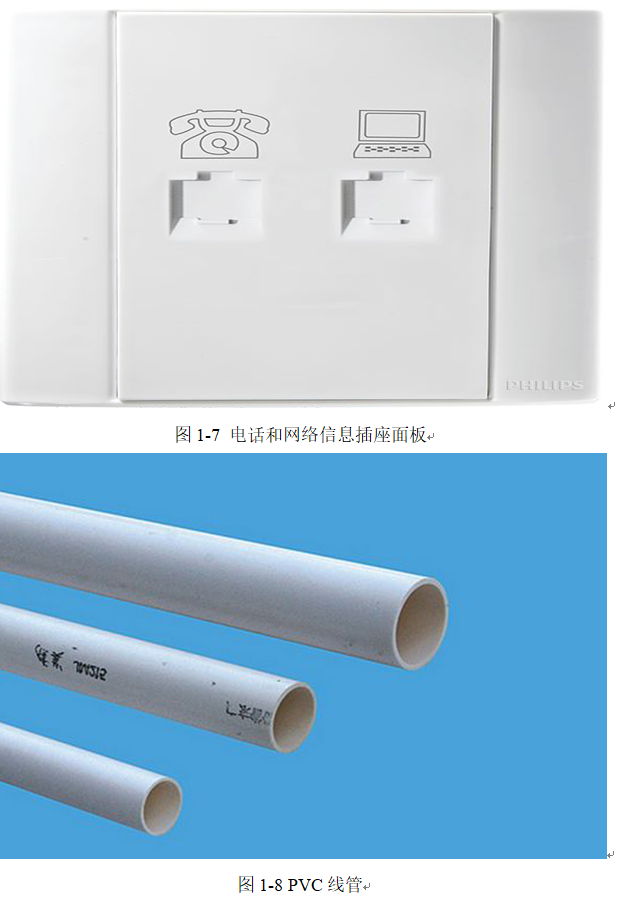

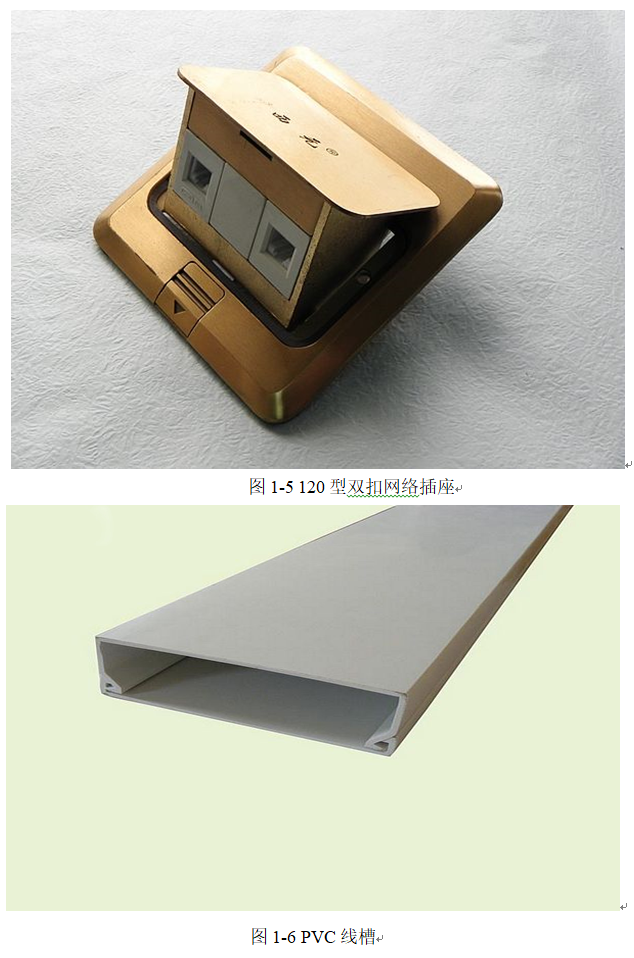

根据使用综合布线系统的不同行业不同企业不同规格，相应存在着大量的设备与材料。以如下几张图片为例，展示并介绍综合布线部分设备及材料。

【任务实施】



1. 实施准备

根据综合布线系统的概念功能、标准、组成、产品及常用工具等知识，以亲身实践去认知校园网中的综合布线系统。在实践过程中按照校园网综合布线系统地点的不同，分别进行记录。对实践过程中有疑问的地方，加以备注并进行分析讨论。

2. 实施步骤

认识校园网综合布线系统：

表1-6认识校园网综合布线



序号	参观地点	所属七大部分	涉及设备及材料	参观环境（总结）
1	校园机房
2	弱电间
3	走廊   （拆开天花板）
4	办公室

同学们在参观每个地点的时候，可对照综合布线系统的组成，分析参观的对象包含有哪个或哪些组成部分，并试找出参观过程中看到的设备或者材料。在结束一个地点的参观后，对整体的参观环境做出描述，加以总结。

【项目实训】

1. 实训目的

(1)     掌握综合布线系统的七大组成部分。

(2)     从模型图上正确识别综合布线各部分。

2. 实训内容

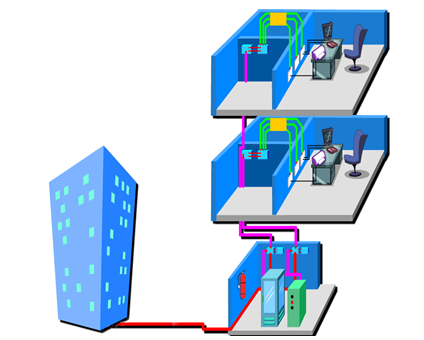

请在下图中标示出综合布线系统结构的七个部分：

【任务拓展】

GB/T 50314-2006中定义智能建筑（IB）intelligent building：以建筑物为平台，兼备信息设施系统、信息化应用系统、建筑设备管理系统、公共安全系统等，集结构、系统、服务、管理及其优化组合为一体，向人们提供安全、高效、便捷、节能、环保、健康的建筑环境。

智能建筑包含的系统有网络布线系统、电视布线系统、楼宇对讲系统、语音布线系统、电子门禁系统、视频监控系统、报警系统、广播系统、PLC宽带通讯(电力线通信系统)、智能家居系统（FTTx）等。

参观智能楼宇，观察智能楼宇具有的功能，进行功能分析，观察如何实现不同功能。
