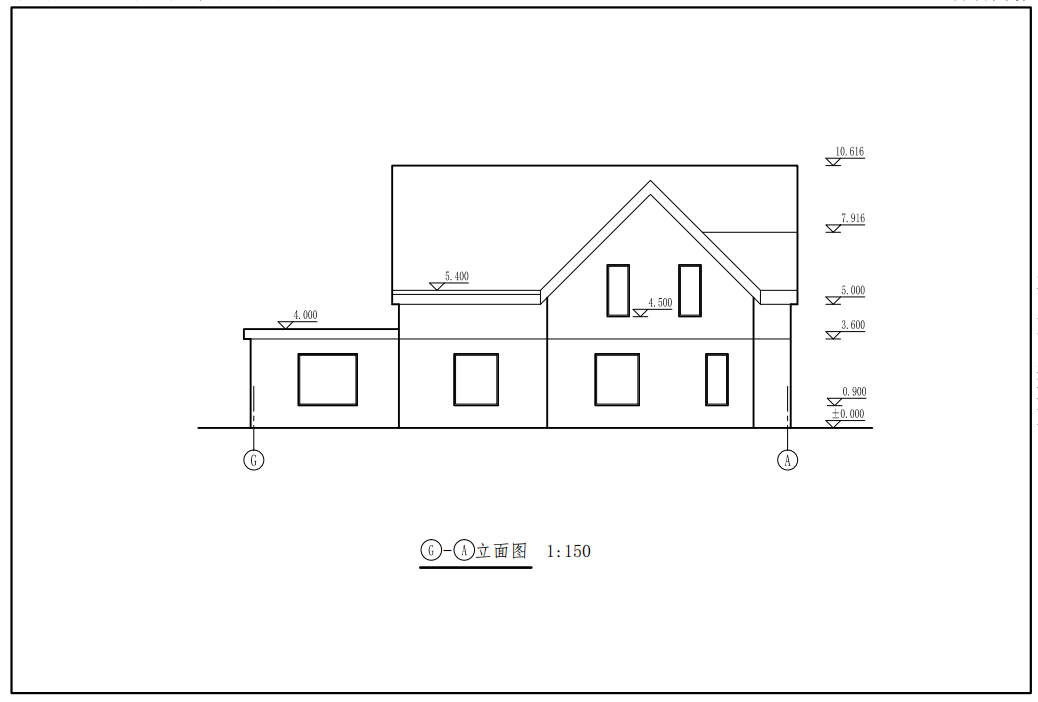

BIM 建模环境设置要求： ①以文件夹中的“第 1 题样板”作为基准样板，创建项目文件。 ②设置项目信息： ③项目发布日期： 2020 年 1 月 5 日； ④项目名称：独栋别墅； ⑤项目编号：2020001-1 3）BIM 参数化建模要求：主要建筑构件的参数要求如下表。 ①根据给出的图纸创建建筑形体，包括墙、柱、门、窗、屋顶、 楼板、楼梯、栏杆。其中，门窗仅要求尺寸与位置正确，窗台高度均 为 900mm。 未标明尺寸不作要求。②设置 BIM 属性：a.为所有门窗增加属性，名称为“编号”；b. 根据图纸中的标注，对所有门窗的“编号”属性赋值。 4）创建图纸： ①创建门窗明细表，要求包含类型、宽度、高度、底高度以及合 计字段。②建立 A0 图纸，创建并放置首层平面图、①-⑧立面图及门窗明 细表。5）模型文件管理： 用“独栋别墅”为项目文件命名，并保存项目文件。 6）附图
