2.2整地机械

2.2.1 铧式犁

 铧式犁是苗圃常用的一种耕地机械，它的工作部分是由犁体（犁铧、犁壁和地侧板组成的）、犁刀、前小犁和深耕铲组成的。犁刀在垂直方向切开土壤，犁铧在水平方向切开土壤，切下的土垡沿着犁壁工作面上升，被犁壁推翻到侧方并使之松碎。

根据铧式犁与拖拉机间的挂接方法分成牵引式、悬挂式与半悬挂式三种。

牵引式：有自己的支持轮和提升机构，在运输时整个犁由支持轮支持，改变支持轮与机架间的相互位置可以调节耕地深度，犁的重量全部由自身承受。

悬挂式：结构比牵引式犁简单，它直接悬挂在拖拉机的悬挂装置上，本身没有支持轮和提升机构，犁的重量全部由拖拉机悬挂装置来承受。

半悬挂式：后面装有支持轮，前端悬挂在拖拉机的悬挂装置上，运输时由后支持轮和拖拉机悬挂装置负担全犁重量。悬挂式犁结构简单，重量轻，机动灵活，适于苗圃的整地作业。

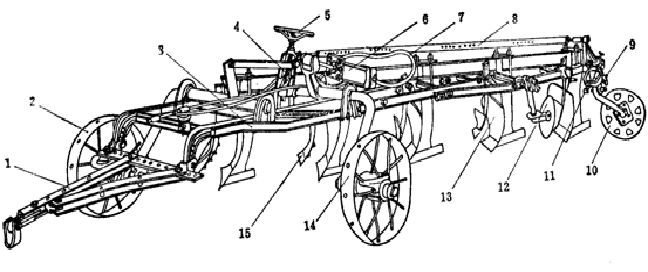

牵引式铧式犁

1.牵引装置  2.沟轮  3.犁架  4.水平调节螺杆  5.调节手轮  6.油缸  7.油管  8.柔性拉杆

  9.尾轮水平调节螺栓  10.尾轮 11.尾轮垂直调节螺栓  12.圆犁刀  13.主犁体  14.地轮

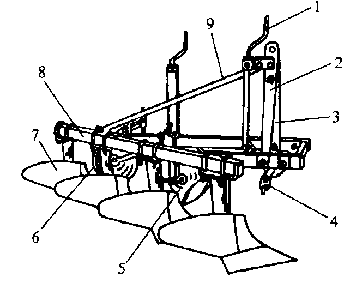

悬挂式铧式犁

1.调节手柄  2.右支杆  3.左支杆  4.悬挂轴  5.限深轮  6.圆犁刀  7.犁体  8.犁架  9.中央支杆

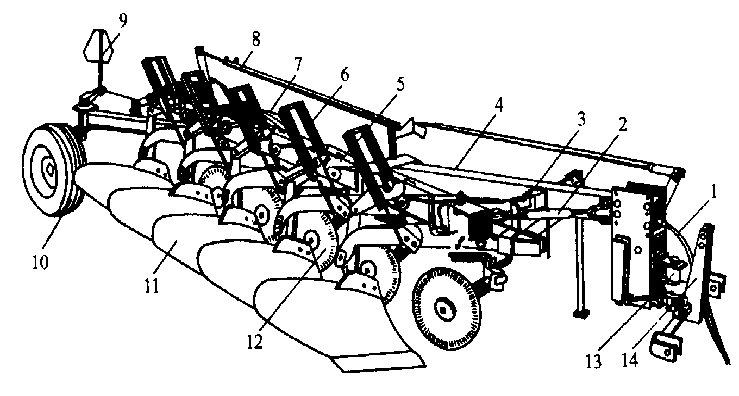

半悬挂式铧式犁

1.油管  2.调节螺杆  3.弧形板  4.纵梁  5.斜梁  6.安全器  7.限深轮  8.尾轮操向杆  9.公路运输标志  10.尾轮  11.犁体  12.犁刀  13.垂直转向轴  14.悬挂头架

2.2.2 林用旋耕机

旋耕机是由动力驱动装有旋耕刀的刀滚旋转切削土壤的一种耕作机械。在土壤的质地、含水率适当的情况下，旋耕有良好的切土、碎土能力，也有一定的翻土和覆盖作用，耕后地表平整、松软，一次可完成耕耙作业。林用旋耕机可用于生荒地、沼泽地、清除伐根后的造林地及林业苗圃地的整地作业。

（1）旋耕机的类型

旋耕机按刀滚配置方式分主要有卧式（横轴式）、立式（立轴式）两种，按与拖拉机挂接方式可分为牵引式、悬挂式和直连式。目前，林业生产中所使用的旋耕机是横轴三点悬挂式旋耕机，与小型拖拉机如手扶拖拉机一般采用直接连接式。

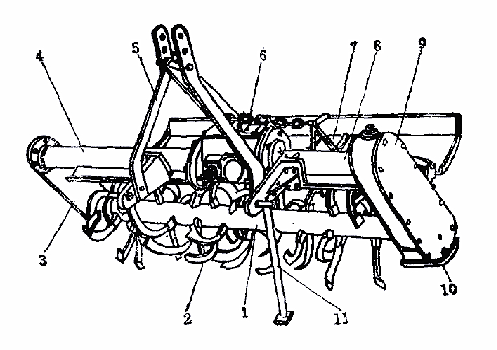

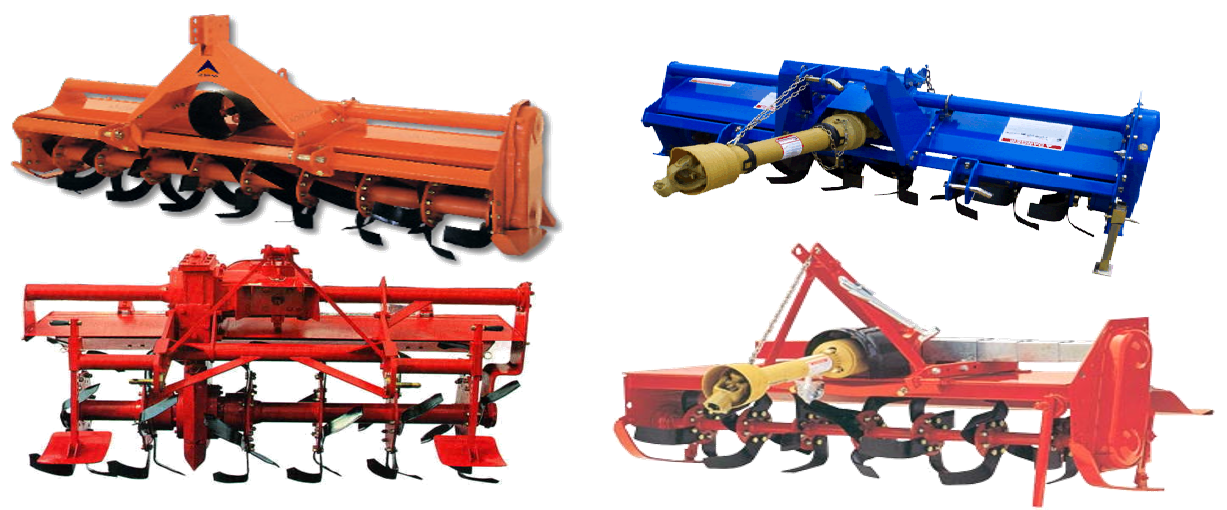

悬挂式旋耕机

1.刀轴2.刀片3.右支杆4.右主梁5.悬挂架6.齿轮箱7.罩壳8.左主梁9.传动箱.10.防磨板11.撑杆

（2）旋耕机的构造和工作过程

旋耕机工作时，装有刀片的刀滚一方面由拖拉机动力输出轴驱动旋转，一方面随机组前进作直线运动，刀片切下的土垡向后上方抛出与罩壳及拖板撞击而进一步破碎，然后落回到地面上，使土壤松碎且平整。旋耕刀切土时，土壤的反推力和拖拉机的前进方向相同。

2.2.3 挖坑机

挖坑机是一种典型的营林和园林机械，由于其体积小、操作简便、便于维修因而被广泛使用。

挖坑机的种类很多，按作业要求不同，挖坑机钻头数量可分为单钻头挖坑机、双钻头挖坑机和多钻头挖坑机。

1、挖坑机的技术要求

（1）挖坑机挖出的坑径、坑深应满足作物的生长要求。

（2）挖出的坑应有较高的垂直度，坑壁应整齐。

（3）在贫脊的土壤挖坑时，要求出土率在90%以上，以便取表土和肥料填坑改善作物生长条件。在肥土层较厚的地区，可以有25～40%松土留在坑内，抛出的土应堆于坑旁，以便取原土回填，抛土半径不应太大，如果埋设桩柱，坑内尽量不留松土。

（4）有些地区，要求挖坑时土壤不出坑，又叫穴状整地，要求钻头破碎草皮，切断灌根，排出石块，疏松土壤。

2、挖坑机的的类型和一般构造

挖坑机的种类很多，一般按与配套动力的挂结方式，挖坑机钻头配置的数量，传动方式等进行分类。

按挂结方式分类时，可分为：

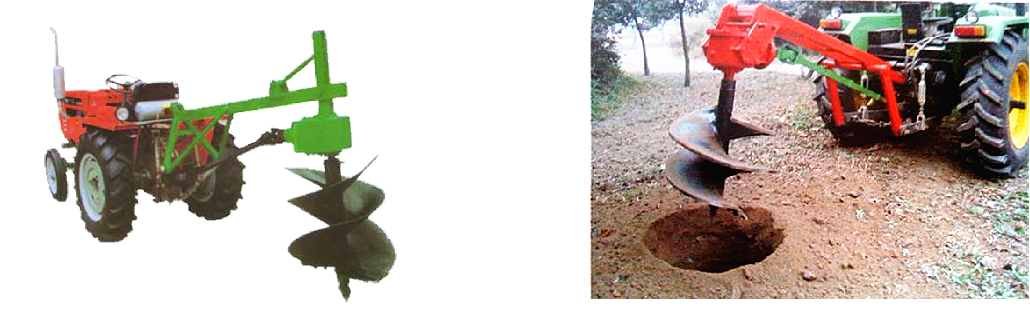

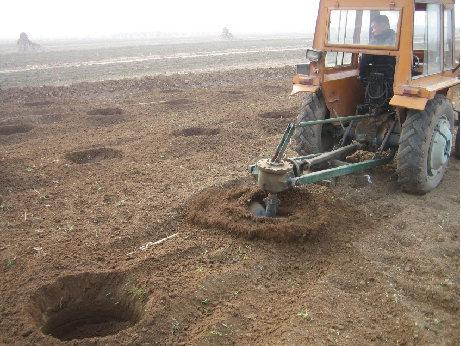

（1）悬挂式挖坑机

 钻头装置悬挂在拖拉机的前方、侧向或后方，由拖拉机动力榆出轴带动挖坑机钻头转动，由拖拉机的液压系统操纵挖坑机的升降。它可以挖较大的坑径和较深的坑，也可启动多钻头同时作业。此种形式的挖坑机多用于地形平缓，拖拉机可以顺利通过的地区进行作业。

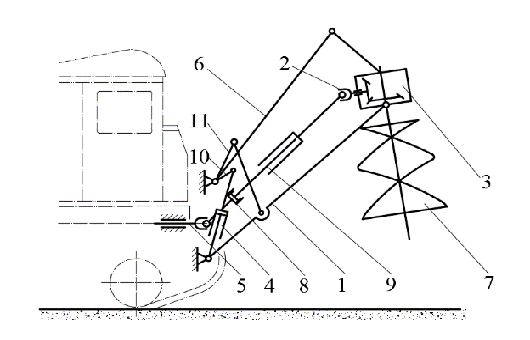

悬挂式挖坑机机构示意图

1.左、右下拉杆 2.联轴节 3.减速箱 4.油缸  5.动力输出轴  6.上拉杆 7.钻头

8.离合器 9.伸缩方轴 10.转臂 11.提升臂

（2）手提式挖坑机

钻头装置与小型二冲程汽油机配成整体，由单人或双人操作。该机主要应用于地形复杂的山区，丘陵区和沟壑区，在坡度为35°以下的地区进行穴状整地或挖坑，同时，也可以用于果园、桑园、苗圃和城镇小树移植、追肥及埋设桩柱时挖坑，坑径一般在0.3 m以内。

（3）牵引式挖坑机

 机具安装在车上，由拖拉机牵引，工作头的旋转由拖拉机动力输出轴带动。这种型式的挖坑机挂结方便，不受配套拖拉机的结构限制，但结构复杂，机动性差。

（4）自走式挖坑机

 这种挖坑机与手扶拖拉机配套，设计成整体自走式，即挖坑机本身自带动力。该型挖坑机通过性能好，但需要人力操纵其钻头入土。适于在水平带上作业或用于茶园施肥，茶苗移植和果园施肥等挖坑作业。

此外，还有与汽车底盘配套的挖坑机，此种型式一般是属于起重地钻装置。

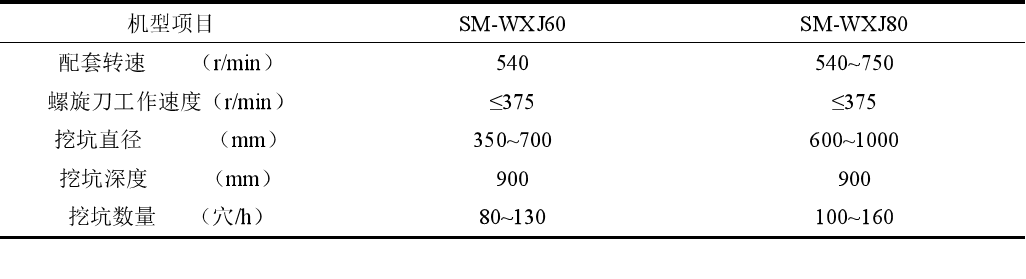

                      拖拉机悬挂式挖坑机主要技术参数

2.2.4圆盘整地机械

圆盘整地机械在营林作业中应用的比较广泛，它可以用于耕地、耙地、幼林抚育作业中的松土除草、采伐迹地的整地、乃至低产林改造作业的带状清林等。

1、圆盘整地机械的工作原理

所有圆盘整地机械的工作圆盘均为球面圆盘，而盘面或盘面水平直径与前进方向成一偏斜角α。

机器前进时，圆盘作前进与旋转两种运动。圆盘切入土中，切下的土壤沿着圆盘凹面上升，破碎后被推向一侧。同时，也有部分土壤被旋转的圆盘带动转动，在离心力的作用下被抛开。

圆盘的工作特点为滚动切削，有较强的切断、碎土能力，切削刃长，刃口和刃面在工作时所受压力小，磨损较慢，阻力较小，且工作部件不易粘土，不易堵塞，具有较强的通过性能，在遇到障碍物时，可强行滚过。

因此，它特别适合在多树根采伐迹地整地和灌木地的清林作业。但由于圆盘刃薄强度小，不适于在有石砾的地区作业。

2、圆盘整地机械的一般构造

圆盘机械按其功用上分类有：圆盘耙、圆盘犁和圆盘松土除草机等。

（1）圆盘耙

 用铧式犁或圆盘犁耕地作业后，土壤的破碎程度、紧密度和地面的平整状态，还不能满足播种和植树的要求，还需要进行补充整地。

 圆盘耙是目前广泛使用的一种补充整地机械，它具有较强的碎土能力，适于在较粘重的土壤上进行整地作业，同时可以进行松土除草及飞播、喷播造林后的复土作业。

（2）圆盘犁

 圆盘犁是属于土壤耕作机械的一个类型，它具有切土、碎土和翻土性能。与铧式犁相比，不易被杂草、灌木和其他纤维物质堵塞。此外，圆盘犁耕干燥板结的土地不会像铧式犁那样产生大的土块。由于圆盘犁的滚动切削，在遇到大的障碍物时可以从其上边滚过，所以，很适合在采伐迹地和灌木林地进行作业。
