2.1林地清理机械

  林地清理的目的是为了在采伐迹地上进行森林的人工更新，开辟森林林地清理的目的是为了在采伐迹地上进行森林的人工更新，开辟森林苗圃和修筑道路等。

  林地清理包括铲除灌木、伐木、清除伐根、堆集和运出伐根、树木和采伐剩余物以及平整拔除伐根后所留下的坑穴等作业。

  由于林地中树木粗细不一，分布不均匀，所以林地清理机械的工作负荷变化很大；因此，林地清理机械的工作部分要求有较大的强度。

2.1.1 除灌机

1.除灌机的类型

除灌机根据其工作部分的形式可分为：装有固定式工作部分的除灌机和装有活动式工作部分的除灌机两种类型.

前者的工作部分装在拖拉机的前方，多为铲式，工作时随同拖拉机一起作向前运动。 后者的工作部分除了随同机器一起前进外，对于机架还作相对的直线或旋转运动。

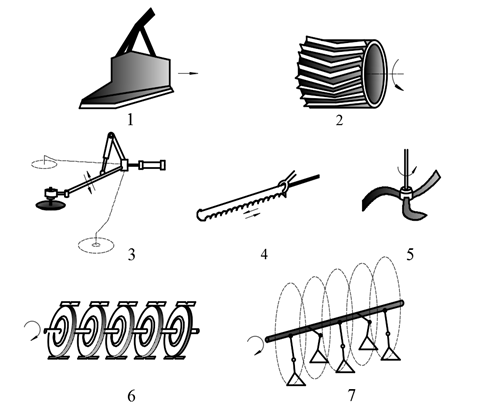

 图2-1  除灌机除灌方法

1.铲刀 2.圆辊  3.圆锯  4.住复式割刀 5、6.旋转式割刀  7.刀锤

2.1.2 除根机械

1、清除伐根的方法

林业上所用的清除伐根的方法有以下几种：

（1）机械拔根。利用简单的手工工具或动力拔根机械清除伐根。由于拔根的工作很繁重，所以手工拔根机只用于地形复杂、机器难以通过的地方。

（2）机械铣削除根。利用水平或垂直铣刀将伐根的地上部分削平。

（3）爆炸除根。利用炸药将伐根炸出。炸药的用量和装药位置必须选择适当。

（4）化学腐蚀除根。向伐根喷洒化学药剂使伐根腐烂。这种方法的缺点是伐根的腐烂时间长和地中的树根不易除去。

（5）火烧除根，用火烧掉伐根，缺点是地下根部不易除去。

2、对拔根机械的要求和拔根机的类型

拔根机应满足如下要求：

（1）对各种不同的工作条件具有较大的适应性。要有足够的强度。

（2）能迅速地抓住和放松伐根，最好能自动地完成。

（3）工作时不需要特殊的锚定装置。

（4）拔根时应尽量减少随伐根带出的土壤。

（5）拔根机的主要受力件应有适当的保护装置。

 根据动力的不同：可以分为拖拉机动力式、畜力式和手动式。

 根据拔根机工作部分的工作原理：可分为绞盘式、杠杆式、齿杆式、推土机式和拖拉机牵引式等类型。

 有许多拔根机是由上述某几种形式的工作部分组合而成。

 以拖拉机为动力的拔根机又分为牵引式和悬挂式两种。

3、拔根阻力

伐根的拔根阻力根据树种和树木的生长年龄而不同。对伐根的拔根阻力影响最大的因素是树根的生长情况。

根据树木根系的生长情况可将伐根分成以下几种：

（1）主根和侧根都比较深。

（2）主根深、侧根浅。

（3）一部分侧根深，一部分侧根浅。

（4）主根和侧根都很浅。

（5）侧根沿地表向四周延伸的伐根。

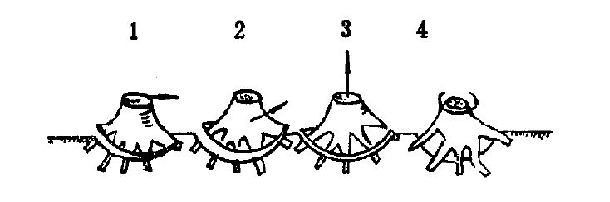

拔根机拔根时的作用力有四种不同情况。其中1为水平力，2为倾斜力，3为垂直力，4为扭力。采用垂直力拔根时所需拉力最大，利用水平力拔根时所需拉力为垂直拔根拉力的50% ~80%。

1.水平力 2.倾斜力 3.垂直力 4.扭力

2.1.3 伐根清理

伐根清理机用于清理采伐迹地上已拨出的伐根、倒木、采伐剩余物和拔除24cm以下的伐根。

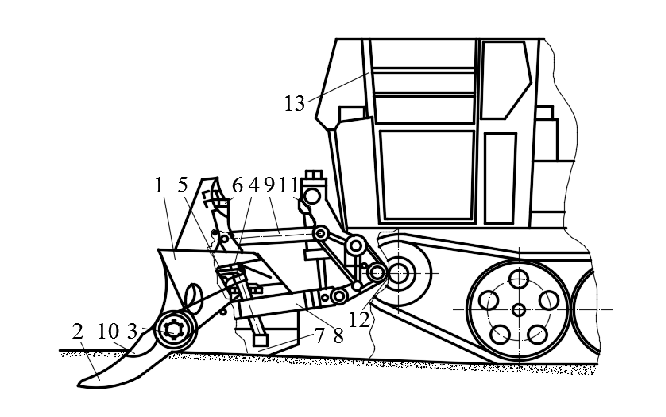

机器悬挂在拖拉机前方，主要由推铲、推齿、拨根装置油缸和支架等部分组成。

1.推铲 2.推齿 3.花健轴 4.拔根装置油缸 5.推齿杠杆6.钩环 7.推铲支撑板 8.推架 9.上拉杆

10.推铲活动部分 11.支架 12.拖拉机梁 13.护栅

2.1.4 推土机

推土机是悬挂在拖拉机前方的一种工作装置，除用于一般的土工作业外，还可用于铲除灌木、拔除伐根、伐倒树木、推运伐根、填平根穴、开防火带和开梯田等作业，目前林用拖拉机的前方都装有推土铲。

（1）根据拖拉机的功率可将推土机分为轻型、中型和重型三种。22~26kW为轻型、37~74kW为中型、75kW以上为重型。

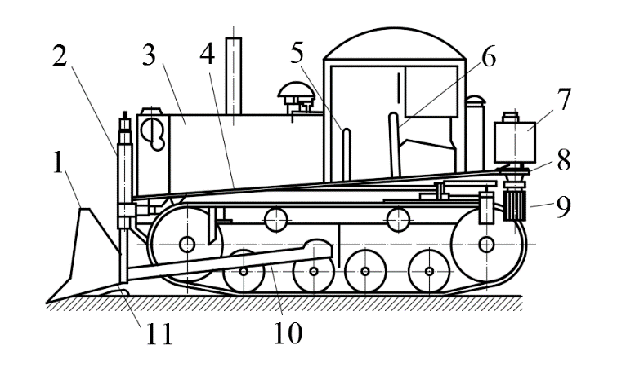

1.推土铲 2.升降油缸 3.发动机 4.油管 5.油泵操作杆 6.分配周操纵杆

7.油箱 8.分配阀 9.油泵 10.推架 11.滑橇

（2）推土铲的主要数据

 推土铲的长度应能保证推土铲的工作幅比拖拉机的外形宽度大10~15cm。活动式推土铲推土机则按推土铲在最大倾斜角的情况下计算。

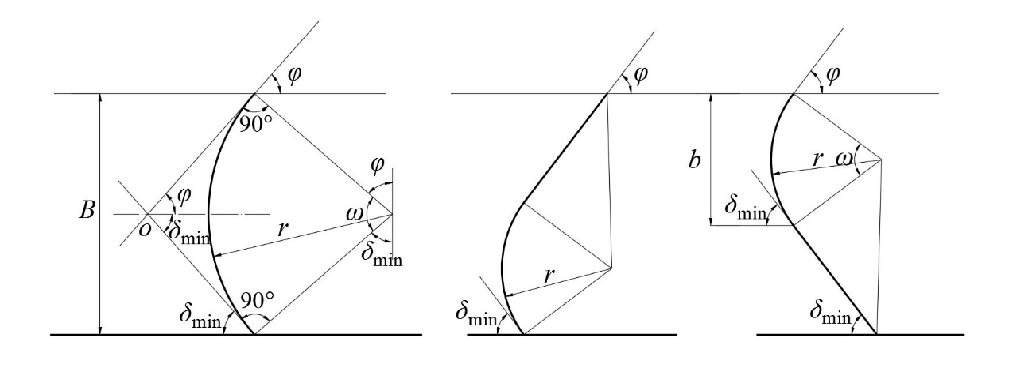

为了减少推土铲的阻力应尽量提高土壤沿铲面向一侧移动的速度。图a所示的形状具有最好的推移土壤的性能。其切土角δ = 40°，推土性能最不好的是图c所示的形状。

要求土壤能迅速沿铲面移动的活动式推铲应采用图a所示的形状，即由一定半径所形成的圆筒型工作面，而以推运土壤为主要目的固定铲式推土机的推铲则应采用图c的形状。

推土铲的各种角度可参照下列范围选择，切土角δ = 45°~ 60°，推土铲在水平面内的料角φ = 60°~ 90°，推土铲在垂直面内的倾斜角γ = 5°~ 10°，铲刀刃角β = 30°。

推土铲的角度
