课内实践2：参观人造板机械实验室

一、实践内容与要求

1、内容：参观人造板机械实验室，了解典型人造板机械的组成结构、性能和工作原理，开机操作演示，掌握机床使用方法。

2、要求学生：结合课程内容深入到实验室和校办工厂，完成课内实践要求的内容。

二、实验设备简介

1、BMS116型实验热磨机（见图12-11）

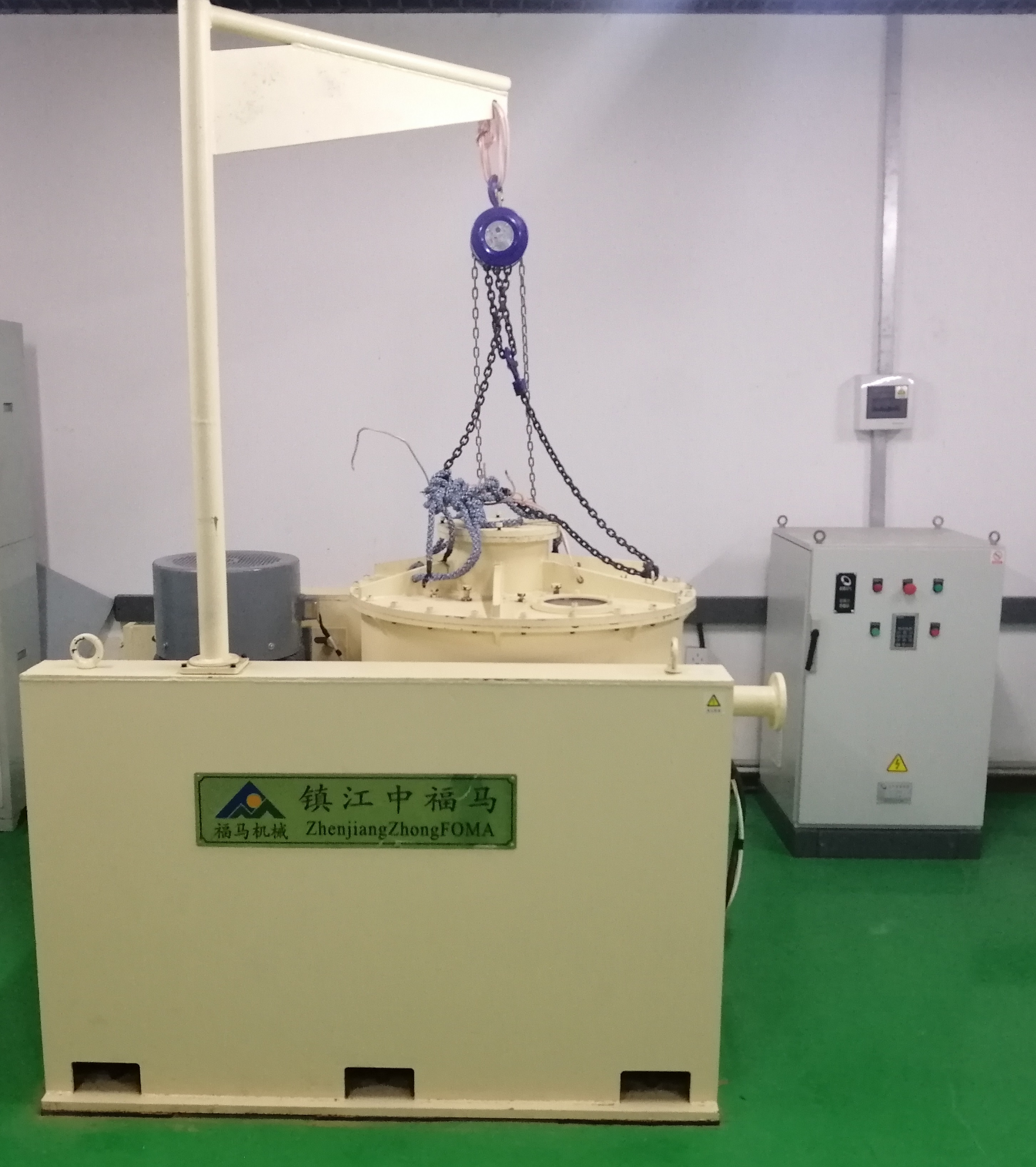

图12-11  BMS116型实验热磨机

       BMS116型实验热磨机是基于课题研究需要自制的实验设备，该机采用水平放置的研磨室，通过电机、齿形带驱动热磨机主轴及磨盘旋转，实现纤维研磨分离的功能；为便于观察纤维分离状态，其上盖（兼做热磨机定磨盘的安装盘）设有观察窗。该实验热磨机安装的磨盘直径为600mm，可适配现有的磨片作为实验磨片；采用变频调速方式调节主轴转速，调速范围为200~1500r/min。

2、BY101X1/10型实验热压机（见图12-12）

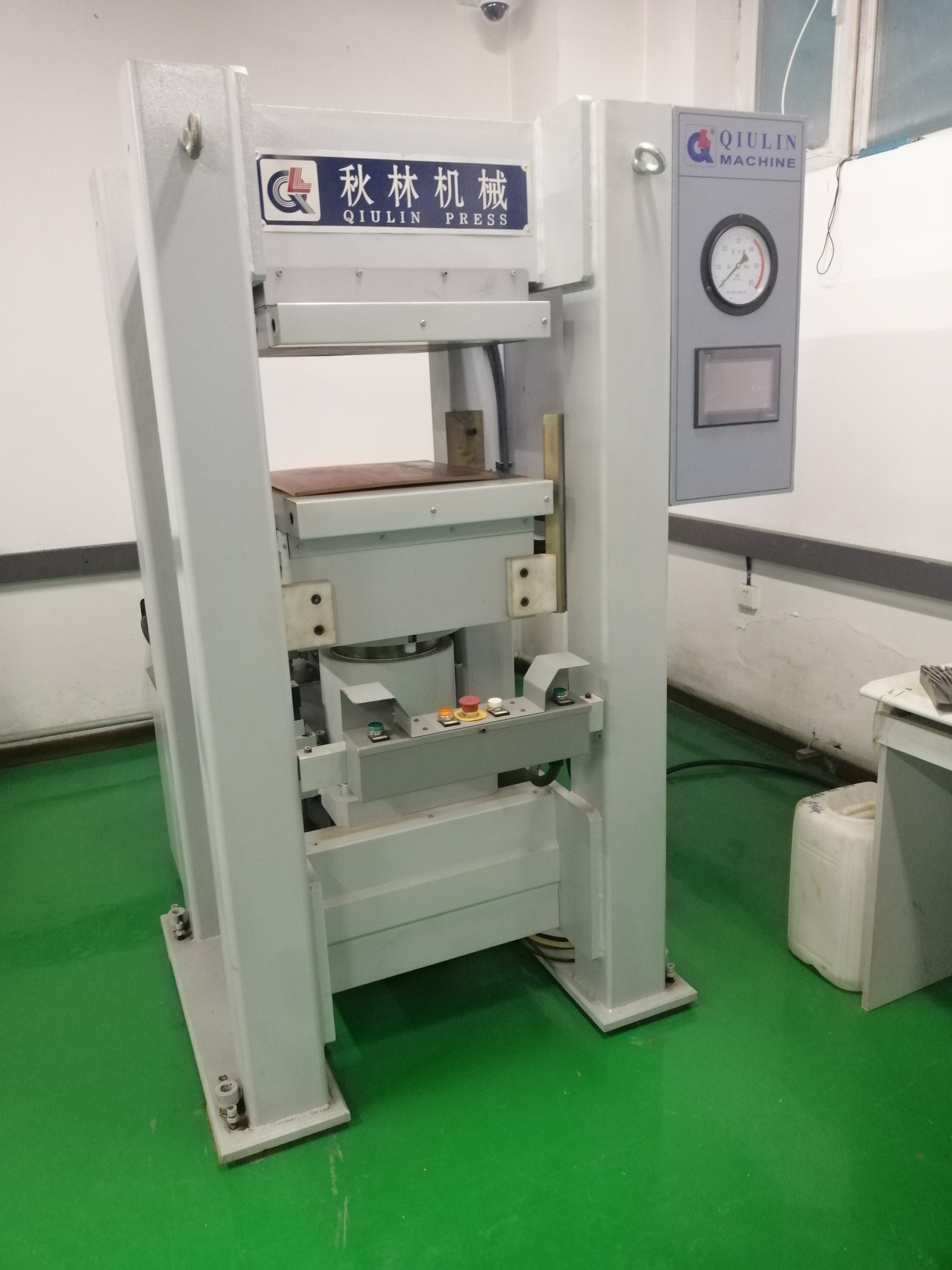

图12-12   BY101X1/10型实验热压机

       BY101X1/10型实验热压机是机械设计制造及其自动化专业定制的实验设备，主要用于人造板生产中工艺实验。该机采用上压式结构，热压板采用电加热，幅面为500mmX500mm。该机结构上可分为机架、热压板、加压油缸、液压系统及控制系统等几个部分；采用PLC控制，可通过触摸屏对实验板材进行三段式加压和加热，可自行设置加压压力、加热温度和时间，以便获取更好的生产工艺参数。
