课内实践1：参观木工机床实验室

一、实践内容与要求

1、内容：参观木工机床实验室，了解典型板式木材加工生产线的组成结构、性能和工作原理，开机操作演示，掌握机床使用方法。

2、要求学生：理论知识和实验训练相结合，能够对设备的主要性能参数、结构和测试方法有所认知和掌握，并对实验结果进行分析和解释，得到合理有效的结论；结合课程内容深入到实验室和校办工厂，完成课内实践要求的内容。

二、实验设备简介

1、HPP180型木工锯板机（见图12-5）

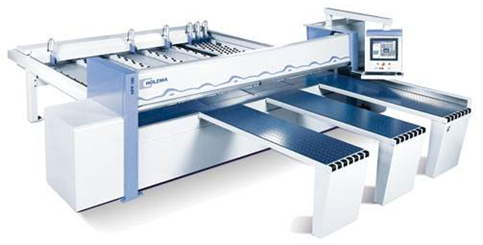

   图12-5  HPP180型木工锯板机

       HPP180型木工锯板机主要用于各类板材的下料，是现代板式家具生产所必须的设备之一。该机主要由锯切装置、气浮工作台、推板工作台、控制系统及机体等组成。该型锯板机采用控制软件Cadmatic进行板材锯切的锯路规划，可按照设计好的锯路图对板材进行锯切；其锯车设有主、副锯（见图12-6），可对板材进行预裁口，从而提高锯切质量。

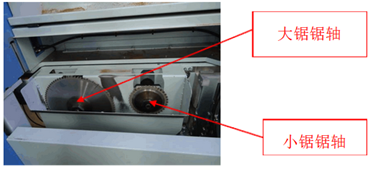

图12-6 HPP180型锯板机的主副锯

       HPP180型木工锯板机主要应用于板式家具的大批量生产，此时可对多块板材同时进行锯切下料，又能适应小批量或单件板式家具的生产，生产适应性较广。

2、NKR780型全自动直线封边机（见图12-7）

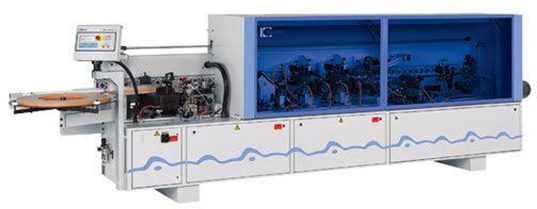

图12-7  NKR780型全自动直线封边机

       NKR780型全自动直线封边机用于对板式家具生产中下料后的板材边缘进行封边，采用的封边材料主要是塑料封边条或薄木封边条。该机采用热熔胶作为封边材料与板材胶合的材料，以单片机控制作为封边动作的控制系统，其封边过程包括封边材料预切断、涂胶、压合、前后截断、上下铣边、修形等。整机以“线-点”控制方式实现封边操作，采用“靠模”感知板材的运动状态和尺寸，并启动各封边机构的动作。

3、PTP160PULS型木工加工中心（见图12-8）

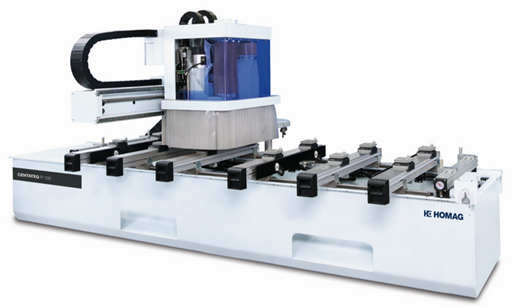

图12-8  PTP180PULS型木工加工中心

        PTP160PULS型木工加工中心主要用于板式家具生产中零件的钻孔、开槽、铣削或锯切加工。该机加工头为悬臂形式，以滚珠丝杠传动，全数控操作。加工前，可采用自带的控制软件WoodWop对待加工工件进行结构设计，即设计工件钻孔、铣削等各项操作的坐标位置及加工尺寸，然后由软件自动生成数控程序，进行“点位”控制加工。

       该机工作台设有多个工件定位基准，采用真空吸盘装夹工件；可实现工件的单件加工，或对称加工（包括镜像对称加工和轴对称加工）。

4、MZ7321F型多排钻（见图12-9）

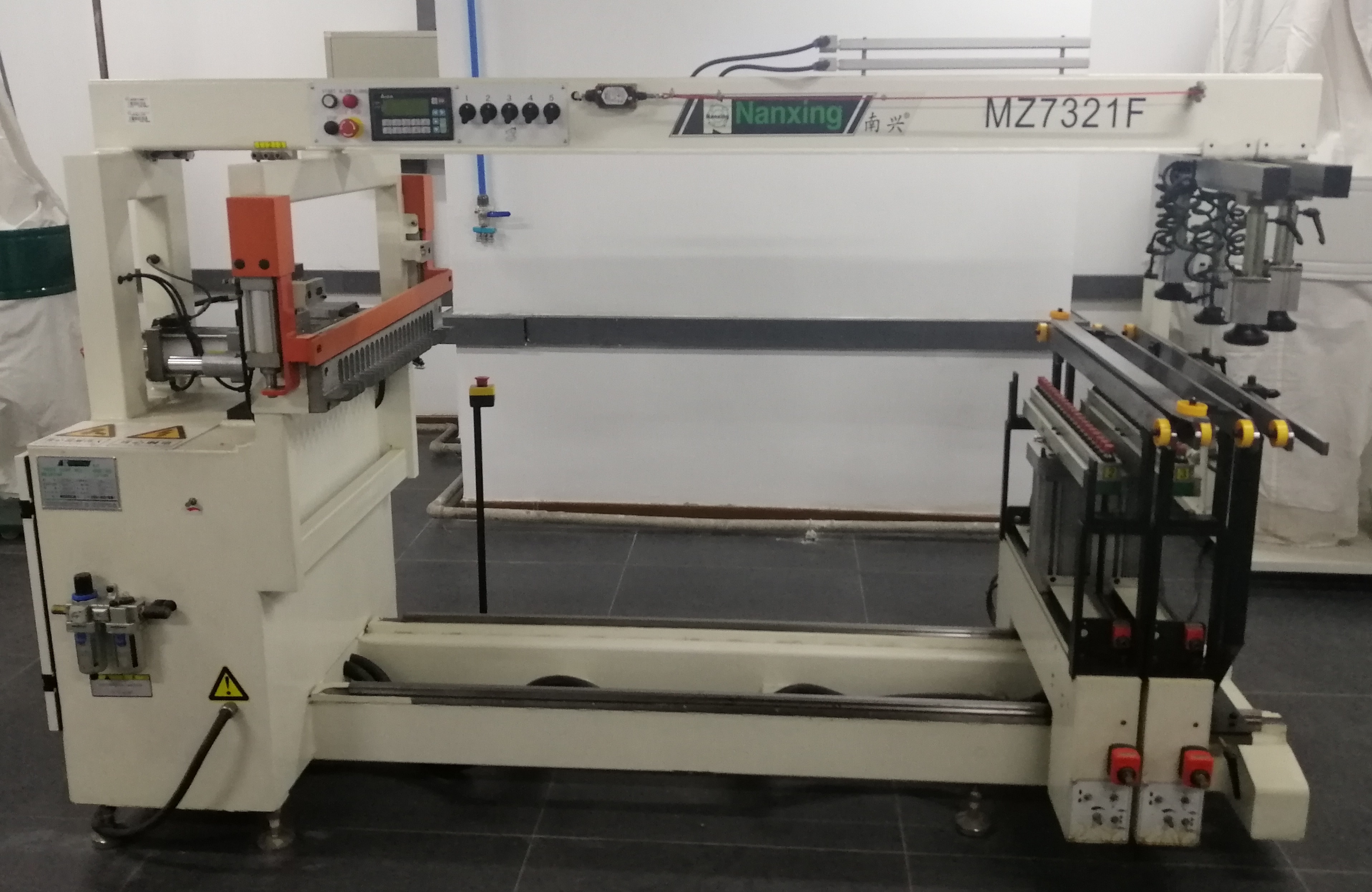

图12-9  MZ7321F型多排钻

       多排钻是板式家具生产中重要的钻孔设备，主要用于加工家具零件中的装配孔或配件安装孔，可进行垂直或水平钻孔。多排钻主要由机体、钻削机构、进给机构、夹紧机构、移动工作台等部分组成，其工作过程通常是在工件被夹紧后，通过脚踏板操纵进给机构和钻削机构共同动作，实现多个位置、不同孔的同时加工。

5、M25型木工雕刻机（镂铣机，见图12-10）

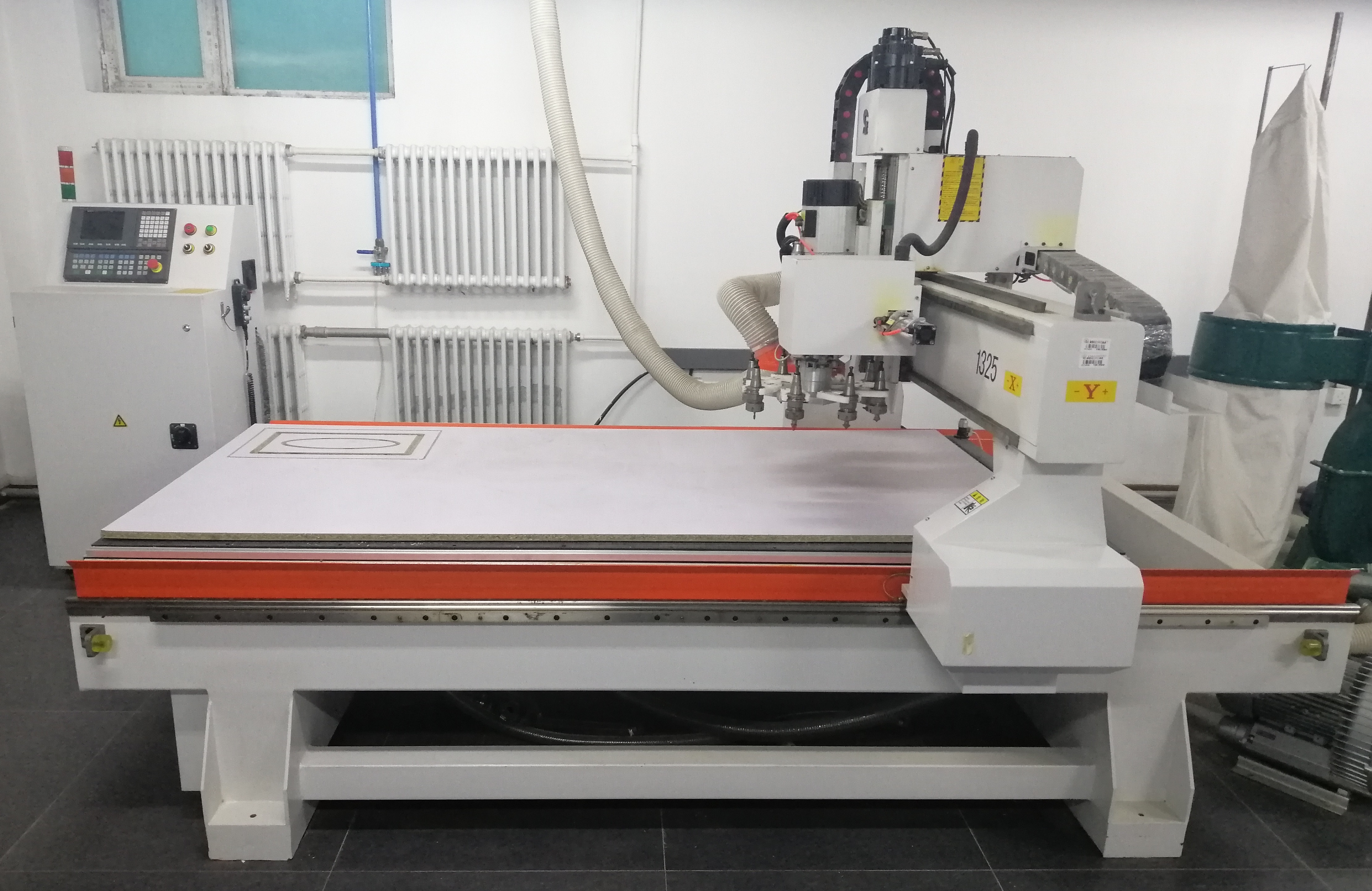

图12-10   M25型木工雕刻机

       木工雕刻机（镂铣机）主要用于雕刻家具门或柜门的装饰性花纹，是板式家具生产中的重要设备之一。其加工材料一般为纤维板，加工方式为铣削，通常配有多种加工刀具（刀具库），采用数控方式进行2.5轴或3轴加工。木工雕刻机通产采用CAD软件设计花纹样式，其控制软件可自动将花纹样式转化为铣削机构的走刀路径，实现板材的表面装饰加工。
