实验二：木工压刨床实验

一、实验基础知识

1、木工压刨床结构

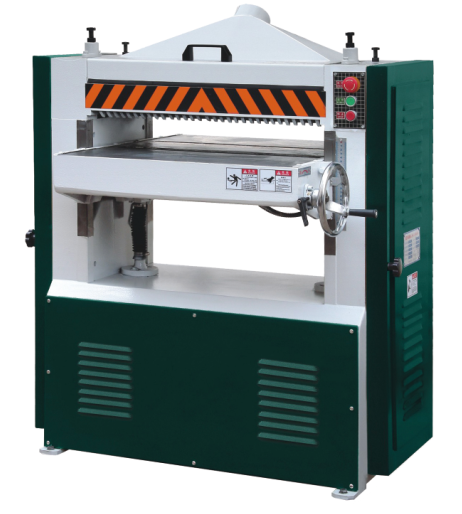

       木工压刨床的外观如图12-3所示，其主要用途是按需要的厚度刨平工件（一般需要刨平的工件先行加工基准面），主要用于木制品、建筑、车厢、木模等各种细木工制品车间的板、方材的厚度加工，达到一定的光洁度要求。常见型号有MB104、MB106A等（实验刨床）。

图12-3 木工压刨床的外观

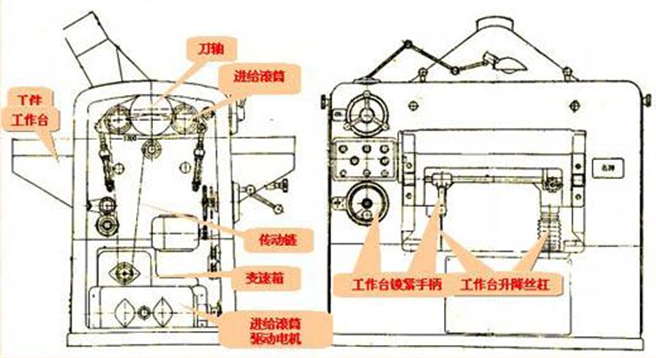

        单面木工压刨床由切削机构、压紧装置、进给机构、传动机构、工作台、床身和操纵机构等组成；见图12-4。

图12-4 MB106A木工压刨床的外观

2、木工压刨床的工作原理

       刨削工件安放在工作台上，在弹簧的作用下，带有沟纹前辊筒和光滑的后辊筒驱动工件实现进给，并由刨刀刨平工件的上表面。刨刀轴的前面安装有前压紧器(断屑器)压紧工件，防止工件受切削力的垂直分力作用而在工作台上跳动，并引导刨屑沿流线方向排除。后压紧器可压紧工件并使其贴紧在工作台上不产生跳动；止逆器4是用来防止木料从进给方向反弹出来的安全保护装置。

木工压刨床详细的结构、工作原理及调整方法详见教材
