实验一：木工铣床实验

一、实验基础知识

1、立式单轴木工铣床结构

       MX51系列立式单轴木工铣床，该型铣床常见型号有MX519、MX5112（外观如图12-1所示）等。该机主要用于工件各种沟槽、平面和曲线外型加工，板材、方材的端头开榫、拼板的槽、簧加工。

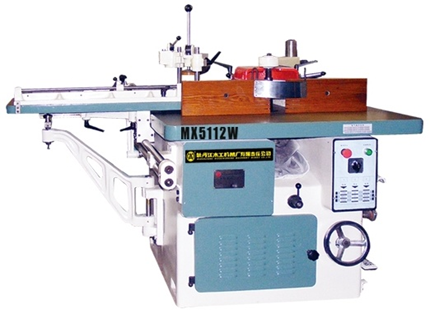

图12-1 MX5112立式单轴木工铣床外观

       立式单轴木工铣床主要由床身、固定工作台、主轴部件、活动工作台、导板及防护装置等组成，见图12-2。

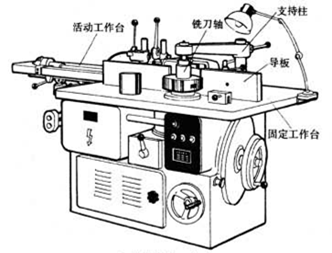

图12-2 立式单轴木工铣床结构

2、立式单轴木工铣床的工作原理

       主运动：主轴的转动，电动机经V带带动主轴转动。

       进给运动：手动进给。

 辅助运动：主轴升降、倾斜调整；主轴的锁紧、调速；导板的位置调整；活动工作台的调整。

立式单轴木工铣床详细的结构、工作原理及调整方法详见教材

二、实验指导书
