9.4 木工砂光机

 木工砂光机是利用被覆磨料（砂纸或砂带）对各类木制品（如各类板材、木制品零件）的表面进行精加工的木工设备，用以提高制品的尺寸精度或表面光洁度，这其中也包括对油漆面的加工和为板材的二次加工（板材贴面）提供良好的基面。

 根据磨削机构的结构形式和加工方法不同，可以把砂光机分为以下四类：带式砂光机、盘式砂光机、辊式砂光机和刷式砂光机。

9.4.1带式砂光机

 带式砂光机的磨削机构是将无端的砂带套在由1个主动辊和1～3个张紧辊或导向辊组成的传动装置上，主动辊的转动带动砂带连续回转，对木制品进行磨削加工。带式砂光机既可以加工板材或零件的平面，又可以加工成形表面或曲面，所以其结构形式也较多。

 带式砂光机还可以分为宽带式和窄带式两种，砂带宽度在400mm以内的称为窄带式，砂带宽度在400mm以上的称为宽带式。

    窄带式砂光机的结构简单，图9-15所示为窄带式砂光机的示意图，它分为固定工作台式和移动工作台式，固定工作台式的窄带砂光机用于小平面的磨削，移动工作台式的用于大平面的磨削。

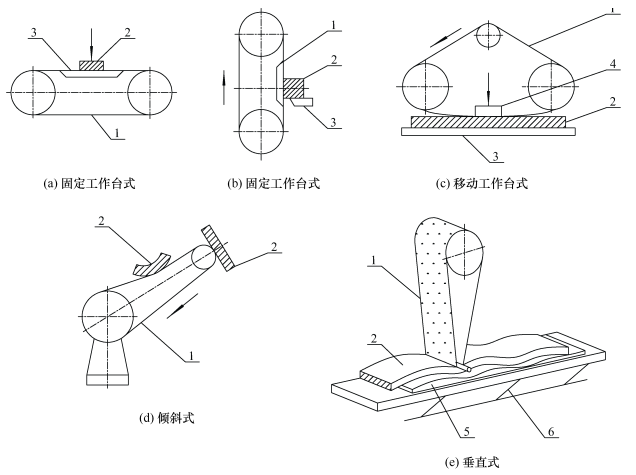

图9-15 窄带式砂光机示意图
1. 砂带； 2. 工件； 3. 工作台； 4. 压带器； 5. 仿形样板； 6. 浮动装置

    宽带式砂光机是功能最多、应用最为广泛的一类砂光机，一般为机械进给的多砂架形式，并且根据功能的不同，其种类和结构也是不同的。图示9-16为三砂架宽带式砂光机。

图9-16 三砂架宽带式砂光机

9.4.2盘式砂光机

    盘式砂光机的磨削机构是一个回转的圆盘，圆盘端面粘贴有砂纸，盘式砂光机主要用于小平面的砂光，例如小木框和箱体的平面、侧面磨光，也可磨削棱边成弧形。

    盘式砂光机可分为单盘式和双盘式，或者立式和卧式（见图9-17）。双盘砂光机的磨盘通常垂直配置，其中一个用作粗砂，另一个用作精砂。砂盘在磨削时，沿砂盘径向各点的磨削速度是不同的，越靠近砂盘中心，其线速度越低，因此工件表面上会产生不同的磨削质量。

图9-17 盘式砂光机

9.4.3辊式及刷式砂光机

 辊式砂光机是在辊筒的圆周面上包覆或卷绕砂布，砂辊一方面做回转运动，同时还做轴向移动，工件通过手工或机械方式进给实现磨削加工。辊式砂光机可分为单辊和多辊两种类型。单辊砂光机是辊式砂光机中结构最简单的形式，主要用于磨削宽度和曲率半径不大的表面。

 刷式砂光机（见图9-18）是将若干的刷子和砂纸交错地安装在圆筒的圆周上，砂纸的另一端卷绕在套筒上。当圆筒高速回转时，砂纸利用本身的离心力和刷子的弹力压向工件表面进行砂光。这种砂光机适用于磨削成型表面和一些短小的木制品构件的修整砂光；为均匀地磨削成型表面，砂纸的工作端需剪成窄条形式。

图9-18 刷式砂光机

9.4.4其他类型砂光机

 （1）自动仿形砂光机

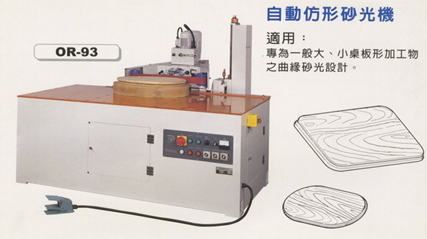

    图9-19所示为OR-93型自动仿形砂光机外形图。此砂光机适用于桌椅的板面侧面的砂光。

图9-19 自动仿形砂光机

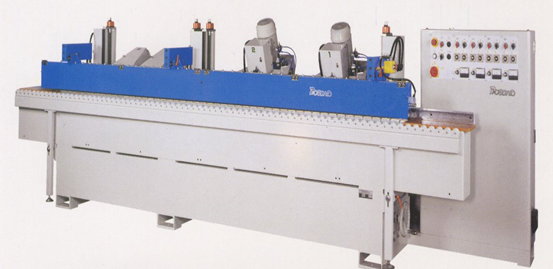

    （2）联合砂光机

    图9-20所示联合砂光机是将各种不同种类的砂光机，如窄带式、辊式、刷式砂光机组合在一起实现联合砂光的木工设备。联合砂光机主要用于特定形状工件（主要是具有曲面的板类零件）的砂光，其功能为各种砂光机功能的组合，可以一次砂削工件的各个被砂光表面（平面、曲面），减少工件的砂光工序。

图9-20 联合砂光机
