9.2木工钻床

9.2.1木工钻床的类型

   木制品上的孔按工艺要求分为圆孔和槽孔，槽孔又分圆弧槽底的槽孔和平槽底的槽孔。这些孔主要用于与相应的木制品上的榫头结合，所以应具有一定的精度和表面质量的要求；木制品上各种孔是在不同类型的钻床上加工的(见图9-6)。

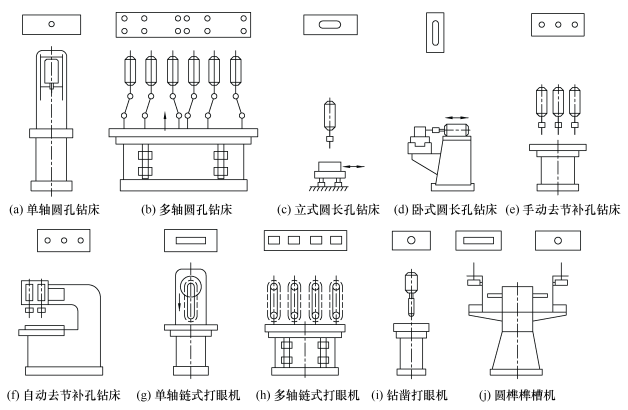

图9-6 常用木工钻床类型示意图

 木工钻床的种类通常按轴数(单轴、双轴、多轴)、排数（单排、双排、多排）、钻轴位置(立式、卧式，可倾斜式)、控制方式(手动、半自动、自动、数控等)、具体加工对象(通用型、专用型)以及钻孔深度等分类；典型木工钻床如图6-7、图6-8、图6-9所示。

图9-7 立式单轴木工钻床

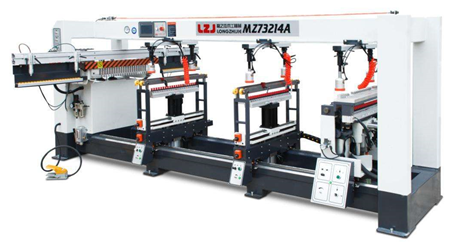

图9-8 全自动多排木工钻床

图9-9 木工榫槽机

9.2.2典型木工钻床

      用来钻圆孔的木工钻床中，手动或脚踏进给立式单轴钻床最普遍（图9-7）。在这种机床上，主轴朝向放在工作台上的工件移动以实现进给；但也有相反的情况，即钻头的支架不动，工作台带动工件向钻头移动。

    工作台有不同的结构，包括固定的、可倾斜的、可升降的、可水平移动的。由于工作台运动的多种变化，扩大了钻床的功用，即可实现钻圆孔，又可根据工艺需要，实现钻头与工件的纵向水平运动，进行长孔加工。

    主轴可用皮带由装在床身上的电动机带动，或者用与主轴装在同一轴线上的电动机直接带动；为了提高钻床主轴转速，也可采用带大变速比升速机构的电动机直接带动。常用的电动机配三角带传动的方案，可以保证结构紧凑、传动可靠，但主轴转速不能根据加工的不同情况及所选用的钻头直径随时进行变换；另外，移动带电动机的刀架与只移动一个主轴相比所需的操纵力大，为了平衡主轴，可采用重锤装置或弹簧装置。

     在大批生产中，为了在工件上按所需的排列顺序同时钻出几个孔，可采用多轴钻床（图9-8）。多轴钻床主轴数目多达30根以上，通常是立式的，也有卧式的和组合式的。
