9.1木工多工序加工机床

9.1.1木工开榫机

    木制品的联接广泛地采用榫结合的方法，这种方法是用一零件端头的榫头插入另一零件端头的榫槽中。榫槽与榫头的形式决定于零件的外形；例如框架的结合采用木框榫结合（图9-1a），箱板结合则采用箱结榫，箱结榫又分为直角榫(图9-1b)、半隐燕尾榫(图9-1d)和燕尾榫(图9-1c)。

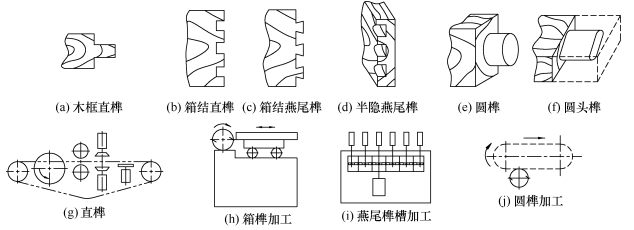

图9-1 榫的结构及加工示意图

（a）木框直榫；（b）箱结直榫；（c）箱结燕尾榫；（d）半隐燕尾榫；（e）圆榫；（f）圆头榫

 由于木制品榫头的差别及生产率的要求，加工榫头的刀具及设备也不相同。按照开榫机加工的榫头的类型不同，分为木框榫开榫机(其中又分为直角木框榫开榫机和圆弧木框榫开榫机。这两种开榫机又可分为单面开榫机和双面开榫机（图9-2、图9-3）)，箱结榫开榫机(其中可分为直角箱结榫开榫机和燕尾榫开榫机。前者可分为单面和双面，后者分为单轴和多轴)和梳齿榫开榫机和圆榫机。

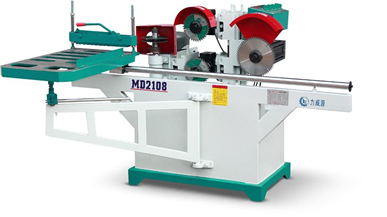

图9-2 单面木工框榫开榫机

图9-3 全自动双端开榫机

 按照布局型式，开榫机可分为立式的和卧式的。立式开榫机上装有一个垂直主轴，轴上安装有几把直径相同的圆盘铣刀，用以切制不同类型的榫槽（图9-3）。卧式开榫机具有几个水平主轴和垂直刀轴，主轴直接连接在电机上，工件夹紧在滑动工作台上，工作台可用手动和机械前后移动，实现榫头切削和进给运动（图9-2）。

9.1.2 木工封边机

    板式家具零部件边部处理方法主要有4种，包括涂饰法、镶边法、封边法和包边法，而封边法和包边法又是现代板式家具生产中零部件边部处理的常用方法。封边法是用薄木(单板)条、木条、三聚氰胺塑料条、PVC条、ABS条等压贴在零部件的边部。

 封边机是用刨切单板、浸渍纸层压条或塑料薄膜（PVC）等封边材料将板式家具部件边缘封贴起来的加工设备（图9-4）。有时也可以用薄板条、各种染色薄木（单板）、塑料条、浸渍纸封边条，以及金属封边条等材料封边。封边机的基本功能包括封边材料进给、封边条预切断、涂胶、压合、前后锯切齐头、上下铣边等机构，这些机构可以自动完成封边的最基本工序。

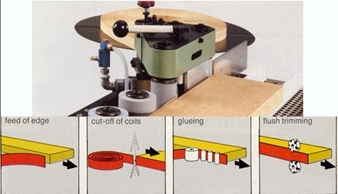

图9-4 封边机的工作原理

    随着木材综合利用水平的提高和家具市场需求量的不断增加，板件封边技术也在不断地改进，封边设备也有了很大地发展。当前，连续式封边机采用机械化、自动化、连续化封边技术，采用多工位联合机床，并可排入部件加工自动线，是目前国内外广泛采用的封边设备(图9-5)。

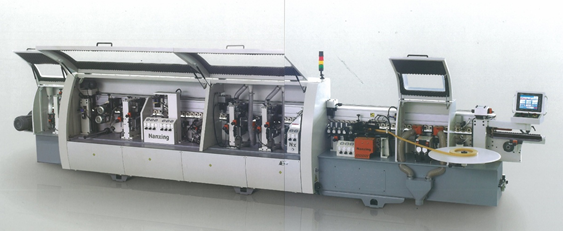

图9-5 连续式封边机
