8.2立式单轴木工铣床

8.2.1立式单轴木工铣床概述

  （1）立式单轴木工铣床的类型

   立式单轴木工铣床以手动进给为主，按其主轴在空间的布局，可分为下轴式和上轴式立式铣床两种。

  （2）工作原理

   立式木工铣床主轴的传动是通过装在张紧支架上的电机经带传动或主轴直接为电机的加长轴；主轴的结构随不同的传动系统、高度调节系统（移动主轴或工作台）而不同。

  （3）刀轴与主轴的联接方式

   手动进给立式单轴木工铣床主轴采用由铣刀轴和套轴两部分组成的组合结构。铣刀装在套轴上，而套轴以多种方法装于主轴的锥孔内，套轴和主轴之间以锥孔配合，同轴度较高。套轴和主轴的联接方式有两种，分别为盖螺母联接和差动螺母联接，如图8-4所示。

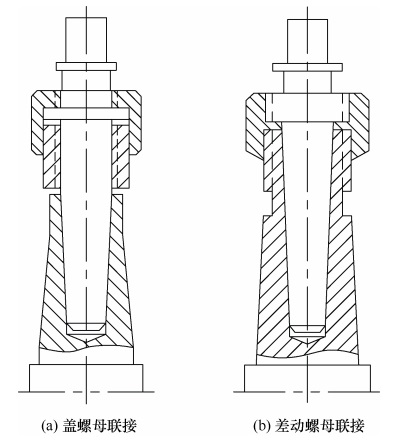

图8-4 刀轴与主轴的联接方式

   盖螺母联接由于凸肩和盖螺母摩擦力较大，所需扭紧力较大。拆卸套轴时，也需打击铣刀轴。差动螺母联接在差动螺母上具有两段不等螺距的螺纹，螺距较大的部分与铣刀轴旋合，螺距较小的部分与主轴旋合。当拧紧螺母时，由于螺距不同，迫使铣刀轴向主轴锥孔压紧，拆卸套轴时不需要锤击。

8.2.2 MX5112整机结构

   图8-5为国产MX5112型立式单轴木工铣床的结构,主要用于工件各种沟槽、平面和曲线外型加工，板材、方材的端头开榫、拼板的槽、簧加工等（图8-6）。

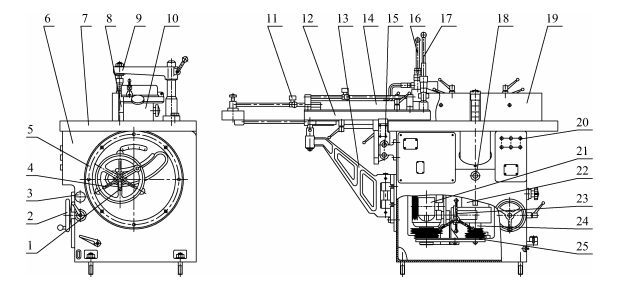

图8-5 MX5112型立式单轴木工铣床的结构

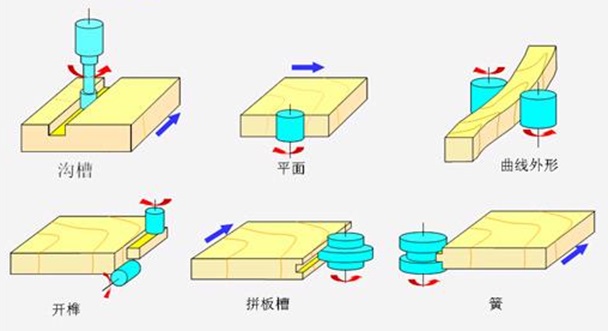

图8-6 MX5112的加工功能

  MX5112型立式单轴木工铣床主要是由床身、固定工作台、主轴部件、活动工作台、导板及防护装置等组成。

   MX5112型立式单轴木工铣床的主运动由电动机经V带带动主轴转动；进给运动采用手动进给；辅助运动为手动调整主轴升降与倾斜。此外还需进行主轴的锁紧、调速，导板的位置调整及活动工作台的调整等操作。
