6.3木工圆锯机简介

6.3.1圆锯机的用途和分类

（1）用途

用于原木、板方材的纵向锯切、横截、裁边、开槽等加工。

（2）分类

1、按锯割木材纤维方向不同可分为：纵向木工圆锯机、横向木工圆锯机和万能木工圆锯机；

2、按加工的工艺特点不同可分为：原木圆锯机、再剖圆锯机、裁边圆锯机和截断圆锯机；

3、按锯片的数目多少可分为：单锯片、双锯片和多锯片。

6.3.2木工圆锯机的主要技术参数

（1）锯片直径

锯片直径是木工圆锯机的主参数，通过它可以确定加工木料的厚度或锯路高度。通常的木工圆锯机所用锯片直径是300～900mm，最大圆锯片直径可达1800mm以上。

（2）锯轴转速和进给速度

圆锯机的锯轴转速在900～3000r/min，机动进给速度在10～100m/min。

6.3.3纵向木工圆锯机

特点：机床结构简单，制造方便，适应于小型企业或小批量的生产，应用比较广泛。

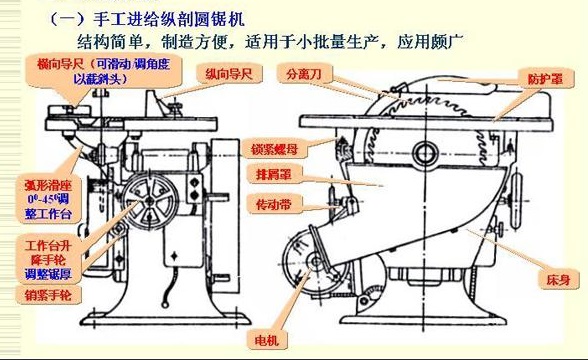

结构：常用钢板及型钢焊接床身，锯轴由电动机通过三角带传动，工作台或锯轴的高度可以根据被加工木料的厚度来调整。图6-23为MJ106型纵向进给木工圆锯机结构。

图6-23 MJ106型手动进给木工圆锯机

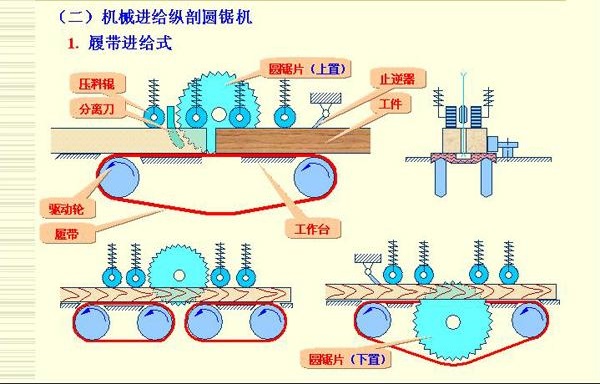

纵向木工圆锯机在锯割原木、板方材长料时，一般采用机械进给方式。根据工艺用途的不同，纵割原木时，常用跑车进给机构；纵剖板方材时，以履带进给和滚筒进给应用最为普遍。图6-24为机械进给木工圆锯机结构。

图6-24 机械进给木工圆锯机结构

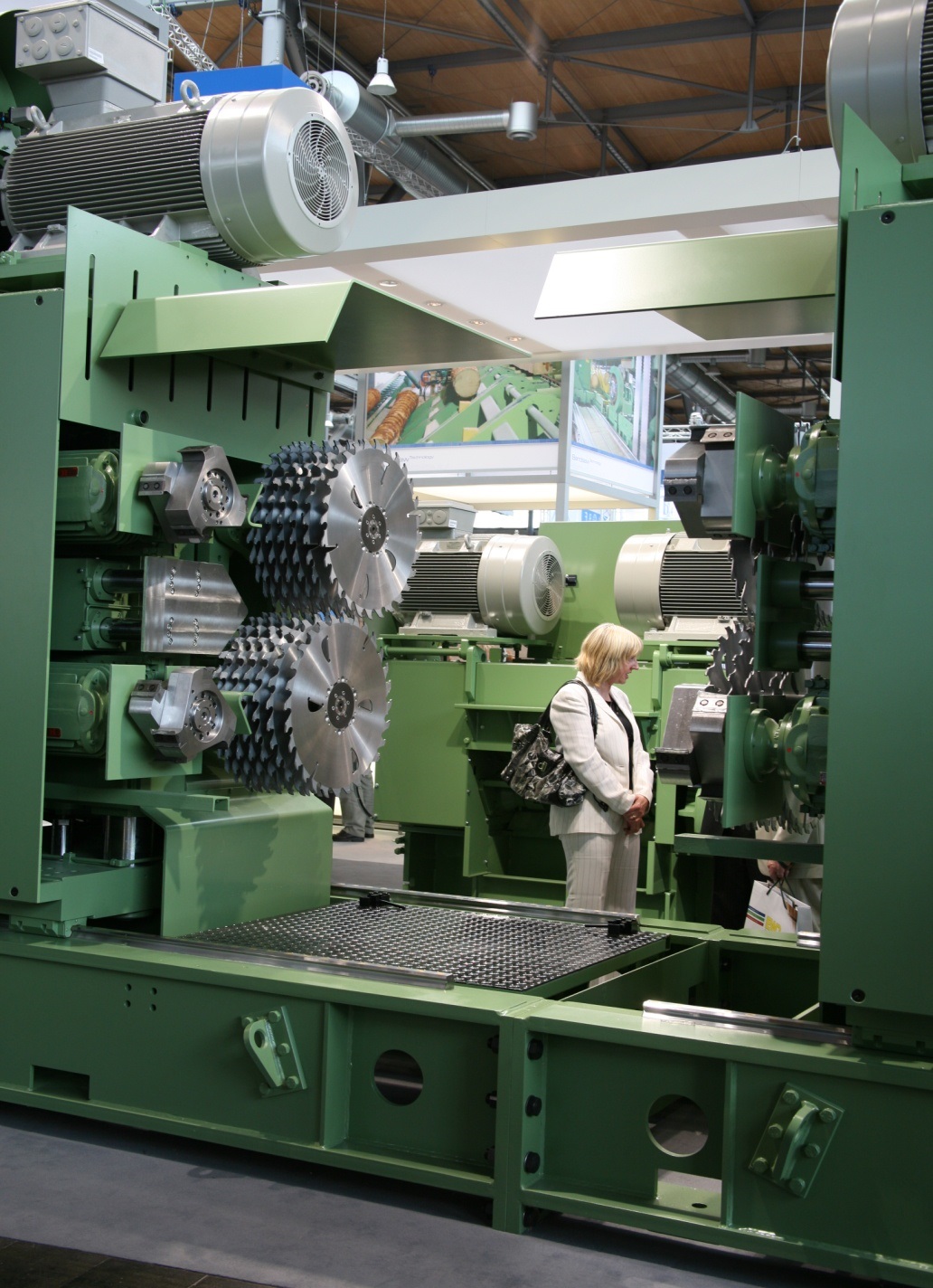

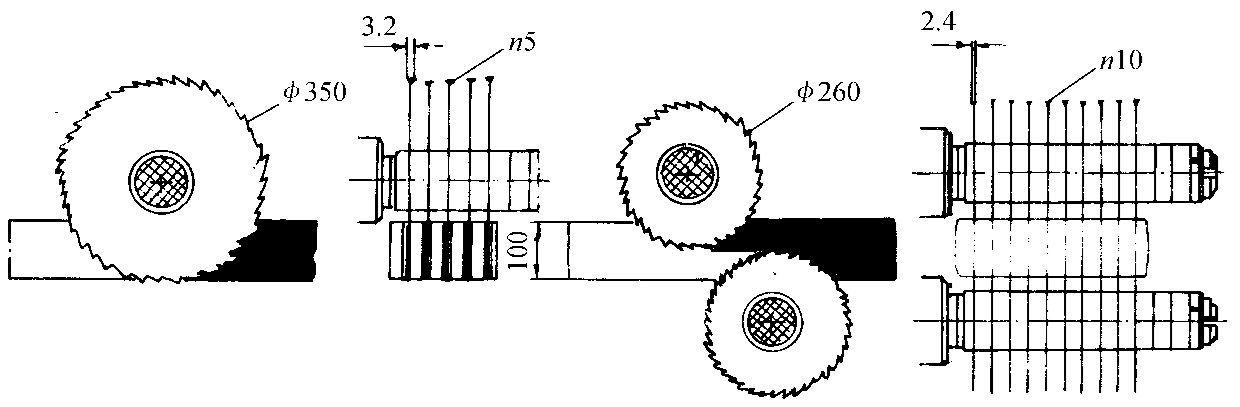

双轴多锯片圆锯机是由上、下两根锯轴代替普通的单轴，以上、下两组小直径的锯片取代一组大直径的锯片。锯片厚度减小，锯片稳定性提高，锯路宽度缩小，锯割精度提高。上、下锯轴同向回转，平衡切削力。双轴多锯片圆锯机结构及其切削机构如图6-25、26所示。

图6-25 双轴多锯片圆锯机结构

图6-26 双轴多锯片圆锯机的切削机构

6.3.4横向木工圆锯机

用途：用于对各种规格的毛料或板材进行横向截断。

分类：手动或机动进给；单锯片的或多锯片的；工件或锯架做圆弧或直线进给。

  图6-27、28、29给出了几种常见的横截木工圆锯机的结构简图。

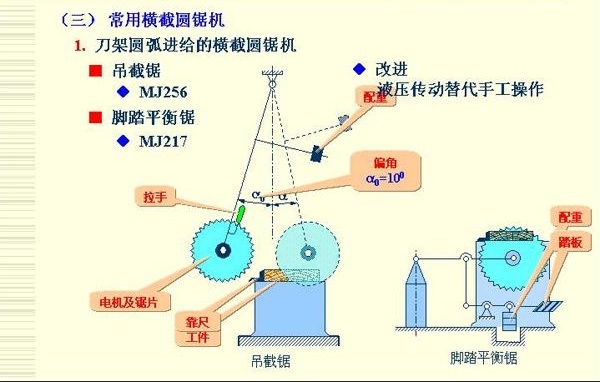

图6-27 吊截锯与脚踏平衡锯结构简图

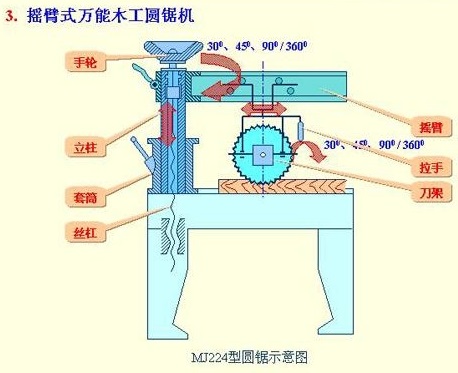

图6-28 MJ224型摇臂式万能圆锯机结构

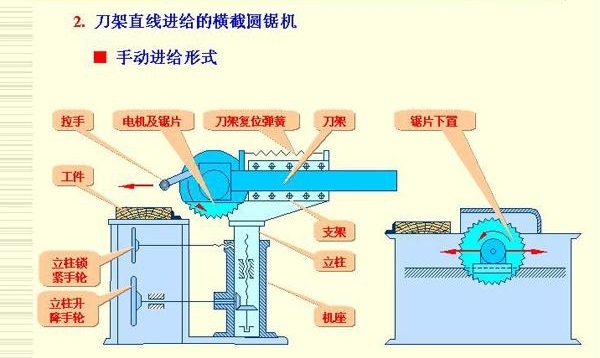

图6-29 刀架直线进给横截圆锯机结构

6.3.5木工锯板机

用途：把大幅面的板材(基材)锯切成符合一定尺寸规格以及精度要求的各种板件。锯切后的规格板件尺寸准确，锯切表面平整光滑，无需再作进一步的精加工就可进入后续工序（如封边等）。

分类：按结构特点分：带移动工作台木工锯板机（MJ61）；锯片往复木工锯板机（MJ62）；立式木工锯板机（MJ63）。

（1）带移动工作台木工锯板机

能用作实木、胶合板、纤维板、刨花板以及贴有薄木、纸、塑料、有色金属饰面板等板材的纵切、横截或成角度的锯切；还可用于各种塑料绝缘板、薄铝板和铝型材等切割。其结构如图6-30所示。

图6-30 带移动工作台木工锯板机

锯板机加工板材时时，工件放在移动工作台上，手工推送工作台，使工件实现进给运动，十分方便，机动灵活。锯板机规格已成系列，主参数为最大锯切加工长度，一般范围在2000～5000mm。我国行业标准规定了三个规格：2000，2500，3000mm。

（2）锯片往复式木工锯板机

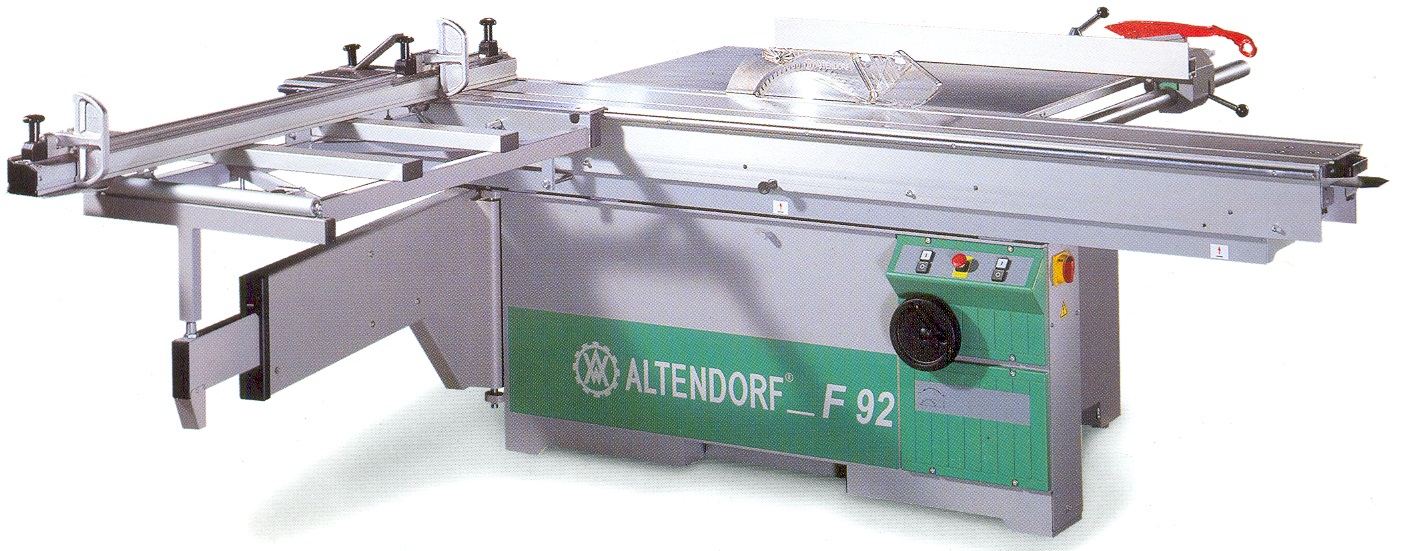

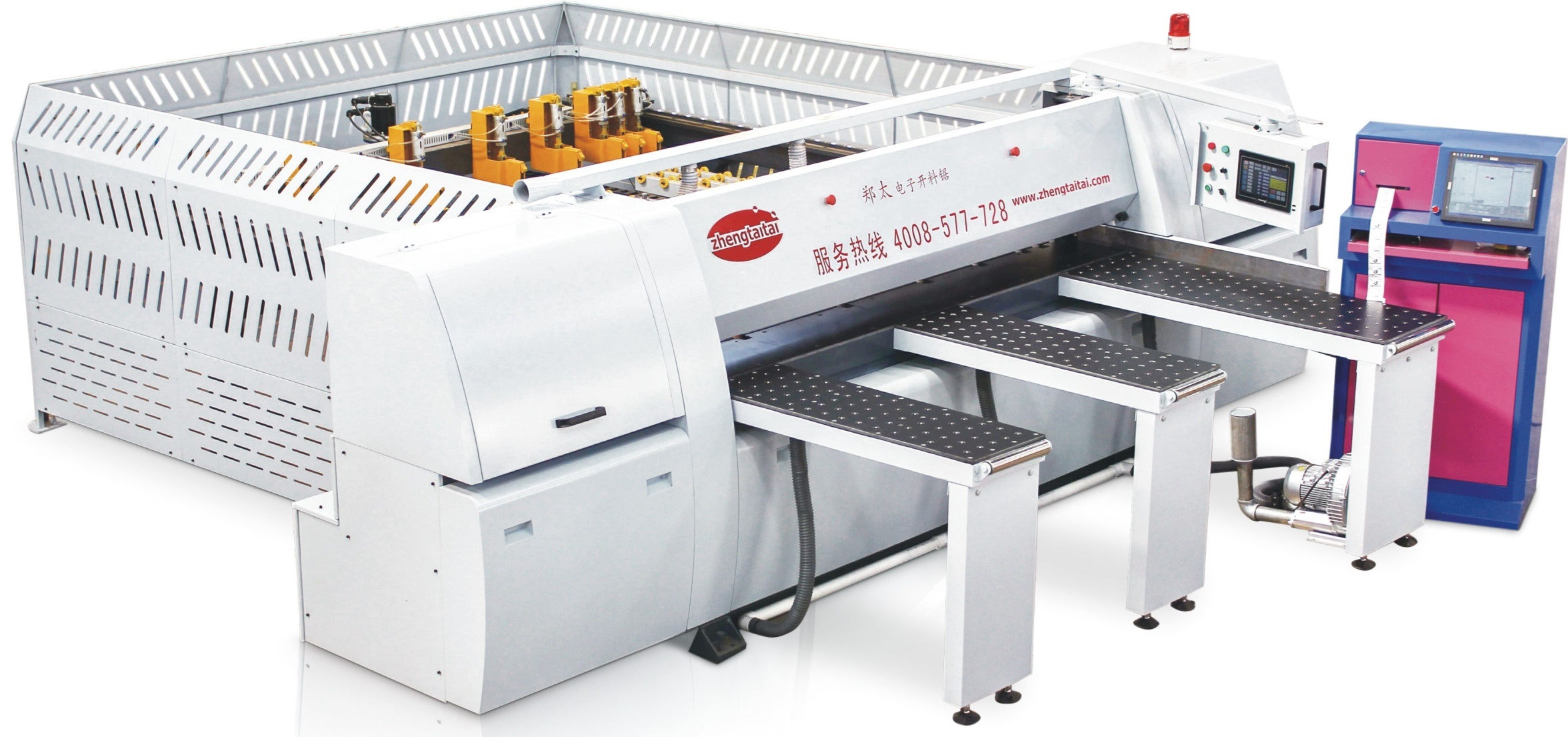

锯片往复式木工锯板机具有通用性强、生产率高、原材料省、锯切质量好、精度高、易于实现自动化和电脑控制，可用两台或数台机床进行组合，并可纳入板件自动生产线等特点。往复式木工锯板机的外形如图6-31所示。

图6-31 往复式木工锯板机的外形

锯片往复式木工锯板机以最大加工长度作为主参数，其范围在1500～6500mm，我国行业标准规定了2000，2500，3150mm三个规格。

机床的操作和控制包括装卸、锯切和推送工件等，有手工、机械以及利用电子程序和微机控制等方式，用户可根据生产需要选用。机床切削速度较高，并设有主、副锯片，实行预裁口，具有较高的锯切精度，一般锯切面的直线度为0.l～0.5mm。

机床允许多块板材叠合锯切。单机使用时常同时对两或多叠基材进行锯切。机床进给速度也较高，生产率高。
