5.2木工机床的分类与型号编制

目前我国木工机械的分类与型号编制方法主要是依据《木工机床型号编制方法》（GB/T12448-2010）；本节重点介绍通用木工机床的分类与编号。5.2.1木工机床的特点

1、高速度切削；

2、零部件制造精度要求相差较大；

3、安全性较差、污染大；

4、一般无需冷却装置，而必需有排屑除尘装置；

5、一般采用贯通式进给方式较多，定位加工方式少。
5.2.2 木工机床的分类及代号

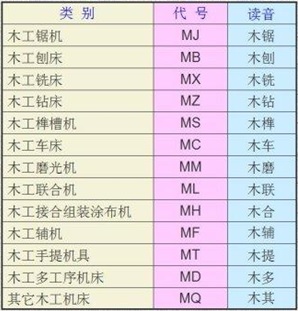

  木工机床分13类，用大写汉语拼音字母表示，如表5-1所示。

表5-1  木工机床分类及代号

5.2.3木工机床的型号表示方法

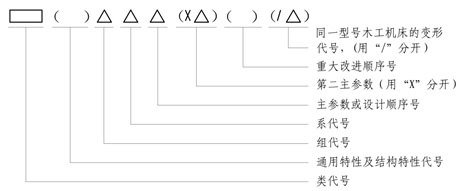

  木工机床型号是用汉语拼音字母和阿拉伯数字组成的。这些字母与数字可以表明木工机床所属的系列、主要规格、性能和特征，便于使用单位选用与管理；便于产品开发部门作系统的研究和探讨；还可以从编号中了解到木工机床的发展过程。木工机床型号的表示方法如图5-2所示。

图5-2  木工机床型号的表示方法示意图

  木工机床型号中各代号的内容如下。

  （1）类代号

   类代号即木工机床分类代号，见表2-1。

  （2）通用特性及结构特性代号

   1、通用特性代号

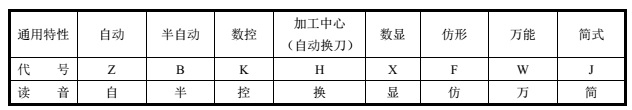

   当某种类型木工机床，除有普通型式外，还有下列某种通用特性时，则通用特性在类代号之后予以表示。若此类型木工机床仅有某种通用特性而无普通型式者，则通用特性不予表示。一般在一个型号中只表示最主要的一个通用特性（少数特殊情况，可以表示两个），通用特性代号在各类木工机床型号中表示意义相同。通用特性代号如表5-2所示。

表5-2  木工机床通用特性代号

  2、结构特性代号

   为了区分主参数相同而结构不同的木工机床，在型号中加结构、特性代号予以区分。结构特性代号用大写的汉语拼音字母表示，但“I”、“O”两个字母不能作为结构特性代号。

  （3）组、系代号

   每类木工机床分为九个组，每组又划分为十个系，它们用阿拉伯数字组成，位于类代号或特性代号之后。

  （4）主参数与设计顺序号

   木工机床的主参数是直接或间接表示机床加工能力的一个最重要的技术数据。它一般是用机床加工工件的最大尺寸或与其直接有关的机床主要零件的相关尺寸来表示的。在型号中的主参数是用机床主参数的折算值来表示的，折算系数有1/10, 1/100, 1/300等；当折算值大于1时，取整数前面不加“0”。

   某些通用木工机床，当无法用一个主参数表示时，则在型号中用设计顺序号表示。设计顺序号由“1”起始，当设计顺序号少于两位时，则在设计顺序号之前一律加“0”。

  （5）第二主参数

   1、以长度为单位表示的第二主参数

   当木工机床最大工件长度、工作台面长度、裁边长度等的变化，将引起机床结构、性能有较大变化时，应在型号中将这些长度列为第二主参数，并用“×”号与主参数分开。凡属长度（包括跨距、行程）的，采用“1/100”折算系数；凡属宽度、深度、齿距的，采用“1/10”的折算系数；属于工件厚度，则以实际的数值列入型号。

   2、以轴数（或联数）表示的第二主参数

   当以机床的轴数或联数表示第二主参数时，要将其实际数值列入，并在其前面加“×”号。

  （6）重大改进顺序号

   当木工机床的性能及结构布局有重大改进，并按新产品重新试制和鉴定时，才在原型号之后按A、B、C等字母的顺序选用（但“I”、“O”两个字母不允许选用），以区别原型号。凡属局部改进，或增加某些附件、增减测量装置及改变装夹工件方法等均不属于重大改进。

  （7）同一型号木工机床的变型代号

   某类用途的通用木工机床，需要根据不同的加工对象，在基本型号的基础上，仅改变木工机床的部分性能结构时，则加变型代号。这类变型代号可在原型号之后加1、2、3…等阿拉伯数字顺序号，并用“／”分开，读作“之”，以便与原型号区分。

5.2.4通用木工机床型号示例

  例1：MJ104—最大锯片直径为400mm的手动进给木工圆锯机。

   例2：MJK3210—锯轮直径为1000mm的数控跑车木工带锯机。

   例3：MJ6220—最大加工长度为2000mm的锯片往复木工锯板机。

   例4：MJ3812×2—锯轮直径为1200mm的双联对列木工带锯机。

   例5：MBX106—加工最大宽度为600mm的带数显的单面木工压刨床。

   例6：MX5212—工作台面最大宽度为1200mm的立式万能木模铣床。

   例7：MX5112—铣削最大高度为120mm的立式单轴木工铣床。

   例8：MZ415×6—钻孔最大直径为50mm，轴数为6的立式多轴木工钻床。

   例9：MZ745×4—钻孔最大直径为50mm，排数为4的木工多排多轴钻床。

   例10：MS362—最大榫槽宽度为20mm×20mm的立式单轴木工榫槽机。

   例11：MCD616B—床面上最大车削直径为600mm带端面车削又经第二次改进设计的普通木工车床。

   例12：MM118—砂盘直径为800mm的单盘木工磨光机。

   例13：ML324—最大加工宽度为400mm的平压两用木工刨床。

   例14：MT209—最大加工宽度为90mm的手提平刨。

   例15：MD2116——开榫榫头最大长度为160mm的多工序加工单头直榫开榫机。

   例16：MF4020—单头焊接锯条最大宽度为200mm的锯条焊接机。
