11.3单层热压机

    与多层压机相比，单层热压机不需要复杂的装卸板机等配套设备，总体设施较为简单，维修工作量较少。尤其是其热压板的幅面大，产品厚度误差小，板边条的裁边损失小，原材料消耗比较低。另外，单层热压机只有上下两层热压板，热压板的开档（指两块热压板的间距）小，闭合速度快，因而可以减少生产辅助时间，提高生产效率。

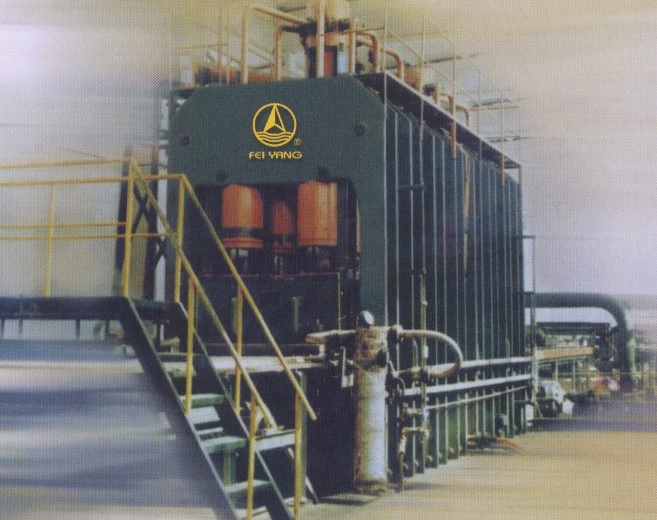

图11-15 单层热压机

    单层热压机的结构与多层压机相似，只是因其仅有上、下两块热压板，因此不需要设置复杂的同时闭合机构。

    单层热压机主要由机架1、加压油缸2、热压板3、上顶板（活动横梁）4、加热管道6、提升油缸7及厚度规等部件组成。

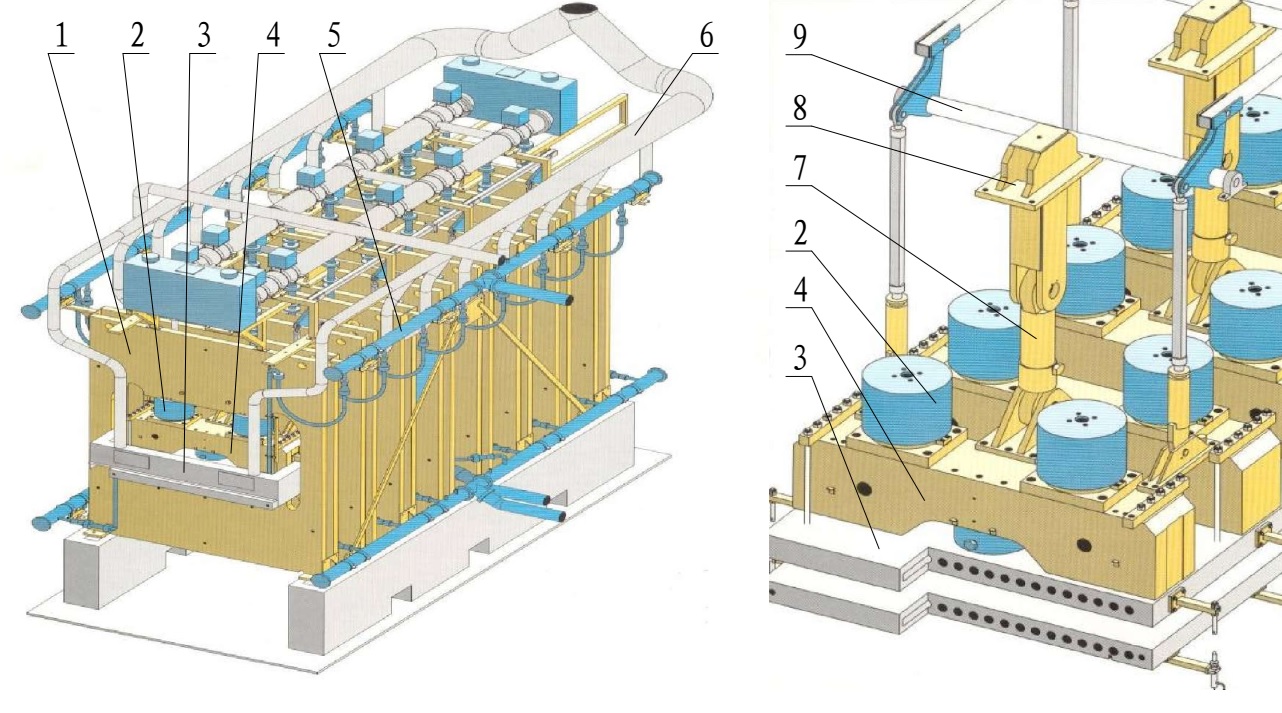

图11-16 单层热压机的组成与热压系统结构

（a）单层热压机的组成；（b）单层热压机的热压系统结构

1.机架；2.加压油缸；3.热压板；4.上顶板；5.液压油路；6.加热管道；7.提升缸；8.吊架；9.同步机构
