10.3热磨机的预热蒸煮装置

10.3.1概述

    热磨机预热蒸煮装置的作用是对原料进行蒸煮，使其充分软化。经过蒸煮软化的原料，纤维的破坏损伤较小，可获得柔韧的纤维，还可大大降低纤维分离时的动力消耗。目前的热磨机都采用立式预热蒸煮装置。

图10-9 立式预热蒸煮装置

    由于原料是用高压蒸汽进行连续处理的，因此预热蒸煮装置的结构特性除了必须与热磨机的产量相适应外，还应满足蒸煮时间等工艺条件的要求，考虑设备的强度、耐腐蚀性及耐磨性等。

10.3.2预热蒸煮装置的结构

    主要由立式蒸煮罐4（预热罐）、止回阀1、料位控制器5、排料机构7等组成。

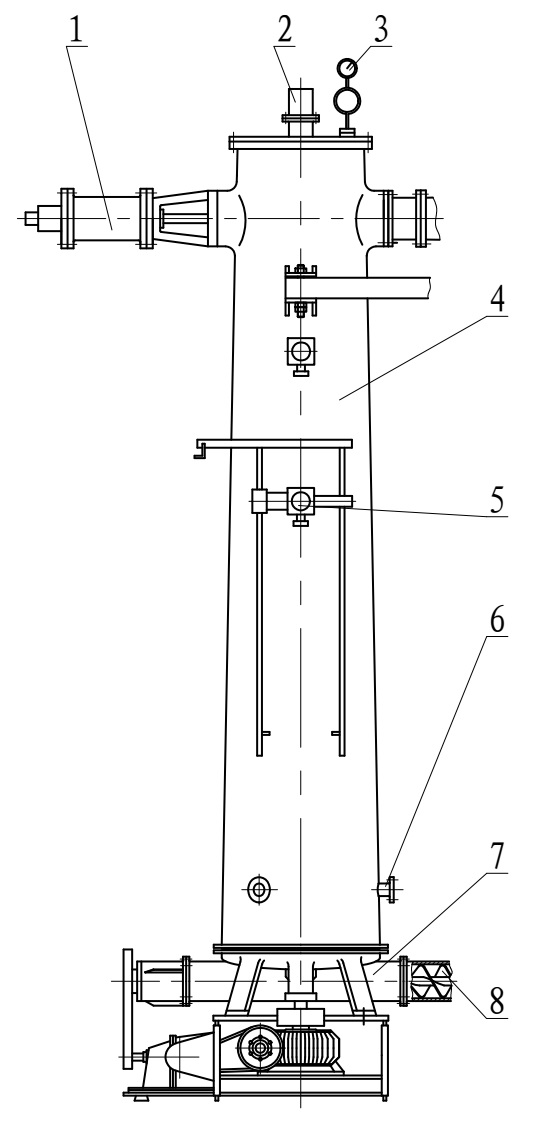

图10-10 预热蒸煮装置的结构

1.止回阀；2、6.蒸汽管；3.压力表；4.蒸煮罐；5.料位控制器；7.排料机构；8.出料螺旋

    （1）预热蒸煮罐与蒸汽管

    预热罐由不锈钢制成，罐体为圆筒状，转折处采用大圆角过渡，避免应力集中。预热罐共有四路蒸汽入口，一路设在预热罐的顶部，另外三路设于靠近罐体底部同一水平面的圆周上，互成120度安装，这种方式有利于蒸汽渗入料堆内部，使物料均匀软化，亦可防止物料在罐中板结搭桥。为了调节蒸汽压力及其流量，汽路系统中装有减压阀、截止阀等，罐体上还配有压力表、安全阀等。

    （2）防反喷装置

    预热罐上部与螺旋进料器内塞管出料口相对应的一侧，安装一个防反喷装置，也称止回阀。它主要是由气缸及活塞杆伸出端所带的锥形塞组成。其作用是当进料螺旋所形成的料塞较松时，靠气缸的气压作用使锥形塞封住内塞管的出料口，防止“反喷”现象的发生。同时，对于螺旋式进料装置，可以利用止回阀在其出料口上施加一定阻力，保证其形成密实的料塞。

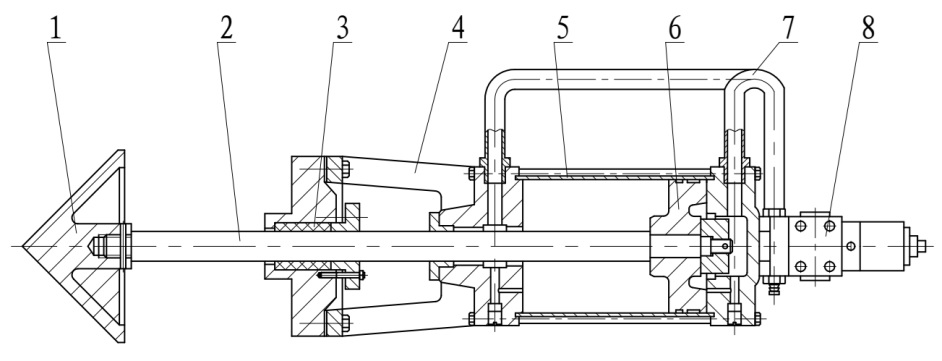

图10-11 热磨机的防反喷装置

1.锥形塞；2.活塞杆；3.盘根；4.支座；5.气缸；6.活塞；7.进气管；8.电磁阀

    （3）料位控制装置

    木片在预热罐内的蒸煮时间由罐内的料位高低来决定。在排料螺旋转速一定的条件下，料位越高、木片在预热罐内停留的时间就越长。为了监测和控制罐内物料的堆积高度，在预热罐设置料位控制装置。

    目前广泛应用的料位控制装置是γ射线料位控制器。另外，生产过程中要控制好进料螺旋和出料螺旋的转速，使其与物料蒸煮时间及热磨机的生产率相匹配。这种控制方式可以是手动的，也可以采用自动控制方式。

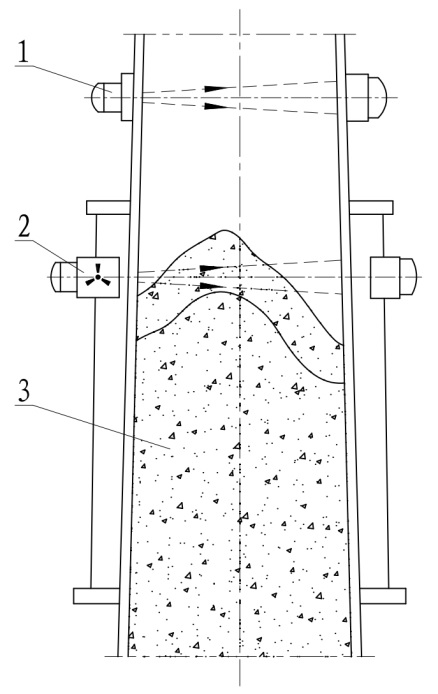

图10-12 料位探测原理

1.上限料位控制器；2.工艺料位控制器；3.物料
