10.2热磨机的进料装置

10.2.1概述

    进料装置的作用是将来自料仓的松散物料（木片）连续均匀地送入预热蒸煮罐中。由于热磨机是在高温、高压条件下工作的，又要适应连续性生产的需要，故进料装置的结构与特性应满足以下要求：

    （1）能保证连续、均匀地供料，且可以调节供料量的大小。

    （2）必须具有良好的密封性，以便有效地防止蒸煮罐内高压蒸汽的反喷。

    （3）材料的要求上应有较好的强度、刚度与耐磨性。

    （4）在结构上应与热胀、冷缩的变化相适应。

10.2.2螺旋式进料装置

    螺旋式进料装置的作用是将木片连续地送入热磨机的预热蒸煮装置；螺旋式进料装置主要由动力及传动部分、螺旋式进料装置、支座等组成。螺旋式进料装置一般由直流电动机驱动，能够无级调速，从而调整进料量，以满足生产工艺的需要。

1、进料装置的结构

    螺旋式进料装置主要由螺旋5、螺旋管4、集水槽、外塞管3与内塞管等组成。

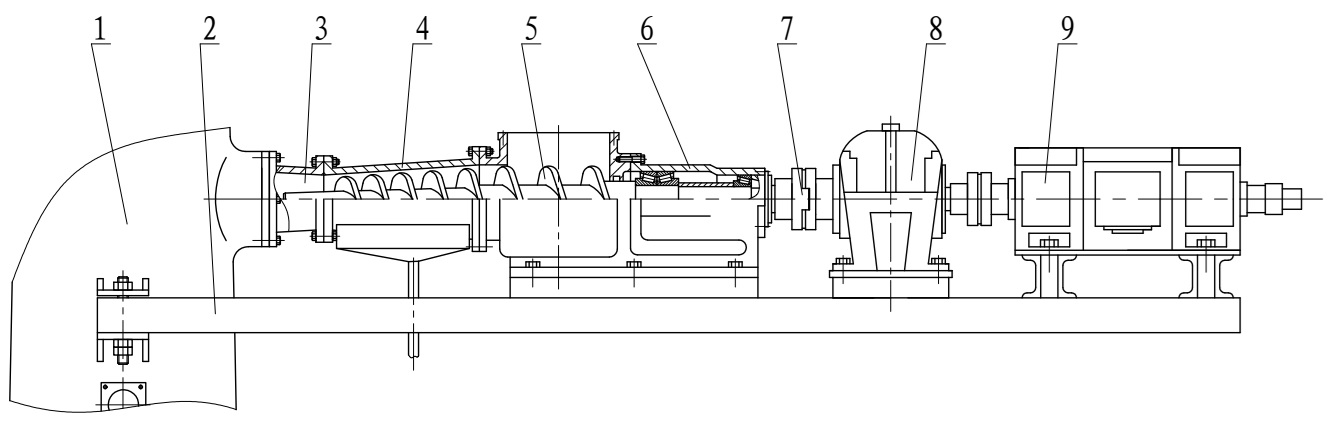

图10-4 螺旋式进料装置的结构

1.蒸煮罐；2.支座；3.外塞管；4.螺旋管；5.进料螺旋；6.轴承箱；7.联轴器；8.减速箱；9.电动机

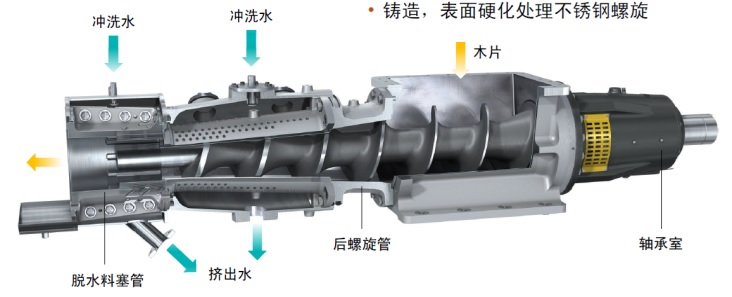

图10-5 螺旋式进料装置的结构

2、螺旋

    进料螺旋通常都采用组合式单头螺旋，即整个螺旋分为前后两段，其中加料段采用等距圆柱形螺旋，压缩段采用不等距圆锥形螺旋。

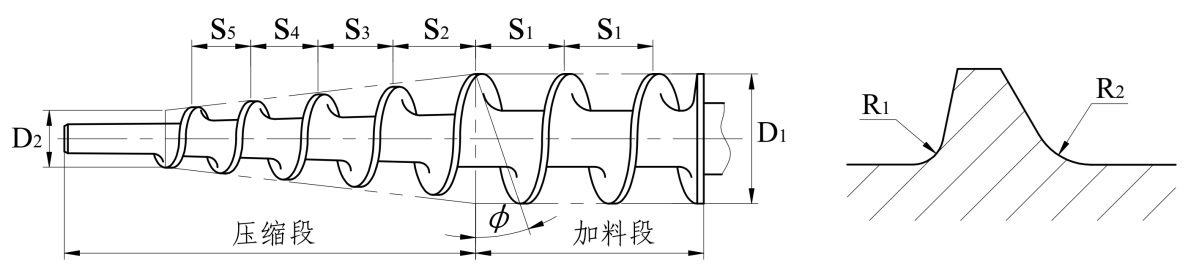

图10-6 进料螺旋结构

根据螺旋线的展开图可知，螺距S与螺旋升角φ之间的关系可用下式表示，S=πDtanφ。当螺旋的直径D为定值时，螺距S的变化便决定着螺旋角φ的大小。一般说来，螺距以小些为好，因为螺旋所产生的轴向力T= P/tan（φ+ρ）。其中，P为圆周力，ρ为摩擦角。当螺距S较小时，螺旋角也较小，上式中的分母tan（φ+ρ）便较小，从而可使轴向力T增大，这就有利于物料的向前推移。据试验，15^o左右的螺旋角最适合于长方形物料（如木片）的顺利进料。

   螺旋头部具有圆柱状的伸出端，这有利于引导物料向前移动，并有助于形成密度趋于比较一致的料塞，从而防止高压蒸汽的反喷。

3、螺旋管

    螺旋管与螺旋相配合，用于实现对物料的压缩与输送。为了使进料螺旋能正常地工作，必须使物料与螺旋管之间以及物料与螺旋之间的摩擦性能彼此保持适当的关系。即必须使螺旋与物料之间的摩擦阻力变得越小越好；螺旋管体与物料之间的轴向摩擦阻力也越小越好；而螺旋管体与物料之间的切向阻力则越大越为有利。否则，在一定的条件下，物料会随螺旋一同旋转，从而使物料的前移运动遭到破坏，使物料在螺旋糟中“打滑”。

    为了增加螺旋管与物料之间的切向阻力，往往采取沿管壁开设纵向沟槽，或者加上数根纵向筋条等措施来实现。

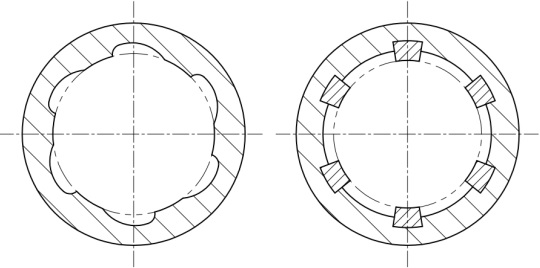

图10-7 螺旋管管壁开设的沟槽及加上筋条

    为了便于制造和检修，螺旋管通常采用剖分式结构。管内的纵向筋条磨损后，必须及时维修或更换。

4、外塞管

    外塞管紧接于螺旋及螺旋管的末端，以形成密实的料塞，当其紧密度达到物料（即木材等）本身的密度时，就足以起到密封作用。

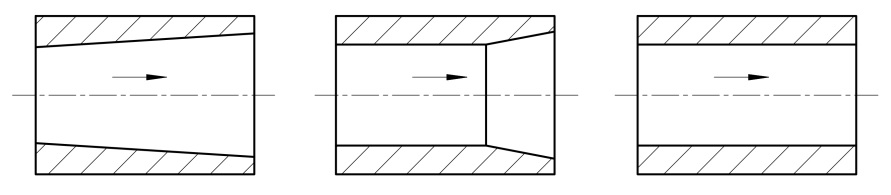

图10-8 外塞管的结构

    外塞管的孔径和形状与料塞的紧密度有关，并且还关系到进料机构的动力消耗。在保证料塞具有适当紧密度的前提下，为了减小进料动力消耗，通常将外塞管的内孔做成出口略大于进口的锥形孔。

    外塞管过短，料塞的紧密度会不足，其密封作用不良；但塞管也不宜过长，以免出现过大的摩擦阻力和动力消耗，造成物料破碎。
