一、单代号网络图

（一）基本概念

单代号网络图中，用圆圈或矩形作为一个节点表示一项工作，箭线只表示相邻工作之间的逻辑关系。单代号网络图中节点所表示的工作名称、持续时间和工作代号等应标注在节点内。

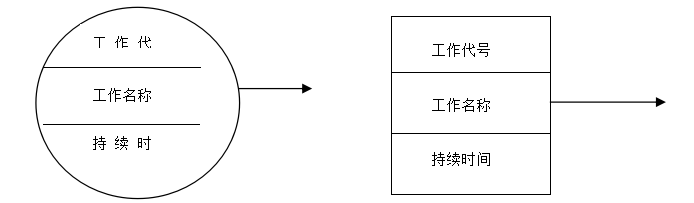

图1   单代号表示法

（二）单代号网络图的特点

1.工作之间的逻辑关系容易表达，且不用虚箭线，故绘图较简单；

2.网络图便于检查和修改；

3由于工作的持续时间表示在节点之中，没有长度，故不够形象直观；

4.表示工作之间逻辑关系的箭线可能产生较多的纵横交叉现象。

（三）单代号网络图的绘制规则

单代号网络图的绘制规则与双代号网络图基本相同，主要区别在于：

1.单代号网络图中不需要也不应该出现虚工作；

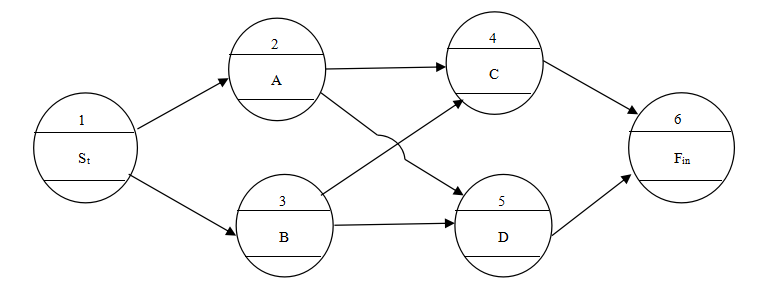

2.当网络图中有多项工作开始时，应增设一项虚拟的工作，作为网络图的起点节点（St），当网络图中有多项结束工作时，应增设一项虚拟的工作，作为网络图的终点节点（Fin）。如图2所示。

二、双代号时标网络图

（一）双代号时标网络计划

1.基本概念

时标网络计划是以时间坐标为尺度编制的网络计划。时标的时间单位应根据需要，可以是小时、天、周、月或季度等。时间可标注在计划表顶部，也可标注在底部，必要时还可在顶部和底部同时标注。

时标网络计划的工作以实箭线表示，自由时差以波形线表示，虚工作以虚箭线表示。当实箭线后有波形线且其末端有垂直部分时，其垂直部分用实线绘制；当虚箭线有时差且其末端有垂直部分时，其垂直部分用虚线绘制。

2. 时标网络计划图的特征

（1）清楚地标明计划的时间进程，一目了然、直观易懂；

（2）直接显示各项工作的开始时间、完成时间、自由时差、关键线路；

（3）易于确定同一时间的资源需要量；

（4）手绘图及修改比较麻烦。

3. 时标网络计划图的绘制要求

（1）宜按最早时间绘制。

（2）先绘制时间坐标表（顶部或底部、或顶底部均有时标，可加日历；时间刻度线用细线，也可不画或少画。

（3）实箭线表示工作，虚箭线表示虚工作，波线表示自由时差。

（4）节点中心对准相应的刻度线。

（5）工作箭线的长短反映其持续时间的长短。

4.时标网络计划图的绘制步骤

绘制时标网络图有两种：先算后绘、直接绘制。

（1）先算后绘

1）计算网络计划各工作的时间参数。

2）在有横向时间刻度的表格上确定每项工作最早开始时间的节点位置。

3）按各工作的持续时间长短绘制相应工作的实线部分。箭线一般沿水平方向画，其水平投影长度即该工作的持续时间。

4）用水平波形线将实线部分与其紧后工作的最早开始节点连接起来。波形线的水平投影就是工作的自由时差。

5）将时差为最小的工作由起点节点连至终点节点的线路，即为关键线路。在双代号时标网络图中，表现为自始至终不出现波形线的线路为关键线路。

（2）直接绘制

 双代号时标网络图的绘制也可以直接按草图在时标表上绘制。

1）绘制时标计划表。

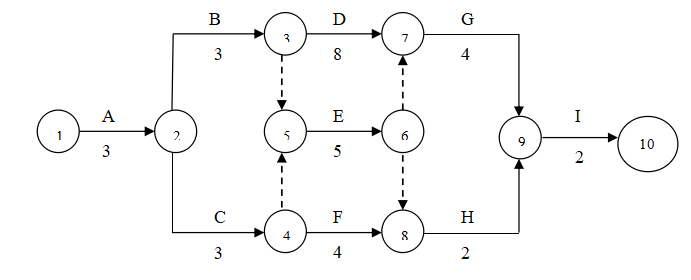

2）将起点节点定位在时标计划表的起始刻度上。如图1中的节点①。

3）按工作持续时间在时标计划表上绘制起始节点的外向箭线。如图4.26中A工作持续3天时间，以节点①为开始节点用实箭线在时标计划表上绘制外向箭线。箭线长度要与时标计划表上的刻度相对应。

4）每个节点必须在其所有内向箭线全部绘出后，定位在这些内向箭线最晚完成的实箭线末端。其他内向箭线长度不足以到达该节点者，用波形线补足。如图1中，工作H有两项紧前工作，E和F。节点⑧应与E工作的结束节点⑥同一个时间刻度，F工作箭线不足的部分用波形线补足。又如I工作有两项紧前工作，G和H，节点⑨应定位在最晚完成的G工作的箭线末端，H工作箭线不足节点⑨的部分用波形线补足。

5）用上述方法自左至右依次确定节点位置，直至终点阶段定位完成。

图1  早时标网络图直接绘制法
