主要内容
地下工程的种类、特点及对测量的要求
隧道贯通误差预计
地面和地下控制测量
联系测量
陀螺经纬仪及定向测量
隧道施工与竣工测量
重点内容、重要知识点：
1、地下工程测量的特点
2、地下工程测量的内容
l地下工程的测量环节包括:
①地面、地下控制测量、
②地面和地下的联系测量、
③施工测量、
④隧道贯通测量、
⑤竣工测量、
⑥变形监测等。
3、隧道贯通误差的概念与分类
①纵向贯通误差：隧道贯通误差在水平面内隧道中线方向上的误差
②横向贯通误差：隧道贯通误差在水平面内垂直于中线方向的误差。
③高程贯通误差：轴线方向上的误差
4、隧道横向贯通误差影响值估算
一、 洞外平面控制测量的横向贯通精度影响值
1、导线法
2、权函数法
3、零点误差椭圆法
4、设计尺寸法
5、误差来源分析法
二、 洞内平面控制测量的横向贯通精度影响值
1、导线法 见13-2公式
2、简化公式法(等边直伸导线)
3、坐标差统计法
4、坐标中误差法
二、洞外GPS网的横向贯通误差影响值
1、最弱点误差法
2、权函数法:
①边、方向全测（全边角网）
②边、方位角全测（全边方位角网）
5、高程测量误差对高程贯通误差的影响
6、地面和地下控制测量

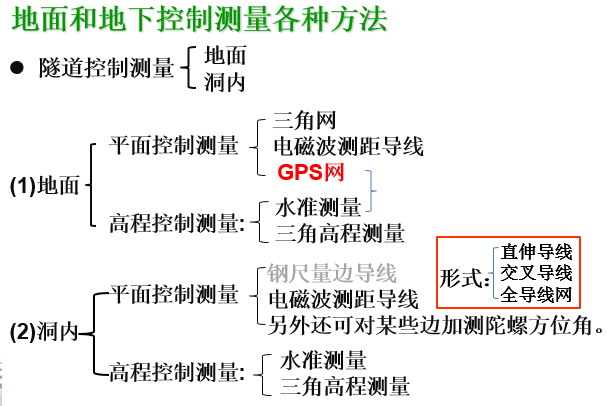

各种控制测量方法

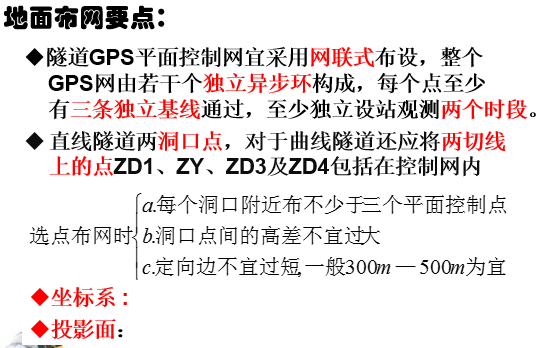

地面网(可参考第3章第8节)：
7、与地面导线测量相比，地下工程中的地下导线测量具有 以下特点：
(1)由于受坑道的限制，其形状通常形成延伸状。地下导线不能一次布设完成，而是随着坑道的开挖而逐渐向前延伸。
(2)随着坑道的开挖，先敷设边长较短、精度较低的施工导线，指示坑道的掘进。而后敷设高等级导线对低等级导线进行检查校正。
(3) 导线点有时设于坑道顶板，需采用点下对中。
(4)地下工作环境较差，对导线测量干扰较大。

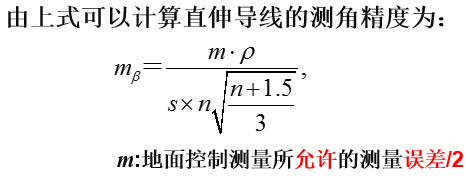

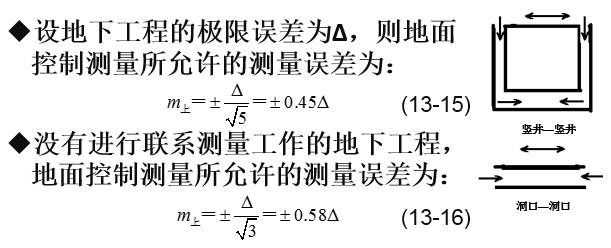

8、地下导线测量的精度设计
地下工程的平面误差包括了：
①地面平面控制测量误差、
②联系测量误差（有些工程无此项误差）
③地下导线 测量误差。
9、地下高程控制测量的特点：
(1)高程测量线路一般与地下导线测量的线路相同。在坑道贯通之前，高程测量线路均为支线，因此需要往返观测及多次观测进行检核。
(2)通常利用地下导线点作为高程点。高程点可埋设在顶板、 底板或边墙上。
(3)在施工过程中，为满足施工放样的需要，一般是低等级高程测量给出坑道在竖直面内的掘进方向，然后再进行高等级的高程测量进行检测。每组永久高程点应设置3个，永久高程点的间距一般以300～500m为宜。

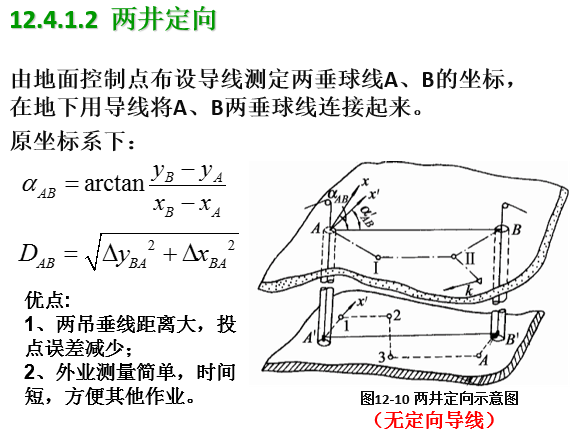

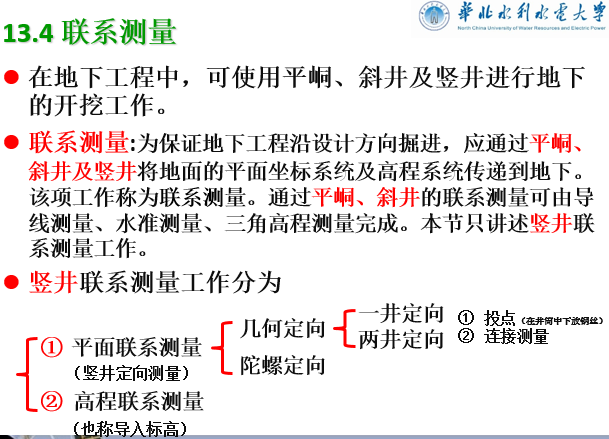

10、联系测量

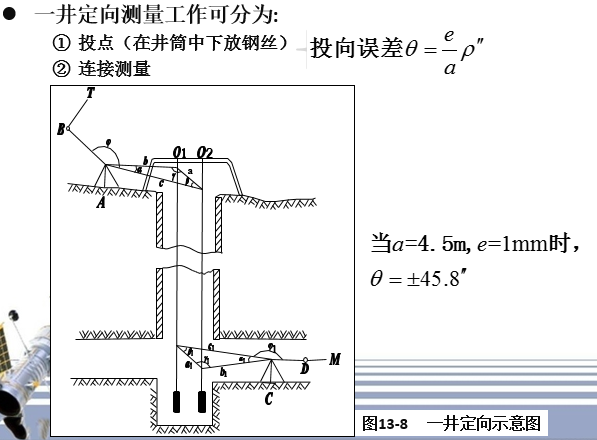

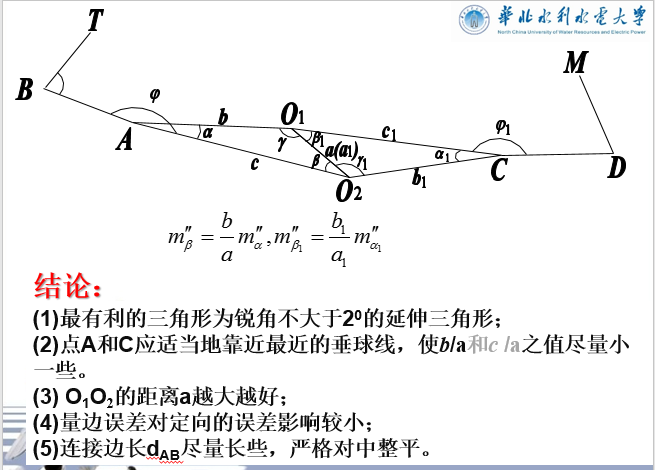

l一井定向测量工作可分为:
①投点（在井筒中下放钢丝）
②连接测量
高程联系测量：
•水准测量和 三角高程测量
①长钢尺法、
②长钢丝法、
③光电测距仪铅直测距法等。
11、陀螺仪的基本特性
(1)定轴性：陀螺仪自转轴在无外力矩作用时，始终指向其初始恒定方向。
(2)进动性：陀螺仪自转轴受到外力矩作用时，将按一定的规律产生进动。

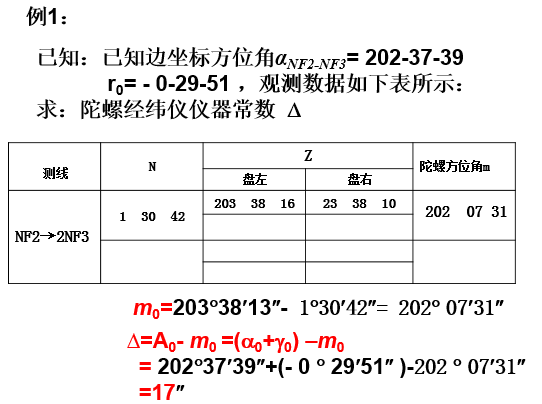

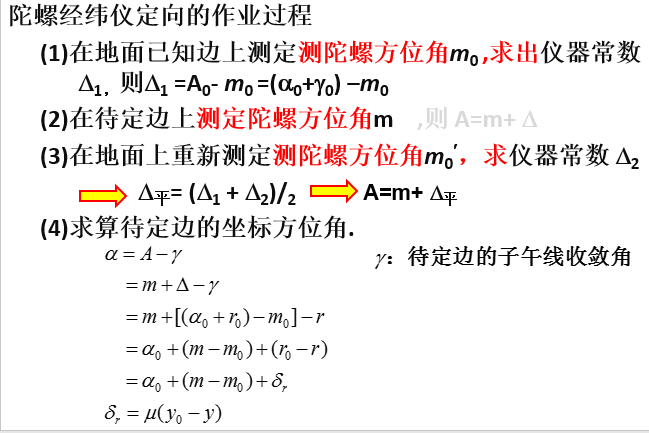

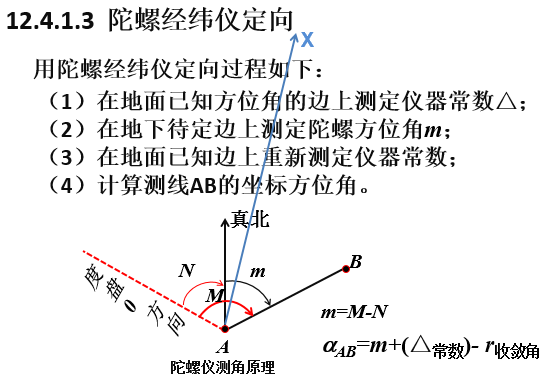

12、陀螺经纬仪定向的作业过程
13、隧道施工与竣工测量
隧道平面掘进方向的标定
①中线法
②串线法

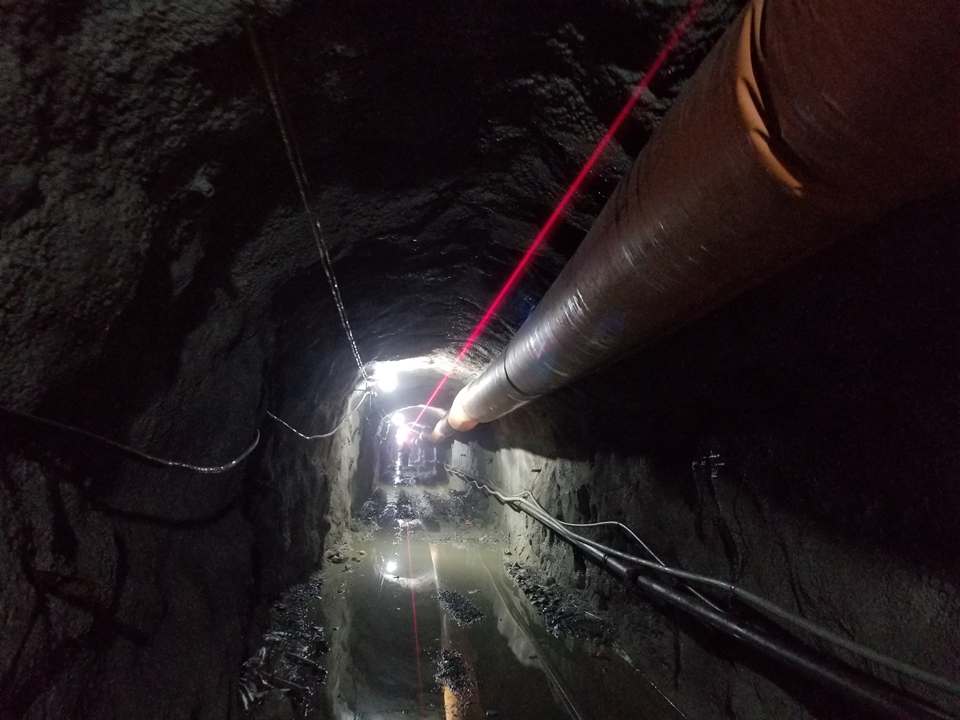

③激光指向仪导向法
④罗盘法

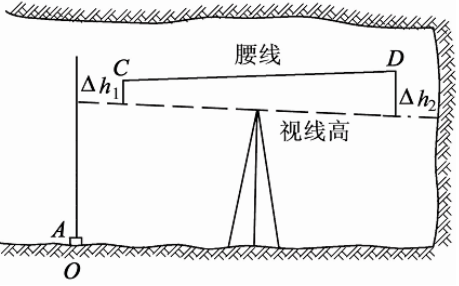

隧道竖直面掘进方向的标定：腰线法
