p本章主要要点：

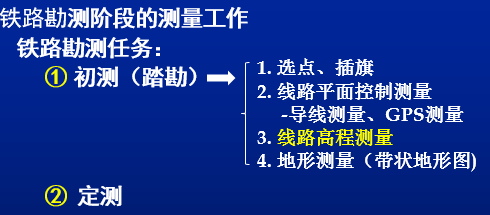

•l铁路勘测阶段的测量工作

l高铁测量

p本章重点：

•线路工程测量的内容与方法

•高铁控制网的划分以及CPⅢ的测量方法

重要知识点：

1、线路勘测

l线路高程测量

（1）基平测量：

           沿线路布设水准点，作为线路高程控制网。

（2）中平测量

        测定沿线各导线点、百米桩及加桩点的高程，用以绘制线路纵断面图和专业调查。

•定测

•1.中线测量

①（直线段）放线:  拨角法、支距法、极坐标法和GPS RTK法

②中桩测设：沿着直线和曲线详细测设中线桩。

                     公里桩、百米桩、加桩的测设

                     桩位允许误差：纵向 S /2000+0.1m；横向10cm

•2.水准测量：基平测量、中平测量

•3.线路纵、横断面测量

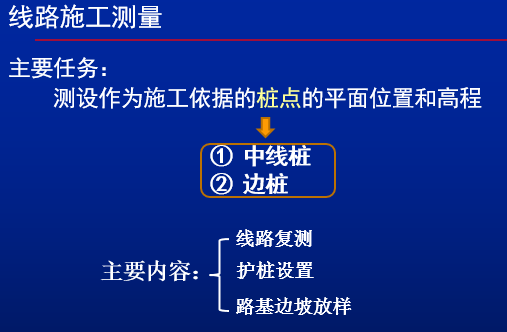

2、线路施工测量

3、竣工测量：

断链、 断高

4、高铁施工测量

线下工程

轨道系统

5、高速铁路测量控制网分级

平面控制网分四级，逐级向下控制；高程控制网为二等水准网。

第一级为框架控制网，简称为CP0网；（初测前）

第二级为基础平面控制网，简称CPⅠ网；（初测阶段）

第三级为线路平面控制网，简称CPⅡ网；（定测阶段）

第四级为轨道控制网，简称CPⅢ网。（线下工程结束后阶段）

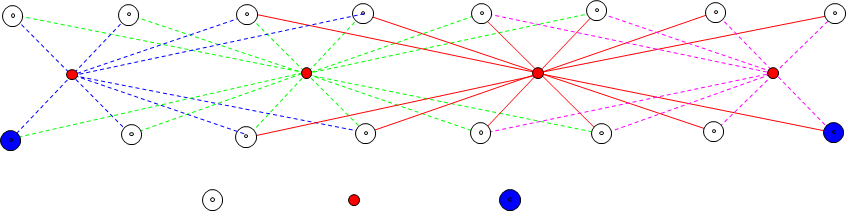

6、CPⅢ控制网布设

在线下主体完工、沉降变形趋于稳定后建立，用精密测量机器人施测；

平面和高程共点的三维控制网，控制点埋设强制对中装置；

平面控制基准是CPⅠ或CPⅡ点；

自由设站后方边角交会方式布设，网形规则；

轨道系统施工和运营维护的控制基准；

数据处理采用传统平面、高程平差或三维平差。

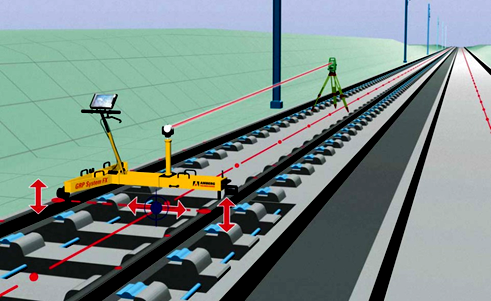

7、轨检小车

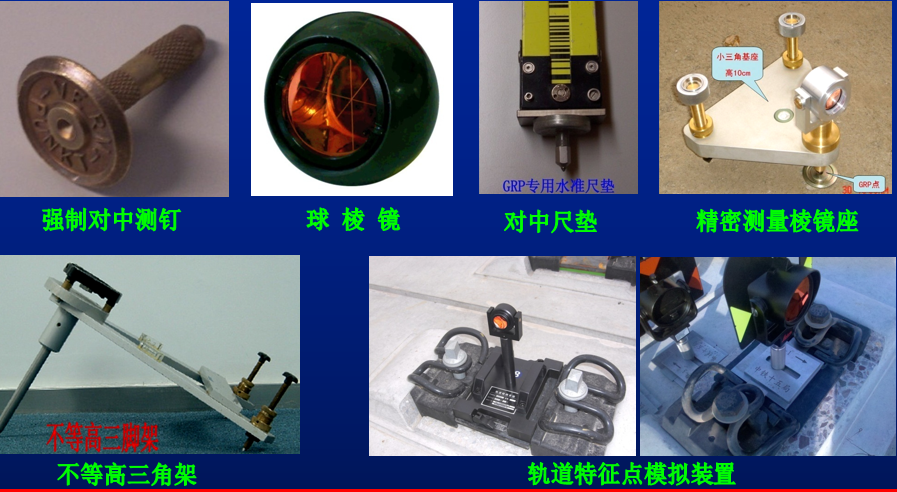

8、其他专用工具

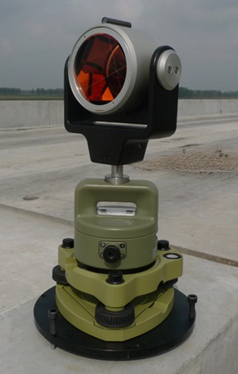

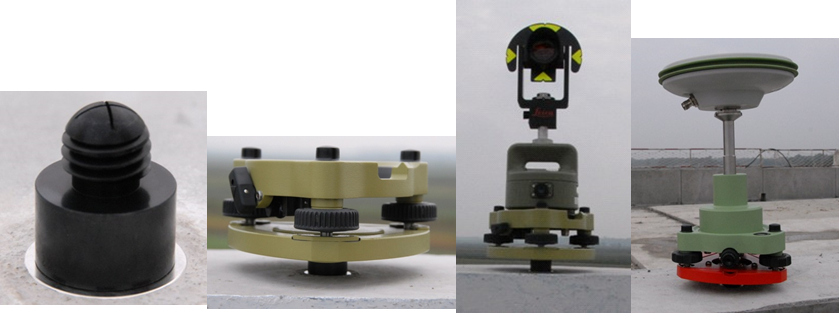

9、对中装置
