8.1 概述
8.2 大型工业厂区测量
8.3 高层建筑物测量
8.4 高耸建筑物测量
8.5 异型异构建筑物测量
重点：
大型工业厂区的控制测量和施工测量
高层和高耸建筑物测量
古建筑测量
重要知识点;
一、建筑施工程量内容
内容：测量工作贯穿整个施工过程的各个阶段
l测图控制、大比例尺地形图测绘
l施工控制网建立、场地平整、主轴线和细部放样
l变形监测、竣工测量
二、大型工业厂区的测量
1、特点：
①勘测控制网→施工控制网的布设
②施工控制网需分级布网：
l先建立布满整个工地的厂区控制网；作用：放样主轴线
l再建立厂房矩形控制网或设备安装控制网（内部控制网）
2、大型厂区施工控制测量
一.为施工场地建立施工专用控制网
(1).平面控制：建筑方格网（以下主要介绍此内容）
导线网
三角形网
GNSS网
非设站型安装控制网
(2).高程控制：布设水准网或水准点
±00高程点(水准零点):建筑场地专用水准零点，其高程为厂房地坪的设计高度。
厂房内设备高程、厂房各建筑部分高程都是以±00起始基准，方便放样。

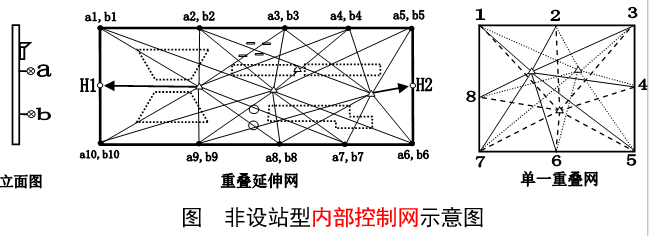

三、非设站型安装控制网：
特点：
1.自由设站放样（在方便测量和设站的位置架设仪器）。
2.精度高：当控制范围在几百米时，最弱点精度可优于0.5mm，相邻点精度可优于0.3mm,当控制范围较小时，网点的精度更高。
3.采用超短视线（30米）精密测距三角高程测量，高程精度：0.05-0.1mm。
四、高层建筑物测量
主要内容
1、高层建筑物的轴线投测
2、建筑物的高程传递
3、深基坑变形监测
重点：控制竖向偏差，要将基础控制网逐层向上传递。
内控法是在建筑物±0平面内建立控制网，在控制点相应竖向位置预留竖向传递孔，用仪器在±0面控制点上，通过传递孔将控制点传递到不同高度的楼层。→内控制网
内控制网进行施工测量的步骤：
（1）基础部分完工后，在建筑物的 ±00 高程面上建立基本形状为“矩形”或“＋”字形的基础控制网，作为建筑物垂直度控制和施工放样的依据；
（2）随施工进度，将仪器铅垂仪或激光投点仪或全站仪加弯管目镜，架设在±00面的基础控制网点上，将控制点传递至相应楼层；
（3）投测时应采用四个对称位置分别向上投点，取投点的平均位置为最后的投测点。
投点时，接收靶采用刻有“＋”字线的透明有机玻璃板。在接收位置，可以直接看到激光铅垂仪投射的激光 点，可使光学铅垂仪或全站仪的操作人员方便地观测接收靶上的“＋”字线。
（4）检测投点间的相对位置关系，满足要求后，利用传递至该层的内部控制网进行施工放样。
五、建筑物的高程传递
1．悬挂钢尺法
2、全站仪天顶测距法
六、深基坑变形监测
监测内容：基坑周围土体沉降、坑底隆起、支护结构水平位移、基坑周边收敛、坑壁倾斜、深层土体差异沉降和水平位移等
深基坑边坡变形监测：
①传统方法：高程：几何水准、三角高程等；
平面：交会法、视准线法、极坐标法等

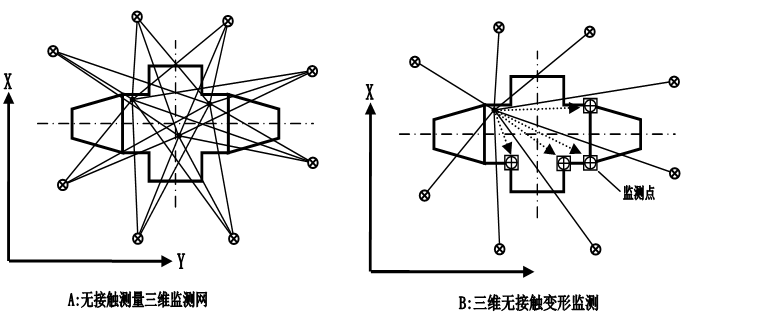

②非设站型变形监测网及其技术（非接触测量技术）
非设站型变形监测技术主要有三方面应用：
（1）采用自由设站法测量三维监测网点的三维坐标。
（2）监测基坑周边和坑壁水平位移。
（3）进行坑壁收敛监测。
优点：
l自由设站，不存在仪器对中、量高误差，
l用测量机器人可进行全自动测量；
l无需顾及气温、气压等因素的影响
l因为测量结果总是转化到固定的三维网，无论变形监测期间的尺度因子如何变化，其最终结果的尺度总是和建网时的尺度一致
