本章主要内容：

1.地形图及比例尺系列

2.地形图测绘简述

3.工程建设对地形图的要求

4.地形图的应用

重点：

1、工程建设对地形图的精度要求

        数字法测图的地形图精度

2、大比例尺数字化地形图的应用：场地平整土石方计算

        （1）整理成某设计高程或开挖量平衡原则确定的高程的水平场地

        （2）整理成经过3点的固定坡度的倾斜面

        （3）设计面为某一设计坡度的倾斜面时的场地平整

   主要有四种方法：

   Ø（一）、方格网法             （实测、图上计算）

     Ø（二）、断面法

   Ø（三）、等高线法

   Ø（四）、DTM法

     注意：为了减小工程量、节省费用，一般要求遵循开挖量平衡的原则



  Ⅰ 设计面为水平面时的场地平整步骤（方格网法）：

①在地形图拟建场地内绘制方格网

②计算设计高程

③绘出填、挖边界线

④计算填、挖高度

⑤计算填、挖土石方量

⑥放样填、挖边界线及填、挖高度

  Ⅱ 设计面为某个坡度的场地平整与开挖量计算（方格网法）：

①绘制方格网；

②计算重心点的设计高程（按水平场地填挖量平衡原则计算,见图5-5红线);

③确定倾斜面最高和最低点格网线的设计高程；

④确定填、挖边界线（见图5-6 蓝线）；

⑤确定方格点填、挖高度；

⑥计算挖、填土石方量；

⑦放样填、挖边界线及填、挖高度。

3、水下大比例尺地形图测绘内容和技术方法

        （1）水下地形测量内容：

                ①点的平面位置定位

                ②水深测量

                ①②同步

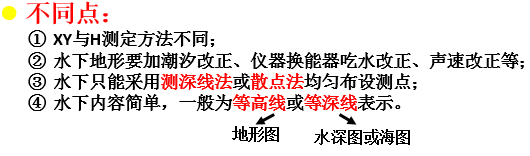

                               2、 陆地与水下地形图测绘的异同点：

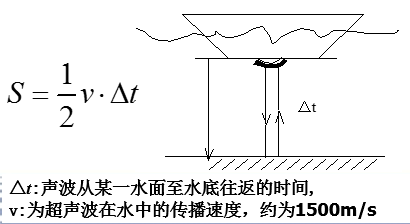

     （2）回声测深仪测深原理

        （3）深度基准面的概念（注意区别：与（似）大地水准面的不同）

   水深计算的起算面称为深度基准面。如：理论最低潮面；最低水位；平均低水位；设计水位

       （4） GPS RTK +回声测深仪水下地形图测绘原理
