6.5.1温度对聚合物熔体粘度的影响

粘度的温度依赖性，提出了Vogel、Doolittle、WLF方程，它们在一定条件下可描述聚合物熔体的温度依赖性 ，对于低分子物质Arrhenius方程

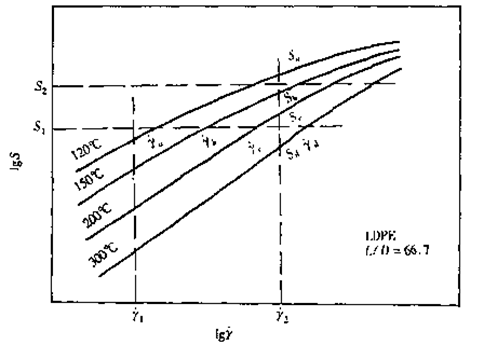

             低密度聚乙烯在不同温度时流动曲线

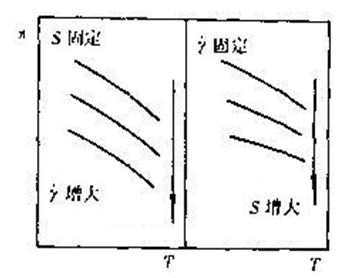

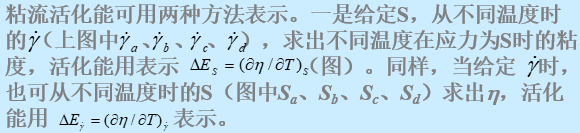

（2）粘流活化能（粘度的温度依赖性）

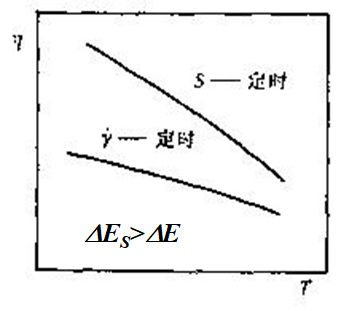

S或剪切速率一定时的粘流活化能

    S或剪切速率一定时的粘流活化能

6.5.2 分子量大小对聚合物熔体粘度的影响

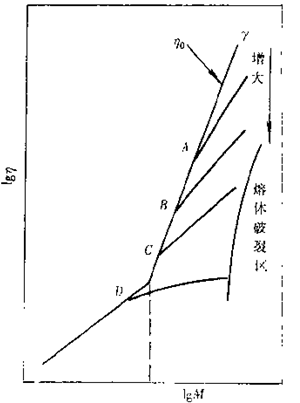

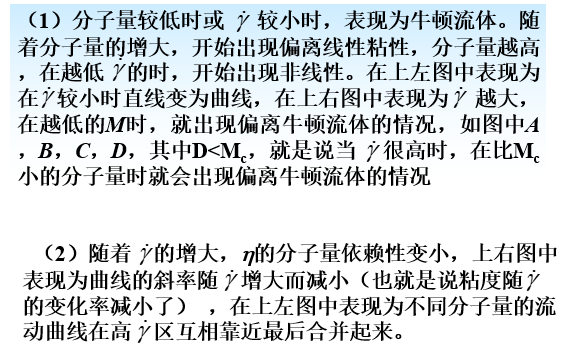

 表示分子量对非牛顿流体粘度的影响可以用两种方法。一是不同分子量的试样的流动曲线，另一个是不同剪切速度时h与M 的关系图

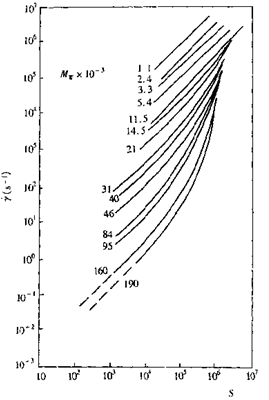

不同分子量的PDMS的流动曲线

非牛顿流体粘度的分子量依赖性

6.5.3 聚合物熔体的拉伸粘度

 流体的流动除剪切流动外，还可发生拉伸流动。拉伸流动在聚合物的某些加工工艺，如纤维的拉丝和双向拉伸薄膜成型等中十分重要

 流体发生拉伸流动时的粘度与切变流动一样进行定义，称之为拉伸粘度。与剪切流动不同，拉伸流动中流速的变化方向与流速方向相同，而在剪切流中流速的变化方向则与流速垂直。拉伸应变速率或拉伸速度梯度为：

拉伸粘度可以定义为

更确切地说应称为单轴拉伸粘度，又称特鲁顿粘度

可以证明：

而对x-y平面的双轴均匀拉伸，即

则有

6.5.4 聚合物熔体粘度与其加工

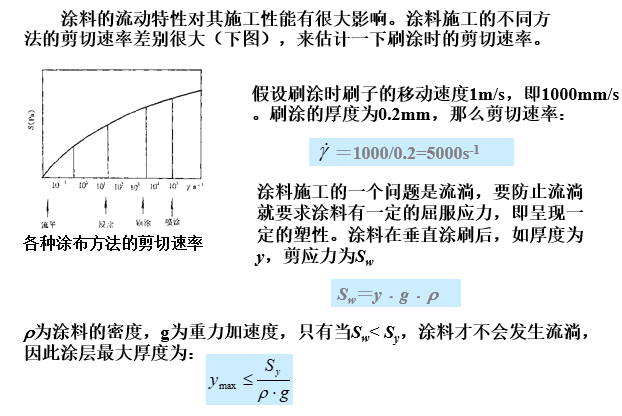

        聚合物熔体的剪切速率依赖性很大，例如PMMA的熔体在6个数量级的剪切速率变化时其粘度可下降三个数量级。再加上其粘度的温度依赖性，聚合物熔体在加工过程中其粘度的变化范围很大

在文献中通常认为聚合物的几种主要加工方法中的剪切速率范围为：

模压成型            1～100s-1

压延成型            10～100 s-1

挤出成型(口模处)     ~1000 s-1

注塑成型(喷口处)     ~10000 s-1
