1.2 有符号数的表示及计算

知识点:有符号数的表示及计算

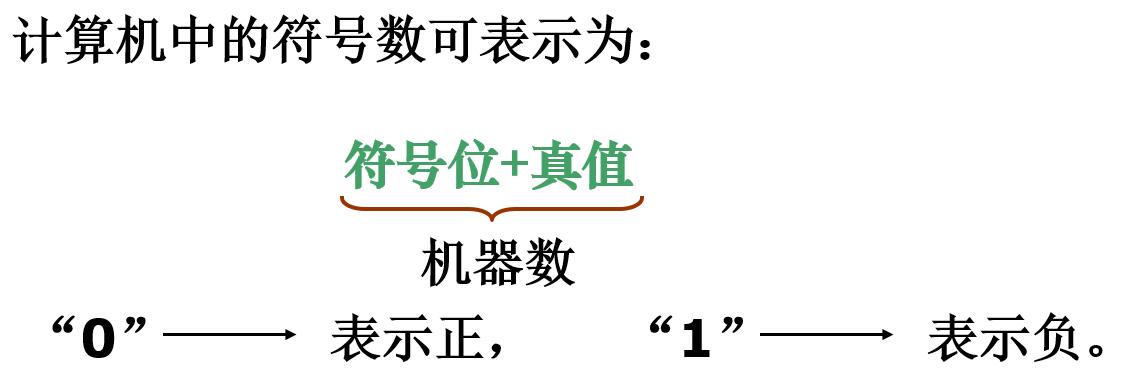

机器数:数在机器中的表示,即把一个数及其符号位都数字化。

机器数可用不同的码制(编码)来表示,常用的有原码、反码和补码。

  1)三种编码的最高位都是表示符号位。

        S=0,真值为正数,其余位为真值;

        S=1,真值为负数,须按一定规律求出真值。

   2)对于正数,三种编码是一样的,[X]=[X]=[X];对于负数,三种编码不同。

        原码——正数的原码为本身;负数的原码最高位符号位为"1"

        反码——正数的反码为原码;负数的反码为逐位取反(符号位除外)

        补码——正数的补码为原码;负数的补码为其反码加1

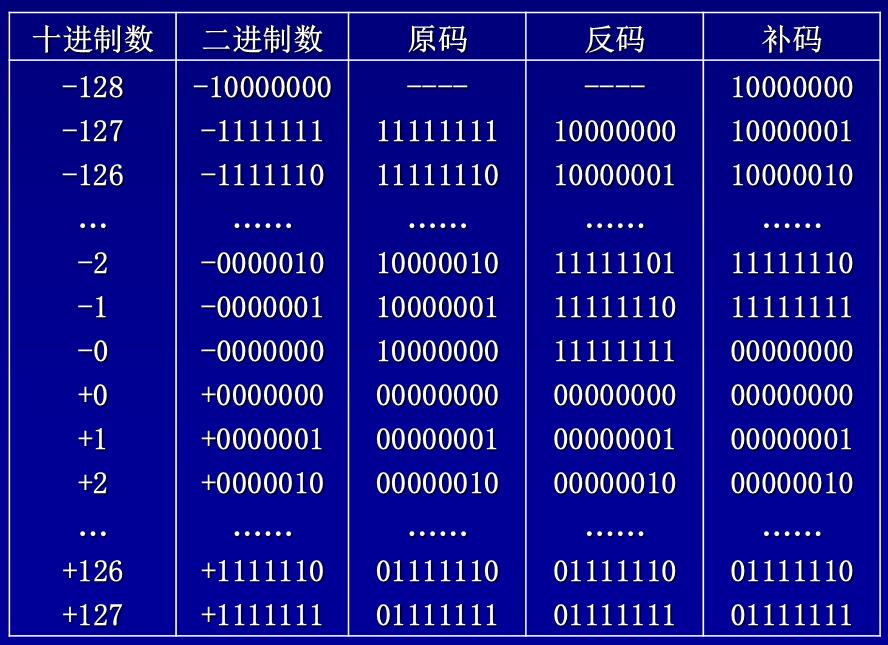

   3)当计算机字长N=8时,机器所能表示的

      原码范围:-127 ~ +127,-2n-1+1 ~ 2n-1+1

      反码范围:-127 ~ +127,-2n-1+1 ~ 2n-1+1

      补码范围:-128 ~ +127,-2n-1 ~ 2n-1+1      (其中,定义 10000000B为-128的补码)



带符号数的运算(补码运算)


通过引进补码,可将减法运算转换为加法运算。

即 [X+Y]=[X]+[Y]补              [X-Y]=[X+(-Y)]=[X]+[-Y]

强调:运算完后要先判断结果的正负,结果若为负数,则需进行变补运算才能得到结果的真值。即[XY]=[[XY]

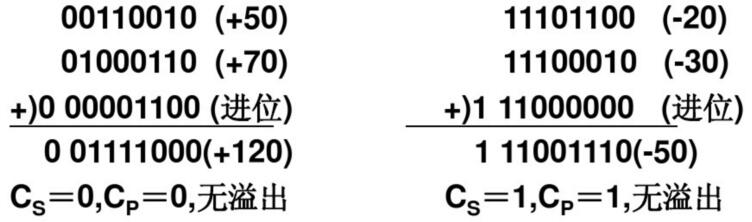

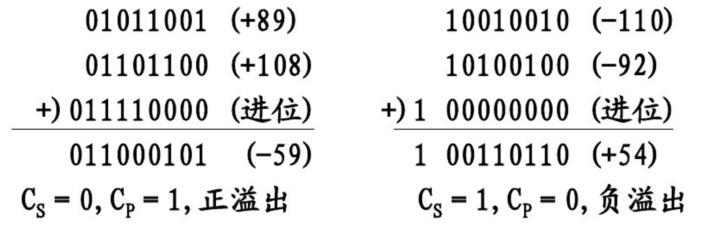

补码计算的溢出


产生原因:运算结果超出n位补码表示的数据范围

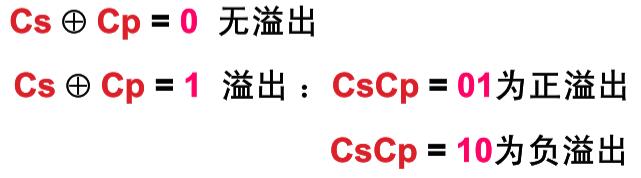

判断方法:双高位判别法

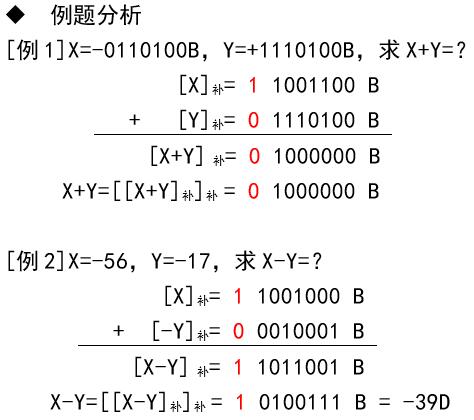

例题分析
