1. 读写器的组成

1.1 读写器的软件

读写器的所有行为均由软件控制完成。软件向读写器发出读写命令，作为响应，读写器与电子标签之间就会建立起特定的通信。

读写器的软件已经由生产厂家在产品出厂时固化在读写器中。软件负责对读写器接收到的指令进行响应，并对电子标签发出相应的动作指令。软件负责系统的控制和通信，包括控制天线发射的开关、控制读写器的工作模式、控制数据传输和控制命令交换。

1.2 读写器的硬件

读写器的硬件一般由天线、射频模块、控制模块和接口组成。控制模块是读写器的核心，一般由ASIC组件和微处理器组成。控制模块处理的信号通过射频模块传送给读写器天线，由读写器天线发射出去。控制模块与应用软件之间的数据交换，主要通过读写器的接口来完成。

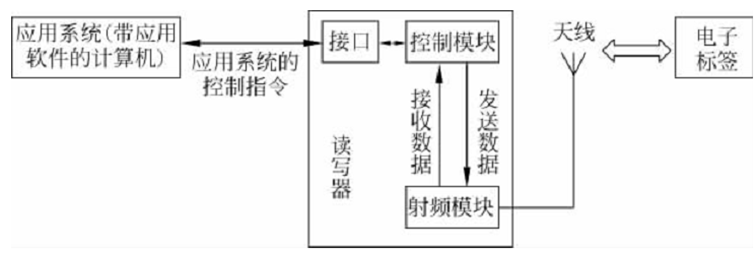

读写器的结构框图

1）控制模块

控制模块由ASIC组件和微处理器组成。微处理器是控制模块的核心部件。ASIC组件主要用来完成逻辑加密的过程，如对读写器与电子标签之问的数据流进行加密，以减轻微处理器计算过于密集的负担。对ASIC的存取，是通过面向寄存器的微处理器总线实现的。

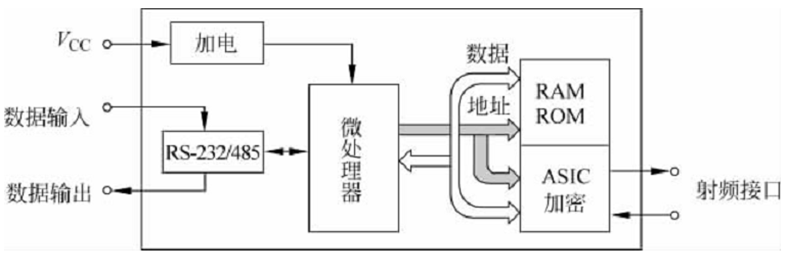

控制模块的构成

2）射频模块。

射频前端主要由发送电路和接收电路构成，用以产生高频发射功率，并接收和解调来自电子标签的射频信号。

3）读写器的接口。

读写器控制模块与应用软件之间的数据交换，主要通过读写器的接口来实现，接口可以采用RS-232、RS-485、RJ-45、USB2.0或WLAN接口。

4）天线

2. 读写器的设计要求

读写器在设计时需要考虑许多因素，包括基本功能、应用环境、电器性能和电路设计等。读写器在设计时需要考虑的主要因素如下

• 读写器的基本功能和应用环境

• 读写器的电气性能

• 读写器的电路设计
