下面讨论具有存储功能、但不含微处理器的电子标签，并只讨论这类电子标签的控制电路部分。

具有存储功能电子标签的控制电路

1. 地址和安全逻辑

这种电子标签没有微处理器，地址和安全逻辑是数据载体的心脏，通过状态机对所有的过程和状态进行有关的控制。

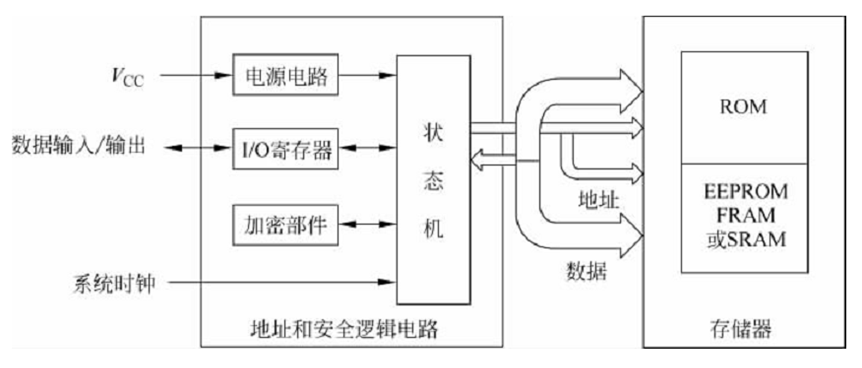

1.1 地址和安全逻辑电路的构成

地址和安全逻辑电路主要由电源电路、时钟电路、I/O寄存器、加密部件和状态机构成。

1.2 状态机

状态机可以理解为一种装置，能采取某种操作来响应一个外部事件。具体采取的操作不仅取决于接收到的事件，还取决于各个事件的相对发生顺序。之所以能做到这一点，是因为装置能跟踪一个内部状态，会在收到事件后进行更新。这样一来，任何逻辑都可以建模成一系列事件与状态的组合。

状态机可归纳为4个要素：现态、条件、动作和次态。这样的归纳，主要是出于对状态机的内在因果关系的考虑。现态是指当前所处的状态。条件又称为“事件”，当一个条件被满足，将会触发一个动作，或执行一次状态的迁移。动作是指条件满足后执行的动作，动作执行完毕后，可以迁移到新的状态，也可以仍旧保持原状态。动作不是必需的，当条件满足后，也可以不执行任何动作，直接迁移到新状态。次态是指条件满足后要迁往的新状态。“次态”是相对于“现态”而言的，“次态”一旦被激活，就转变成新的“现态”了。

2. 存储器

具有存储功能的电子标签种类很多，电子标签的档次与存储器的结构密切相关。这类电子标签分为只读电子标签、可写入式电子标签、具有密码功能的电子标签和分段存储的电子标签。其中，只读电子标签档次最低，具有密码功能的电子标签和分段存储的电子标签档次较高。

• 只读电子标签    （只读标签、一次性编程只读标签、可重复编程只读标签）

• 可写入式电子标签

• 具有密码功能的电子标签（分级密钥及其在公共交通中的应用）

• 分段存储的电子标签

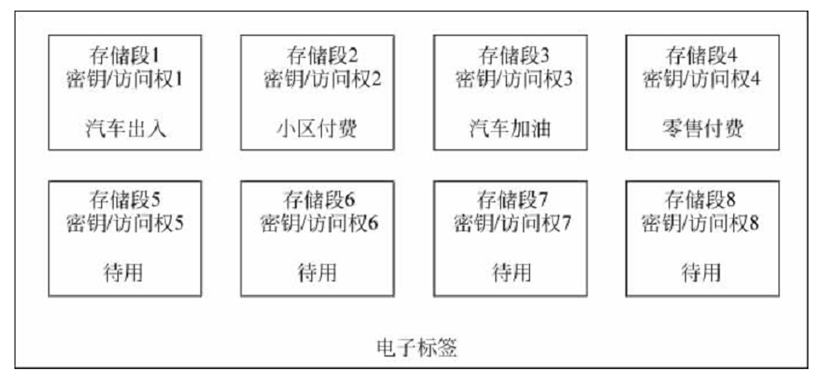

当电子标签存储的容量较大时，可以将电子标签的存储器分为多个存储段。每个存储段单元具有独立的功能，存储着不同应用的独立数据。并且各个段单元有单独的密钥保护，以防止非法的访问。

3. 非接触式IC卡芯片介绍

非接触式IC卡又称射频IC卡，是世界上近些年广泛使用的一项技术。它成功地将射频识别技术和IC卡技术相结合，是电子科技领域技术创新的成果。非接触式IC卡是智能化“一卡通”管理的全面解决方案，广泛应用于智能楼宇、智能小区、现代企业和学校等领域，可用于通道控制、物流管理、停车场管理、商业消费、企业管理和学校管理等方面。

• IC卡与ID卡

IC卡全称为集成电路卡（Integrated Circuit Card），又称智能卡（Smart Card）。IC卡可读写，容量大，有加密功能，数据记录可靠，使用很方便。

ID卡全称为身份识别卡（Identification Card），是一种不可写入的感应卡。ID卡含有固定的编号。

4. MIFARE技术

MIFARE技术的IC卡应用领域占世界80％的市场份额，是目前射频IC卡的工业标准，也是目前世界上使用量最大、内存容量最大的一种感应式智能IC卡。

4.1 MIFARE卡具有的优点

（1）操作简单、快捷。

（2）抗干扰能力强。

（3）可靠性高。

（4）适合于一卡多用。

4.2 MIFARE卡的技术参数

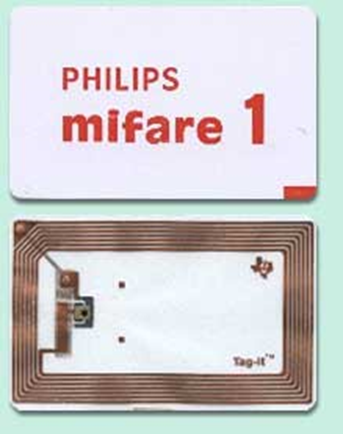

Mifare卡的主要芯片有philip mifare one S50、philip mifare one S70等。技术参数包括 数据存储方式、 数据的安全性、工作模式、 工作温度、工作频率、通信速率、读写距离等。

4.2 MIFARE卡的安全性

2008年2月，德国研究员亨利克·普洛茨（Henryk Plotz）和弗吉尼亚大学计算机科学在读博士卡尔斯腾·诺尔（Karsten Nohl）成功破解了恩智浦公司的Mifare卡。

Mifare One卡是加密存储卡，尽管它能进行动态的安全验证，但其性能远不如CPU卡。有效防范Mifare One卡算法破解的根本方法，就是升级现有的IC卡系统，并逐步将逻辑加密卡替换为CPU卡。
