1. 应答器天线电路的连接

1.1 MCRF355和MCRF360芯片的天线电路

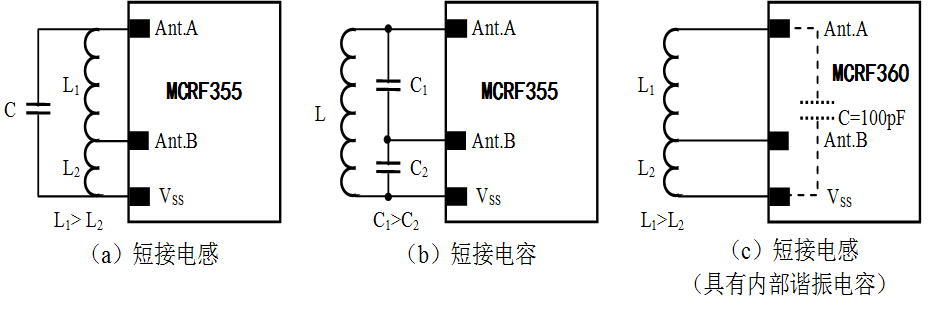

Microchip公司的13.56MHz应答器（无源射频卡）芯片MCRF355和MCRF360的天线电路接线示意图如图所示。

当Ant.B端通过控制开关与Vss端短接时，谐振回路与工作频率失谐，此时应答器芯片虽然已处于阅读器的射频能量场之内，但因失谐无法获得正常工作所需能量，处于休眠状态。

当Ant.B端开路时，谐振回路谐振在工作频率（13.56 MHz）上，应答器可获得能量，进入工作状态。

1.2 e5550芯片的天线电路

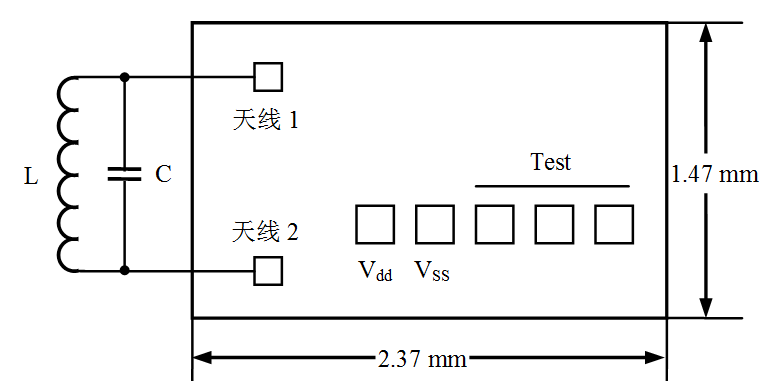

e5550是工作频率为125kHz的无源射频卡芯片，其天线电路的连接比较简单，如图所示，电感线圈和电容器为外接。除此之外，e5550芯片还提供电源（Vdd和Vss）和测试（Testl，Test2，Test3）引脚，供测试时快速编程和校验，在射频工作时不用。

从上面两例可以看到，无源应答器的天线电路多采用并联谐振回路。从后面并联谐振回路的性能分析中可以知道，并联谐振称为电流谐振，在谐振时，电感和电容支路中电流最大，即谐振回路两端可获得最大电压，这对无源应答器的能量获取是必要的。

2. 并联谐振回路

1. 电路组成与谐振条件

串联谐振回路适用于恒压源，即信号源内阻很小的情况。如果信号源的内阻大（采用恒流源），应采用并联谐振回路。

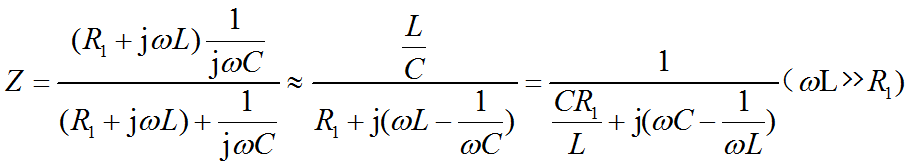

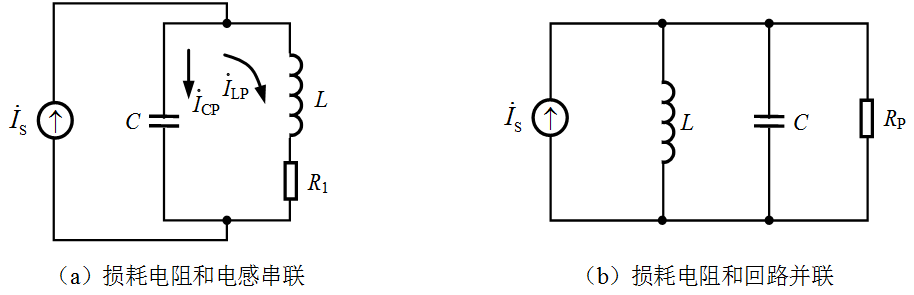

（a）中并联回路两端间的阻抗为

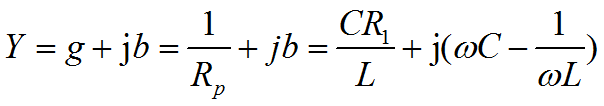

可得另一种形式的并联谐振回路，如（b）所示。导纳Y可表示为

当并联谐振回路的电纳b=0时，回路两端电压

由b=0，可以推得并联谐振条件为

2. 谐振特性

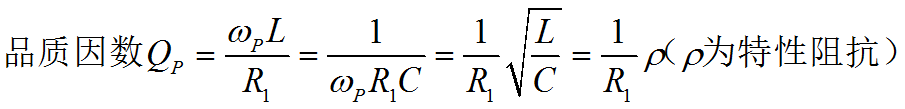

（1）并联谐振回路谐振时的谐振电阻Rp为纯阻性。 并联谐振回路谐振时的谐振电阻Rp为

在谐振时，并联谐振回路的谐振电阻等于感抗值（或容抗值）的Qp倍，且具有纯阻性。

（2）谐振时电感和电容中电流的幅值为外加电流源的Qp倍。

3. 谐振曲线和通频带

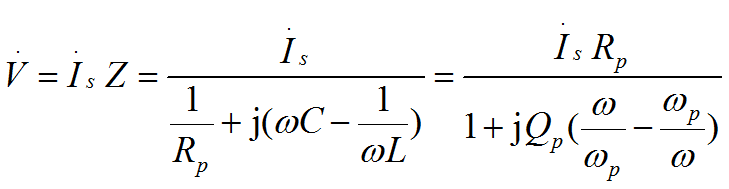

并联谐振回路的电压

并联谐振回路谐振时的回路端电压

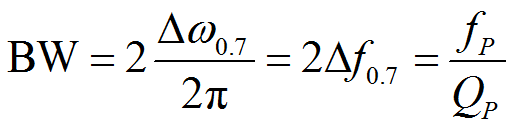

并联谐振回路的通频带带宽为

4. 加入负载后的并联谐振回路

考虑Rs和RL后的并联谐振回路

3. 串、并联阻抗等效互换

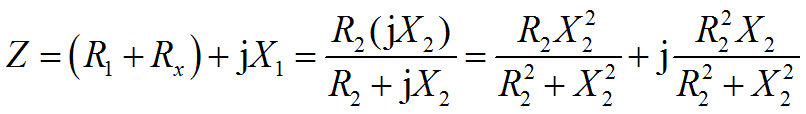

为了分析电路的方便，经常需要用到串、并联阻抗等效互换。所谓“等效”就是指在电路的工作频率为f时，从图的AB端看进去的阻抗相等。

串联回路的品质因数
