学习任务：点火线圈的工作原理及控制信号

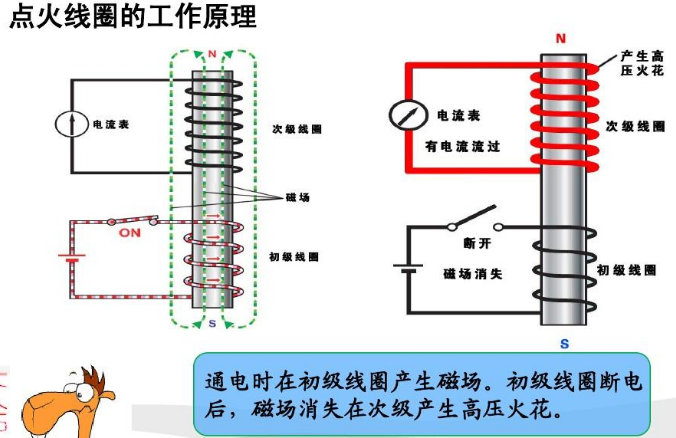

点火线圈工作原理（关键点：初级线圈断电后，次级线圈才感应出高压电）

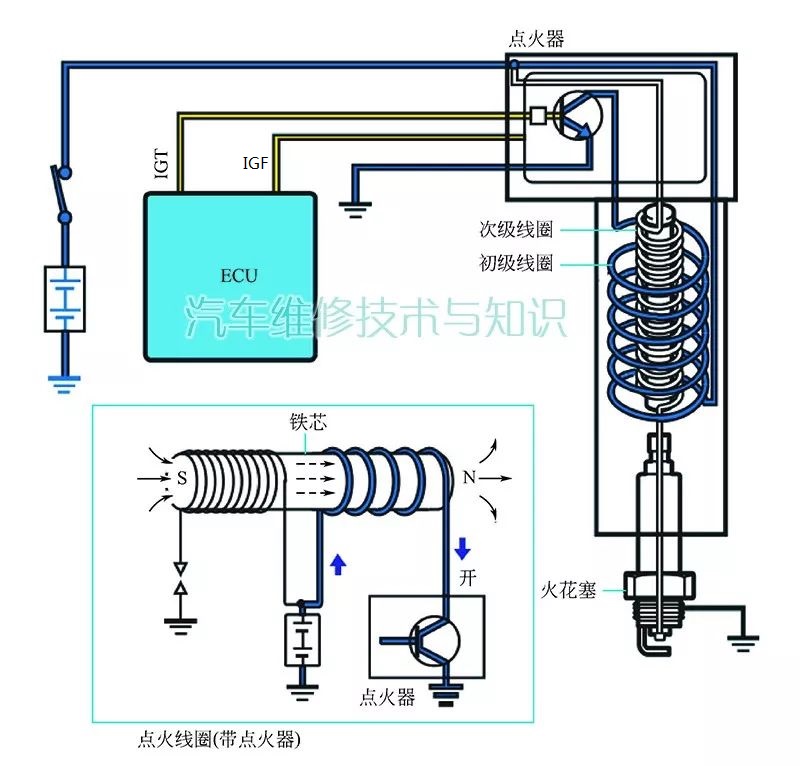

三.一图说明单缸独立点火系统工作原理（丰田车）

IGT=ignition timing点火时刻 信号

IGF= ignition fire 点火确认 信号
