发动机常用术语

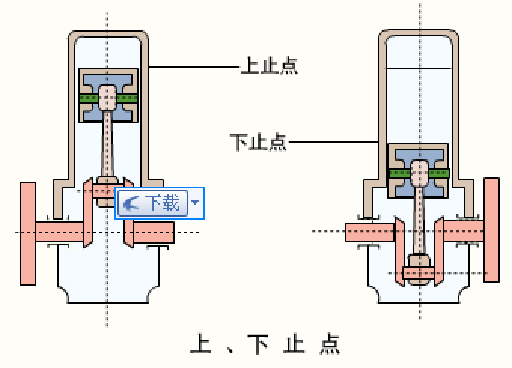

1.上、下止点

    活塞顶离曲轴回转中心最远处为上止点；活塞顶离曲轴回转中心最近处为下止点。在上、下止点处，活塞的运动速度为零。

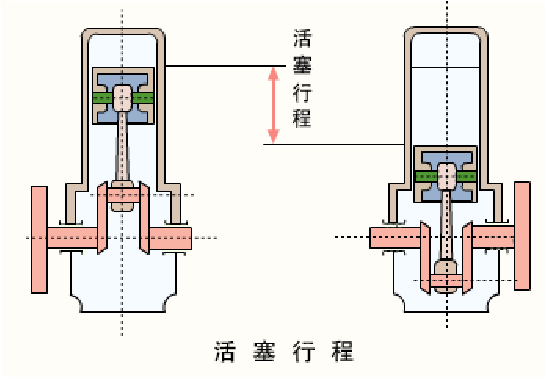

2.活塞行程

   上、下止点间的距离 S 称为活塞行程。曲轴的回转半径 R 称为曲轴半径。显然，曲轴每回转一周，活塞移动两个活塞行程。对于气缸中心线通过曲轴回转中心的发动机，其 S＝2R

3.气缸工作容积(Vs )

   上、下止点间所包容的气缸容积称为气缸工作容积。

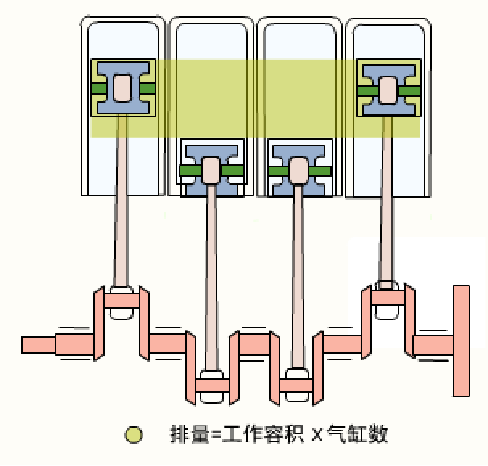

4.发动机排量(VL)

     发动机所有气缸工作容积的总和称为发动机排量,单位为L。

5.燃烧室容积(Vc)

   活塞位于上止点时，活塞顶面以上气缸盖底面以下所形成的空间称为燃烧室，其容积称为燃烧室容积，也叫压缩容积，单位为L。

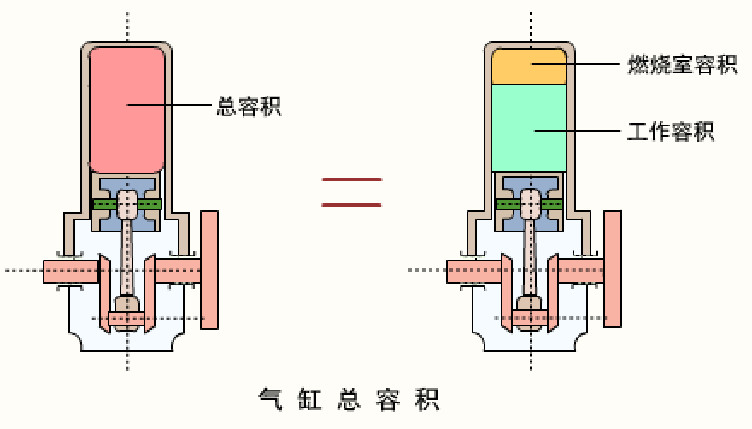

6.气缸总容积(Va)气缸工作容积与燃烧室容积之和为气缸总容积。
